人教版九年级物理全一册15.4电流的测量同步练习（含答案）

人教版九年级物理全一册15.4电流的测量同步练习（含答案）

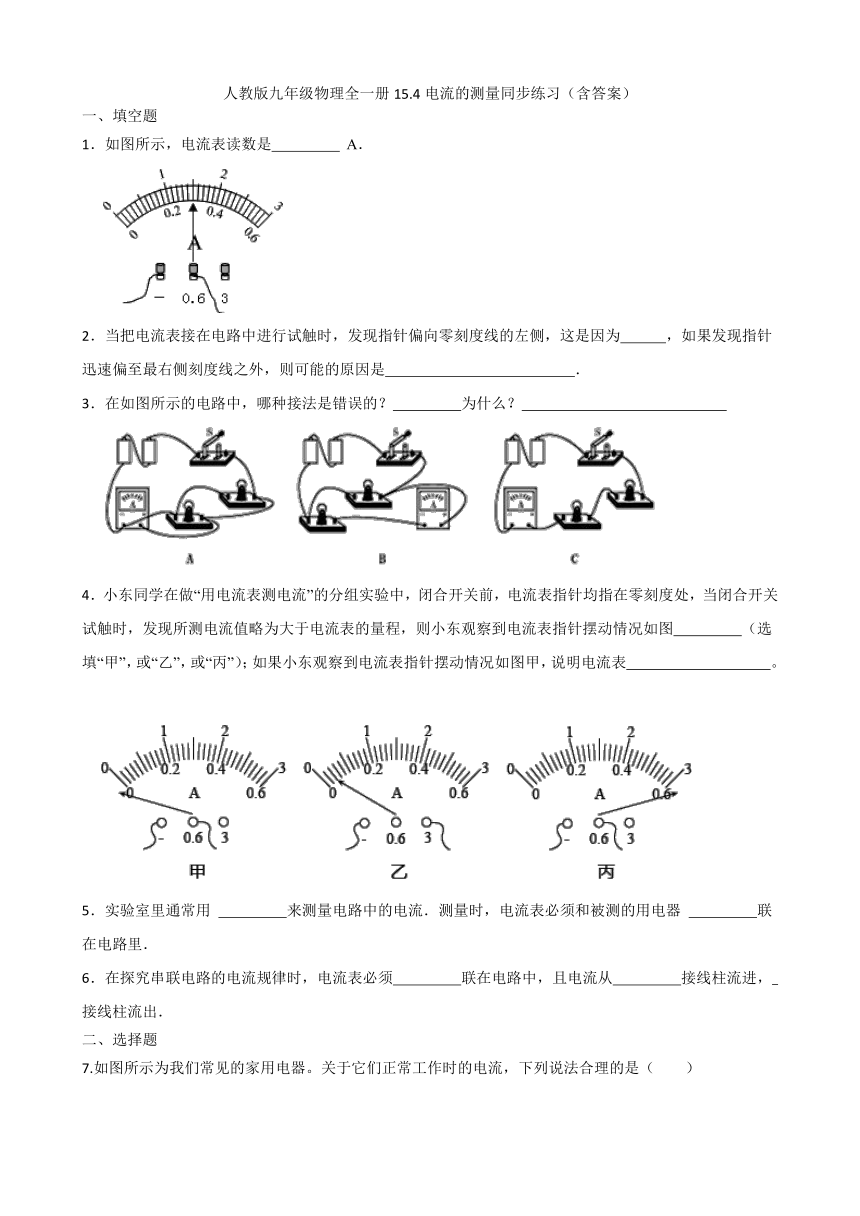

一、填空题
1．如图所示，电流表读数是　 　 A．
2．当把电流表接在电路中进行试触时，发现指针偏向零刻度线的左侧，这是因为　 　，如果发现指针迅速偏至最右侧刻度线之外，则可能的原因是　 　．
3．在如图所示的电路中，哪种接法是错误的？　 　为什么？　 　
4．小东同学在做“用电流表测电流”的分组实验中，闭合开关前，电流表指针均指在零刻度处，当闭合开关试触时，发现所测电流值略为大于电流表的量程，则小东观察到电流表指针摆动情况如图　 　（选填“甲”，或“乙”，或“丙”）；如果小东观察到电流表指针摆动情况如图甲，说明电流表　 　。
5．实验室里通常用 　 　来测量电路中的电流．测量时，电流表必须和被测的用电器 　 　联在电路里．
6．在探究串联电路的电流规律时，电流表必须　 　联在电路中，且电流从　 　接线柱流进，　 　接线柱流出．
二、选择题

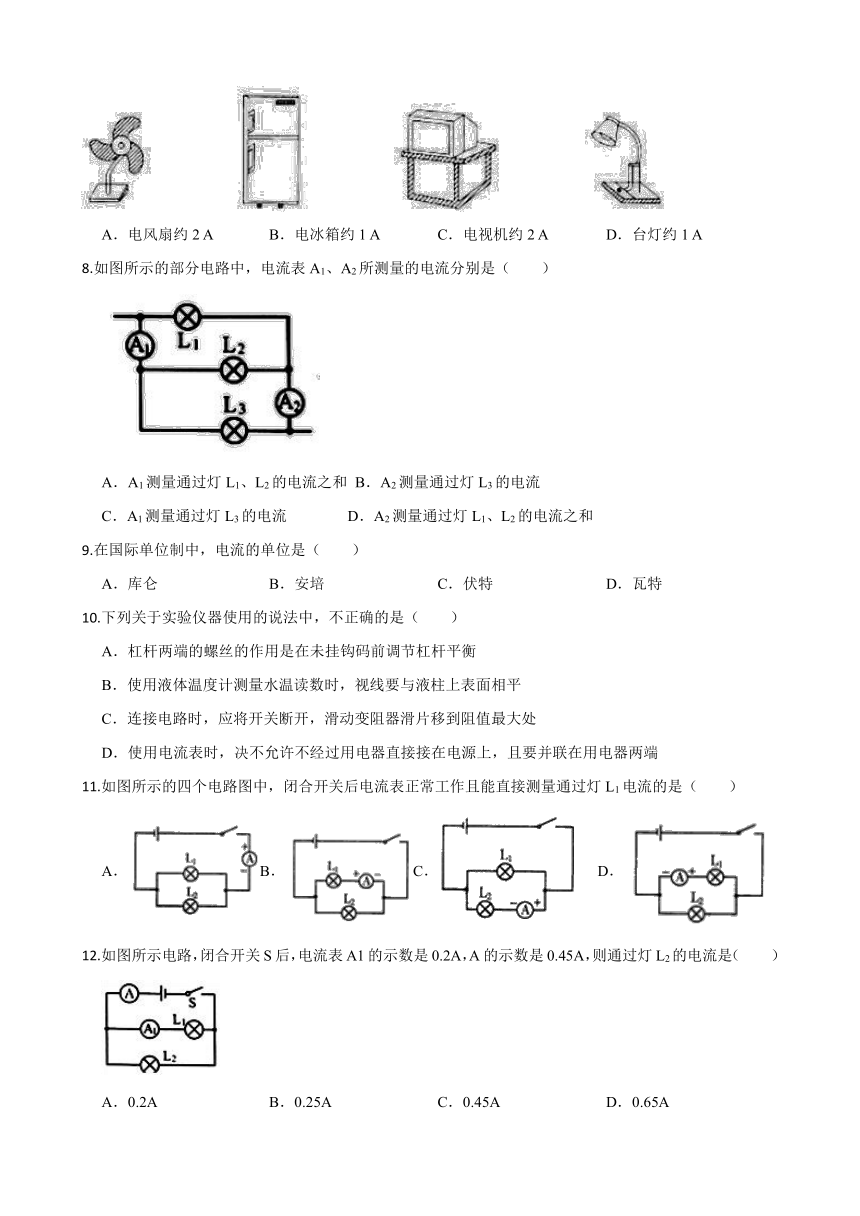

7.如图所示为我们常见的家用电器。关于它们正常工作时的电流，下列说法合理的是（　　）
A．电风扇约2 A B．电冰箱约1 A C．电视机约2 A D．台灯约1 A
8.如图所示的部分电路中，电流表A1、A2所测量的电流分别是（　　）
A．A1测量通过灯L1、L2的电流之和 B．A2测量通过灯L3的电流
C．A1测量通过灯L3的电流 D．A2测量通过灯L1、L2的电流之和
9.在国际单位制中，电流的单位是（　　）
A．库仑 B．安培 C．伏特 D．瓦特
10.下列关于实验仪器使用的说法中，不正确的是（　　）
A．杠杆两端的螺丝的作用是在未挂钩码前调节杠杆平衡
B．使用液体温度计测量水温读数时，视线要与液柱上表面相平
C．连接电路时，应将开关断开，滑动变阻器滑片移到阻值最大处
D．使用电流表时，决不允许不经过用电器直接接在电源上，且要并联在用电器两端
11.如图所示的四个电路图中，闭合开关后电流表正常工作且能直接测量通过灯L1电流的是（　　）
A．B．C． D．
12.如图所示电路，闭合开关S后，电流表A1的示数是0.2A，A的示数是0.45A，则通过灯L2的电流是（　　）
A．0.2A B．0.25A C．0.45A D．0.65A
13.图中，能直接测量通过灯L1和L2总电流的电路是（　　）
A．B．C． D．
14.下列关于电表的说法正确的是（　　）
A．使用时，电流表要与被测电路并联，电压表与被测电路串联
B．电流从电表的“-”接线柱流入，“+”接线柱流出，电表有可能损坏
C．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连
D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好
15.在下图所示的电路中，将电流表A1、A2正确连入电路，闭合电键S，电路正常工作，各电表的示数均不为零。移动滑动变阻器R2的滑片P，电压表V与电流表A1示数的比值不发生变化，电压表V与电流表A2示数的比值发生变化。则（　　）
A．电流表A1一定测量通过R2的电流
B．电流表A1可能测量通过R1和R2的电流
C．电流表A2一定测量通过R2的电流
D．电流表A2可能测量通过R1和R2的电流
16.若2min内通过小灯泡的电量约为24C，利用电流表测通过小灯泡的电流时，应选择的量程是（　　）
A．0～0.6A B．0～3A
C．哪个量程都可以 D．无法确定
三、实验探究题
17.电流的测量
（1）测量工具：　 　，符号为　 　．
正确使用电流表
①使用前：观察量程和分度值．
②两个量程：量程为3A时，最小刻度值是0.1A；量程为0.6A时，最小刻度值是0.02A．
（2）电流表的使用规则
①电流表要　 　联在电路中．
②“+”、“﹣”接线柱的接法要正确．电流要从电流表的“+”接线柱　 　，从“﹣”接线柱　 　．
③被测电流不要超过电流表的量程．
④不允许不经过用电器而把电流表直接连到电源的两极上．
使用注意事项
可归纳为：“两要”、“两不”、“两看清”．
①“两要”：电流表要串联到待测电路中，电流要从电流表的“+”接线柱流进，从“﹣”接线柱流出．
②“两不”：不能超过电流表的量程，不允许直接接到电源的两极上．
③“两看清”：看清量程和分度值．
答案
1.0.3
2.正、负接线柱接反了；电流表的量程太小（接了小量程）
3.A；电流表直接接在电源两端，会烧坏电流表
4.丙；正负接线柱接反
5.电流表；串
6.串；正；负
7-16.B D B D D B B B D A
17.（1）电流表； （2）串；流入；流出
