人教版九年级物理全一册15.5串、并联电路中电流的规律同步练习（含答案）

人教版九年级物理全一册15.5串、并联电路中电流的规律同步练习（含答案）

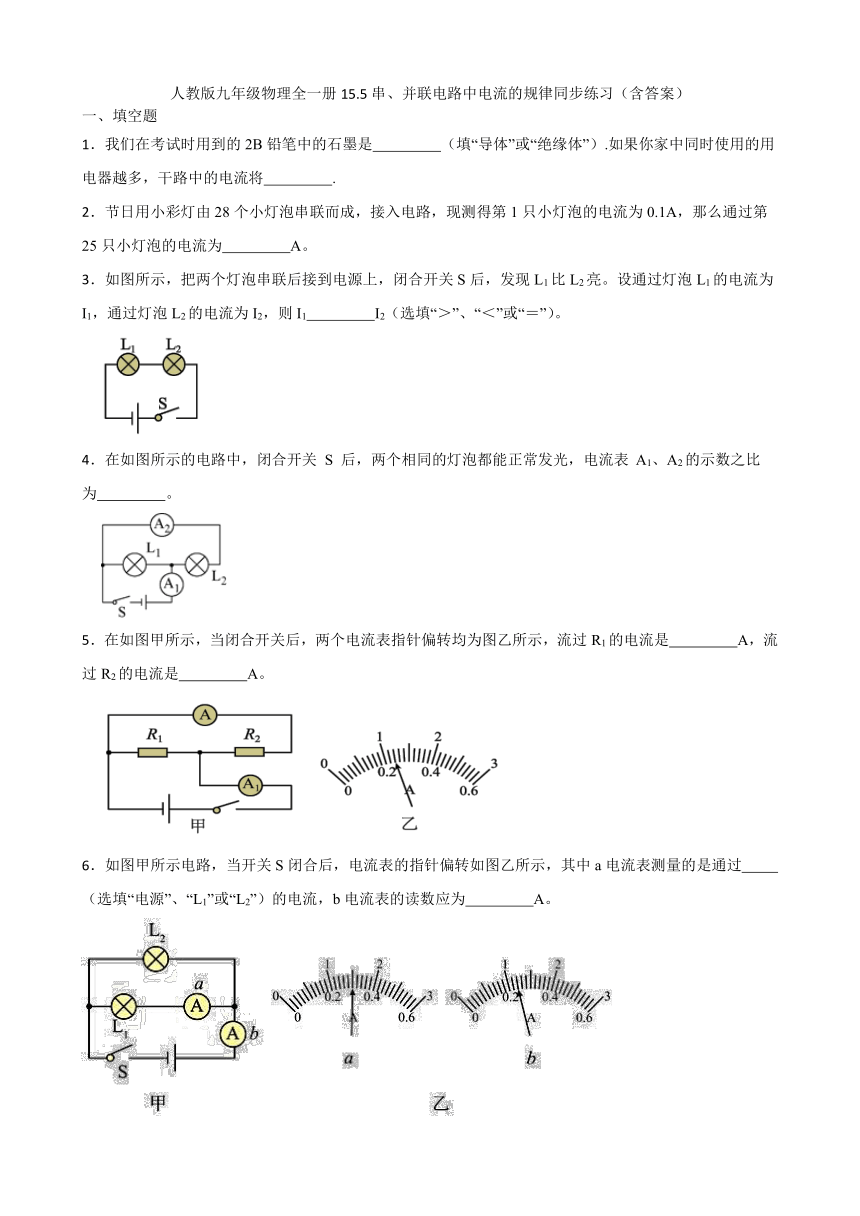

一、填空题
1．我们在考试时用到的2B铅笔中的石墨是　 　（填“导体”或“绝缘体”）.如果你家中同时使用的用电器越多，干路中的电流将　 　.
2．节日用小彩灯由28个小灯泡串联而成，接入电路，现测得第1只小灯泡的电流为0.1A，那么通过第25只小灯泡的电流为　 　A。
3．如图所示，把两个灯泡串联后接到电源上，闭合开关S后，发现L1比L2亮。设通过灯泡L1的电流为I1，通过灯泡L2的电流为I2，则I1　 　I2（选填“＞”、“＜”或“＝”）。
4．在如图所示的电路中，闭合开关 S 后，两个相同的灯泡都能正常发光，电流表 A1、A2的示数之比为　 　。
5．在如图甲所示，当闭合开关后，两个电流表指针偏转均为图乙所示，流过R1的电流是　 　A，流过R2的电流是　 　A。
6．如图甲所示电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过　 　（选填“电源”、“L1”或“L2”）的电流，b电流表的读数应为　 　A。
二、选择题
7.在探究串联电路电流的规律时，电路如图所示．闭合开关，用电流表测出A，B，C三处的电流分别为IA，IB，IC．关于它们的大小关系，正确的是（　　）
A．IA＜IB B．IA＜IC C．IB＞IC D．IA=IC
8.如图所示电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是（　　）
A． B． C． D．
9.如图所示，在做“连接串联电路”的实验中，小宇同学闭合开关S后发现灯泡L1比L2亮，则（　　）
A．通过L1的电流大 B．通过L2的电流大
C．通过两灯的电流一样大 D．无法判断两灯的电流大小
10.在如图所示的电路中，已知灯L1比灯L2亮，开关闭合后，关于电路的说法正确的是（　　）
A．电路是并联电路
B．通过灯L1的电流大于通过灯L2的电流
C．L2灯丝烧断了，灯L1还亮着
D．通过灯L1的电流等于通过灯L2的电流
11.在两个灯泡串联的电路中，用三只电压表分别测各部分的电压，如图示电路。已知V1、V2、V3三个电压表测出的值分别是U1、U2、U3，则它们的大小关系正确的是（　　）
A．U1=U2 B．U1=U2=U3 C．U1+U2=U3 D．U1+U2＞U3
12.如图所示的电路中，如果通过灯L1和L2的电流分别为0.4A和0.8A．则电流表A1和A2的示数分别是（　　）
A．0.8A，0.4A B．0.4A，0.8A C．1.2A，0.4A D．1.2A，0.8A
13.如图所示的电路中，电流表A1、A2、A3的示数关系应是（　　）

A．I1=I2=I3 B．I1＜I2＜I3 C．I1＞I2＞I3 D．无法确定
14.在“探究串、并联电路电流规律”的实验中，测量完一组数据后，还要换用不同规格的灯泡再次测量，这样做的目的是（　　）
A．为了使测量得到的数据更准确
B．为防止灯泡损坏影响实验结果
C．为获得普遍适用的结论
D．看其中哪组数据更准确就填哪一组
15.用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是（ ）
A．IA＞IB B．IA＜IB C．IA=IB D．无法确定
16.将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示闭合开关S后，发现灯L1较亮，灯L2较暗，则下列说法中正确的是（　　）
A．灯L1的电阻比灯L2的电阻大
B．灯L1的额定功率比灯L2的额定功率大
C．电路中，通过灯L1的电流比通过灯L2的电流大
D．电路中，灯L1两端电压比灯L2两端电压小
三、实验探究题
17.在探究并联电路电流规律的实验中，如图甲是实验的电路图.
（1）电流表应　 　（选填“串联”或“并联”）在被测电路中.若要测量干路电流，则电流表应接在甲图中的　 　点.
（2）小明同学在测量A处的电流时，闭合开关前，发现电流表指针位置如图乙所示，原因是　 　；纠正该错误后，闭合开关，发现电流表的指针偏转又如图乙所示，原因是　 　；排除故障后，电流表的示数如图丙所示，则电流表的示数为　 　A.
（3）上表是另一组的小亮同学在实验中用两盏规格相同的灯泡测出的数据，由此得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等.请指出小亮的探究过程的两点不妥之处：
①　 　 ；②　 　.
答案
1.导体；变大
2.0.1
3.＝
4.
5.0.96；0.24
6.L1；1.2
7-16.D B C D C D C C C A
17.（1）串联；C （2）未校零；正负接线柱接反了；0.24 （3）使用相同规格的灯泡；实验数据仅有1组
