被测物体长度

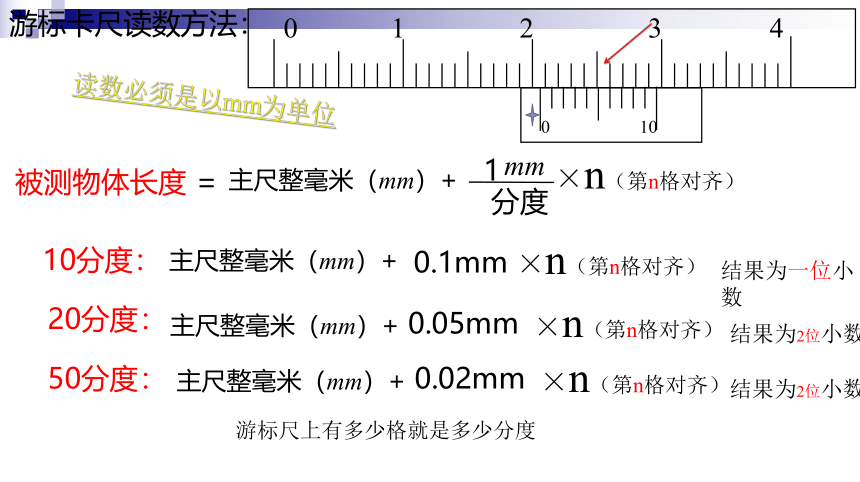

游标卡尺读数方法：
=
0 1 2 3 4
0 10
主尺整毫米（mm）+
1
分度
mm
×n（第n格对齐）
主尺整毫米（mm）+
0.1mm
×n（第n格对齐）
10分度：
20分度：
50分度：
主尺整毫米（mm）+
0.05mm
×n（第n格对齐）
主尺整毫米（mm）+
0.02mm
×n（第n格对齐）
游标尺上有多少格就是多少分度
读数必须是以mm为单位
结果为一位小数
结果为2位小数
结果为2位小数
0
5
5
10
注：需要估读，用毫米做单位，小数点后有三位
螺旋测微器
固定刻度上整毫米+0.5mm（半毫米刻度出来时）+0.01mm×可动刻度上第几格对齐（有估读）
读数必须是以mm为单位
光的衍射
高中物理 光
2、发生明显衍射的条件：障碍物或孔的尺寸比波长小或差不多。
1、机械波的衍射现象:波绕过障碍物或孔继续向前传播的现象；
【知识回顾】
激光束
调节狭缝宽窄
狭缝
像屏
取一个不透光的屏，在它的中间装上一个宽度可以调节的狭缝，在缝后适当距离处放一个像屏，用平行的单色光照射。
光的衍射实验：
特点：条纹明暗相间、不等间距，中央亮纹宽而亮，两侧窄而暗，两侧条纹具有对称性
【单缝衍射特点】
双缝干涉条纹特点：
明暗相间，等间距
光离开直线传播路径绕到障碍物阴影里去的现象，衍射时产生的明暗条纹叫衍射图样，本质：光的叠加
【不同缝宽的单缝衍射】
波长λ越大，缝越窄 衍射越明显（亮度呢？）
障碍物或孔的尺寸小于光的波长或者和光的波长差不多。
【光波发生明显衍射的条件】
圆孔衍射
特点：
在中心都有一个亮点，且在周围都有环状衍射光环
两种特殊的衍射：
圆屏衍射
不只是狭缝和圆孔，各种不同形状的物体都能使光发生衍射，以至使影的轮廓模糊不清，其原因是光通过物体的边缘而发生衍射的结果．
圆屏衍射
圆孔衍射
钢针的衍射
【衍射的普遍性】
问题：光的干涉和衍射说明光具有波动性，但光波是横波还是纵波呢？
什么是横波？
什么是纵波？
如何判断某种波是横波，还是纵波？
在纵波中，振动方向总是跟波的传播方向在同一直线上.
在横波中，振动方向总是垂直于波的传播方向.
以机械波为例
(图一)
(图二)
如何证明光波是横波还是纵波？
用两个偏振片
　自然光
普通光源发光：
在垂直传播方向的平面内
各个方向的光振动全有
各个振动方向的强度相等
乱
是各个振动的无规混杂
横波的偏振现象
(图一)
1、定义：偏振现象------在垂直于传播方向的平面上，只沿着一个特定的方向振动的波叫波的偏振现象 .（偏振光波）
2、只有横波才有偏振现象
3、纵波不发生偏振现象
　　　光的偏振现象并不罕见．除了从光源（如太阳、电灯等）直接发出的光以外，我们通常看到的绝大部分光，都是偏振光．自然光射到两种介质的界面上，如果光入射的方向合适，使反射光与折射光之间的夹角恰好是90°，这时，反射光和折射光就都是偏振的，并且偏振方向互相垂直．
偏振现象的应用
相机拍水中或者玻璃橱窗内物体往往反射光影响使得景像不清楚，在相机镜头安装偏振片
3D电影中带的眼镜
（B）
用偏光镜消除了反射偏振光 使玻璃门内的人物清晰可见
（A）
玻璃门表面的反光很强
橱窗设计：
激光
特点1.相干性高（干涉/光纤通信）
2.平行度好（测距/光驱读盘）
3.亮度高（高能量，手术刀）
