课件13张PPT。第四章：多彩的光
第五节：科学探究 凸透镜成像
（第一课时）
祁县初级中学 马宜健
复习：
1.什么是光的折射？
2.光的折射规律是什么？
3.光的三基色和颜料的三原色分别是什么？
4.物体的颜色是由什么决定的？

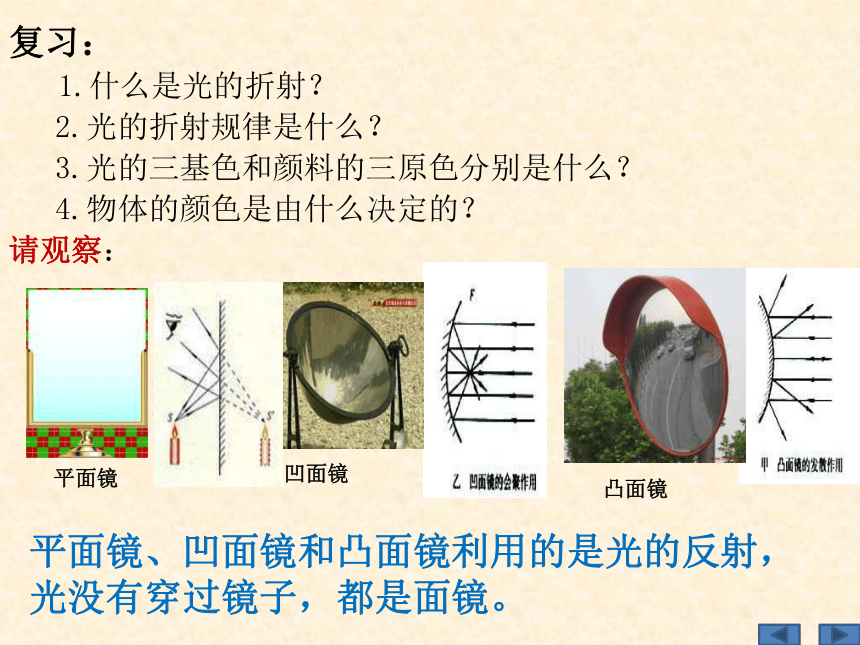

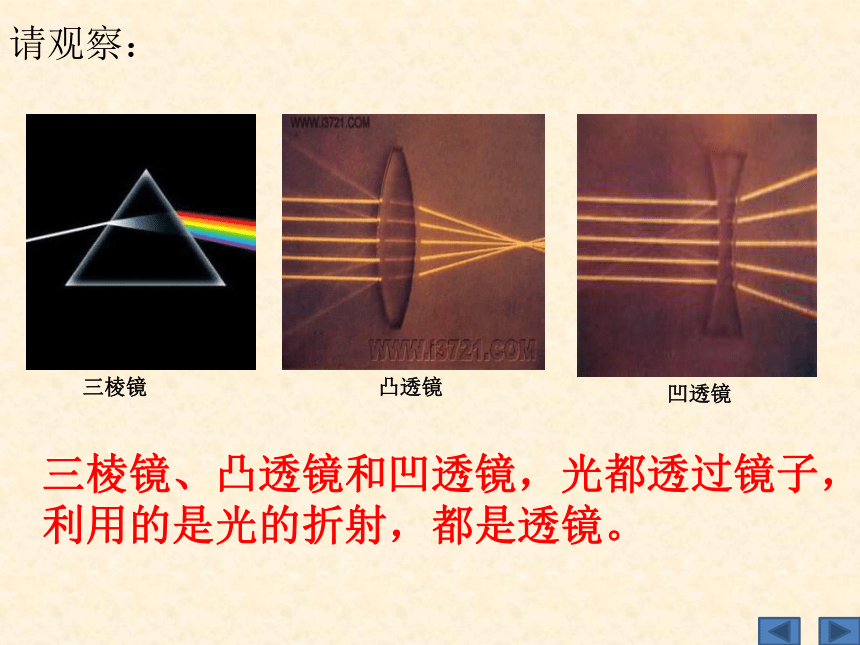

请观察：凹面镜凸面镜平面镜、凹面镜和凸面镜利用的是光的反射，光没有穿过镜子，都是面镜。平面镜请观察：三棱镜凸透镜凹透镜三棱镜、凸透镜和凹透镜，光都透过镜子，利用的是光的折射，都是透镜。一、凸透镜与凹透镜
1.凸透镜

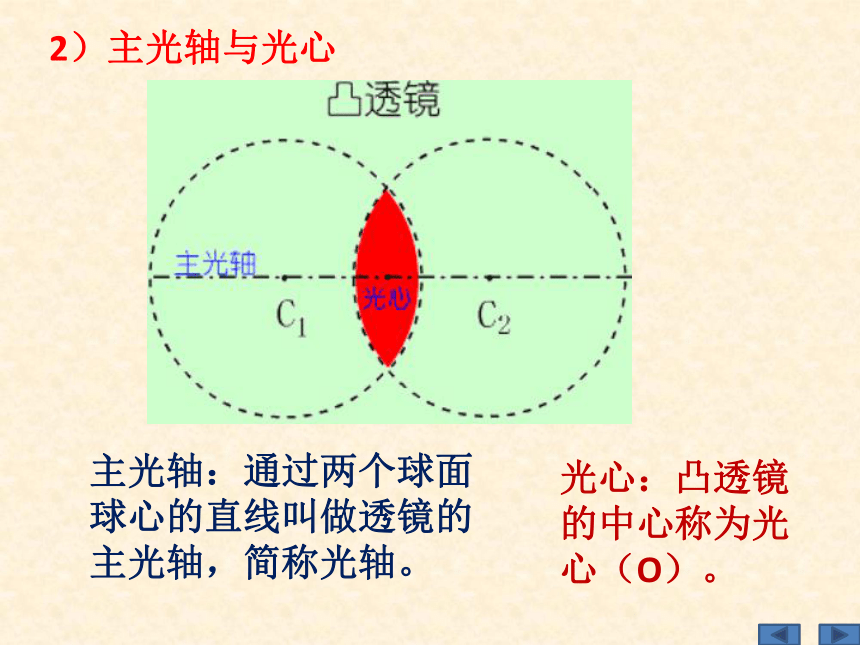

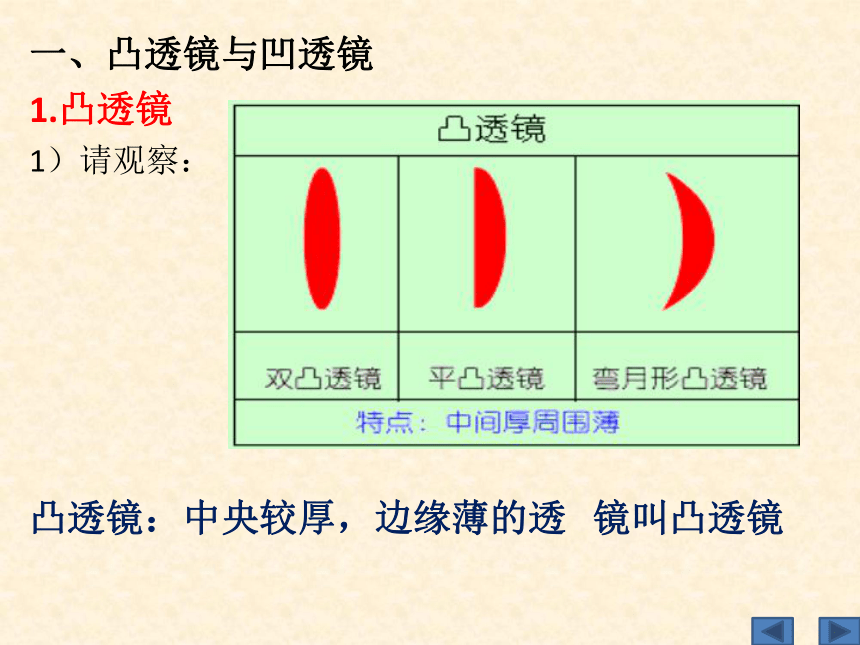

1）请观察：凸透镜：中央较厚，边缘薄的透 镜叫凸透镜2）主光轴与光心主光轴：通过两个球面球心的直线叫做透镜的主光轴，简称光轴。光心：凸透镜的中心称为光心（O）。3）凸透镜对光线的作用

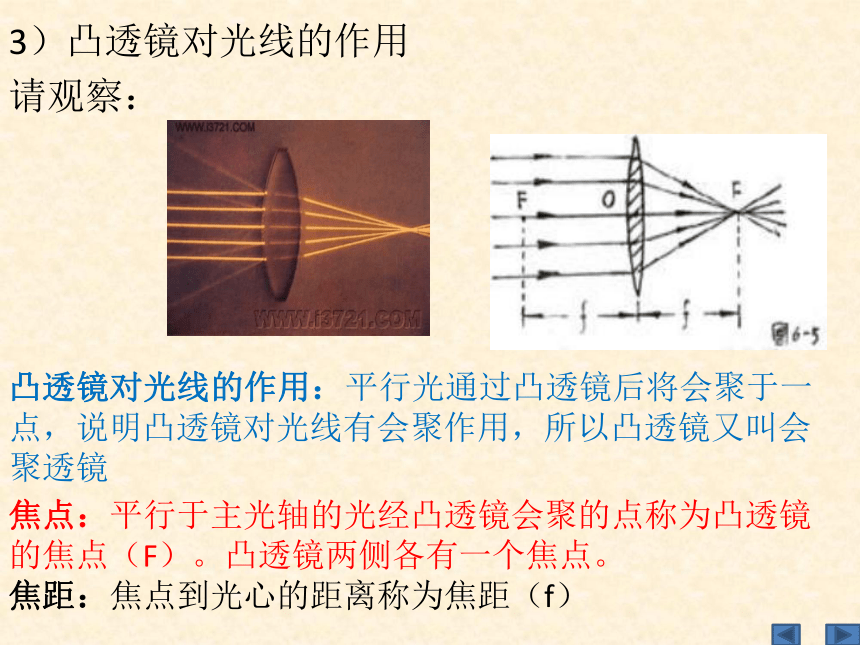

请观察：凸透镜对光线的作用：平行光通过凸透镜后将会聚于一点，说明凸透镜对光线有会聚作用，所以凸透镜又叫会聚透镜焦点：平行于主光轴的光经凸透镜会聚的点称为凸透镜的焦点（F）。凸透镜两侧各有一个焦点。焦距：焦点到光心的距离称为焦距（f）2.凹透镜
1）请观察
凹透镜：中央比边缘薄的透镜叫做凹透镜2）凹透镜对光线的作用凹透镜对光线的作用：让一束平行光射到凹透镜上，可以看到光通过凹透镜发了折射以后向外散开，可见凹透镜对光线有发散作用，所以凹透镜又叫做发散透镜。虚焦点：平行于主光轴的光经凹透镜发散后，其反向延长线的交点叫凹透镜的虚焦点（F）。焦距：焦点到光心的距离叫焦距二、三条特殊光线
1.凸透镜的三条特殊光线1.平行主光轴的光线，折射后经过另一侧的焦点2.经过光心的光线，方向不变3.经过 焦点射向凸透镜的光线，折射后平行主光轴2）凹透镜的三条特殊光线 1.平行主光轴的光线，折射后发散，且折射光线的反向延长线经过另一侧焦点2.经过光心的光线方向不变3.射入凹透镜且延长线经过另一侧焦点的光线，折射后，光线平行主光轴练习：如图，请画出合适的镜子的位置。本节的内容：
一、凸透镜与凹透镜
1.凸透镜：中央较厚，边缘薄的透镜叫凸透镜
凸透镜对光线的作用：平行光通过凸透镜后将会聚于一点，说明凸透镜对光线有会聚作用，所以凸透镜又叫会聚透镜
焦点：平行于主光轴的光经凸透镜会聚的点称为凸透镜的焦点（F）。凸透镜两侧各有一个焦点。
焦距：焦点到光心的距离称为焦距（f）
2.凹透镜
凹透镜：中央比边缘薄的透镜叫做凹透镜
凹透镜对光线的作用：让一束平行光射到凹透镜上，可以看到光通过凹透镜发了折射以后向外散开，可见凹透镜对光线有发散作用，所以凹透镜又叫做发散透镜。
虚焦点：平行于主光轴的光经凹透镜发散后，其反向延长线的交点叫凹透镜的虚焦点（F）。
焦距：焦点到光心的距离叫焦距
