第十二章欧姆定律 北师大版物理九年级全一册（含答案）

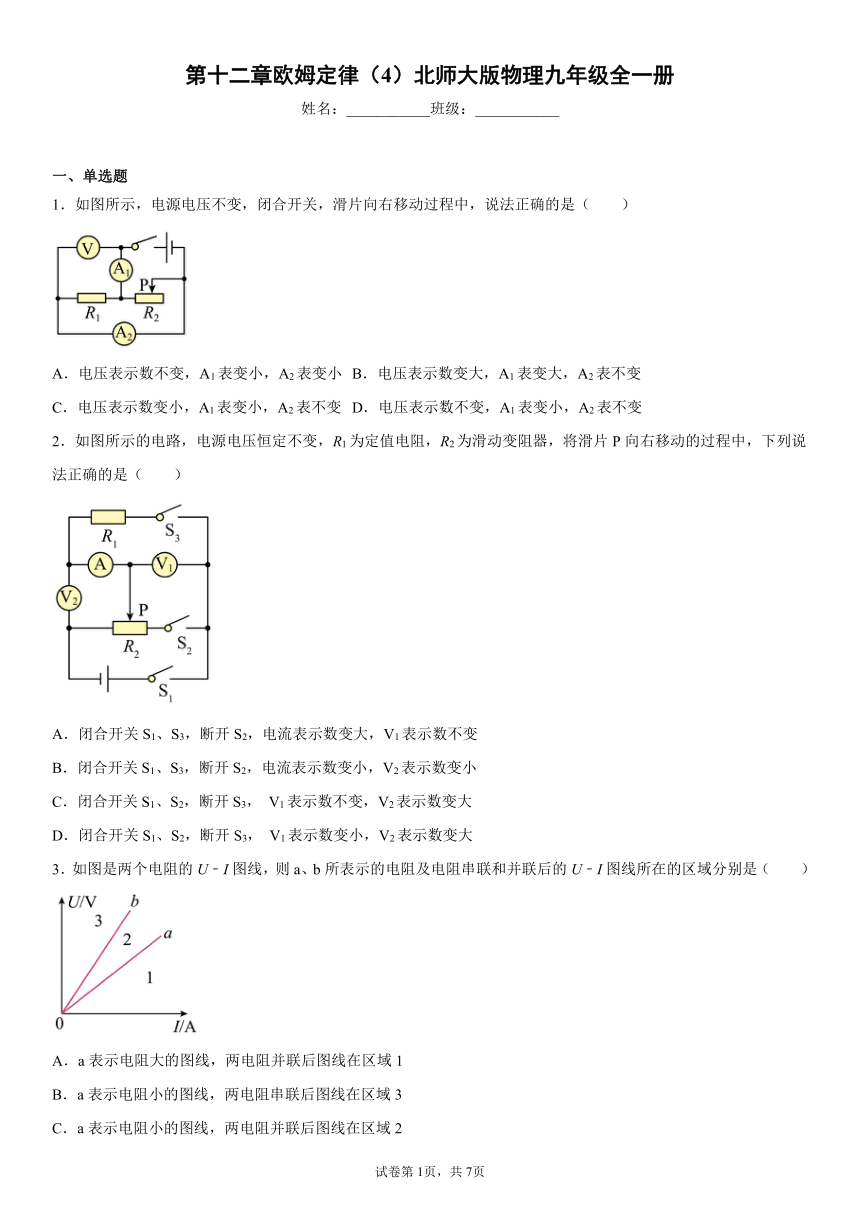

第十二章欧姆定律（4）北师大版物理九年级全一册
姓名：___________班级：___________
一、单选题
1．如图所示，电源电压不变，闭合开关，滑片向右移动过程中，说法正确的是（　　）
A．电压表示数不变，A1表变小，A2表变小 B．电压表示数变大，A1表变大，A2表不变
C．电压表示数变小，A1表变小，A2表不变 D．电压表示数不变，A1表变小，A2表不变
2．如图所示的电路，电源电压恒定不变，R1为定值电阻，R2为滑动变阻器，将滑片P向右移动的过程中，下列说法正确的是（　　）
A．闭合开关S1、S3，断开S2，电流表示数变大，V1表示数不变
B．闭合开关S1、S3，断开S2，电流表示数变小，V2表示数变小
C．闭合开关S1、S2，断开S3， V1表示数不变，V2表示数变大
D．闭合开关S1、S2，断开S3， V1表示数变小，V2表示数变大

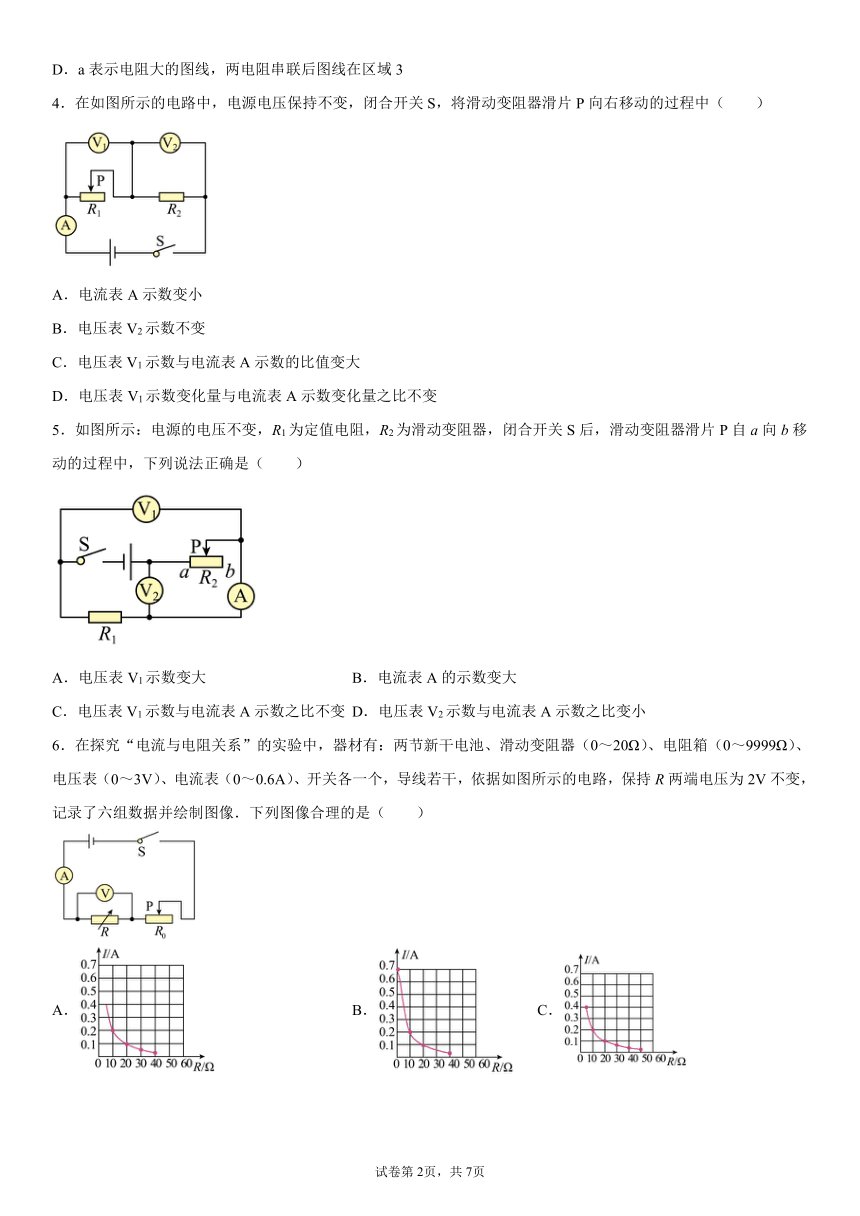

3．如图是两个电阻的U﹣I图线，则a、b所表示的电阻及电阻串联和并联后的U﹣I图线所在的区域分别是（　　）
A．a表示电阻大的图线，两电阻并联后图线在区域1
B．a表示电阻小的图线，两电阻串联后图线在区域3
C．a表示电阻小的图线，两电阻并联后图线在区域2
D．a表示电阻大的图线，两电阻串联后图线在区域3
4．在如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器滑片P向右移动的过程中（　　）
A．电流表A示数变小
B．电压表V2示数不变
C．电压表V1示数与电流表A示数的比值变大
D．电压表V1示数变化量与电流表A示数变化量之比不变
5．如图所示：电源的电压不变，R1为定值电阻，R2为滑动变阻器，闭合开关S后，滑动变阻器滑片P自a向b移动的过程中，下列说法正确是（　　）
A．电压表V1示数变大 B．电流表A的示数变大
C．电压表V1示数与电流表A示数之比不变 D．电压表V2示数与电流表A示数之比变小
6．在探究“电流与电阻关系”的实验中，器材有：两节新干电池、滑动变阻器（0～20Ω）、电阻箱（0～9999Ω）、电压表（0～3V）、电流表（0～0.6A）、开关各一个，导线若干，依据如图所示的电路，保持R两端电压为2V不变，记录了六组数据并绘制图像．下列图像合理的是（　　）
A． B． C． D．

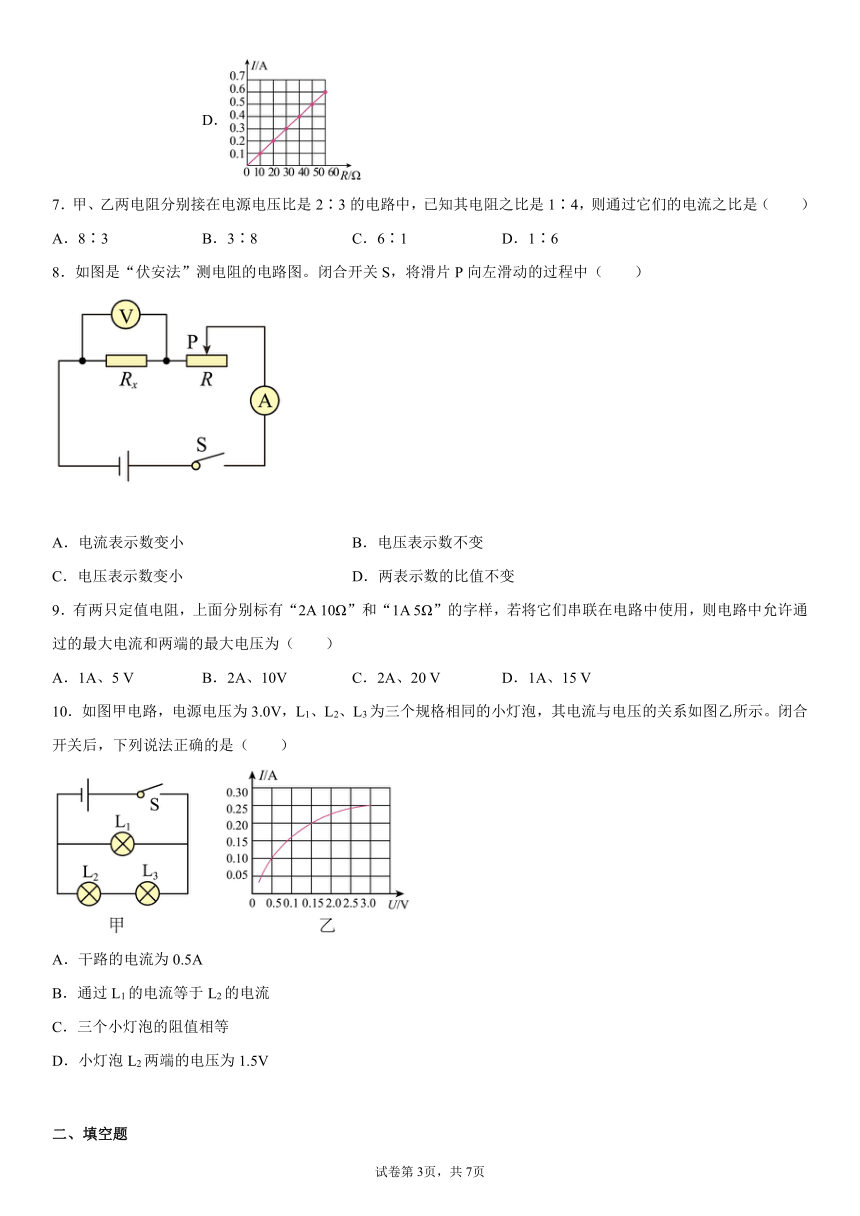

7．甲、乙两电阻分别接在电源电压比是2∶3的电路中，已知其电阻之比是1∶4，则通过它们的电流之比是（　　）
A．8∶3 B．3∶8 C．6∶1 D．1∶6
8．如图是“伏安法”测电阻的电路图。闭合开关S，将滑片P向左滑动的过程中（　　）
A．电流表示数变小 B．电压表示数不变
C．电压表示数变小 D．两表示数的比值不变
9．有两只定值电阻，上面分别标有“2A 10Ω”和“1A 5Ω”的字样，若将它们串联在电路中使用，则电路中允许通过的最大电流和两端的最大电压为（　　）
A．1A、5 V B．2A、10V C．2A、20 V D．1A、15 V
10．如图甲电路，电源电压为3.0V，L1、L2、L3为三个规格相同的小灯泡，其电流与电压的关系如图乙所示。闭合开关后，下列说法正确的是（　　）
A．干路的电流为0.5A
B．通过L1的电流等于L2的电流
C．三个小灯泡的阻值相等
D．小灯泡L2两端的电压为1.5V
二、填空题

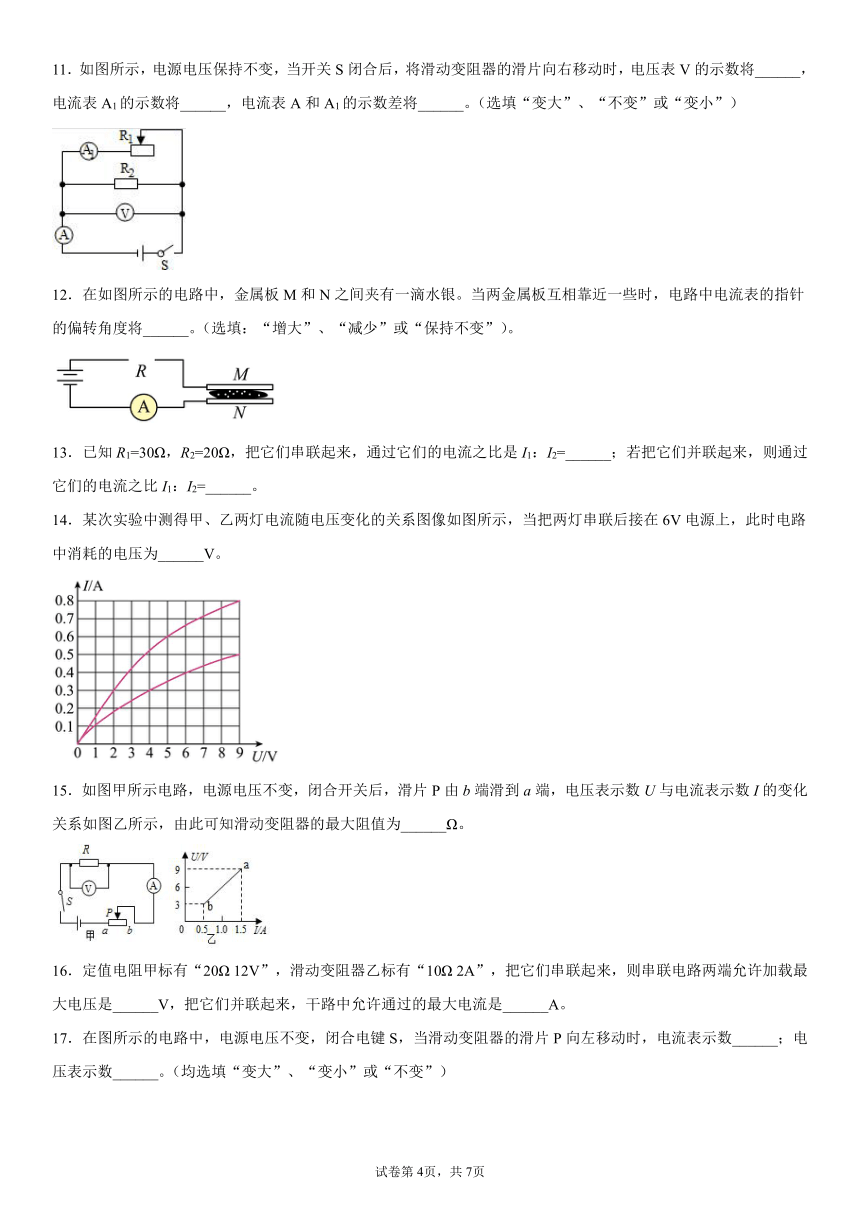

11．如图所示，电源电压保持不变，当开关S闭合后，将滑动变阻器的滑片向右移动时，电压表V的示数将______，电流表A1的示数将______，电流表A和A1的示数差将______。（选填“变大”、“不变”或“变小”）
12．在如图所示的电路中，金属板M和N之间夹有一滴水银。当两金属板互相靠近一些时，电路中电流表的指针的偏转角度将______。（选填：“增大”、“减少”或“保持不变”）。
13．已知R1=30Ω，R2=20Ω，把它们串联起来，通过它们的电流之比是I1：I2=______；若把它们并联起来，则通过它们的电流之比I1：I2=______。
14．某次实验中测得甲、乙两灯电流随电压变化的关系图像如图所示，当把两灯串联后接在6V电源上，此时电路中消耗的电压为______V。
15．如图甲所示电路，电源电压不变，闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，由此可知滑动变阻器的最大阻值为______Ω。
16．定值电阻甲标有“20Ω 12V”，滑动变阻器乙标有“10Ω 2A”，把它们串联起来，则串联电路两端允许加载最大电压是______V，把它们并联起来，干路中允许通过的最大电流是______A。
17．在图所示的电路中，电源电压不变，闭合电键S，当滑动变阻器的滑片P向左移动时，电流表示数______；电压表示数______。（均选填“变大”、“变小”或“不变”）
18．一种溶胶装置的简化电路如图所示，电源电压12V，R1和R2是两个阻值相等的电子元件，S1、S2和S3是三个联动开关；当S1闭合时，S2和S3同时断开；当S1断开时，S2和S3同时闭合。
（1）当S1闭合时，两电子元件______；当S1断开时，两电子元件______。（填“并联”或“串联”）
（2）S1闭合时电路的总电阻是S1断开时的______倍。
19．如图甲所示的电路中，为定值电阻，为滑动变阻器，电源电压不变。闭合开关后，滑片P从a端移动到b端，电流表示数与电压表示数的变化关系如图乙所示，则电源电压为______V，的最大阻值为______Ω。
三、实验题
20．在伏安法测电阻的实验中，电源电压为15V。
（1）连接电路时，开关应该要______（选填“闭合”或“断开”）；
（2）实验过程中，将滑片P向左移动时，电压表示数将_______（选填“变大”、“变小”或“不变”），某次电流表和电压表的示数如图乙所示，此时测得的Rx=_______Ω．
（3）此实验要多次测量电阻值，其目的是______；
（4）若实验中只有一个电压表和一个已知电阻R0，小明设计了如图丙所示的电路，同样可以测量未知电阻Rx，请在空格内将实验步骤补充完整。
①闭合S、断开S1，读出电压表示数为U1；
②________，读出电压表示数为U2；
③请写出用测量值U1、U2及R0来表示Rx的表达式：Rx=_____。
21．如图甲所示是某实验小组探究电流、电阻和电压之间关系的实验图，请回答：
　　
（1）在闭合开关前，滑动变阻器的滑片应滑至______端（选填“A”或“B”）。
（2）按电路图所连接的实物图中，闭合开关，会造成的结果是：______。
A．电压表和电流表都有示数
B．电流表会烧坏
C．电流表有示数，电压表无示数
D．电压表有示数，电流表无示数
（3）正确连接电路后，测出R1为5Ω、电压为2V时的电流，然后换用10Ω的电阻，若仍要保持R1两端电压为2V，则滑动变阻器滑片应当向______滑动（选填“左”或“右”），实验结束后，得到如图乙所示的图像，由图像可以得到的结论是______。
（4）用灯泡代替定值电阻接入电路，得到如图丙所示的电流和电压的图像，由图像可以看出，此时流过灯泡的电流与电压并不成正比，原因是______。
22．小明在“探究电流与电阻的关系”的实验中；提供的器材如下：电源电压保持4.5V不变，定值电阻R的阻值分别为5Ω、10Ω、15Ω、20Ω，滑动变阻器R1、电压表、电流表、开关各1只，导线若干。
（1）按图甲连接电路时，应______开关，将滑动变阻器的滑片P移到最______（填“左”或“右”）端。
（2）闭合开关后，发现电流表有示数，电压表无示数，若电路故障只出现在R和R1上，则电路故障是______。此实验______（选填“能”或“不能”）由小灯泡代替定值电阻：原因是______。
（3）排除故障后，将R＝5Ω的定值电阻接入电路，调节滑动变阻器的滑片，直到电流表示数为0.4A时，并读出电压表示数，将测得数据填入相关表格：将电阻R＝5Ω换成R＝10Ω电阻，接下来的操作是：闭合开关，将滑动变阻器的滑片P向______（填“左”或“右”）移动到适当位置，记录测得数据。
（4）分别将其它电阻依次替换R，重复（2）实验，根据所测数据绘出如图乙I﹣R图象，并得出结论：______。
四、计算题
23．如图所示，电阻R1与电阻R2串联接在电路中，电阻R1的阻值为10Ω，电源电压为6V且保持不变。闭合开关S，电阻R1两端的电压为1V，求：
（1）此时通过电阻R1的电流。
（2）电阻R2的阻值。
24．小灯泡的I﹣U图像如图甲所示，将它与定值电阻R并联，如图乙所示，闭合开关S1，电流表的示数为0.2A；再闭合开关S2，电流表的示数变为0.45A，求：
（1）此时流过灯泡的电流；
（2）此时灯泡的电阻；
（3）定值电阻R的阻值。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．D
2．D
3．B
4．ACD
5．C
6．A
7．A
8．D
9．D
10．D
11．不变 变小 不变
12．增大
13．1:1 2:3
14．1.8
15．12
16．18 1.8
17．变大 变大
18．串联 并联 4
19．6 10
20．断开 变大 5 求平均值减小误差 闭合S、S1
21．B D 右 电压一定时，电流与电阻成反比 灯丝的电阻随温度升高而变大
22．断开 右 R短路 不能 小灯泡的电阻随温度的升高而增大，不是一个定值 右 在电压一定时，导体中的电流跟导体的电阻成反比。
23．（1）0.1A；（2）50Ω
24．（1）0.25A；（2）8Ω；（3）10Ω
