第2节电流的测量(第1课时)

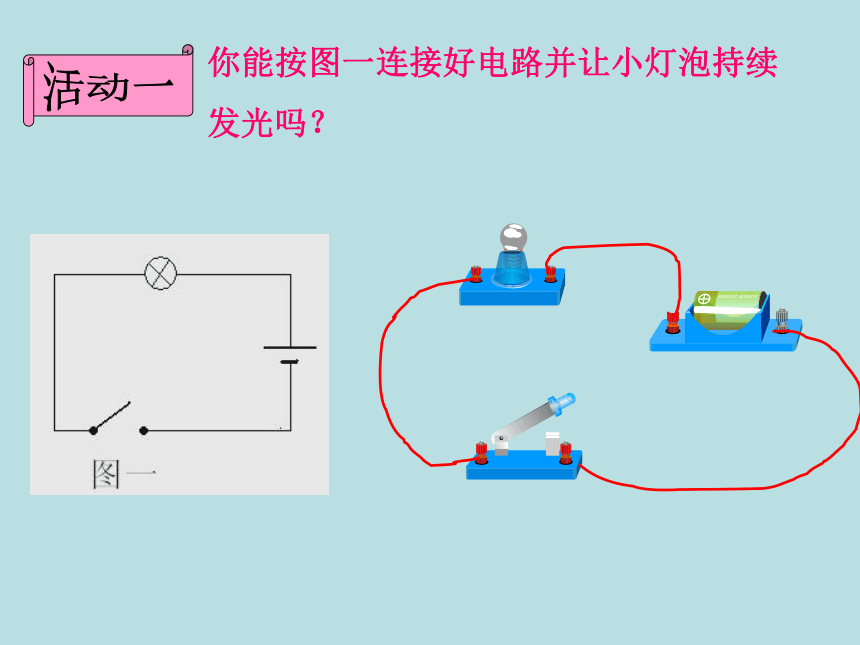

课件21张PPT。第2节 电流的测量　　　　　你能按图一连接好电路并让小灯泡持续

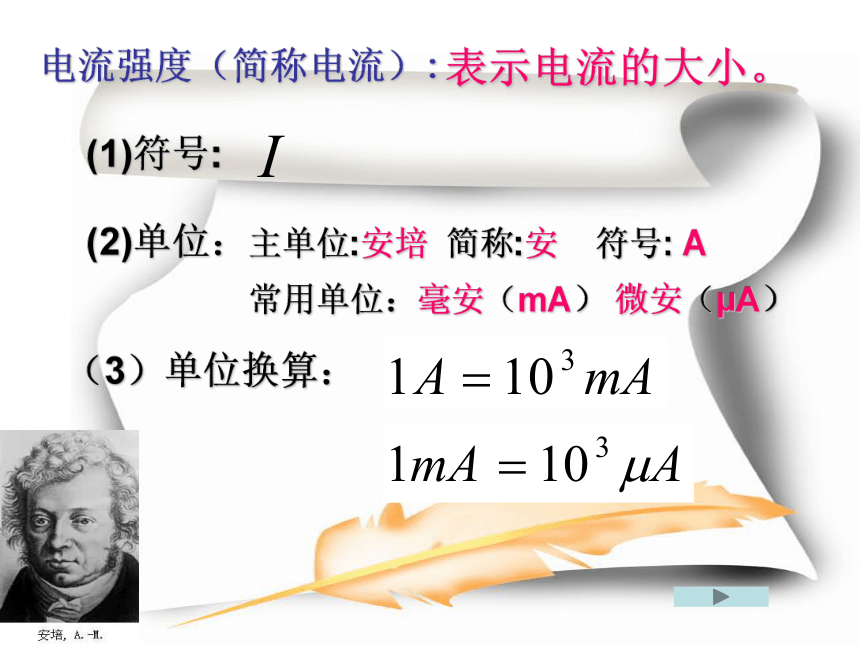

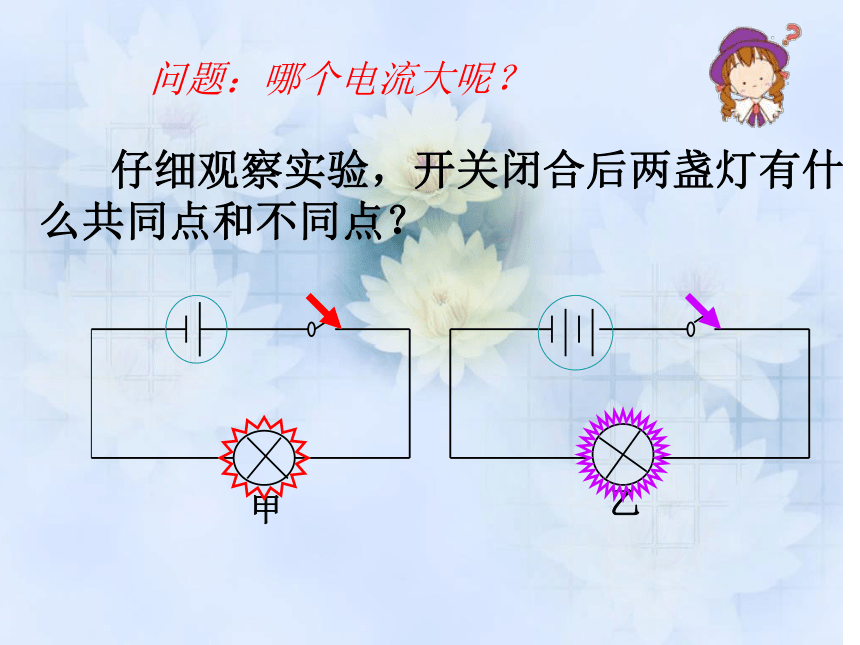

发光吗？活动一 仔细观察实验，开关闭合后两盏灯有什么共同点和不同点？问题：哪个电流大呢？电灯比较用一节干电池和两节干电池做电源时，小灯泡的发光情况。电源电灯实验为什么？？？？较亮较暗电流强度（简称电流）:
表示电流的大小。

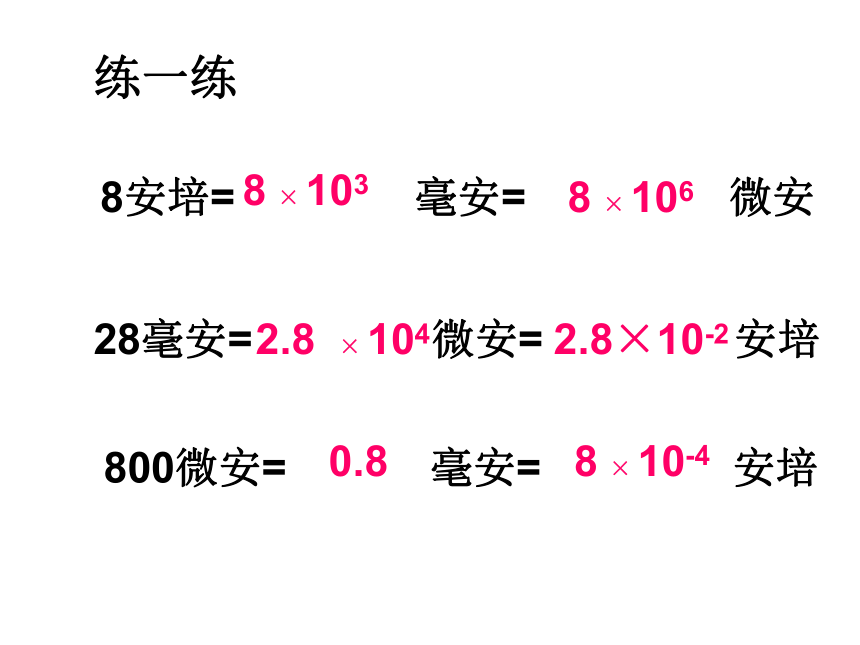

(1)符号:(2)单位：主单位:安培 简称:安 符号: A常用单位：毫安（mA） 微安（μA） （3）单位换算：练一练8安培= 毫安= 微安28毫安= 微安= 安培800微安= 毫安= 安培8 × 1038 × 1062.8 × 1042.8×10-2 0.88 × 10-4

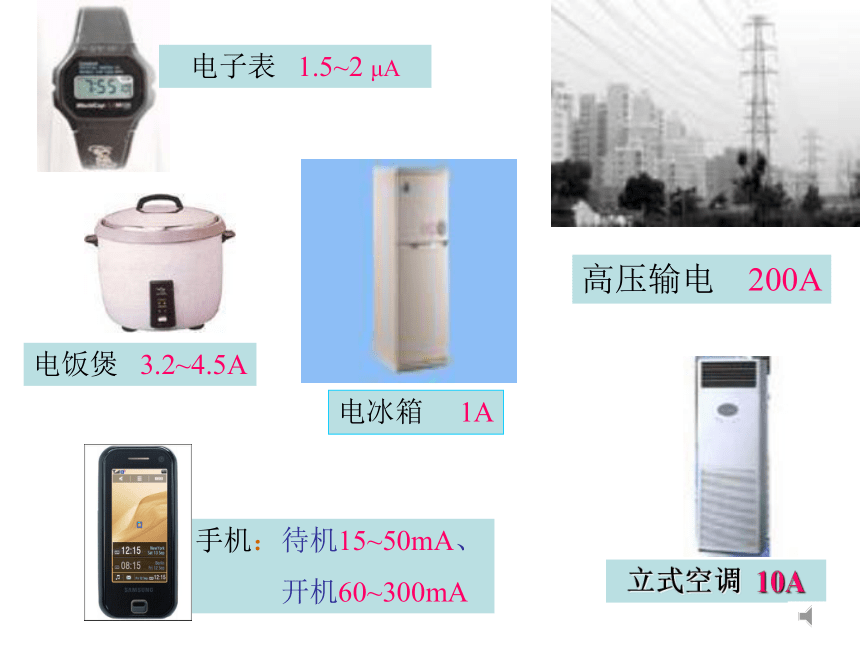

手机：待机15~50mA、
开机60~300mA电冰箱 1A电子表 1.5~2 μA 立式空调 10A电饭煲 3.2~4.5A高压输电 200A电流表的符号：

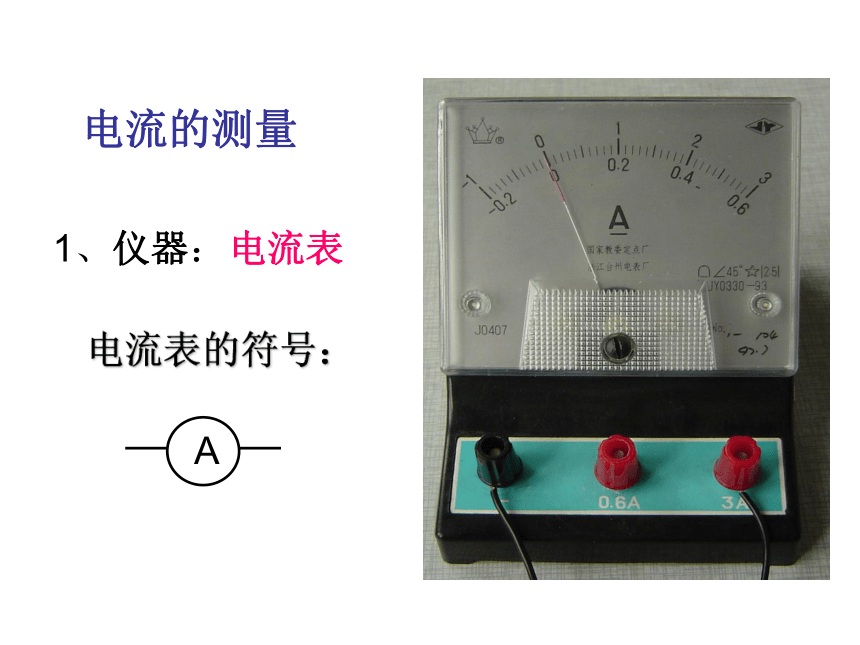

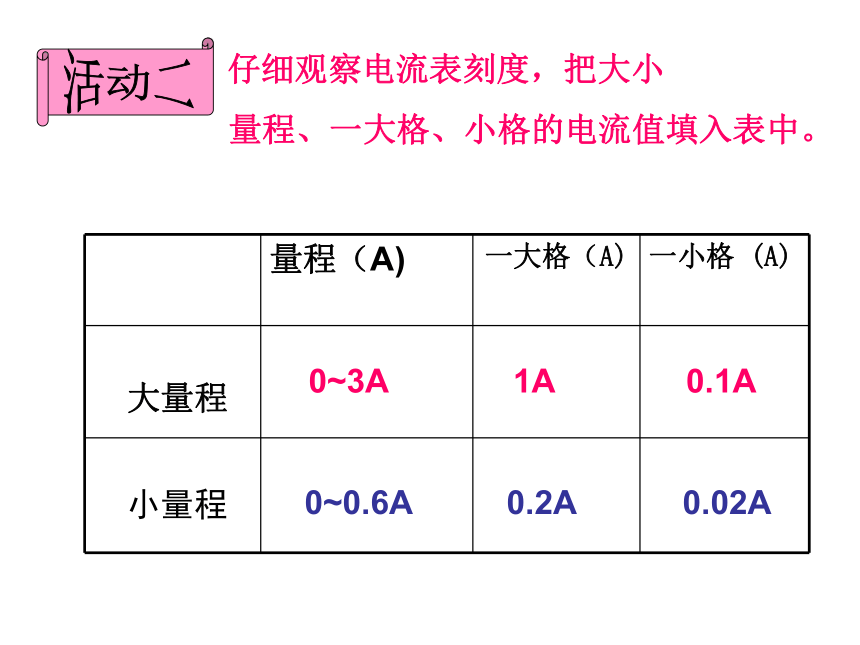

电流的测量1、仪器：电流表　　　　　仔细观察电流表刻度，把大小
量程、一大格、小格的电流值填入表中。
1A0~3A
0.1A
0.2A0~0.6A
0.02A活动二电流表使用规则正确选择量程， 试触法
电流表串联在被测电路中
使电流从电流表的“+”接线柱流进, “－”接线柱流出。
绝对不允许不经过用电器而把电流表
直接连到电源两极。
---选择量程---串 联 ---正入负出 ---防止短路电流表的接法I=1.2AI=0.52A实验时，试触时发现下列几种情况，试分析其原因以及解决问题的方法。 1.指针反向偏转：答：可能是正、负接线柱接反，应改接。2.指针正向偏转过大：答：这是量程选择偏小，应改接较大量程。想一想(图b)(图c)找一找下面图中都有哪些不合理的地方：课外拓展要求L1、 L2并联，如何测量通过灯L2的电流
　　现在有一只电流表，它的两个量程分别为“０～０.６Ａ”和“０～３Ａ”，如果某电路中的电流估计是0.48A左右，此时应该选择哪个量程？理由是什么？选一选：练习：我是一只电流表两个量程三只脚量程试触选择好
正入负出别忘了
不然指针BYE BYE了
串联是我的独好不能和电源独接牢
否则就会被毁掉
电 流 表小 结通过本堂课的学习你有哪些收获？科学趣闻 安培 安培，（AndrMarie Amp 1775~1836),法国物理学家，对数学和化学也很有贡献。
安培思考科学问题专心致志，据说有一次，安培在街上行走，走着走着，想出了一个电学问题的算式，正为没有地方运算而发愁。突然，他见到前面有一块“黑板”，就拿出随身携带的粉笔在上面运算起来。那“黑板”居然走动了，他也跟着走。边走边写；黑板越来越快，他就跑了起来，一心一意 要完成他的推导，直到他实在追不上黑板了他才停下脚步。那“黑板”原来是一辆马车的车厢背面。安培这个失常的行动，使街上的人笑得前仰后合。
