广东省佛山市南海区狮山镇2022-2023学年九年级上学期期中教学质量监测物理试题(PDF版，含答案)

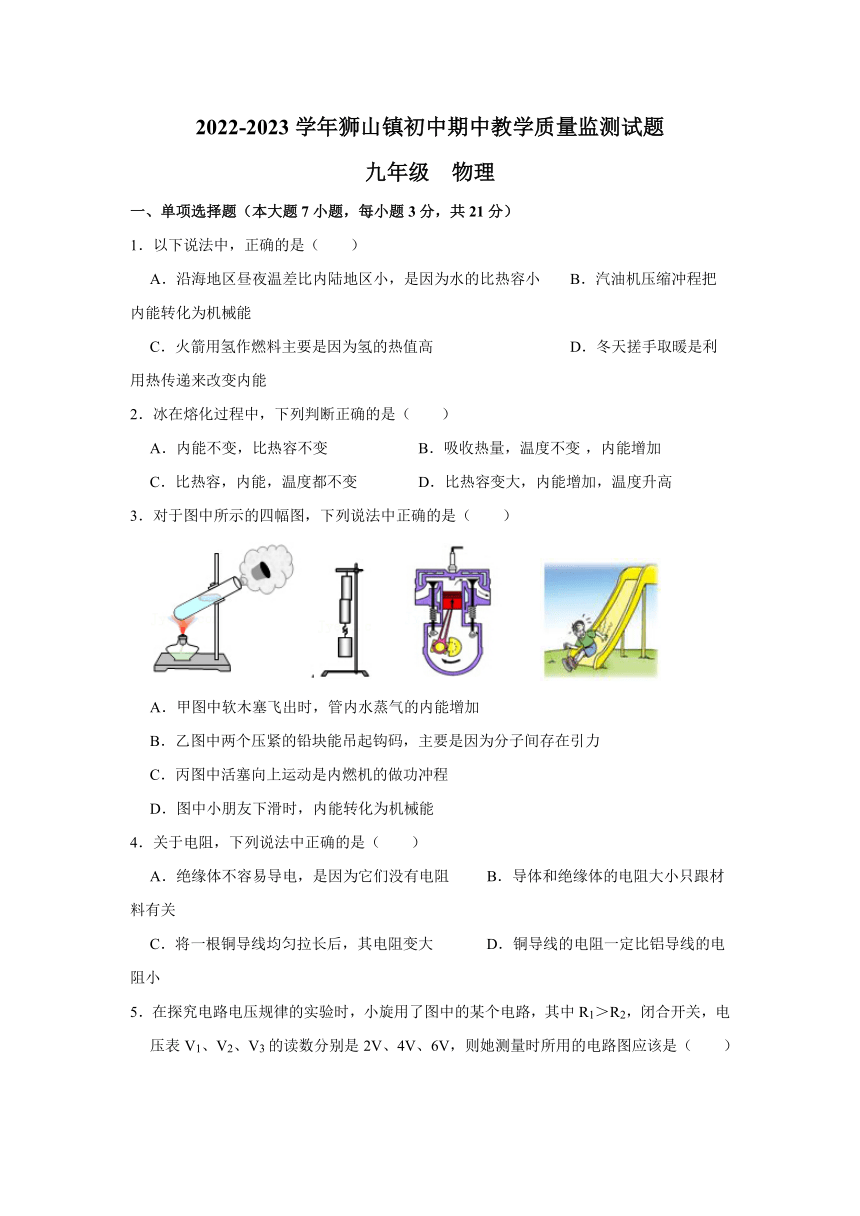

2022-2023 学年狮山镇初中期中教学质量监测试题
九年级 物理
一、单项选择题（本大题 7 小题，每小题 3 分，共 21 分）
1．以下说法中，正确的是（ ）
A．沿海地区昼夜温差比内陆地区小，是因为水的比热容小 B．汽油机压缩冲程把
内能转化为机械能
C．火箭用氢作燃料主要是因为氢的热值高 D．冬天搓手取暖是利
用热传递来改变内能
2．冰在熔化过程中，下列判断正确的是（ ）
A．内能不变，比热容不变 B．吸收热量，温度不变 ，内能增加
C．比热容，内能，温度都不变 D．比热容变大，内能增加，温度升高
3．对于图中所示的四幅图，下列说法中正确的是（ ）
A．甲图中软木塞飞出时，管内水蒸气的内能增加
B．乙图中两个压紧的铅块能吊起钩码，主要是因为分子间存在引力
C．丙图中活塞向上运动是内燃机的做功冲程
D．图中小朋友下滑时，内能转化为机械能
4．关于电阻，下列说法中正确的是（ ）
A．绝缘体不容易导电，是因为它们没有电阻 B．导体和绝缘体的电阻大小只跟材
料有关
C．将一根铜导线均匀拉长后，其电阻变大 D．铜导线的电阻一定比铝导线的电
阻小

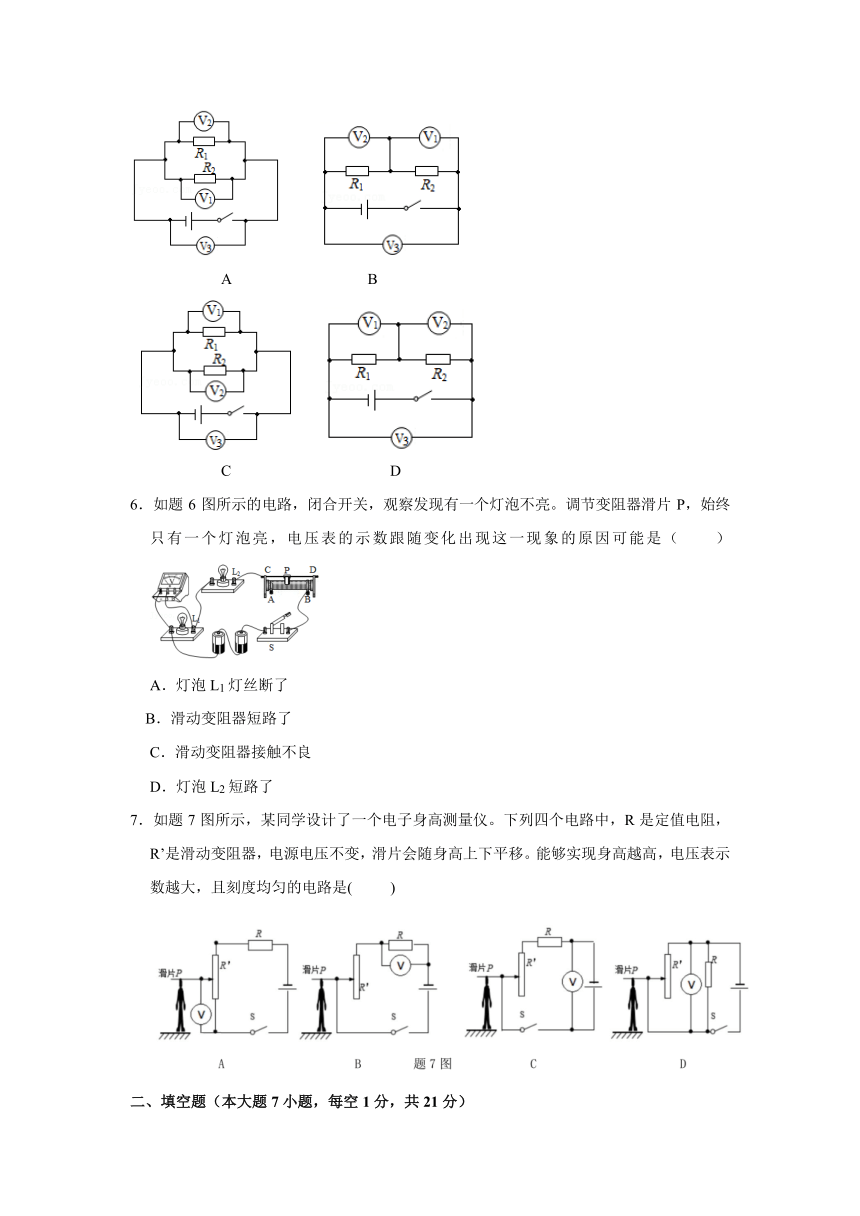

5．在探究电路电压规律的实验时，小旋用了图中的某个电路，其中 R1＞R2，闭合开关，电
压表 V1、V2、V3 的读数分别是 2V、4V、6V，则她测量时所用的电路图应该是（ ）
A B
C D
6．如题 6 图所示的电路，闭合开关，观察发现有一个灯泡不亮。调节变阻器滑片 P，始终
只有一个灯泡亮，电压表的示数跟随变化出现这一现象的原因可能是（ ）
A．灯泡 L1 灯丝断了
B．滑动变阻器短路了
C．滑动变阻器接触不良
D．灯泡 L2 短路了
7．如题 7 图所示，某同学设计了一个电子身高测量仪。下列四个电路中，R 是定值电阻，
R’是滑动变阻器，电源电压不变，滑片会随身高上下平移。能够实现身高越高，电压表示
数越大，且刻度均匀的电路是( )
二、填空题（本大题 7 小题，每空 1 分，共 21 分）

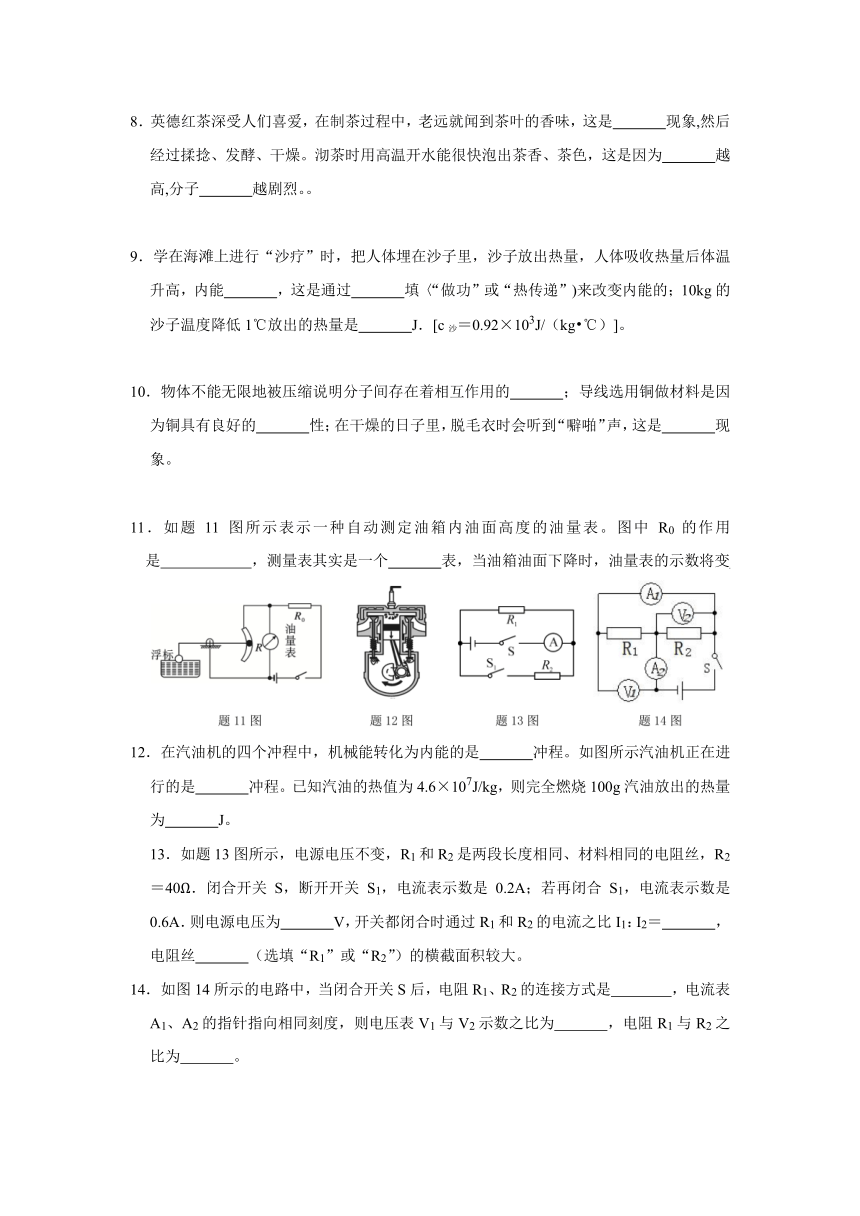

8．英德红茶深受人们喜爱，在制茶过程中，老远就闻到茶叶的香味，这是 现象,然后
经过揉捻、发酵、干燥。沏茶时用高温开水能很快泡出茶香、茶色，这是因为 越
高,分子 越剧烈。。
9．学在海滩上进行“沙疗”时，把人体埋在沙子里，沙子放出热量，人体吸收热量后体温
升高，内能 ，这是通过 填〈“做功”或“热传递”)来改变内能的；10kg 的
沙子温度降低 1℃放出的热量是 J．[c 沙＝0.92×10
3J/（kg ℃）]。
10．物体不能无限地被压缩说明分子间存在着相互作用的 ；导线选用铜做材料是因
为铜具有良好的 性；在干燥的日子里，脱毛衣时会听到“噼啪”声，这是 现
象。
11．如题 11 图所示表示一种自动测定油箱内油面高度的油量表。图中 R0 的作用
是 ，测量表其实是一个 表，当油箱油面下降时，油量表的示数将变
12．在汽油机的四个冲程中，机械能转化为内能的是 冲程。如图所示汽油机正在进
行的是 冲程。已知汽油的热值为 4.6×107J/kg，则完全燃烧 100g 汽油放出的热量
为 J。
13．如题 13 图所示，电源电压不变，R1 和 R2 是两段长度相同、材料相同的电阻丝，R2
＝40Ω．闭合开关 S，断开开关 S1，电流表示数是 0.2A；若再闭合 S1，电流表示数是
0.6A．则电源电压为 V，开关都闭合时通过 R1 和 R2 的电流之比 I1：I2＝ ，
电阻丝 （选填“R1”或“R2”）的横截面积较大。
14．如图 14 所示的电路中，当闭合开关 S 后，电阻 R1、R2 的连接方式是 ，电流表
A1、A2 的指针指向相同刻度，则电压表 V1 与 V2 示数之比为 ，电阻 R1 与 R2 之
比为 。

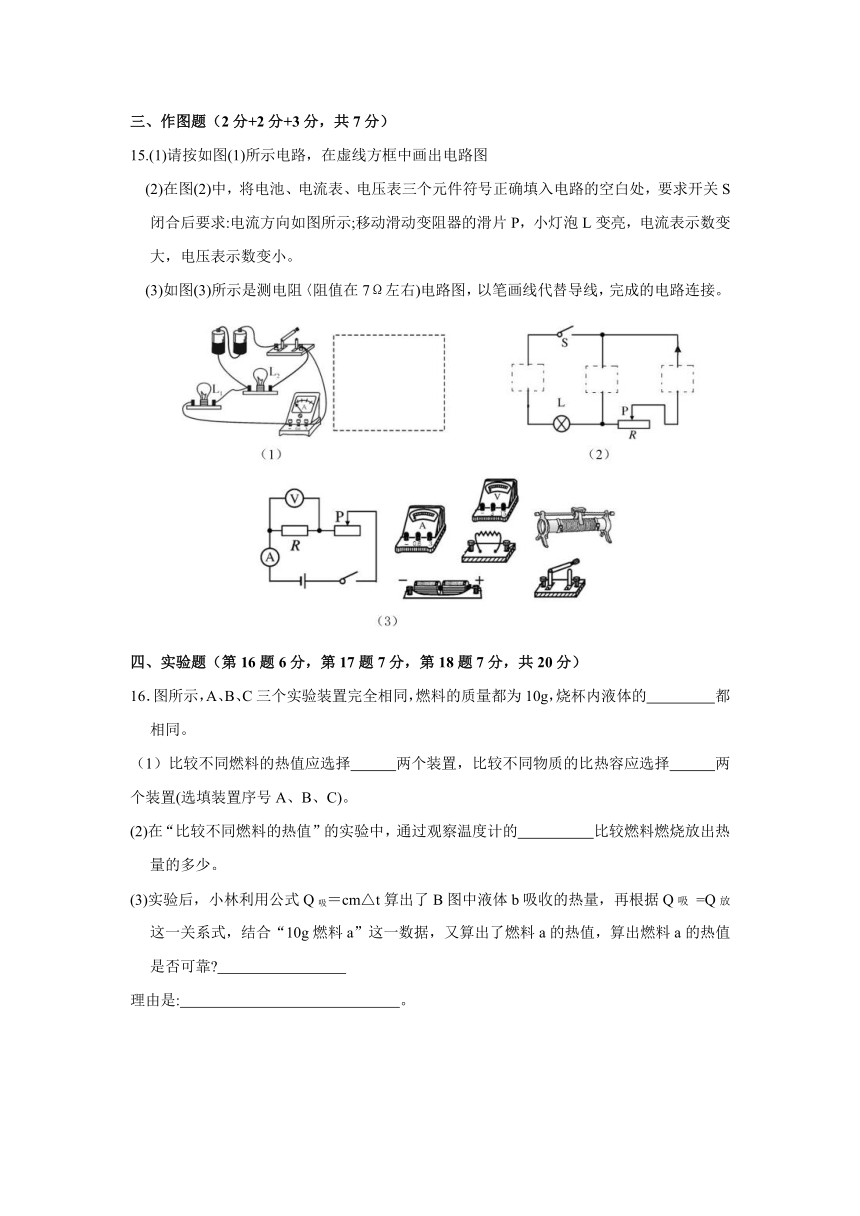

三、作图题（2 分+2 分+3 分，共 7 分）
15.(1)请按如图(1)所示电路，在虚线方框中画出电路图
(2)在图(2)中，将电池、电流表、电压表三个元件符号正确填入电路的空白处，要求开关 S
闭合后要求:电流方向如图所示;移动滑动变阻器的滑片 P，小灯泡 L 变亮，电流表示数变
大，电压表示数变小。
(3)如图(3)所示是测电阻〈阻值在 7Ω左右)电路图，以笔画线代替导线，完成的电路连接。
四、实验题（第 16 题 6 分，第 17 题 7 分，第 18 题 7 分，共 20 分）

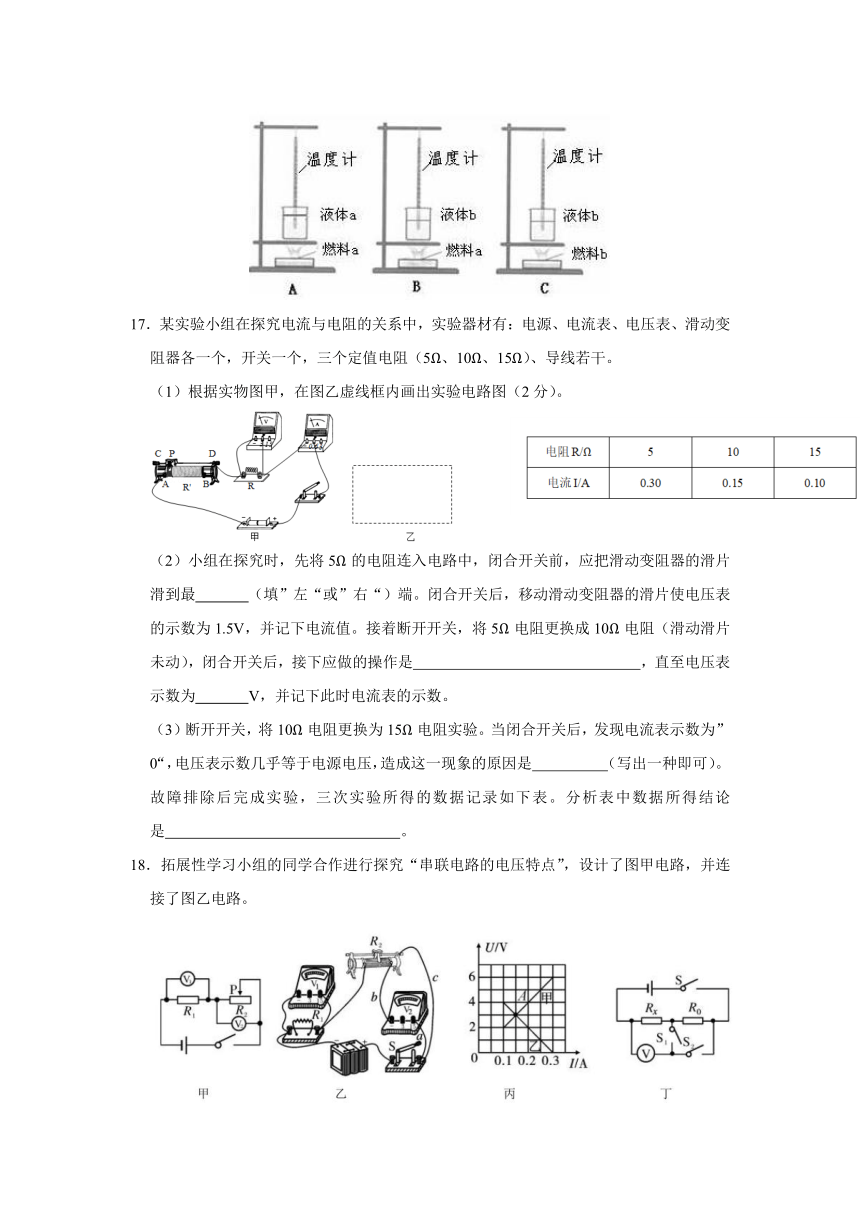

16．图所示，A、B、C 三个实验装置完全相同，燃料的质量都为 10g，烧杯内液体的 都
相同。
（1）比较不同燃料的热值应选择 两个装置，比较不同物质的比热容应选择 两
个装置(选填装置序号 A、B、C)。
(2)在“比较不同燃料的热值”的实验中，通过观察温度计的 比较燃料燃烧放出热
量的多少。
(3)实验后，小林利用公式 Q 吸＝cm△t 算出了 B 图中液体 b 吸收的热量，再根据 Q 吸 =Q 放
这一关系式，结合“10g 燃料 a”这一数据，又算出了燃料 a 的热值，算出燃料 a 的热值
是否可靠
理由是: 。
17．某实验小组在探究电流与电阻的关系中，实验器材有：电源、电流表、电压表、滑动变
阻器各一个，开关一个，三个定值电阻（5Ω、10Ω、15Ω）、导线若干。
（1）根据实物图甲，在图乙虚线框内画出实验电路图（2 分）。
（2）小组在探究时，先将 5Ω 的电阻连入电路中，闭合开关前，应把滑动变阻器的滑片
滑到最 （填”左“或”右“）端。闭合开关后，移动滑动变阻器的滑片使电压表
的示数为 1.5V，并记下电流值。接着断开开关，将 5Ω 电阻更换成 10Ω 电阻（滑动滑片
未动），闭合开关后，接下应做的操作是 ，直至电压表
示数为 V，并记下此时电流表的示数。
（3）断开开关，将 10Ω 电阻更换为 15Ω 电阻实验。当闭合开关后，发现电流表示数为”
0“，电压表示数几乎等于电源电压，造成这一现象的原因是 （写出一种即可）。
故障排除后完成实验，三次实验所得的数据记录如下表。分析表中数据所得结论
是 。
18．拓展性学习小组的同学合作进行探究“串联电路的电压特点”，设计了图甲电路，并连
接了图乙电路。
（1）图乙的实验电路连接中有一处错误，无法完成试验，连接错误的导线是 （填
“a”、“b”或“c”）。
（2）在电路中再接入一个电流表测量通过两电阻的电流，正确连接后，继续实验，根据
测得的实验数据，绘制了如图丙所示的曲线图。
①图丙中甲、乙两条曲线是根据测得的实验数据所绘制的曲线，其中与电路中电压表 V1
对应的曲线是 (填“甲”或“乙”).
②电源电压恒为 V，根据探究目的分析图丙中的曲线，得出的实验结论
是： 。
(3) 图丙中 A 点表示(甲和乙图象相交点) 。
(4)拓展探究：同学们根据串联电路的电压特点，重新设计如图丁电路(电源电压未知)，利用
电压表和定值电阻 R0(已知阻值)测量未知定值电阻 Rx 的阻值，闭合开关 S 后，接下来的操
作是闭合开关 S1，断开开关 S2 时,测得电压表的示数 U1; 时,测得电压表
的示数 U2。则电阻 Rx 的表达式:Rx=
五、计算题（第 19 题 6 分，第 20 题 7 分，共 13 分）
19．用电热水壶把 1kg 的水从 25℃加热到 100℃，消耗的电能为 3.6×105J。求：
（1）这壶水加热到 100℃需吸收的热量 Q；
（2）该电热水壶的效率 η。[c 3水＝4.2×10 J/（kg ℃）]
20．在如图所示的电路中，电源电压为 6 伏且不变。电阻 R1 的阻值为 10 欧，滑动变阻器 R2
上标有“20Ω2A"字样，两电表均为常用电表。闭合开关 S，电流表示数为 0.2 安。求：
(1)电压表的示数;
(2)电阻 R2 连入电路的阻值:
(3)若移动滑动变阻器滑片 P 到某一位置时，发现电压表和电流表中有一
个已达满刻度，此时电压表和电流表的示数。
六、综合能力题（每题 6 分，共 18 分）
21．生活和生产实践中的许多现象都与我们所学的物理知识有关，请将下列现象用你所学的
物理知识做出解释。
（1）热水能较快使同样的糖溶解，因为温度越高， 。
在电路中的发光的
二极管由于把电源的正负极反接而不亮了，说明发光二极管具有 导电性
(2)在烈日当空的海边玩耍，你会发现沙子烫脚，而海水却是凉凉的。这是水和沙子在质
量和 相同时 ,水的 是沙石的 4 倍 ,根据公式
可知,水的温度变化的比沙石 得多。
22、阅读下面的文章，回答问题。
导体容易导电，绝缘体不容易导电。有一些材料，导电能力介于导体和绝缘体之间，称做半导
体。除了导电能力外，半导体还有许多特殊的电学性能，使它获得了多方面的重要应用。
有的半导体，在受热后电阻迅速减小；反之，电阻随温度的降低而迅速的增大，利用这种半
导体可以做成体积很小的
热敏电阻。热敏电阻可以用来测量很小范圈内的温度变化，反应快，而且精度高。如图丁所示是
本题用到的热敏电阻的阻值随温度变化的图象。
(1)如果将热敏电阻与电压为 24V 的电源、电流表和一个
55 Ω 的定值电阻串联成一个电路(如图甲所示)，其他因素
不变，只要热敏电阻所在区域的温度降低，电路中电流
将变 (填“大”或“小”).
(2) 上述电路中，我们将电流表中的电流刻度盘换成相应
的温度刻度盘，就能直接显示出热敏电阻附近的温度值。
如果刻度盘正中的温度刻度值为 20℃(如图乙所示)，则此
时热敏电阻的阻值是 Ω。电流表示数为 A〈保
留小数点后两位)；则 15 ℃的刻度应在 20 ℃的 (填“左”或“右”)边。
(3)如果在上述电路中，将电流表改为电压表，用电压表的示数反映热敏电阻附近的温度值。
要求电压表与电流表指针偏转方向相同时，所反映的温度变化规律也相同。请完成图丙的电
路设计。若此时的温度为 48℃,则电压表的示数为 V,
23.(1)电脑的中央处理器(CPU)只有半张扑克牌大小，工作时发热显著，常采用散热片与风
扇组合冷却，某电脑 CPU 的电功率为 450w，其中发热占消耗电能的 8%，铜质散热器的质量
是 0.4kg.若工作半小时，CPU 消耗电能 J
产生热量 J，这些热量可使散热器温度升高 ℃。【说明:电能等于电功率与
3
时间的乘积(即:1J=1W×1S)，[铜的比热容为 0.4×10 J/（kg ℃）]。，结果保留一位小数】
(2)人类的祖先钻木取火，为人类文明揭开了新的一页。钻木取火的一种方法如图所示，将
削尖的木棒伸到木板的洞里，用力压住木棒来回拉动钻弓。木棒在本板的洞里转动时，板与
棒互相摩擦，机械能转化为内能，而热集中在洞内，不易散发，提高了木棒尖端的温度，当
达到 260℃时木棒便开始燃烧。因木头是热的不良导体，故受热厚度很薄，木棒受热部分的
质量只有 0.25 克。已知：来回拉一次钻弓需 1.0 秒，弓长为 s=0.25 米，人拉弓的力为 20
牛顿，木头比热 C=2×10 焦/(千克·℃)，室温为 25℃,(机械功的公式:W=Fs)则:
①人来回拉一次钻弓克服摩擦力所傲的功为 J;
②人克服摩擦力做功使机械能转化为内能，若其中有 25%被木棒尖端吸收，则
1秒内可仲太棒尖端温提高 °C,
③请你估算用 s 才能使木棒燃烧起来。
参考答案
1．C； 2．B； 3．B； 4．C； 5．B； 6．A； 7．A；
8．扩散；温度；分子运动；9．增加；热传递；9.2×103； 10．斥力；导电；摩擦起电； 11．保
护电路；电流表；小； 12．压缩；做功；4.6×106； 13．16；1：2；R2； 14．并联；5:1；
4:1；
15．；
16．质量、（1）BC；AB；（2）示数升高的多少；（3）不可靠，燃料 a 不完全燃烧；
17．（1）
（2）右；向右移动变阻器的滑片；1.5；（3）15Ω 电阻发生断路；电压不变时，通过导体的
电流与电阻成反比；
18．（1）b；（2）①甲；②6；两电阻相等。串联电路中总电压等于各分电压之和；
（3）闭合开关 S2、断 U1R0 开开关 S1；
U2 U1
19. 解：（1）水吸收的热 量：
Q 吸＝cm△t＝4.2×10
3J/（kg ℃）×1kg×（100℃﹣25℃）＝3.15×105J。
（2）该电热水壶的效率：
η＝ ×100%＝ ×100%＝87.5%。
答：（1）这壶水加热到 100℃需吸收的热量 Q 为 3.15×105J；
（2）该电热水壶的效率 η 为 87.5%。
20．
21．(1)分子运动越剧烈；单向；（2）吸收相同的热量，比热容；△t＝ ，低；
22．小；55；0.22; 左 16.5
23．(1)8.1×104；6480；41.5；
(2)10; 5; 47
