人教版九年级物理全一册15.4电流的测量同步练习（含答案）

人教版九年级物理全一册15.4电流的测量同步练习（含答案）

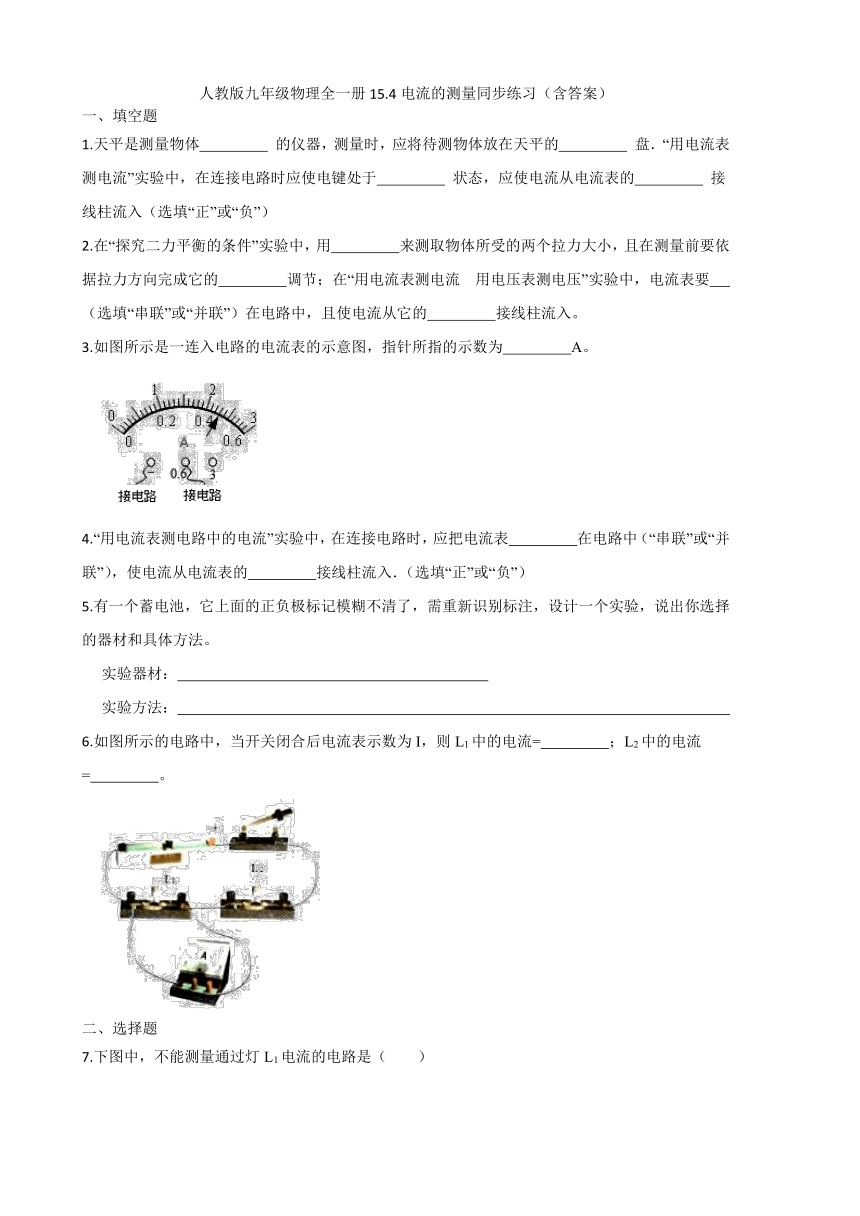

一、填空题
1.天平是测量物体　 　 的仪器，测量时，应将待测物体放在天平的　 　 盘．“用电流表测电流”实验中，在连接电路时应使电键处于　 　 状态，应使电流从电流表的　 　 接线柱流入（选填“正”或“负”）
2.在“探究二力平衡的条件”实验中，用　 　来测取物体所受的两个拉力大小，且在测量前要依据拉力方向完成它的　 　调节；在“用电流表测电流 用电压表测电压”实验中，电流表要　 　（选填“串联”或“并联”）在电路中，且使电流从它的　 　接线柱流入。
3.如图所示是一连入电路的电流表的示意图，指针所指的示数为　 　A。
4.“用电流表测电路中的电流”实验中，在连接电路时，应把电流表　 　在电路中（“串联”或“并联”），使电流从电流表的　 　接线柱流入．（选填“正”或“负”）
5.有一个蓄电池，它上面的正负极标记模糊不清了，需重新识别标注，设计一个实验，说出你选择的器材和具体方法。
实验器材：　 　
实验方法：　 　
6.如图所示的电路中，当开关闭合后电流表示数为I，则L1中的电流=　 　；L2中的电流=　 　。
二、选择题

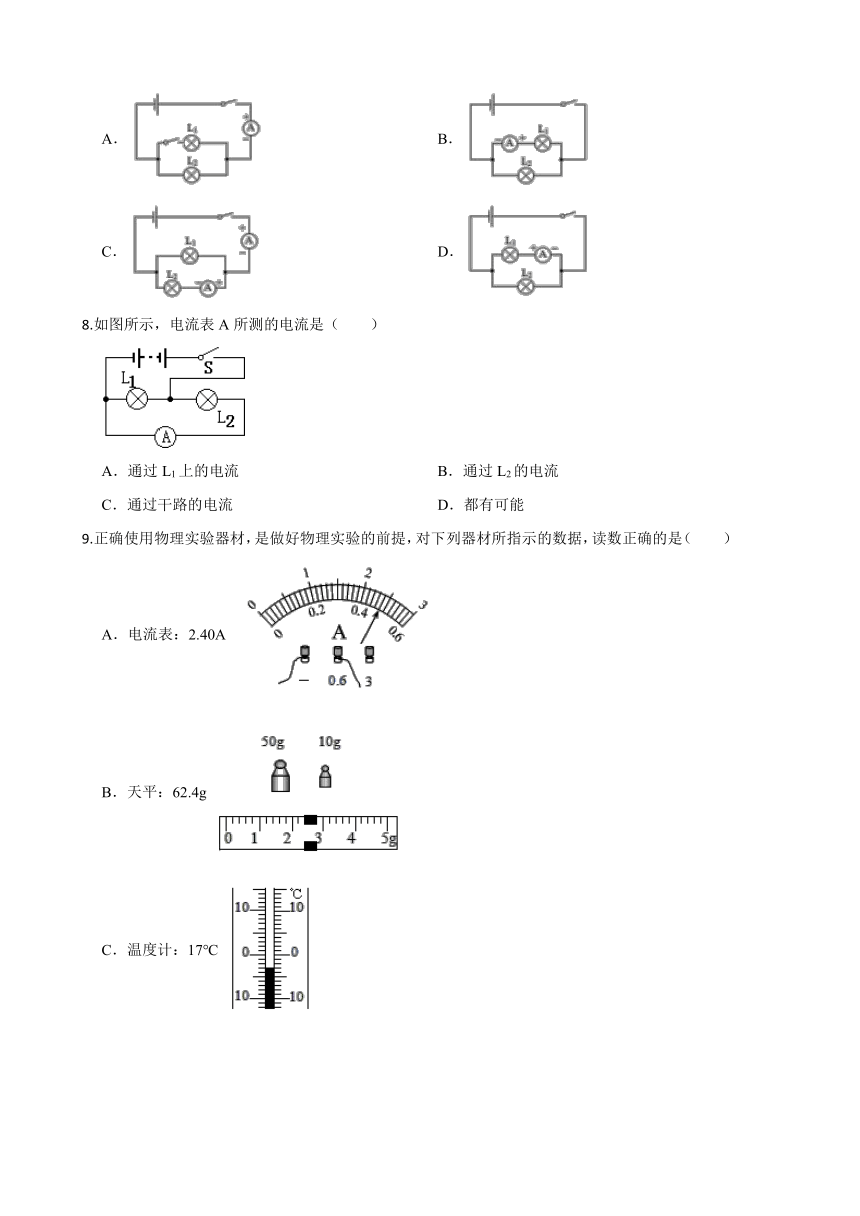

7.下图中，不能测量通过灯L1电流的电路是（　　）
A． B．
C． D．
8.如图所示，电流表A所测的电流是（　　）
A．通过L1上的电流 B．通过L2的电流
C．通过干路的电流 D．都有可能
9.正确使用物理实验器材，是做好物理实验的前提，对下列器材所指示的数据，读数正确的是（　　）
A．电流表：2.40A
B．天平：62.4g
C．温度计：17℃
D．速度表：70m/s
10.下列电路图中，电流表能直接测量灯L1电流的是（　　）
A． B．
C． D．
11.如图所示，在下列电路图中，能正确测出小灯泡电流的是（　　）
A． B．
C． D．
12.电流的单位安培、毫安、微安之间的关系正确的是（　　）
A．1A=102mA B．1A=106μA C．1mA=102μA D．1μA=10﹣3A
13.下列物理量中，以科学家的名字安培作为单位的物理量是（　　）
A．电功率 B．电阻 C．电流 D．电压
14.下图所示四个电路图中，能正确测量通过灯L1电流的电路是（　　）
A． B．
C． D．
15.在图甲所示电路中，开关S闭合后，两个电流表指针偏转均为图乙所示，则通过电阻R1和R2的电流分别为（　　）
A．2.5A 0.5A B．0.5A 2.5A C．0.5A 2A D．2A 0.5A
16.如图所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路中的四个连接点，若想用此电流表测量小灯泡的电流，则以下连接正确的是（　　）
A．M接a，N接b B．M接c，N接d C．M接d，N接a D．M接d，N接c
三、实验探究题
17.在“探究并联电路的电流规律”实验中，小明同学在老师的指导下，设计了如图所示的电路图．设计进行实验：
（1）电流表在使用时必须　 　联在被测电路中；
（2）闭合开关，测出通过C点的电流后，小明把电流表分别接入到电路中的A、B两点，测出通过A、B两点的电流，填入下表．
A处电流IA B处电流IB C处电流IC
第一次测量 0.25 0.30 0.55
得出结论：并联电路中干路电流等于各支路电流之和评估与交流
①实验过程中存在的问题：　 　；
②改进的方法： 　 　；
③设计的表格中存在的不足之处是： 　 　
答案
1.质量　；左　；断开　；正　
2.测力计；零刻度；串联；正
3.0.46
4.串联；正
5.器材：电流表、小灯泡、开关、导线若干；将电流表、小灯泡、开关用导线串联在电源的两极上，迅速断开、闭合开关，若发现表的指针正向偏转，表明与电流表正接线柱相连的就是正极，反之，就是负极。
6.0；I
7-16.D B B C A B C C C D
17.（1）串
（2）该小组同学只用两个灯泡，测了一组数据，就得出了结论；更换不同规格的小灯泡，多测几组数据，分析归纳得出结论；缺少了电流的单位
