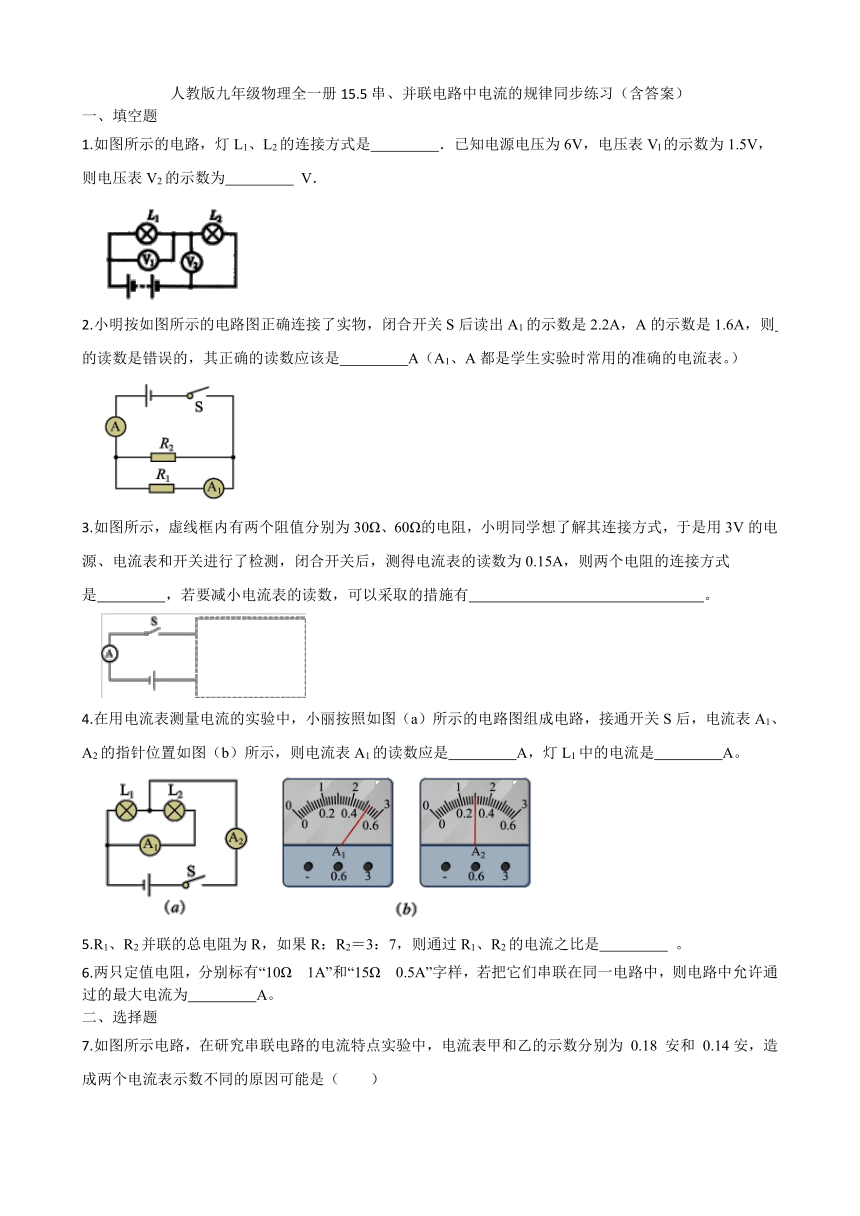

人教版九年级物理全一册15.5串、并联电路中电流的规律同步练习（含答案）

人教版九年级物理全一册15.5串、并联电路中电流的规律同步练习（含答案）
一、填空题
1.如图所示的电路，灯L1、L2的连接方式是　 　．已知电源电压为6V，电压表Vl的示数为1.5V，则电压表V2的示数为　 　 V．
2.小明按如图所示的电路图正确连接了实物，闭合开关S后读出A1的示数是2.2A，A的示数是1.6A，则　 　的读数是错误的，其正确的读数应该是　 　A（A1、A都是学生实验时常用的准确的电流表。）
3.如图所示，虚线框内有两个阻值分别为30Ω、60Ω的电阻，小明同学想了解其连接方式，于是用3V的电源、电流表和开关进行了检测，闭合开关后，测得电流表的读数为0.15A，则两个电阻的连接方式是　 　，若要减小电流表的读数，可以采取的措施有　 　。
4.在用电流表测量电流的实验中，小丽按照如图（a）所示的电路图组成电路，接通开关S后，电流表A1、A2的指针位置如图（b）所示，则电流表A1的读数应是　 　A，灯L1中的电流是　 　A。
5.R1、R2并联的总电阻为R，如果R：R2＝3：7，则通过R1、R2的电流之比是　 　 。
6.两只定值电阻，分别标有“10Ω　1A”和“15Ω　0.5A”字样，若把它们串联在同一电路中，则电路中允许通过的最大电流为　 　A。
二、选择题

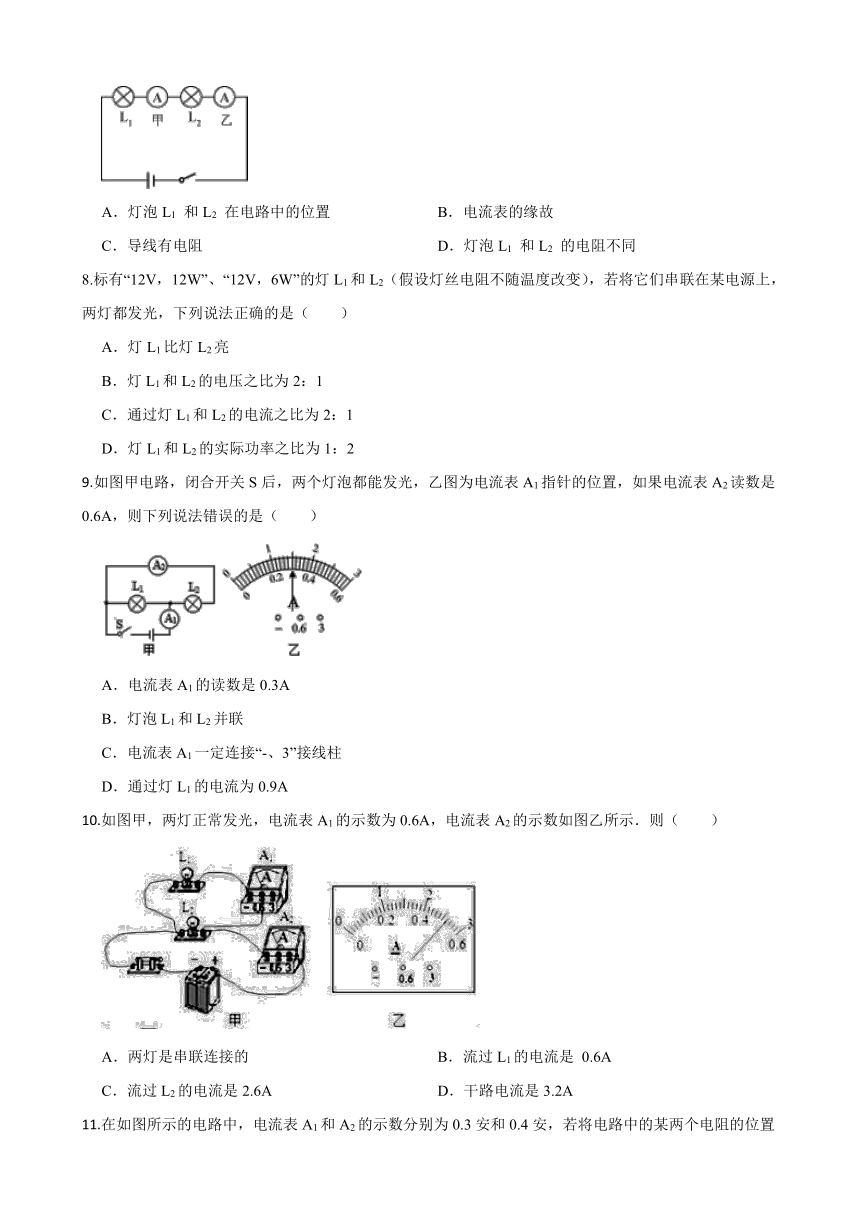

7.如图所示电路，在研究串联电路的电流特点实验中，电流表甲和乙的示数分别为 0.18 安和 0.14安，造成两个电流表示数不同的原因可能是（　　）
A．灯泡L1 和L2 在电路中的位置 B．电流表的缘故
C．导线有电阻 D．灯泡L1 和L2 的电阻不同
8.标有“12V，12W”、“12V，6W”的灯L1和L2（假设灯丝电阻不随温度改变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（　　）
A．灯L1比灯L2亮
B．灯L1和L2的电压之比为2：1
C．通过灯L1和L2的电流之比为2：1
D．灯L1和L2的实际功率之比为1：2
9.如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法错误的是（　　）
A．电流表A1的读数是0.3A
B．灯泡L1和L2并联
C．电流表A1一定连接“-、3”接线柱
D．通过灯L1的电流为0.9A
10.如图甲，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示．则（　　）
A．两灯是串联连接的 B．流过L1的电流是 0.6A
C．流过L2的电流是2.6A D．干路电流是3.2A
11.在如图所示的电路中，电流表A1和A2的示数分别为0.3安和0.4安，若将电路中的某两个电阻的位置互换，电流表A1和A2的示数却不变，则电流表A的示数可能为（　　）
A．0.45安 B．0.65安 C．0.55安 D．0.60安
12.如图所示的电路中，当开关闭合时，甲电流表的示数为0.6A，乙电流表的示数为0.2A，则下列判断正确是（　　）
A．通过灯L1的电流为0.6A B．通过灯L1的电流为0.4A
C．通过电路总电流为0.8 A D．通过灯L2的电流为0.4 A
13.小华和几位同学在学校实验室探究并联电路中的电流关系时，连接了如图所示的电路。当开关S由断开到闭合时，关于两个电流表的示数变化情况，你认为正确的是 (　　)
A．A1的示数不变，A2的示数变大 B．A1的示数变小，A2的示数不变
C．A1的示数变大，A2的示数变小 D．A1的示数变大，A2的示数不变
14.如图所示的电路中，开关S闭合，电流表A1，A2的示数分别为I1，I2，I1与I2比较有（　　）
A．I1＞I2 B．I1=I2 C．I1＜I2 D．无法比较
15.L1、L2、L3三盏电灯串联在电路中，通电后发现L1最亮，L2较亮，L3最暗，则关于三灯中电流的说法正确的是（　　）
A．I1最大 B．I2最大 C．I3最大 D．一样大
16.如图甲所示的电路，闭合开关时，两灯泡均能发光。电路中两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别是(　　)
A．1.5A，0.3A B．1.2A，0.3A C．0.3A，1.2A D．0.3A，1.5A
三、实验探究题
17.为了探究并联电路的电流规律,小薇设计了如图所示的电路进行实验.
（1）在连接电路时,开关应处于　 　状态.
（2）小薇先将电流表接在L1所在的支路上,闭合开关后,看到灯L2发光,但灯L1不发光,电流表的示数为零,电路可能存在的故障是:　 　.
（3）排除故障后,她测出了L1、L2支路和干路上的电流分别为I1、I2和I,电流表示数如图中甲、乙、丙所示,可读出:I1=0.5A, I2 =　 　A,I=　 　A.根据测量结果,在误差允许范围内你认为并联电路中干路电流和各支路电流的关是:　 　(写出关系式即可).
（4）为了验证结论的普遍性,小薇可以采用的方法是:　 　.
（5）小敏连接了如图的实物连接图,此时,电流表测的是　 　(“L1”、“L2”、“干路”)的电流.若要测灯L2的电流,请你在图上只改动一根导线,完成电路的连接　 　.(在需改动的导线上打“×”,再画出重新连接后的导线)
答案
1.串联；4.5
2.A1；0.44
3.并联；只接一个电阻或将两电阻串联
4.0.52；0.98
5.4：3
6.0.5
7-16.B D A B C B A A D B
17.（1）断开
（2）L1断路或电流表开路
（3）0.52；1；I=I1+I2
（4）换不同规格的灯泡,继续做几次实验干路
（5）干路；
