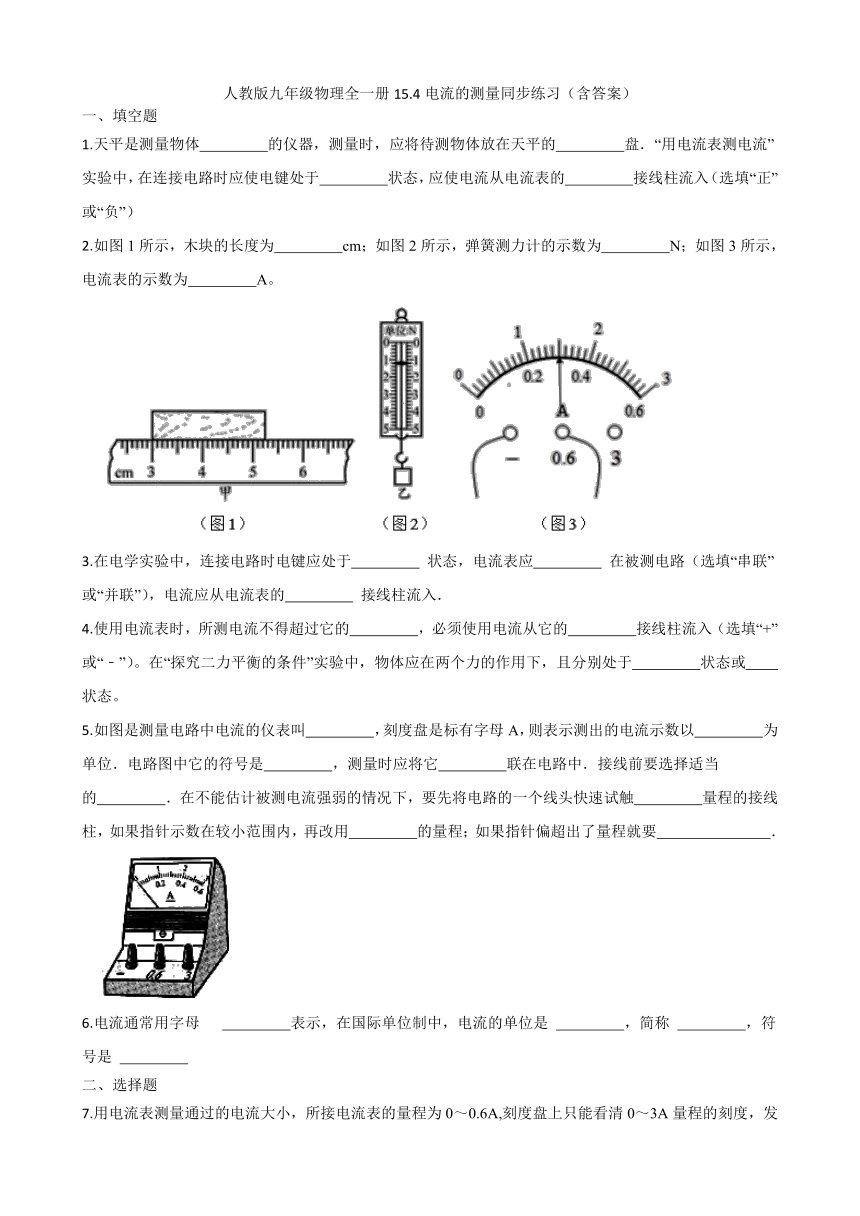

人教版九年级物理全一册15.4电流的测量同步练习（含答案）

人教版九年级物理全一册15.4电流的测量同步练习（含答案）
一、填空题
1.天平是测量物体　 　的仪器，测量时，应将待测物体放在天平的　 　盘．“用电流表测电流”实验中，在连接电路时应使电键处于　 　状态，应使电流从电流表的　 　接线柱流入（选填“正”或“负”）
2.如图1所示，木块的长度为　 　cm；如图2所示，弹簧测力计的示数为　 　N；如图3所示，电流表的示数为　 　A。
3.在电学实验中，连接电路时电键应处于　 　 状态，电流表应　 　 在被测电路（选填“串联”或“并联”），电流应从电流表的　 　 接线柱流入．
4.使用电流表时，所测电流不得超过它的　 　，必须使用电流从它的　 　接线柱流入（选填“+”或“﹣”）。在“探究二力平衡的条件”实验中，物体应在两个力的作用下，且分别处于　 　状态或　 　状态。
5.如图是测量电路中电流的仪表叫　 　，刻度盘是标有字母A，则表示测出的电流示数以　 　为单位．电路图中它的符号是　 　，测量时应将它　 　联在电路中．接线前要选择适当的　 　．在不能估计被测电流强弱的情况下，要先将电路的一个线头快速试触　 　量程的接线柱，如果指针示数在较小范围内，再改用　 　的量程；如果指针偏超出了量程就要　 　．
6.电流通常用字母　 　 　表示，在国际单位制中，电流的单位是 　 　，简称 　 　，符号是 　 　
二、选择题

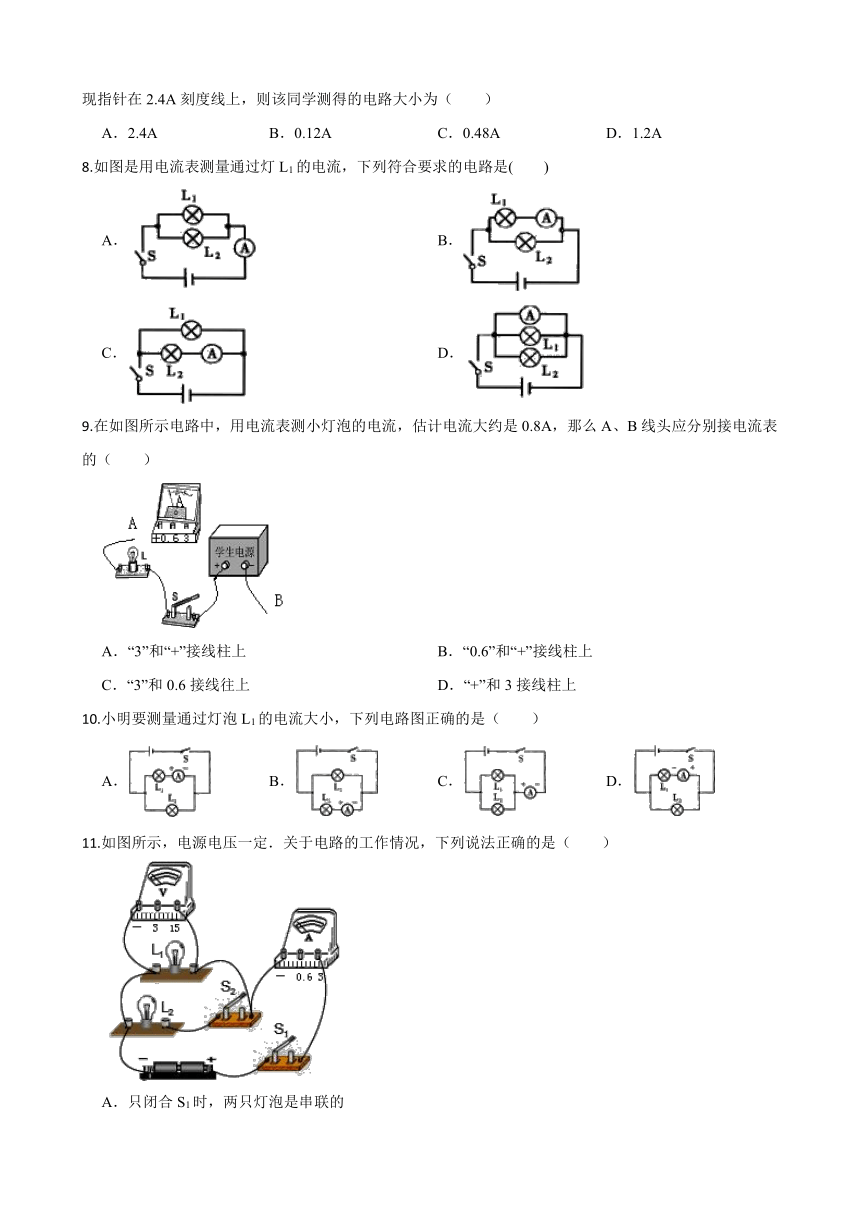

7.用电流表测量通过的电流大小，所接电流表的量程为0～0.6A,刻度盘上只能看清0～3A量程的刻度，发现指针在2.4A刻度线上，则该同学测得的电路大小为（　　）
A．2.4A B．0.12A C．0.48A D．1.2A
8.如图是用电流表测量通过灯L1的电流，下列符合要求的电路是(　　)
A． B．
C． D．
9.在如图所示电路中，用电流表测小灯泡的电流，估计电流大约是0.8A，那么A、B线头应分别接电流表的（　　）
A．“3”和“+”接线柱上 B．“0.6”和“+”接线柱上
C．“3”和0.6接线往上 D．“+”和3接线柱上
10.小明要测量通过灯泡L1的电流大小，下列电路图正确的是（　　）
A． B． C． D．
11.如图所示，电源电压一定．关于电路的工作情况，下列说法正确的是（　　）

A．只闭合S1时，两只灯泡是串联的
B．若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大
C．若电压表和电流表位置对调，则闭合S1 S2后两表都被烧坏
D．若灯L1被短路，闭合S1、S2后，则灯L1不亮，灯L2亮，电流表损坏
12.下列关于实验仪器使用的说法中，正确的是（　　）
A．使用弹簧测力计时，可以超过它的量程
B．使用天平测量物体质量时，应将法码放在左盘
C．使用电流表时，应使电流从“+”接线柱流入，从“﹣”接线柱流出
D．使用液体温度计测量水温时，将温度计放入水中后应马上读数
13.下列电路中，电流表测L1灯电流的是（　　）
A． B．
C． D．
14.在如图所示的容器中装着含有大量阴、阳离子的溶液，当溶液中插入连有电源的电极时，大量离子定向移动形成电流.测得在5s内共有5C正电荷和5C的负电荷通过容器的竖直界面OO’，则电路中电流表读数应为（　　）
A．0A B．1A C．2A D．5A
15.如图所示的电路，合上开关，小灯泡正常发光。若将小灯泡和电流表的位置互换，则合上开关后的现象是（　　）
A．小灯泡不发光 B．小灯泡仍正常发光
C．小灯泡会烧坏 D．电压表和电流表都没有示数
三、实验探究题
16.在探究并联电路电流规律的实验中，如图甲是实验的电路图．
（1）电流表应　 　 （选填“串联”或“并联”）在被测电路中．若要测量干路电流，则电流表应接在甲图中的　 　点．
（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是　 　；在排除故障后，电流表的示数如图丙所示，则电流表的示数为　 　 A．
（3）下表是小亮同学在实验中用两盏规格相同的灯泡得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．请指出小亮的探究过程的两点不妥之处：
①　 　．
②　 　．
A点电流IA B点电流IB C点电流IC
0.16A 0.16A 0.32A
（4）小丽同学使用的小灯泡L1、L2铭牌分别为“3.8V 0.3A”、“1.5V 0.3A”，按甲图连接好电路后，闭合开关，发现小灯泡L2强烈发光后很快就熄灭，而小灯泡L1的亮度不变．原因是　 　．请你帮她提出一个合理的改进意见　 　．
答案
1.质量；左；断开；正
2.2.25；1.2；0.3
3.断开；串联　；正
4.量程；+；静止；匀速直线运动
5.电流表；安培；；串联；量程；大；小；使用大量程
6.I；安培；安；A
7-15.C B D A B C C C B
16.（1）串联；C
（2）电流表正负接线柱接反了；0.24
（3）用两盏规格相同的灯泡；只测了一组数据
（4）电源电压大于小灯泡L2的额定电压1.5V小于小灯泡L1的额定电压3.8V；电源电压应为1.5V（或用一节干电池作为电源）
