人教版九年级物理全一册15.5串、并联电路中电流的规律同步练习（含答案）

人教版九年级物理全一册15.5串、并联电路中电流的规律同步练习（含答案）

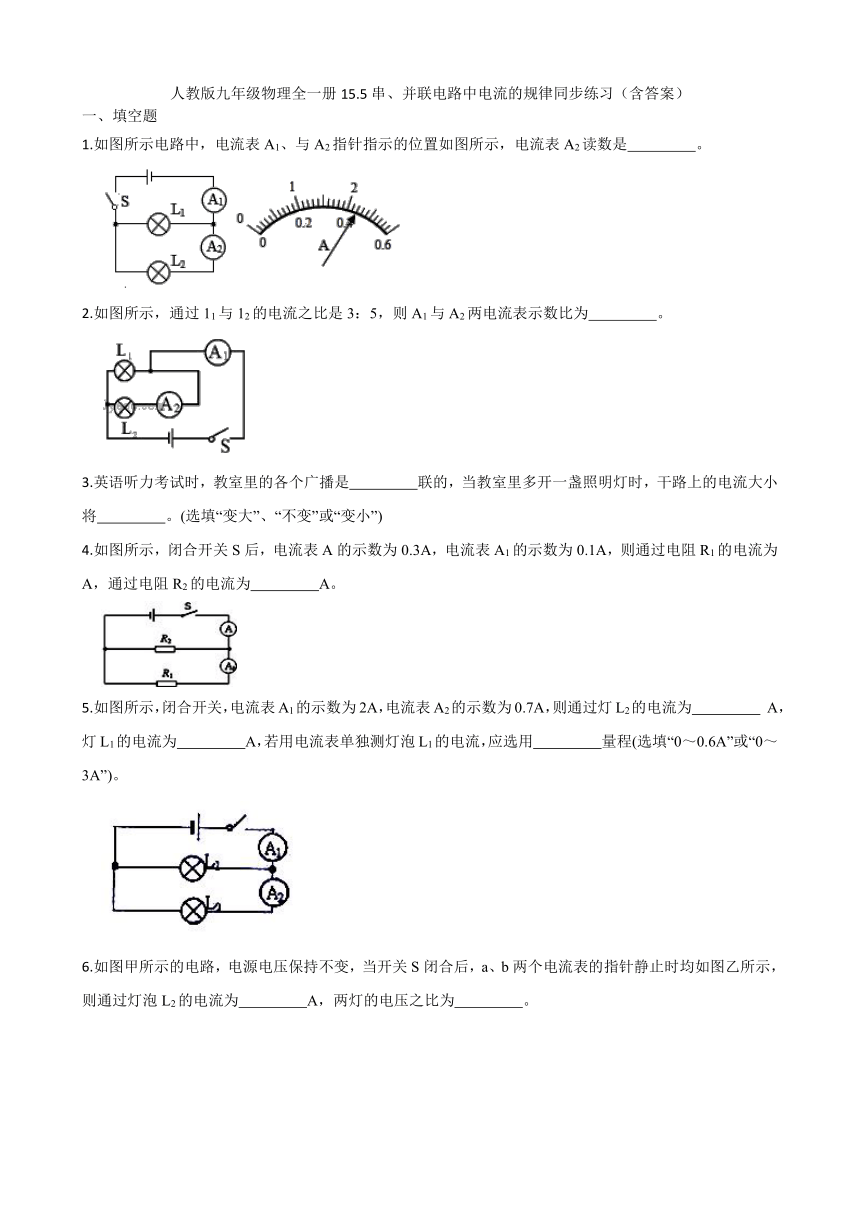

一、填空题
1.如图所示电路中，电流表A1、与A2指针指示的位置如图所示，电流表A2读数是　 　。
2.如图所示，通过11与12的电流之比是3：5，则A1与A2两电流表示数比为　 　。
3.英语听力考试时，教室里的各个广播是　 　联的，当教室里多开一盏照明灯时，干路上的电流大小将　 　。(选填“变大”、“不变”或“变小”)
4.如图所示，闭合开关S后，电流表A的示数为0.3A，电流表A1的示数为0.1A，则通过电阻R1的电流为　 　A，通过电阻R2的电流为　 　A。
5.如图所示，闭合开关，电流表A1的示数为2A，电流表A2的示数为0.7A，则通过灯L2的电流为　 　 A，灯L1的电流为　 　A，若用电流表单独测灯泡L1的电流，应选用　 　量程(选填“0～0.6A”或“0～3A”)。

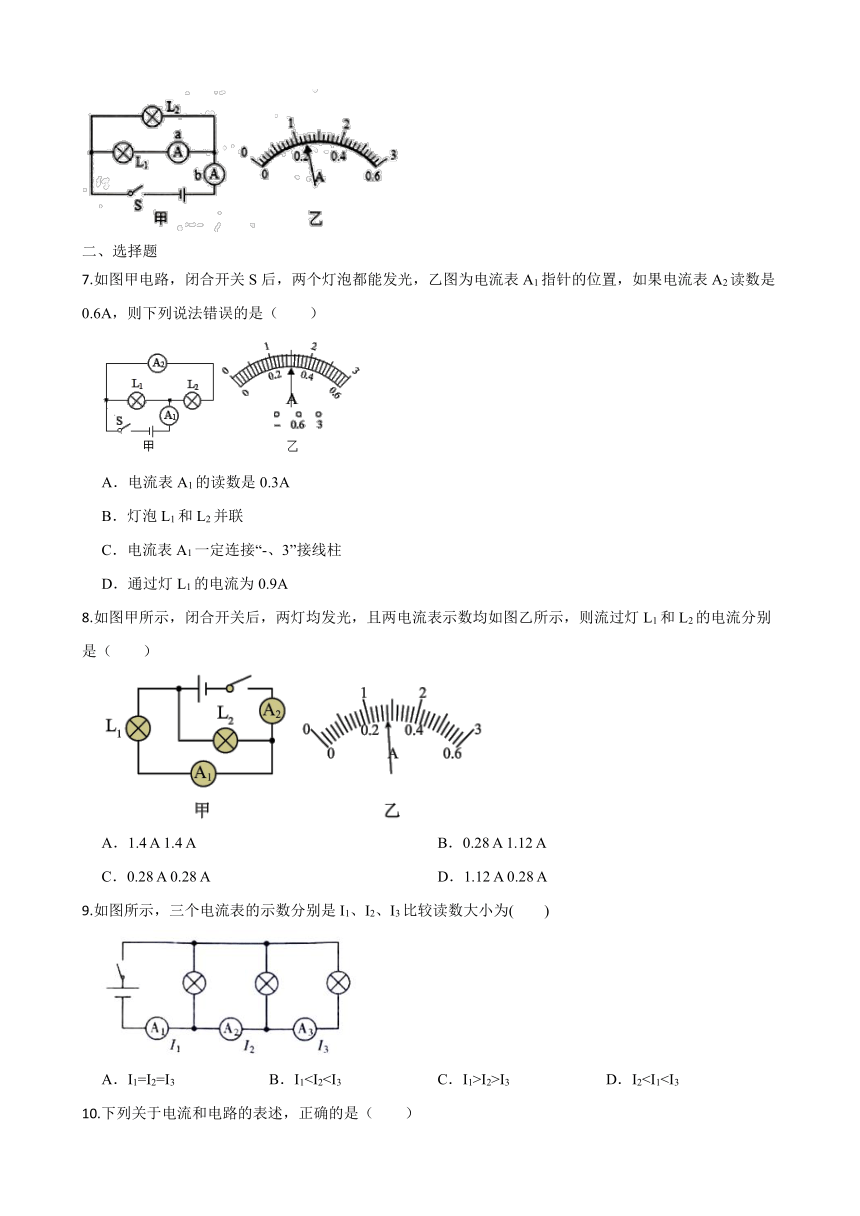

6.如图甲所示的电路，电源电压保持不变，当开关S闭合后，a、b两个电流表的指针静止时均如图乙所示，则通过灯泡L2的电流为　 　A，两灯的电压之比为　 　。
二、选择题
7.如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法错误的是（　　）
A．电流表A1的读数是0.3A
B．灯泡L1和L2并联
C．电流表A1一定连接“-、3”接线柱
D．通过灯L1的电流为0.9A
8.如图甲所示，闭合开关后，两灯均发光，且两电流表示数均如图乙所示，则流过灯L1和L2的电流分别是（　　）
A．1.4 A 1.4 A B．0.28 A 1.12 A
C．0.28 A 0.28 A D．1.12 A 0.28 A
9.如图所示，三个电流表的示数分别是I1、I2、I3比较读数大小为(　　)
A．I1=I2=I3 B．I1I2>I3 D．I210.下列关于电流和电路的表述，正确的是（　　）
A．电荷的移动方向就是电流的方向
B．并联电路中各支路的电流大小一定不相等
C．串联电路中电流从正极流向负极的过程中，电流越来越小
D．测电流时，电流表和被测用电器串联，电流从表的正接线柱流进
11.如图所示，电源电压保持不变，只闭合开关S时，电流表的示数为0.2A，若再闭合开关S1，发现电流表的示数为0.5A，此时通过R1的电流为I1，通过R2的电流为I2，则（　　）
A．I1：I2=2：5 B．I1：I2=3：5 C．R1：R2=3：2 D．R1：R2=2：3
12.有关电路中的电流正确的说法是 （　　）
A．电流从正极流出时最大，回到负极时最小
B．用电器工作时会消耗电流，从而使电流减小
C．在并联电路中，干路上的电流比任一支路上的电流都大
D．在串联电路中，流过用电器的电流比流过导线的电流大
13.电流表测某并联电路中两支路的电流分别为0.4安、1.3安， 则干路中的电流为（）
A．0.9安；　 B．1.7安； C．0.4安；　 D．1.3安
14.如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是（　　）
A．Ia=Id B．Ia＜Ib C．Ib＞Ic D．Ic=Id
15.如图所示的电路，当开关S闭合后，电流表A1、A2的示数之比是，则通过灯L1和L2的电流之比为（　　）
A． B． C． D．
三、实验探究题
16.用如图所示的电路探究并联电路中的电流关系。
（1）闭合开关，发现L1亮，而L2不亮。小明认为L2不亮的原因是L2短路，你认为他的判断是　 　（选填“正确”或“错误”）的。
（2）小明将电路中右侧的a导线与电流表“0.6”接线柱相连的那一端接到“﹣”接线柱上，其它都不动。这样连接的目的是测　 　的电流（选填“干路”或“L2”）请评价其可行性并说明理由：　 　,　 　.
电流表的测量对象 电流表的示数I/A
L1所在的支路 0.30
L2所在的支路 0.20
干路 0.50
（3）小明改正（2）中错误后将实验数据记录在下表中。分析表中数据。可得出并联电路中电流关系的结论。小明这样得出结论有何不妥之处？　 　，改进方法是　 　。
答案
1.0.44A
2.8：5
3.并；变大
4.0.1；0.2
5.0.7；1.3；0~3A
6.0.96；1∶1
7-15.A B C D D C B A A
16.（1）错误
（2）L2 ；不行；电流表的正负接线柱接反了
（3）实验次数太少，结论具有偶然性；换用不同规格的灯泡进行多次实验
