16.1 电压 同步练习（有解析）

电压同步练习
一、单选题
在国际单位制中，电压的单位是( )
A. 伏特 B. 安培 C. 欧姆 D. 库仑
下列最符合实际的估计值是( )
A. 一节新蓄电池的电压为 B. 我国家庭电路的电压为
C. 手机锂电池的电压为 D. 一节新干电池的电压为
关于电流与电压的说法，正确的是( )
A. 电路中有电流时，就一定有电压，因为电压是产生电流的原因
B. 电路中只要有电压，就一定会有电流
C. 导体内有大量的自由电荷，只要构成通路，导体中就会有电流
D. 以上说法都不正确
关于电流表和电压表的使用，下列说法正确的是( )
A. 两表都可以与被测电路串联使用
B. 若有两个量程，一般先用小量程试触
C. 两表都不能将两接线柱直接接到电源的两极上
D. 接入电路时，都应使电流从正接线柱流入，从负接线柱流出

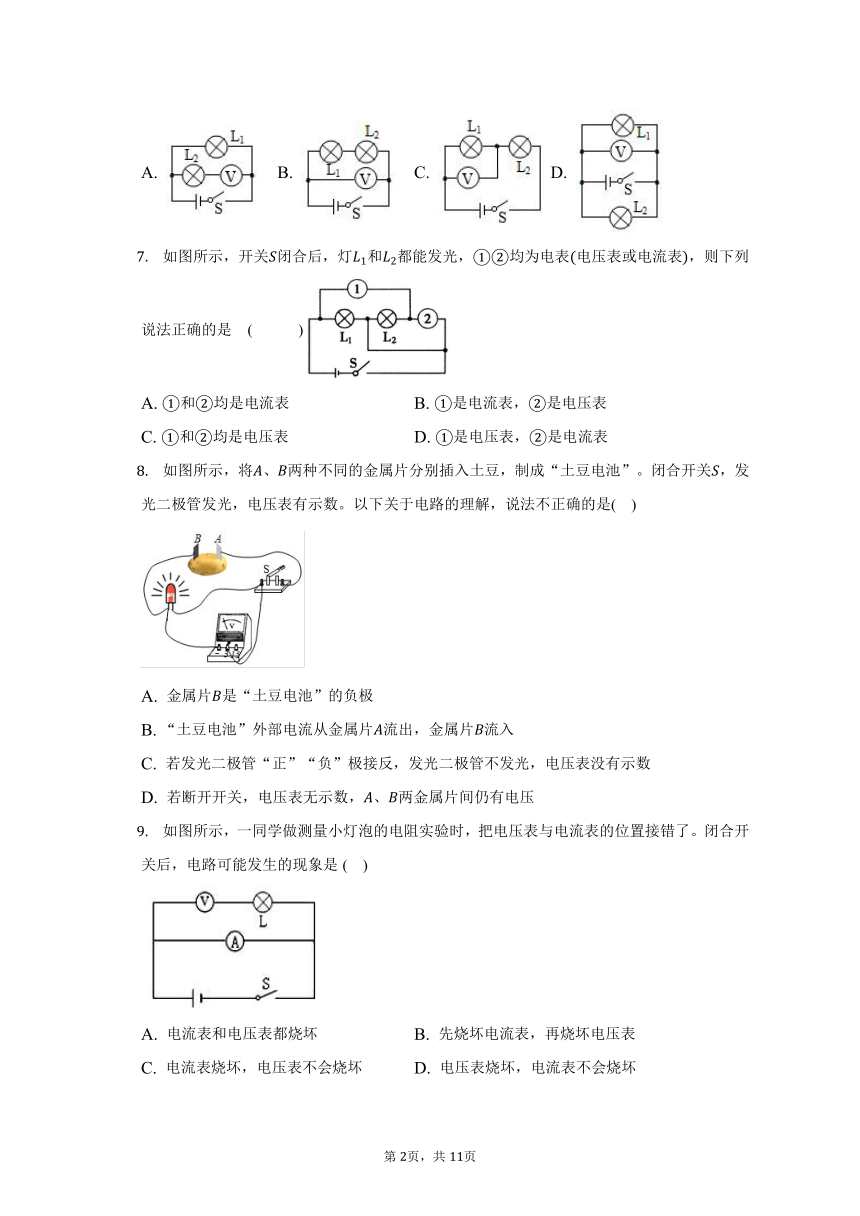

如图所示，用电压表测灯泡两端的电压的电路图，正确的是( )
A. B.
C. D.
在如图所示的电路中，当开关闭合时，能用电压表测出两端电压的是( )
A. B. C. D.
如图所示，开关闭合后，灯和都能发光，均为电表电压表或电流表，则下列说法正确的是 ( )
A. 和均是电流表 B. 是电流表，是电压表
C. 和均是电压表 D. 是电压表，是电流表
如图所示，将、两种不同的金属片分别插入土豆，制成“土豆电池”。闭合开关，发光二极管发光，电压表有示数。以下关于电路的理解，说法不正确的是( )
A. 金属片是“土豆电池”的负极
B. “土豆电池”外部电流从金属片流出，金属片流入
C. 若发光二极管“正”“负”极接反，发光二极管不发光，电压表没有示数
D. 若断开开关，电压表无示数，、两金属片间仍有电压
如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了。闭合开关后，电路可能发生的现象是( )
A. 电流表和电压表都烧坏 B. 先烧坏电流表，再烧坏电压表
C. 电流表烧坏，电压表不会烧坏 D. 电压表烧坏，电流表不会烧坏
如图，闭合开关后，下列说法正确的是( )
A. 灯泡和并联在电路中
B. 电流表不能测量灯泡的电流
C. 电压表测量灯泡两端的电压
D. 若发现：两电表均有示数，两灯中只有一个亮则一定是短路
如图所示，电路中开关闭合时电压表测量的是( )
A. 电源电压
B. 两端的电压
C. 两端的电压
D. 两端的电压和电源电压之和
如图所示电路，各元件完好，下列说法正确的是( )
A. 若甲、乙都是电压表，、都闭合，则和并联
B. 若甲、乙都是电流表，闭合、断开，则和串联
C. 若甲是电流表，乙是电压表，闭合、断开，则甲测的电流
D. 若甲是电压表，乙是电流表，闭合、断开，则甲的示数近似等于电源电压
二、填空题（本大题共5小题，共10.0分）
如图所示，图甲中电压表的分度值为 ，读数为 若使用前出现如图乙所示的情况，则原因是 。

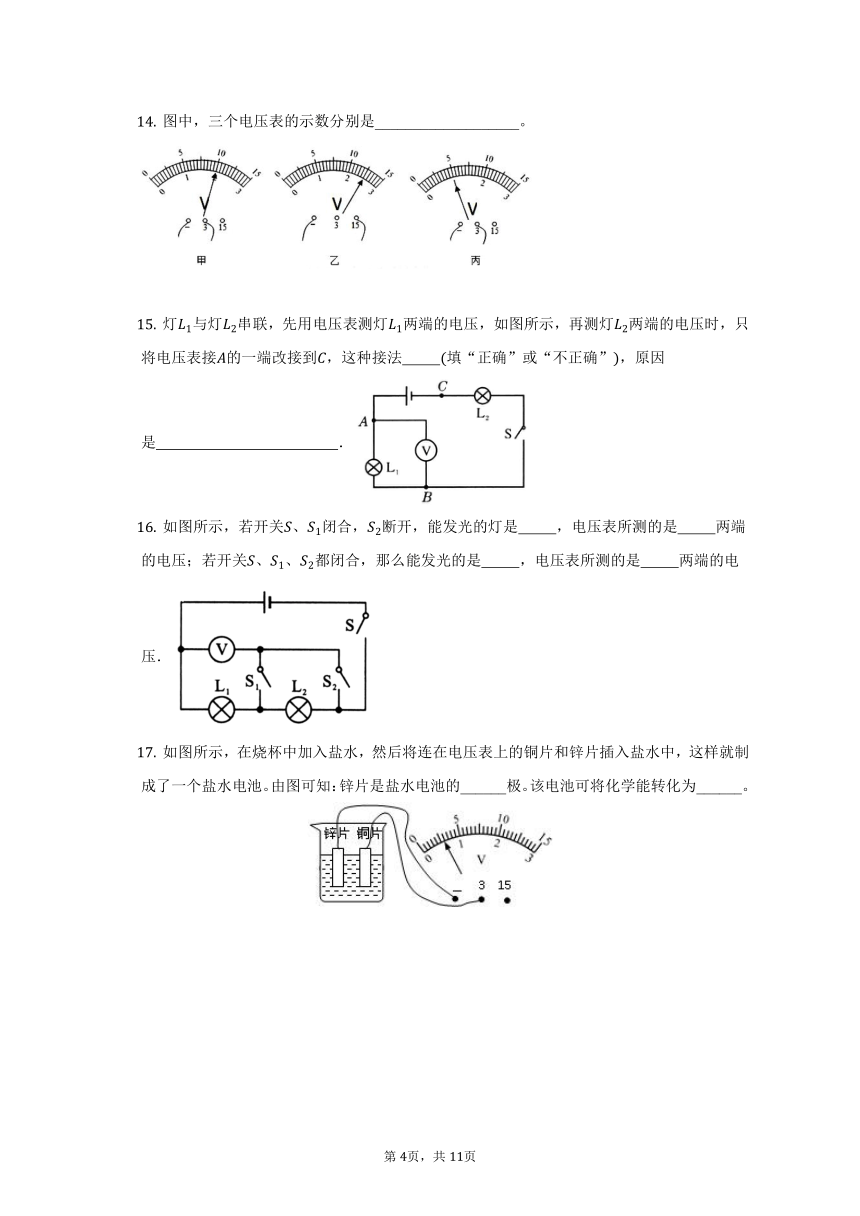

图中，三个电压表的示数分别是___________________。
灯与灯串联，先用电压表测灯两端的电压，如图所示，再测灯两端的电压时，只将电压表接的一端改接到，这种接法 填“正确”或“不正确”，原因是 ．
如图所示，若开关、闭合，断开，能发光的灯是 ，电压表所测的是 两端的电压；若开关、、都闭合，那么能发光的是 ，电压表所测的是 两端的电压．
如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。由图可知：锌片是盐水电池的______极。该电池可将化学能转化为______。

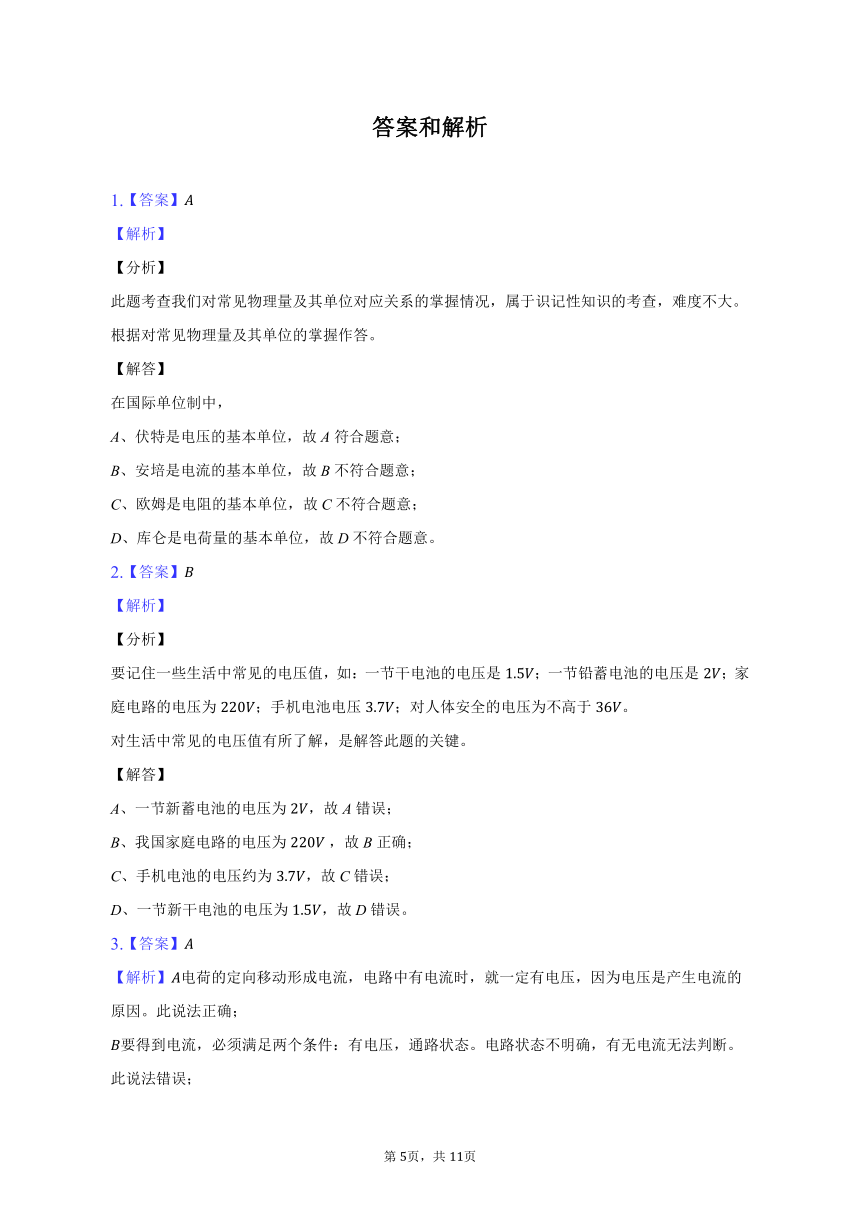

答案和解析
1.【答案】
【解析】
【分析】
此题考查我们对常见物理量及其单位对应关系的掌握情况，属于识记性知识的考查，难度不大。
根据对常见物理量及其单位的掌握作答。
【解答】
在国际单位制中，
A、伏特是电压的基本单位，故A符合题意；
B、安培是电流的基本单位，故B不符合题意；
C、欧姆是电阻的基本单位，故C不符合题意；
D、库仑是电荷量的基本单位，故D不符合题意。
2.【答案】
【解析】
【分析】
要记住一些生活中常见的电压值，如：一节干电池的电压是；一节铅蓄电池的电压是；家庭电路的电压为；手机电池电压；对人体安全的电压为不高于。
对生活中常见的电压值有所了解，是解答此题的关键。
【解答】
A、一节新蓄电池的电压为，故A错误；
B、我国家庭电路的电压为 ，故B正确；
C、手机电池的电压约为，故C错误；
D、一节新干电池的电压为，故D错误。
3.【答案】
【解析】电荷的定向移动形成电流，电路中有电流时，就一定有电压，因为电压是产生电流的原因。此说法正确；
要得到电流，必须满足两个条件：有电压，通路状态。电路状态不明确，有无电流无法判断。此说法错误；
要得到电流，必须满足两个条件：有电压，通路状态。虽然是通路，有无电压不确定，有无电流无法判断。此说法错误；
因为选项 A正确，此说法错误。
电压是使自由电荷发生定向移动形成电流的原因。
电压是形成电流的原因；得到持续电流的必要条件：有电压、电路是通路。
本题考查了电压、电流的形成。容易出错的是有些学生会错误地认为有电压一定有电流。
4.【答案】
【解析】
【分析】
略
【解答】
A.使用时，电流表要与被测用电器串联，电压表与被测用电器并联，故A错误；
B.为了保护电表不被烧毁，在使用前一般都先用大量程并试触，故B错误；
C.因为电流表电阻太小，相当于导线，若把电流表直接连接到电源两极，电流会很大，烧坏电流表，所以，不允许把电流表直接连接到电源两极，但电压表可以并联在电源两端，但电压需小于电压表的量程，故C错误；
D.根据电压表、电流表的使用方法：电流都要从“”接线柱入，从“”接线柱出，故D正确。
故选D。

5.【答案】
【解析】
【分析】
根据电压表的正确使用方法进行分析，即电压表与被测用电器并联，电流必须从电压表的正接线柱流入，负接线柱流出。题目较为简单。
电压表应与被测电路并联，且电流从“”接线柱流进电压表即正接线柱靠近电源正极，从“”接线柱流出电压表。
【解答】
因为电压表串联在电路中，故AB选项错误；
C.电压表与灯泡并联，且电流从负接线柱流入、正接线柱流出的，故C选项错误；
D.电压表与灯泡并联，电流从正接线柱流入、负接线柱流出的，故D选项正确。
故选D。
6.【答案】
【解析】解：
A、此时电压表串联在电路中，故A错误；
B、此电路是串联，电压表测量的是总电压，故B错误；
C、电压表并联在的两端，测量的是的两端的电压，故C错误；
中，两个灯泡并联，所以此时电压表可以看做测量的是的两端的电压，也可以看做是测量的总电压，故D正确。
故选：。
由电压表的使用方法可知：电压表测量两端电压，因此电压表必须并联在的两端。
本题考查电压表的正确使用方法的掌握情况，并且会判断出电压表测量的电压值。
7.【答案】
【解析】运用假设法对各选项依次分析，电流表相当于导线，电压表相当于断路．
8.【答案】
【解析】
【分析】
电压表需要并联接入电路中，电流从电压表的正接线柱流入，从负接线柱流出；
二极管断路，根据电压表的连接方式分析；
电源两端存在电压。
本题主要考查电压表的使用、半导体的性质等，能根据电压表的接法判断电源的正负极是本题的难点。
【解答】
、由图中电压表的正负接线柱可知，金属片为电源的正极，金属片为电源的负极，所以电流从流出，经过灯泡后回到负极，故A、B正确，不符合题意；
C、若发光二极管“正”“负”极接反，电路中无电流，此时电压表接在“土豆电池”的两端，电压表测量的是电源电压，有示数，故C错误，符合题意；
D、电源的两端是存在电压的，与外部电路的通断情况无关，故D正确，不符合题意。
故选：。
9.【答案】
【解析】解：由电路图可知，电压表与灯泡串联后与电流表并联，
由于电流表的内阻很小相当于导线，电压表的内阻很大相当于断路，
所以，电压表和灯泡被短路，不能工作，则电压表和灯泡不会烧坏，此时会造成电路中的电流过大，会烧坏电流表和电源。
故选：。
电压表的内阻很大在电路中相当于断路，电流表的内阻很小在电路中相当于导线，据此分析电路会出现的现象。
知道电压表的内阻很大在电路中相当于断路、电流表的内阻很小在电路中相当于导线是关键。
10.【答案】
【解析】
【分析】
本题考查了电路连接方式的判断，解决此类问题要结合串联电路和并联电路的特点选择合适的开关组合。
把几个用电器首尾相接，连入电路是串联；把几个用电器首首相接、尾尾相接，再连入电路，就是并联；
电压表测量时与用电器并联。
电流表无示数，说明电路有断路故障；电流表有示数，说明电路是通路，电压表有示数，说明电压表的正负接线柱与电源两极相连。
【解答】
A.由电路图可知，开关闭合，与首尾相接，两灯是串联的，控制所有灯泡，故A错误
．两灯是串联的，电流表可以测量灯泡 的电流，也可以测量灯泡 的电流，故B错误；
．电压表并联在灯泡两端，测量灯泡 两端的电压，故C错误；
．由于两灯泡串联，电流表有示数，只有一个灯泡亮，说明电路是通路，由于电压表并联在灯泡两端，电压表也有示数，则不能是短路，一定是短路，故D正确。
故选D。

11.【答案】
【解析】解：电压表的使用规则之一是：并联在电路中，即与被测电路并联；
此题中，开关闭合时，电压表与灯泡并联，故电压表是测两端的电压。
故选：。
电压表的使用规则是：并联在电路中；正接线柱靠近电源的正极，负接线柱靠近电源的负极；所测电压不能超过电压表的量程。
要判断电压表所测电压，关键是看电压表与哪部分电路并联。注意找出电路中的节点是判断的关键。
12.【答案】
【解析】
【分析】
此题主要考查串、并联电路，电流表和电压表的连接方式以及在电路中的作用，能根据其各自的特点来对电路的连接情况做出判断，是解答的关键。
电压表并联在电路中，在电路中可以看作开路；电流表必须串联在电路中，在电路中相当于导线；
电路元件首首相连、尾尾相连的连接方式是并联，因此根据仪表的连接方式以及在电路中的作用解答本题。
【解答】
A.若甲乙都是电压表，、都闭合，电流只有一条路径，则和串联，故A错误；
B.若甲乙都是电流表，闭合、断开，电流有两条路径，分别经过两个电阻，则和是并联，故B错误；
C.若甲电流表，乙是电压表，闭合、断开，电路中的简单电路，则甲表测电流，故C错误；
D.若甲是电压表，乙是电流表，闭合断开，则甲表串联在了电路中，测的是电源电压，故D正确。
故选D。

13.【答案】 ；；电压表未调零
【解析】略
14.【答案】；；
【解析】解：由图甲可知，电压表使用的量程为，分度值为，示数为；
由图乙可知，电压表的量程为，分度值为，示数为；
由图丙可知，电压表的量程为，分度值为，示数为；
故答案为：；；。
先根据使用的接线柱确定所选用的量程，再确定使用该量程时的分度值，最后根据指针位置读数。
本题考查了电压表的读数，明确量程和分度值是解题的关键。
15.【答案】不正确
电压表的正负接线柱接反了

【解析】略
16.【答案】灯泡、
灯泡
灯泡
灯泡

【解析】解：
若开关、闭合，断开时，电流逐个顺次流进灯泡、，、能发光，电压表与灯泡并联，测的是灯泡两端电压；若开关、、都闭合，电流流进灯泡后，直接流向负极，能发光的是灯泡，电压表与灯泡并联，测的是灯泡两端电压．
17.【答案】负 电能
【解析】解：由电压表的使用规则可知，锌片接电压表的负接线柱，故锌片是盐水电池的负极；盐水电池将化学能转化为电能。
故答案为：负；电能。
电压表的使用规则是：并联在电路中；电流从正接线柱流入，从负接线柱流出；所测电压不能超过电压表的量程；
盐水电池将化学能转化为电能。
明确电压表的使用方法以及电源的能量转化情况，可解答此题。
