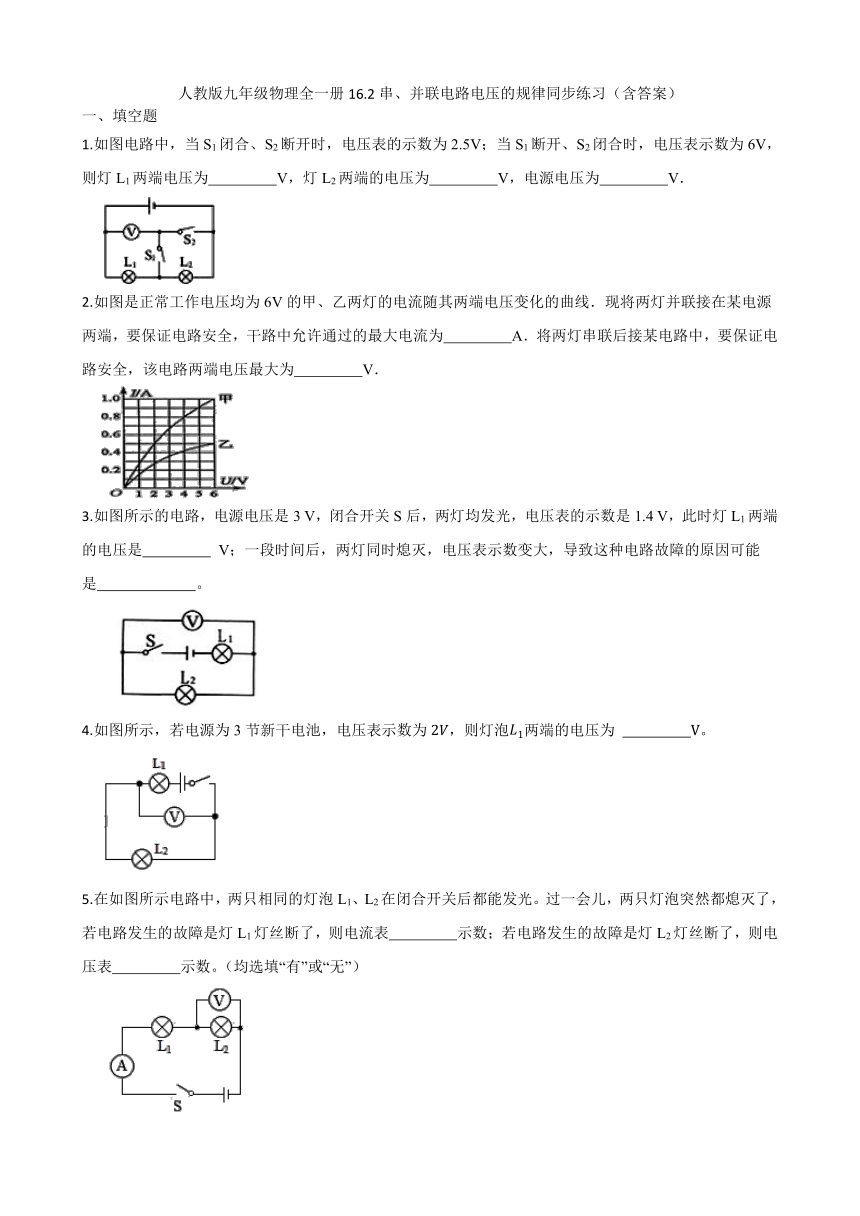

一、填空题
1.如图电路中，当S1闭合、S2断开时，电压表的示数为2.5V；当S1断开、S2闭合时，电压表示数为6V，则灯L1两端电压为　 　V，灯L2两端的电压为　 　V，电源电压为　 　V．
2.如图是正常工作电压均为6V的甲、乙两灯的电流随其两端电压变化的曲线．现将两灯并联接在某电源两端，要保证电路安全，干路中允许通过的最大电流为　 　A．将两灯串联后接某电路中，要保证电路安全，该电路两端电压最大为　 　V．
3.如图所示的电路，电源电压是3 V，闭合开关S后，两灯均发光，电压表的示数是1.4 V，此时灯L1两端的电压是　 　
V；一段时间后，两灯同时熄灭，电压表示数变大，导致这种电路故障的原因可能是　 　。
4.如图所示，若电源为3节新干电池，电压表示数为，则灯泡两端的电压为 　 　。
5.在如图所示电路中，两只相同的灯泡L1、L2在闭合开关后都能发光。过一会儿，两只灯泡突然都熄灭了，若电路发生的故障是灯L1灯丝断了，则电流表　 　示数；若电路发生的故障是灯L2灯丝断了，则电压表　 　示数。（均选填“有”或“无”）

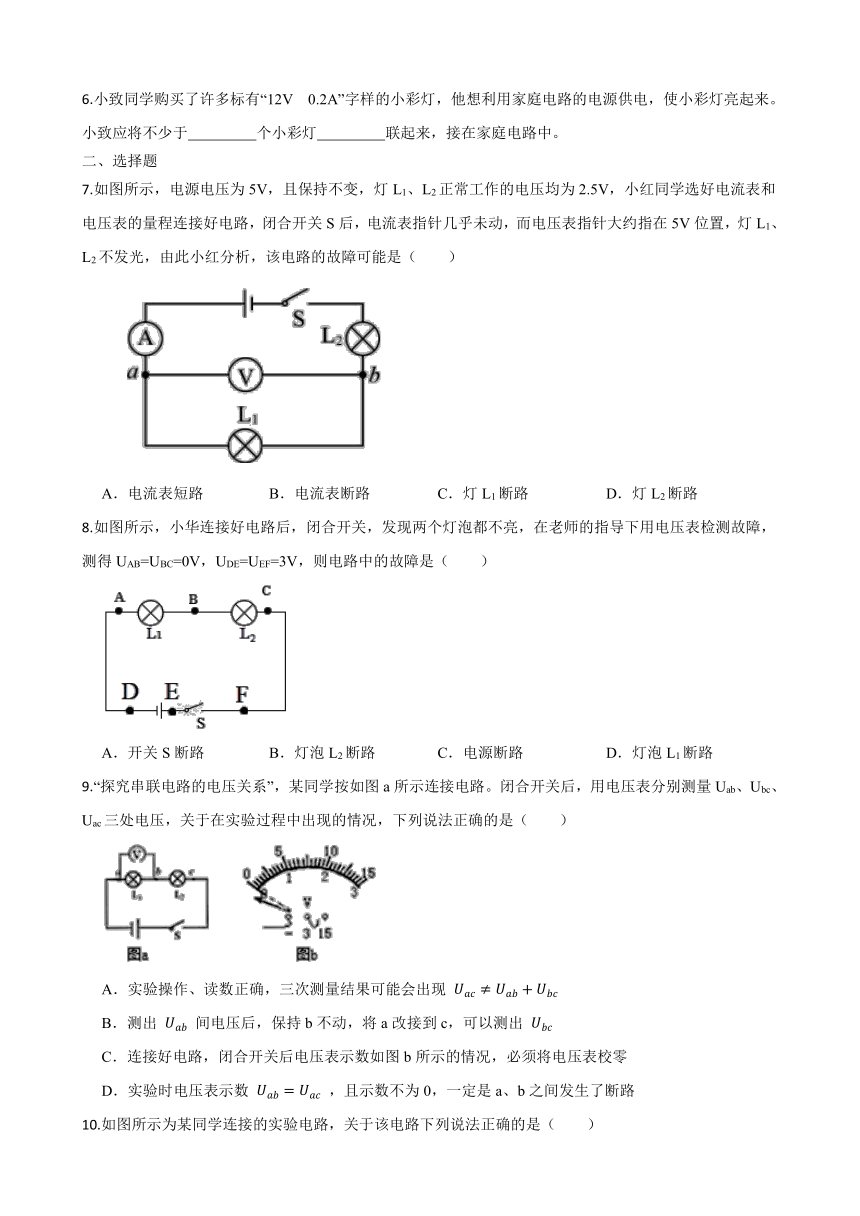

6.小致同学购买了许多标有“12V 0.2A”字样的小彩灯，他想利用家庭电路的电源供电，使小彩灯亮起来。小致应将不少于　 　个小彩灯　 　联起来，接在家庭电路中。
二、选择题
7.如图所示，电源电压为5V，且保持不变，灯L1、L2正常工作的电压均为2.5V，小红同学选好电流表和电压表的量程连接好电路，闭合开关S后，电流表指针几乎未动，而电压表指针大约指在5V位置，灯L1、L2不发光，由此小红分析，该电路的故障可能是（　　）
A．电流表短路 B．电流表断路 C．灯L1断路 D．灯L2断路
8.如图所示，小华连接好电路后，闭合开关，发现两个灯泡都不亮，在老师的指导下用电压表检测故障，测得UAB=UBC=0V，UDE=UEF=3V，则电路中的故障是（　　）
A．开关S断路 B．灯泡L2断路 C．电源断路 D．灯泡L1断路
9.“探究串联电路的电压关系”，某同学按如图a所示连接电路。闭合开关后，用电压表分别测量Uab、Ubc、Uac三处电压，关于在实验过程中出现的情况，下列说法正确的是（　　）
A．实验操作、读数正确，三次测量结果可能会出现
B．测出 间电压后，保持b不动，将a改接到c，可以测出
C．连接好电路，闭合开关后电压表示数如图b所示的情况，必须将电压表校零
D．实验时电压表示数 ，且示数不为0，一定是a、b之间发生了断路
10.如图所示为某同学连接的实验电路，关于该电路下列说法正确的是（　　）
A．灯L1亮，灯L2不亮，电流表无示数
B．灯L1亮，灯L2不亮，电流表有示数
C．灯L1不亮，灯L2亮，电流表有示数
D．灯L1不亮，灯L2亮，电流表无示数
11.如图1所示，当开关S闭合后，两只灯池均发光，两表均有示数。过一段时间后，发现电压表示数变大，电流表示数也变大。经检在除小灯泡外其余器材的连接良好，造成这种情况的原因可能是（　　）
A．灯L1断路 B．灯L1短路
C．灯L2短路 D．灯L1、L2均断路
12.如图所示，当开关S闭合时，发现两灯均不亮，电压表指针偏转，电流表示数为零。该电路的故障可能是（　　）
A．灯L1的灯丝断了 B．灯L2的灯丝断了
C．灯L1的接线短路 D．灯L2的接线短路
13.某同学利用图示电路研究并联电路电流的规律。闭合开关S再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度。产生这种现象的原因可能是（　　）
A．小灯泡Ll发生短路 B．小灯泡L2发生短路
C．电流表使用的量程小了 D．电流表的接线柱接反了
14.如图所示，当开关S闭合后，灯泡L1、L2均发光，电压表 电流表均有示数。一段时间后，发现两灯都熄灭，电流表和电压表示数均变为零，原因可能是（　　）
A．灯L1断路 B．灯L2断路 C．灯L1短路 D．灯L2短路
15.如图所示的电路，电源电压不变，闭合开关S，灯L1和L2均发光，一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（　　）
A．灯L1短路 B．灯L1开路 C．灯L2短路 D．灯L2开路
三、实验探究题
16.图甲是“探究串联电路中用电器两端的电压与电源两端电压的关系”的实验电路图。实验中，只要用电压表分别测出A与B、B与C以及A与C之间的电压，就可以找出串联电路中各用电器两端的电压与电源两端电压的关系。
（1）实验过程中连接电路时，开关应该 　 　，且应选用规格 　　（选填：相同、不相同）的灯泡；
（2）某同学对照图甲及实验设计后认为：用一块电压表分别测A与B以及B与C之间的电压时，需要对电路进行改接，为了不反复拆接电压表，优化实验过程。于是，他设计了图乙所示的电路，他的思路是：只闭合开关S和S1，电压表测L1的电压，只闭合开关S和S2，电压表就可以测L2的电压。这种设计思路是 　 　（选填：正确、错误）的，因为 　 　。
（3）在另一组同学正确的实验过程中，闭合开关后两灯均正常发光，电压表分别接在AB和AC两点时，电压表的指针均指在了图丙所示的位置，则在此过程中，灯泡L2两端的电压大小为 　 　V。
答案
1.2.5；3.5；6
2..5；8
3.1.6；灯L2开路
4.2.5
5.无；有
6.19；串
7-15.C A A B C A C B B
16.（1）断开；不相同 （2）错误；电压表的正负接线柱接反了。 （3）5.2
