课件6张PPT。电压和电压表的使用 量程3V 量程15V
每大格1V，每小格0.1V 每大格5V，每小格0.5V Zx.xk

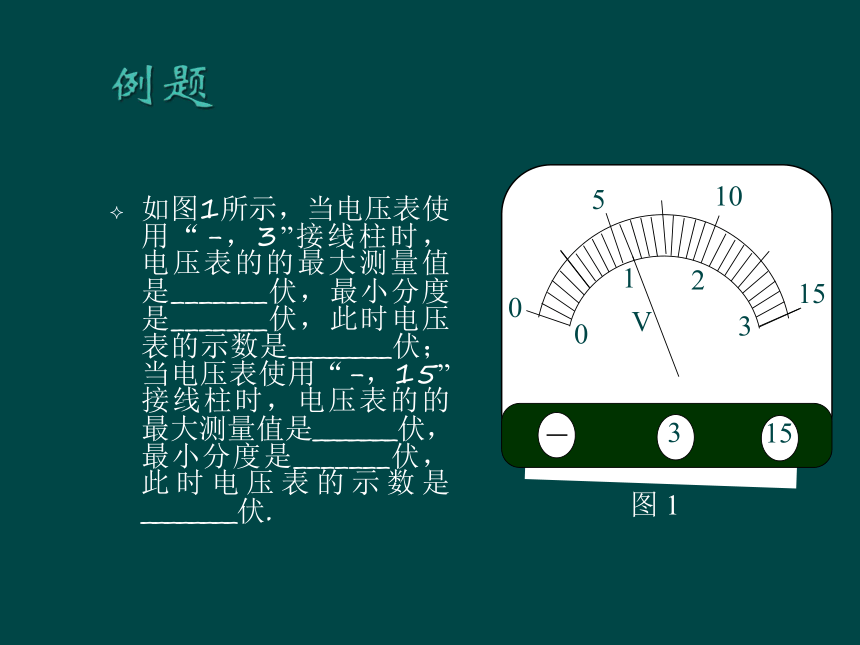

如图1所示，当电压表使用“-，3”接线柱时，电压表的的最大测量值是_______伏，最小分度是_______伏，此时电压表的示数是________伏；当电压表使用“-，15”接线柱时，电压表的的最大测量值是_______伏，最小分度是_______伏，此时电压表的示数是________伏.
当电压表使用“-，3”接线柱时，最大测量值是3V，最小分度是0.1V，此时电压表的示数为1.1V；当电压表使用“-，15”接线柱时，最大测量值是15V，最小分度是0.5V，此时电压表的示数为5.5V.
Z.x.x. K 共同点是：
①都要选择量程；
②都要在弄清最小刻度值后再度数；
③都要使电流从正接线柱流进，从负接线柱流出.
它们的不同点是：
①电流表是串联在被测电路中，电压表要与被测电路并联；
②电流表的两个接线柱不允许直接接到电源的两个极上，而电压表在被测量范围内，可以这样连接.学科网 如图2所示，两个灯泡组成串联电路，电源电压是6V.闭合开关S后，两灯均不发光，用一只理想电压表测量，电路中ab间的电压为零，bc间的电压为6V.则电路中的故障可能为：
A .L1短路且L2断路
B. L1 、L2均断路
C. L1断路且L2短路
D. 只有L2断路
?
