2022—2023学年物理人教版九年级上册第十五章 电流和电路 能力巩固题（含答案）

2022—2023学年物理人教版九年级上册第十五章 电流和电路 能力巩固题含答案

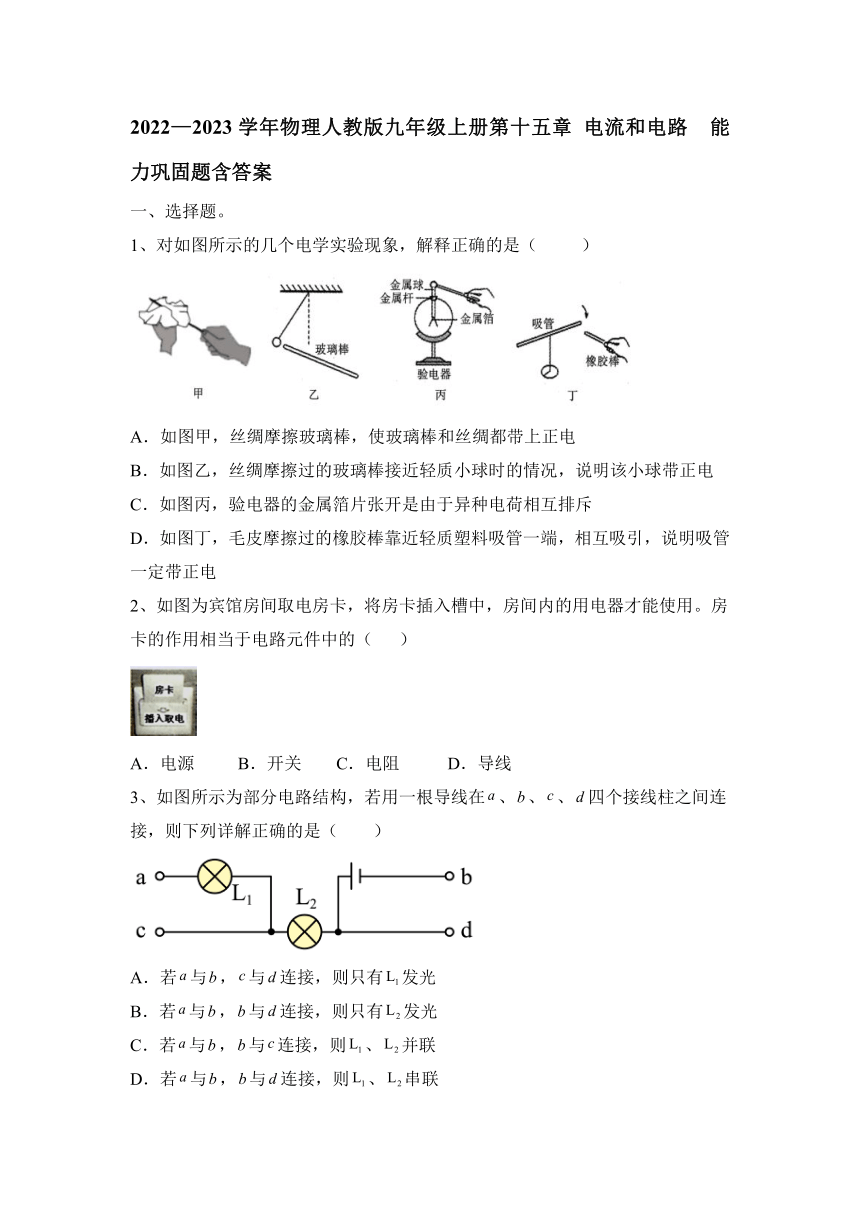

一、选择题。
1、对如图所示的几个电学实验现象，解释正确的是（ ）
A．如图甲，丝绸摩擦玻璃棒，使玻璃棒和丝绸都带上正电
B．如图乙，丝绸摩擦过的玻璃棒接近轻质小球时的情况，说明该小球带正电
C．如图丙，验电器的金属箔片张开是由于异种电荷相互排斥
D．如图丁，毛皮摩擦过的橡胶棒靠近轻质塑料吸管一端，相互吸引，说明吸管一定带正电
2、如图为宾馆房间取电房卡，将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路元件中的（ ）
A．电源 B．开关 C．电阻 D．导线
3、如图所示为部分电路结构，若用一根导线在、、、四个接线柱之间连接，则下列详解正确的是（ ）
A．若与，与连接，则只有发光
B．若与，与连接，则只有发光
C．若与，与连接，则、并联
D．若与，与连接，则、串联

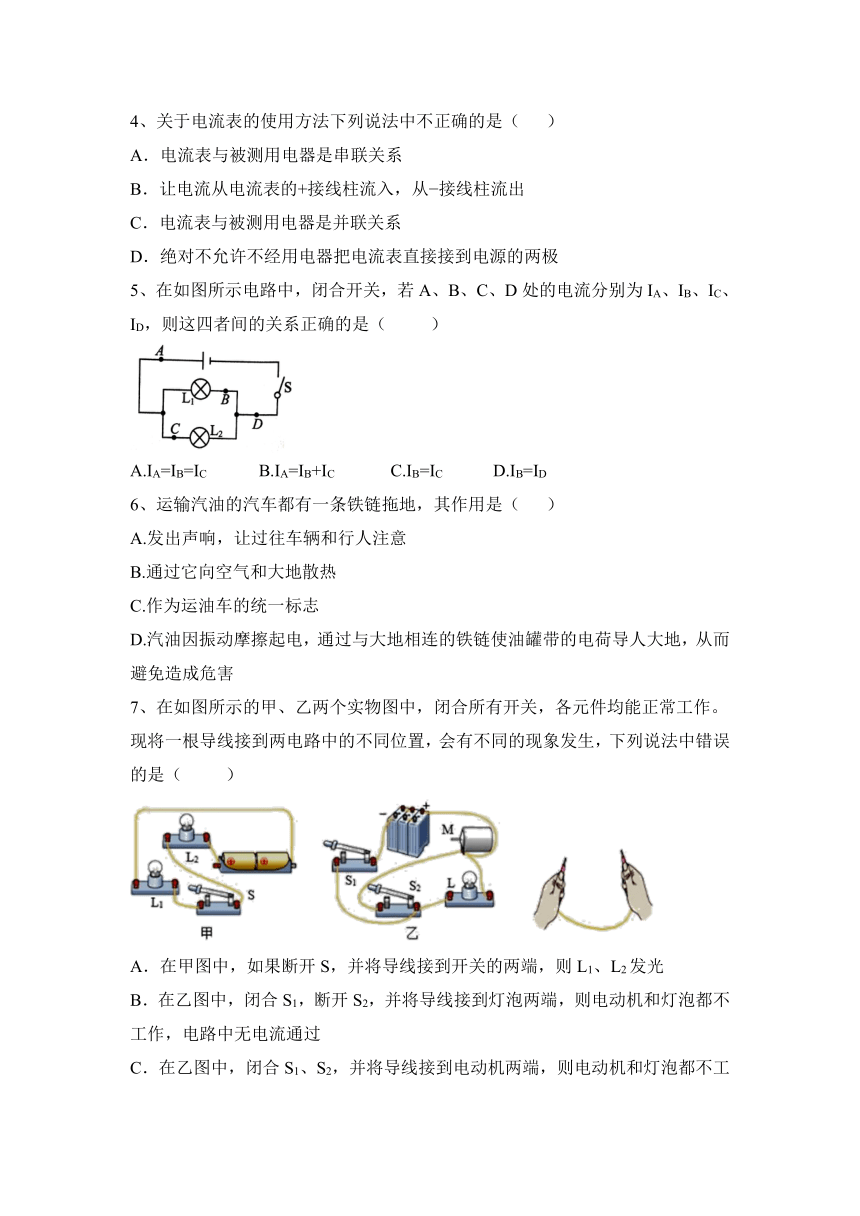

4、关于电流表的使用方法下列说法中不正确的是（ ）
A．电流表与被测用电器是串联关系
B．让电流从电流表的+接线柱流入，从 接线柱流出
C．电流表与被测用电器是并联关系
D．绝对不允许不经用电器把电流表直接接到电源的两极
5、在如图所示电路中，闭合开关，若A、B、C、D处的电流分别为IA、IB、IC、ID，则这四者间的关系正确的是（ ）
A.IA=IB=IC B.IA=IB+IC C.IB=IC D.IB=ID
6、运输汽油的汽车都有一条铁链拖地，其作用是（ ）
A.发出声响，让过往车辆和行人注意
B.通过它向空气和大地散热
C.作为运油车的统一标志
D.汽油因振动摩擦起电，通过与大地相连的铁链使油罐带的电荷导人大地，从而避免造成危害
7、在如图所示的甲、乙两个实物图中，闭合所有开关，各元件均能正常工作。现将一根导线接到两电路中的不同位置，会有不同的现象发生，下列说法中错误的是（ ）
A．在甲图中，如果断开S，并将导线接到开关的两端，则L1、L2发光
B．在乙图中，闭合S1，断开S2，并将导线接到灯泡两端，则电动机和灯泡都不工作，电路中无电流通过
C．在乙图中，闭合S1、S2，并将导线接到电动机两端，则电动机和灯泡都不工作

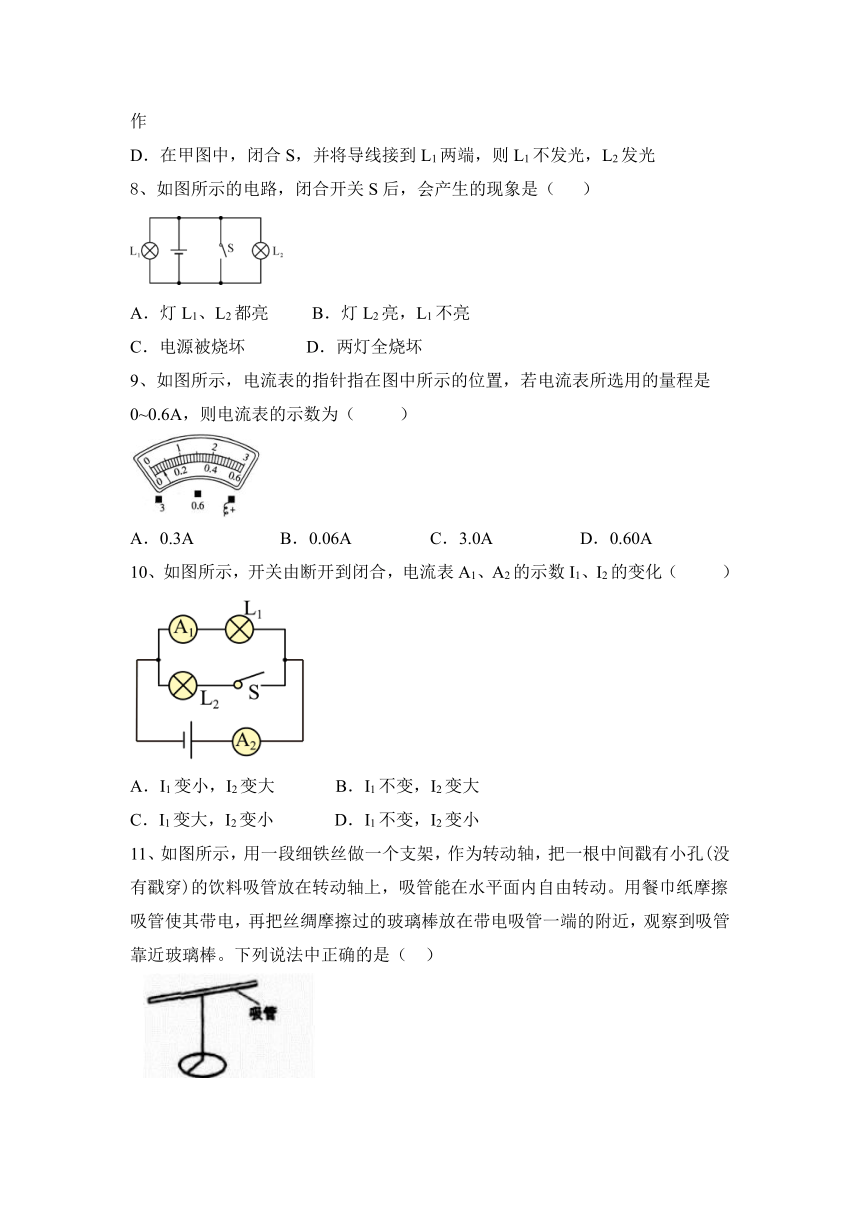

D．在甲图中，闭合S，并将导线接到L1两端，则L1不发光，L2发光
8、如图所示的电路，闭合开关S后，会产生的现象是（ ）
A．灯L1、L2都亮 B．灯L2亮，L1不亮
C．电源被烧坏 D．两灯全烧坏
9、如图所示，电流表的指针指在图中所示的位置，若电流表所选用的量程是0~0.6A，则电流表的示数为（ ）
A．0.3A B．0.06A C．3.0A D．0.60A
10、如图所示，开关由断开到闭合，电流表A1、A2的示数I1、I2的变化（ ）
A．I1变小，I2变大 B．I1不变，I2变大
C．I1变大，I2变小 D．I1不变，I2变小

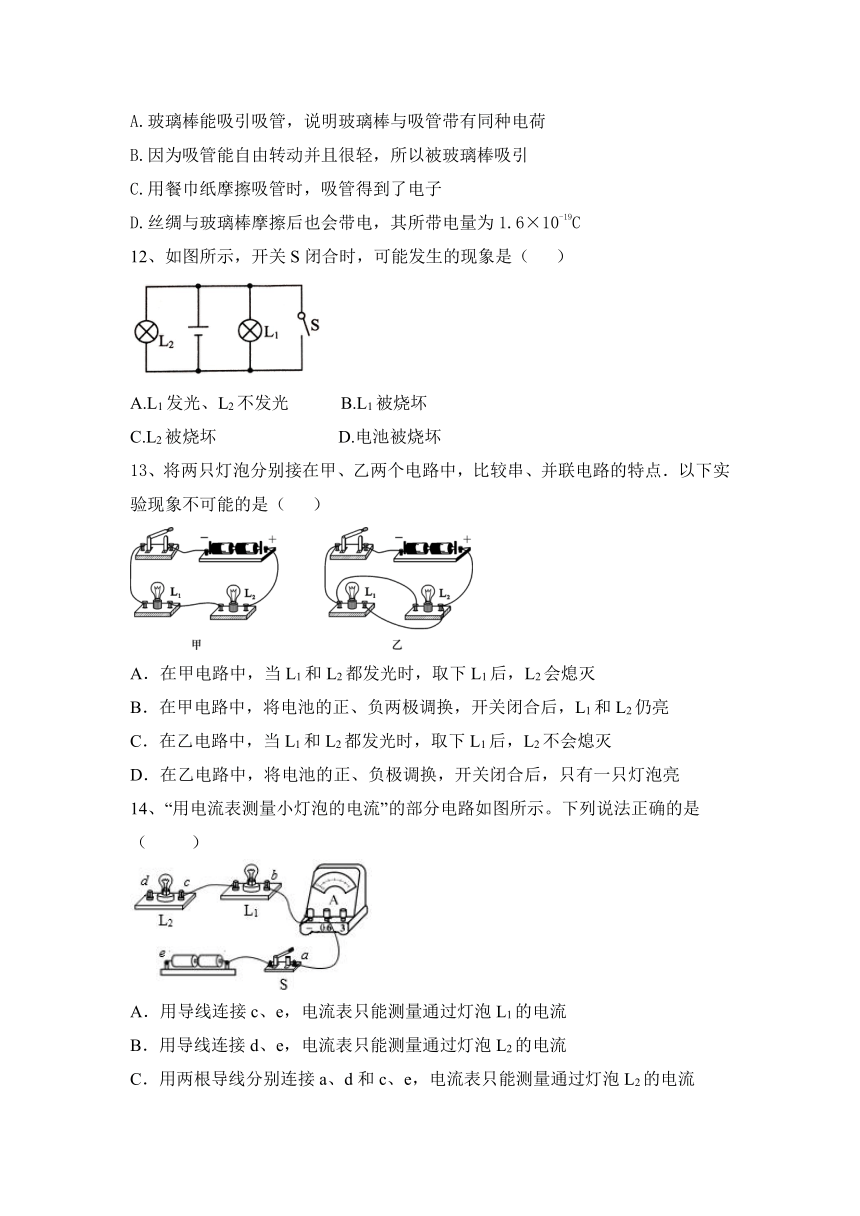

11、如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上，吸管能在水平面内自由转动。用餐巾纸摩擦吸管使其带电，再把丝绸摩擦过的玻璃棒放在带电吸管一端的附近，观察到吸管靠近玻璃棒。下列说法中正确的是（ ）

A.玻璃棒能吸引吸管，说明玻璃棒与吸管带有同种电荷
B.因为吸管能自由转动并且很轻，所以被玻璃棒吸引
C.用餐巾纸摩擦吸管时，吸管得到了电子
D.丝绸与玻璃棒摩擦后也会带电，其所带电量为1.6×10-19C
12、如图所示，开关S闭合时，可能发生的现象是（ ）
A.L1发光、L2不发光 B.L1被烧坏
C.L2被烧坏 D.电池被烧坏
13、将两只灯泡分别接在甲、乙两个电路中，比较串、并联电路的特点．以下实验现象不可能的是（ ）
A．在甲电路中，当L1和L2都发光时，取下L1后，L2会熄灭
B．在甲电路中，将电池的正、负两极调换，开关闭合后，L1和L2仍亮
C．在乙电路中，当L1和L2都发光时，取下L1后，L2不会熄灭
D．在乙电路中，将电池的正、负极调换，开关闭合后，只有一只灯泡亮
14、“用电流表测量小灯泡的电流”的部分电路如图所示。下列说法正确的是（ ）
A．用导线连接c、e，电流表只能测量通过灯泡L1的电流
B．用导线连接d、e，电流表只能测量通过灯泡L2的电流
C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L2的电流

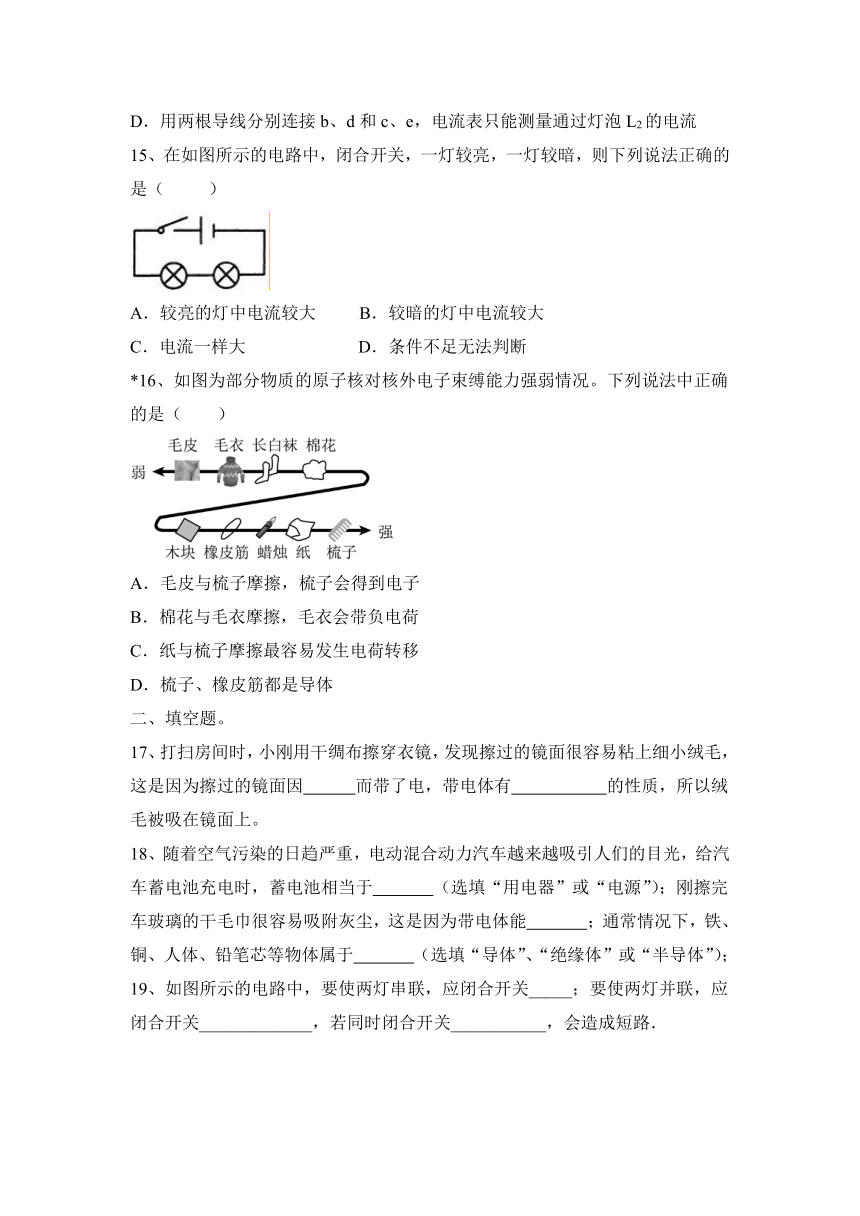

D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流
15、在如图所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是（ ）
A．较亮的灯中电流较大 B．较暗的灯中电流较大
C．电流一样大 D．条件不足无法判断
*16、如图为部分物质的原子核对核外电子束缚能力强弱情况。下列说法中正确的是（　　）
A．毛皮与梳子摩擦，梳子会得到电子
B．棉花与毛衣摩擦，毛衣会带负电荷
C．纸与梳子摩擦最容易发生电荷转移
D．梳子、橡皮筋都是导体
二、填空题。
17、打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛，这是因为擦过的镜面因 而带了电，带电体有 的性质，所以绒毛被吸在镜面上。
18、随着空气污染的日趋严重，电动混合动力汽车越来越吸引人们的目光，给汽车蓄电池充电时，蓄电池相当于　 　（选填“用电器”或“电源”）；刚擦完车玻璃的干毛巾很容易吸附灰尘，这是因为带电体能　 　；通常情况下，铁、铜、人体、铅笔芯等物体属于　 　（选填“导体”、“绝缘体”或“半导体”）；
19、如图所示的电路中，要使两灯串联，应闭合开关_____；要使两灯并联，应闭合开关_____________，若同时闭合开关___________，会造成短路．
20、下表是部分用电器的电流值，电器1、电器2、电器3可能是台灯、计算器或电饭煲中的一个。则台灯应该是电器 ，计算器应该是电器 。100 μA= mA，120mA= A。
电器1 电器2 电器3 手机充电器
100μA 0.2A 3A 120 mA
21、如图甲所示电路，闭合开关，电流表、的示数如图乙、图丙所示，则电流表的示数是___________A，通过小灯泡的电流是___________A。若只将小灯泡、的位置互换，闭合开关，电流表的示数___________。（选填“增大”“减小”或“不变”）
*22、如图为宾馆房间的取电房卡。将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路元件中的___________。给充电宝充电时，充电宝相当于简单电路中的___________；充电宝给手机充电时，充电宝相当于简单电路中的___________。
23、乘出租车时，小华的手刚接触车门就被“电”了一下，这是因为汽车在行驶过程中与空气 ，当小华接触时发生了放电现象．有拖地铁链的汽车，不易发生这种现象，这是利用铁链是 ，把产生的电荷导入地下．
24、电荷的定向移动形成 。
25、如上图甲所示的电蚊拍，具有灭蚊和照明等功能，图乙是其对应的电路图。当开关 时，只有灭蚊网通电起到灭蚊作用；当开关 时，灭蚊网与灯都通电同时起到灭蚊和照明作用。
三、作图题。
26、按如图所示实物图在方框内画出电路图．
　
四、实验题。
27、电学课上，老师曾讲过“开关的作用”，激发了小兰等同学对开关的控制作用的探究。小兰找来两只相同的小灯泡，装有两节干电池的电池盒，开关一只，导线若干。针对一只开关同时控制两盏电灯通断的情况画出电路图，如图所示。按图示电路探究了开关的控制作用。
请你思考回答问题：
按图　 　连接电路，开关闭合后，灯泡要亮一些。拧去一个小灯泡另一个小灯泡仍能继续发光，是按　 　图组成的电路。小兰发现学校教室里，也是一只开关控制两盏日光灯，教室里的日光灯采用的是　 　图所示的连接方法。（填“甲”或“乙”）
28、如图甲所示是小林做“探究串联电路电流特点”实验的电路图。
电流表的位置 A B C
电流I/A 0.3 0.3 1.5
（1）实验中，选择两个小灯泡的规格应该是__________（填“相同”或“不相同”）的，连接电路的过程中开关应该处于__________状态。
（2）上表是小林实验过程中设计的表格以及记录的数据：指出表格所记录的数据中明显错误的数值是__________，造成错误的原因是：__________ 。
（3）该实验表格设计有明显不当之处，是：____________________________。
（4）如图乙所示，是小聪和同学们探究串联电路特点的实验电路图
实验次数 电流表A1的电流/A 电流表A2的电流/A 电流表A3的电流/A
第一次 0.14 0.12 0.10
第二次 0.24 0.22 0.20
第三次 0.34 0.32 0.30
①连接电路，闭合开关，小聪准确读出三个电流表的示数并记录在表格中。为了得出更普遍的结论，他们更换了电源再做了两组实验，其记录数据的表格如上表。小刚分析实验数据后得出结论：电流从电源正极出发，经过L1、L2电流逐渐减小。请问造成这一现象的原因是__________________________。
②小聪观察实验现象，发现每次都是L1较亮、L2较暗，他也得出与小刚相同的结论，小梦指出小聪的结论不科学，请你帮忙设计一个实验来反驳小聪的结论，你设计的实验是：________________________________________。
五、计算类综合题。
29、某同学接成如图（a）所示的电路。当开关闭合后，两灯都正常发光，两只电流表的指针所指位置均如图（b）所示，求：
（1）通过灯L1的电流为多大？
（2）通过L2的电流为多大？
（3）若在工作过程中一条支路突然烧断，试说明电流表A1的示数将发生什么变化？
2022—2023学年物理人教版九年级上册第十五章 电流和电路 能力巩固题含答案
一、选择题。
1、对如图所示的几个电学实验现象，解释正确的是（ ）
A．如图甲，丝绸摩擦玻璃棒，使玻璃棒和丝绸都带上正电
B．如图乙，丝绸摩擦过的玻璃棒接近轻质小球时的情况，说明该小球带正电
C．如图丙，验电器的金属箔片张开是由于异种电荷相互排斥
D．如图丁，毛皮摩擦过的橡胶棒靠近轻质塑料吸管一端，相互吸引，说明吸管一定带正电
【答案】B
2、如图为宾馆房间取电房卡，将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路元件中的（ ）
A．电源 B．开关 C．电阻 D．导线
【答案】B
3、如图所示为部分电路结构，若用一根导线在、、、四个接线柱之间连接，则下列详解正确的是（ ）
A．若与，与连接，则只有发光
B．若与，与连接，则只有发光
C．若与，与连接，则、并联
D．若与，与连接，则、串联
【答案】A
4、关于电流表的使用方法下列说法中不正确的是（ ）
A．电流表与被测用电器是串联关系
B．让电流从电流表的+接线柱流入，从 接线柱流出
C．电流表与被测用电器是并联关系
D．绝对不允许不经用电器把电流表直接接到电源的两极
【答案】C
5、在如图所示电路中，闭合开关，若A、B、C、D处的电流分别为IA、IB、IC、ID，则这四者间的关系正确的是（ ）
A.IA=IB=IC B.IA=IB+IC C.IB=IC D.IB=ID
【答案】B
6、运输汽油的汽车都有一条铁链拖地，其作用是（ ）
A.发出声响，让过往车辆和行人注意
B.通过它向空气和大地散热
C.作为运油车的统一标志
D.汽油因振动摩擦起电，通过与大地相连的铁链使油罐带的电荷导人大地，从而避免造成危害
【答案】D
7、在如图所示的甲、乙两个实物图中，闭合所有开关，各元件均能正常工作。现将一根导线接到两电路中的不同位置，会有不同的现象发生，下列说法中错误的是（ ）
A．在甲图中，如果断开S，并将导线接到开关的两端，则L1、L2发光
B．在乙图中，闭合S1，断开S2，并将导线接到灯泡两端，则电动机和灯泡都不工作，电路中无电流通过
C．在乙图中，闭合S1、S2，并将导线接到电动机两端，则电动机和灯泡都不工作
D．在甲图中，闭合S，并将导线接到L1两端，则L1不发光，L2发光
【答案】B
8、如图所示的电路，闭合开关S后，会产生的现象是（ ）
A．灯L1、L2都亮 B．灯L2亮，L1不亮
C．电源被烧坏 D．两灯全烧坏
【答案】C
9、如图所示，电流表的指针指在图中所示的位置，若电流表所选用的量程是0~0.6A，则电流表的示数为（ ）
A．0.3A B．0.06A C．3.0A D．0.60A
【答案】B
10、如图所示，开关由断开到闭合，电流表A1、A2的示数I1、I2的变化（ ）
A．I1变小，I2变大 B．I1不变，I2变大
C．I1变大，I2变小 D．I1不变，I2变小
【答案】B
11、如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上，吸管能在水平面内自由转动。用餐巾纸摩擦吸管使其带电，再把丝绸摩擦过的玻璃棒放在带电吸管一端的附近，观察到吸管靠近玻璃棒。下列说法中正确的是（ ）

A.玻璃棒能吸引吸管，说明玻璃棒与吸管带有同种电荷
B.因为吸管能自由转动并且很轻，所以被玻璃棒吸引
C.用餐巾纸摩擦吸管时，吸管得到了电子
D.丝绸与玻璃棒摩擦后也会带电，其所带电量为1.6×10-19C
【答案】C
12、如图所示，开关S闭合时，可能发生的现象是（ ）
A.L1发光、L2不发光 B.L1被烧坏
C.L2被烧坏 D.电池被烧坏
【答案】D
13、将两只灯泡分别接在甲、乙两个电路中，比较串、并联电路的特点．以下实验现象不可能的是（ ）
A．在甲电路中，当L1和L2都发光时，取下L1后，L2会熄灭
B．在甲电路中，将电池的正、负两极调换，开关闭合后，L1和L2仍亮
C．在乙电路中，当L1和L2都发光时，取下L1后，L2不会熄灭
D．在乙电路中，将电池的正、负极调换，开关闭合后，只有一只灯泡亮
【答案】D
14、“用电流表测量小灯泡的电流”的部分电路如图所示。下列说法正确的是（ ）
A．用导线连接c、e，电流表只能测量通过灯泡L1的电流
B．用导线连接d、e，电流表只能测量通过灯泡L2的电流
C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L2的电流
D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流
【答案】A
15、在如图所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是（ ）
A．较亮的灯中电流较大 B．较暗的灯中电流较大
C．电流一样大 D．条件不足无法判断
【答案】C
*16、如图为部分物质的原子核对核外电子束缚能力强弱情况。下列说法中正确的是（　　）
A．毛皮与梳子摩擦，梳子会得到电子
B．棉花与毛衣摩擦，毛衣会带负电荷
C．纸与梳子摩擦最容易发生电荷转移
D．梳子、橡皮筋都是导体
【答案】A
二、填空题。
17、打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛，这是因为擦过的镜面因 而带了电，带电体有 的性质，所以绒毛被吸在镜面上。
【答案】摩擦 吸引轻小物体
18、随着空气污染的日趋严重，电动混合动力汽车越来越吸引人们的目光，给汽车蓄电池充电时，蓄电池相当于　 　（选填“用电器”或“电源”）；刚擦完车玻璃的干毛巾很容易吸附灰尘，这是因为带电体能　 　；通常情况下，铁、铜、人体、铅笔芯等物体属于　 　（选填“导体”、“绝缘体”或“半导体”）；
【答案】用电器；吸引轻小物体；导体。
19、如图所示的电路中，要使两灯串联，应闭合开关_____；要使两灯并联，应闭合开关_____________，若同时闭合开关___________，会造成短路．
【答案】S1 S2 S3 S1 S2
20、下表是部分用电器的电流值，电器1、电器2、电器3可能是台灯、计算器或电饭煲中的一个。则台灯应该是电器 ，计算器应该是电器 。100 μA= mA，120mA= A。
电器1 电器2 电器3 手机充电器
100μA 0.2A 3A 120 mA
【答案】2 1 0.1 0.12
21、如图甲所示电路，闭合开关，电流表、的示数如图乙、图丙所示，则电流表的示数是___________A，通过小灯泡的电流是___________A。若只将小灯泡、的位置互换，闭合开关，电流表的示数___________。（选填“增大”“减小”或“不变”）
【答案】1.5 1 增大
*22、如图为宾馆房间的取电房卡。将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路元件中的___________。给充电宝充电时，充电宝相当于简单电路中的___________；充电宝给手机充电时，充电宝相当于简单电路中的___________。
【答案】开关 用电器 电源
23、乘出租车时，小华的手刚接触车门就被“电”了一下，这是因为汽车在行驶过程中与空气 ，当小华接触时发生了放电现象．有拖地铁链的汽车，不易发生这种现象，这是利用铁链是 ，把产生的电荷导入地下．
【答案】摩擦起电 导体
24、电荷的定向移动形成 。
【答案】电流
25、如上图甲所示的电蚊拍，具有灭蚊和照明等功能，图乙是其对应的电路图。当开关 时，只有灭蚊网通电起到灭蚊作用；当开关 时，灭蚊网与灯都通电同时起到灭蚊和照明作用。
【答案】S1闭合 S1、S2闭合
三、作图题。
26、按如图所示实物图在方框内画出电路图．
　
【答案】如图所示：
　
四、实验题。
27、电学课上，老师曾讲过“开关的作用”，激发了小兰等同学对开关的控制作用的探究。小兰找来两只相同的小灯泡，装有两节干电池的电池盒，开关一只，导线若干。针对一只开关同时控制两盏电灯通断的情况画出电路图，如图所示。按图示电路探究了开关的控制作用。
请你思考回答问题：
按图　 　连接电路，开关闭合后，灯泡要亮一些。拧去一个小灯泡另一个小灯泡仍能继续发光，是按　 　图组成的电路。小兰发现学校教室里，也是一只开关控制两盏日光灯，教室里的日光灯采用的是　 　图所示的连接方法。（填“甲”或“乙”）
【答案及解析】（1）由图示电路图可知，甲图中两灯泡串联，乙图中两灯泡并联，乙图灯泡电压大于甲图灯泡电压，乙图灯泡实际功率大，按乙图连接电路，开关闭合后灯泡要亮一些；
（2）灯泡并联时灯泡互不影响，能独立工作，灯泡串联时相互影响，不能独立工作，拧去一个小灯泡另一个小灯泡仍能继续发光，则两灯泡是并联的，是按乙图组成的电路。
教室里的日光灯有一盏不亮时，其它日光灯正常发光，由此可见，各日光灯间互不影响，能独立工作；教室里的日光灯是并联的，采用的连接方式是图乙所示连接方法。
故答案为：（1）乙；乙； （2）乙。
28、如图甲所示是小林做“探究串联电路电流特点”实验的电路图。
电流表的位置 A B C
电流I/A 0.3 0.3 1.5
（1）实验中，选择两个小灯泡的规格应该是__________（填“相同”或“不相同”）的，连接电路的过程中开关应该处于__________状态。
（2）上表是小林实验过程中设计的表格以及记录的数据：指出表格所记录的数据中明显错误的数值是__________，造成错误的原因是：__________ 。
（3）该实验表格设计有明显不当之处，是：____________________________。
（4）如图乙所示，是小聪和同学们探究串联电路特点的实验电路图
实验次数 电流表A1的电流/A 电流表A2的电流/A 电流表A3的电流/A
第一次 0.14 0.12 0.10
第二次 0.24 0.22 0.20
第三次 0.34 0.32 0.30
①连接电路，闭合开关，小聪准确读出三个电流表的示数并记录在表格中。为了得出更普遍的结论，他们更换了电源再做了两组实验，其记录数据的表格如上表。小刚分析实验数据后得出结论：电流从电源正极出发，经过L1、L2电流逐渐减小。请问造成这一现象的原因是__________________________。
②小聪观察实验现象，发现每次都是L1较亮、L2较暗，他也得出与小刚相同的结论，小梦指出小聪的结论不科学，请你帮忙设计一个实验来反驳小聪的结论，你设计的实验是：________________________________________。
【答案】（1）不相同 断开 （2）1.5 电流表选用小量程却按大量程读数了
（3）实验次数太少，结论有偶然性 （4）①电流表本身不准确 ②交换这两个灯的位置，让电流先经过灯L2，后经过灯L1，仍然会出现灯L1较亮，灯L2较暗的现象。
五、计算类综合题。
29、某同学接成如图（a）所示的电路。当开关闭合后，两灯都正常发光，两只电流表的指针所指位置均如图（b）所示，求：
（1）通过灯L1的电流为多大？
（2）通过L2的电流为多大？
（3）若在工作过程中一条支路突然烧断，试说明电流表A1的示数将发生什么变化？
【答案】（1）通过灯L1的电流为1.2 A （2）通过L2的电流为0.3 A
（3）电流表A1的示数将变小
