5.1 透镜 课件

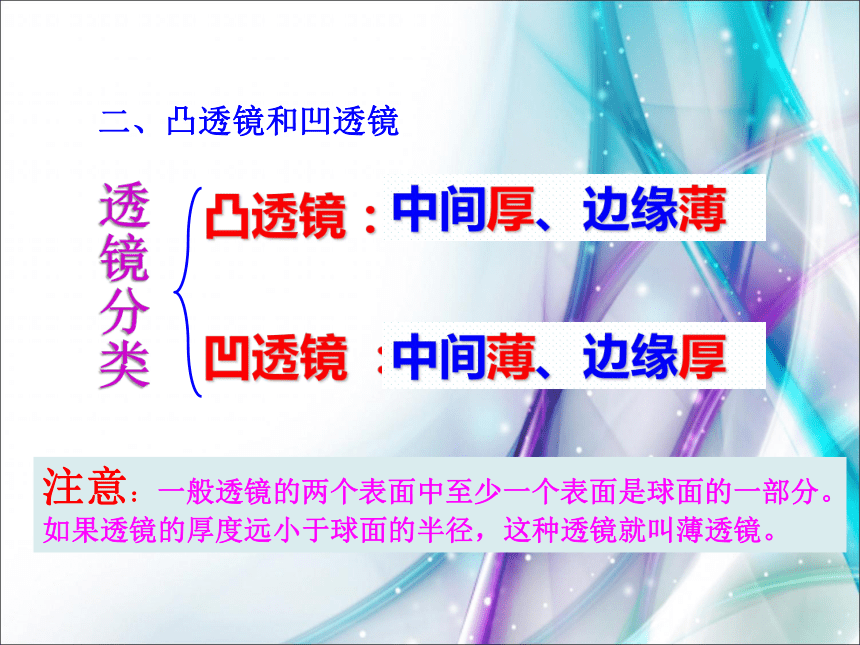

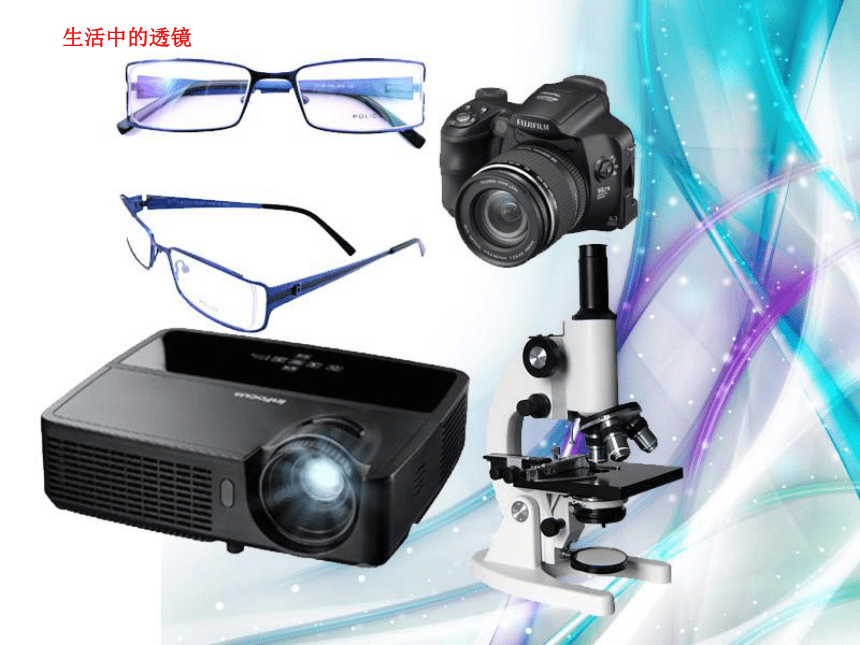

课件22张PPT。透 镜生活中的透镜一、透镜透镜：用透明物质制成的表面为球面一部分的光学元件。凸透镜：凹透镜 ： 中间厚、边缘薄中间薄、边缘厚透镜分类注意：一般透镜的两个表面中至少一个表面是球面的一部分。

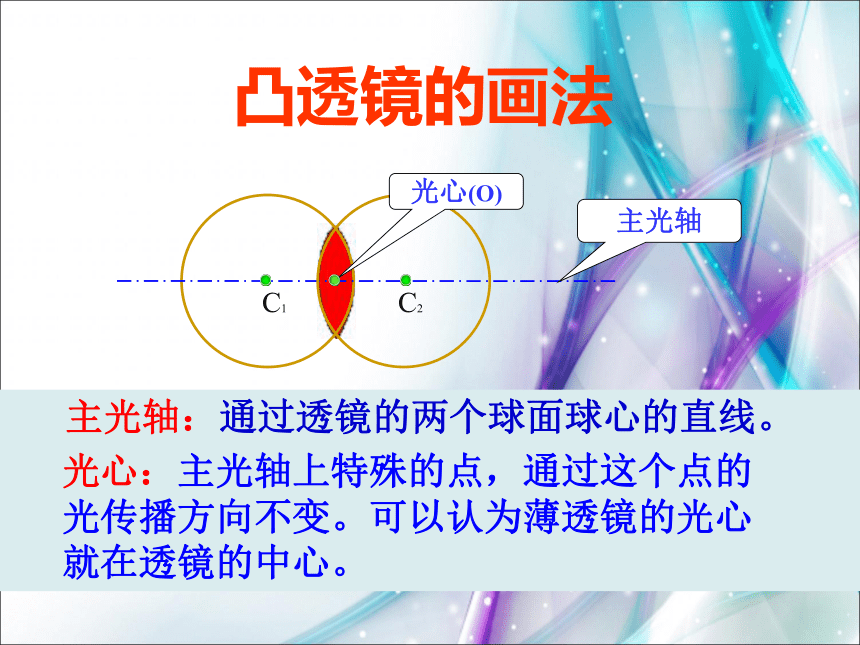

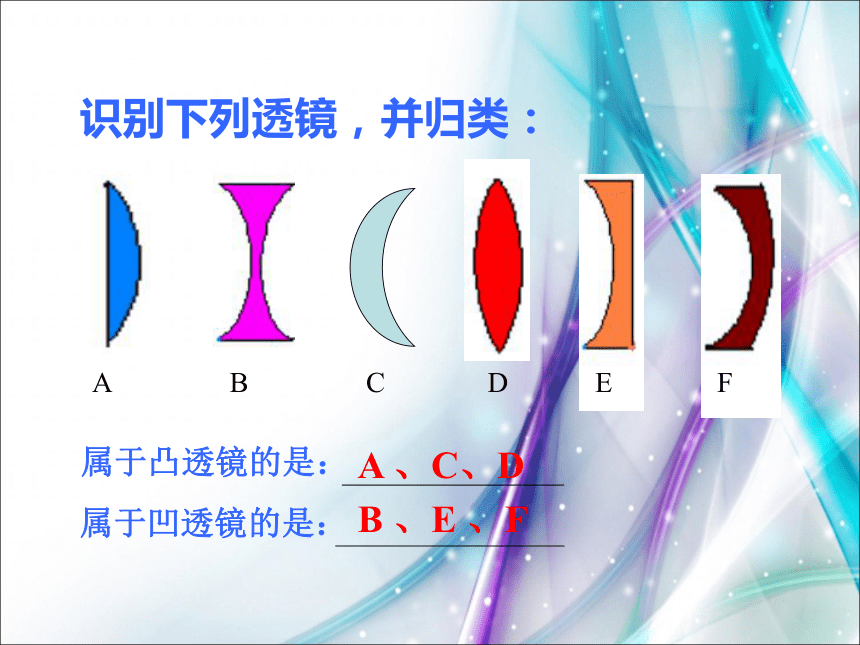

如果透镜的厚度远小于球面的半径，这种透镜就叫薄透镜。二、凸透镜和凹透镜 属于凸透镜的是： 属于凹透镜的是：A 、C、DB 、E 、F识别下列透镜，并归类：凸透镜的画法 C1 C2主光轴光心(O)主光轴：通过透镜的两个球面球心的直线。 光心：主光轴上特殊的点，通过这个点的
光传播方向不变。可以认为薄透镜的光心

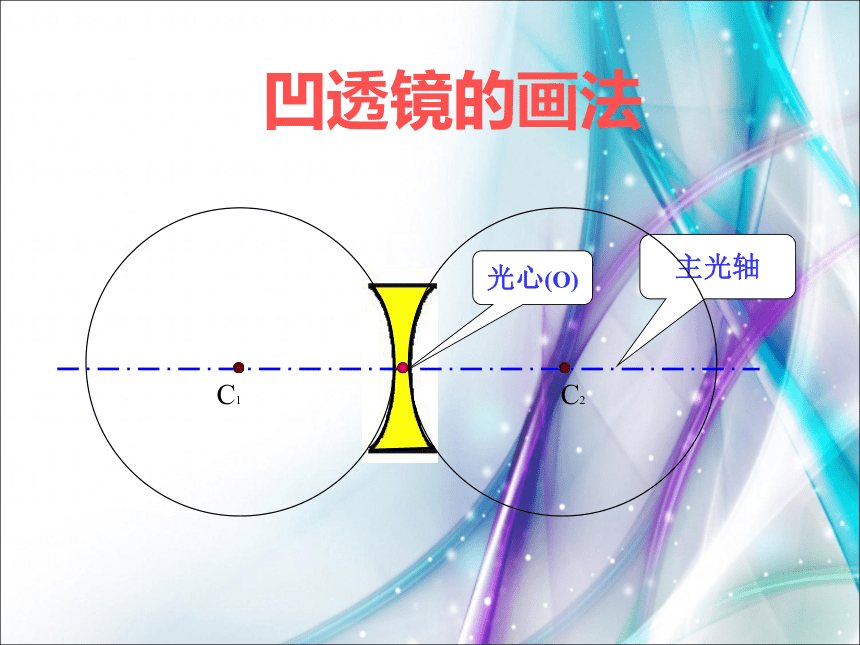

就在透镜的中心。凹透镜的画法 C2 C1主光轴光心(O)凸透镜对光有会聚作用

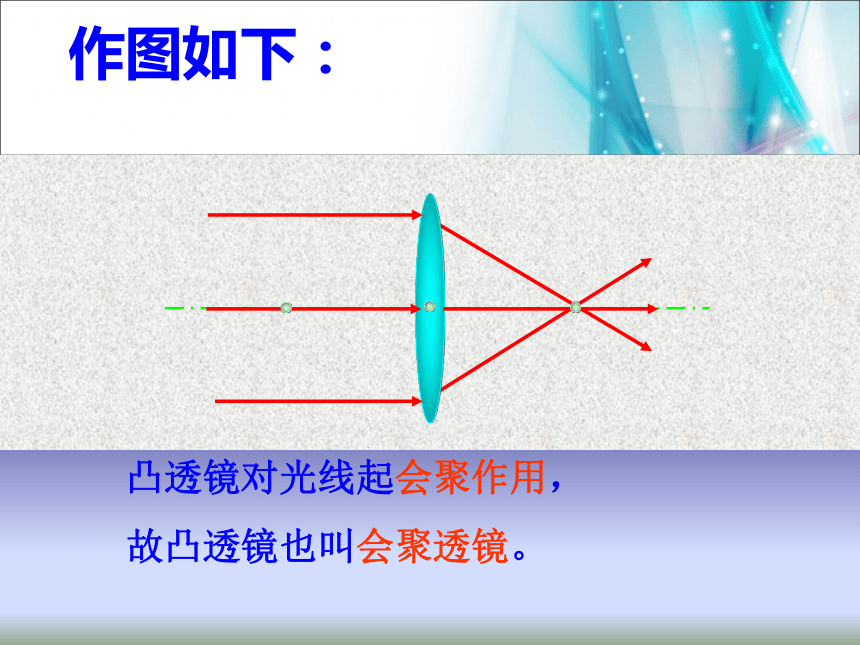

作图如下： 凸透镜对光线起会聚作用，
故凸透镜也叫会聚透镜。

凸透镜的焦点OFF 2、凸透镜有两个实焦点。 1、平行于主光轴的光线通过凸透镜后会聚于
主光轴上的一点，这个点叫做凸透镜的焦点（F）。
凸透镜的焦距OFFff 两边的焦距相等
焦点到凸透镜光心的距离叫做焦距( f )凹透镜对光有发散作用
作图如下： 凹透镜对光线起发散作用，因此凹透镜
也叫发散透镜。

凹透镜的焦点 平行于主光轴的光线通过凹透镜后发散，
发散光线的反向延长线相交于主光轴上，
它不是实际光线的会聚点，叫 虚焦点 (F)。FF

OFF焦点到凹透镜光心的距离叫做焦距( f )。ff 两边的焦距相等凹透镜的焦距O
FFFF1、 通过光心的光线 传播方向不改变。2、平行于主光轴的光线 经凸透镜折射后通过焦点，
经凹透镜折射后发散，发散光线的反向延长线
通过虚焦点。3、经过凸透镜焦点的光线 折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线 折射后平行于
主光轴射出 。归纳：三条特殊光线一、透镜分类：小 结 二、概念：1、主光轴 2、光心
3、焦 点 4、焦距 1、凸透镜对光线起会聚
作用，也叫会聚透镜 2、凹透镜对光线起发散
作用，也叫发散透镜凸透镜和凹透镜三、透镜对光线的作用： 1、太阳离我们非常远，射到地面的阳光可以看做平行光。
想一想，怎样利用阳光测量凸透镜的焦距？ 答：将凸透镜正对着太阳光，再把一 张白纸放在它的另一侧，来回移动，直到纸上的光斑变得最小、最亮。测量出这个
最小、最亮的光斑到凸透镜的距离就是凸透镜的焦距。
课堂练习2、根据图中光通过透镜前后的方向，在图中填上适当类型的透镜．
甲丙课堂练习 3、晴朗的夏日中午，向树或花的叶子
上浇水，常会把叶子烧焦，你能给出
合理的解释吗？答：叶子上的小水珠相当于放大镜，会起
到聚光的作用，所以会把叶子烧焦。课堂练习 4、你知道在森林里不允许随意丢弃
饮料瓶的道理吗？ 答：装有液体的饮料瓶相当于一个凸透
镜，在太阳光的照射下，由于凸透镜
对光线的会聚作用，易引燃位于焦点
处的树叶等。所以不允许随便丢弃饮
料瓶。课堂练习再见
