人教九年级第十五十六章 电流电压电阻单元测试题（含答案）

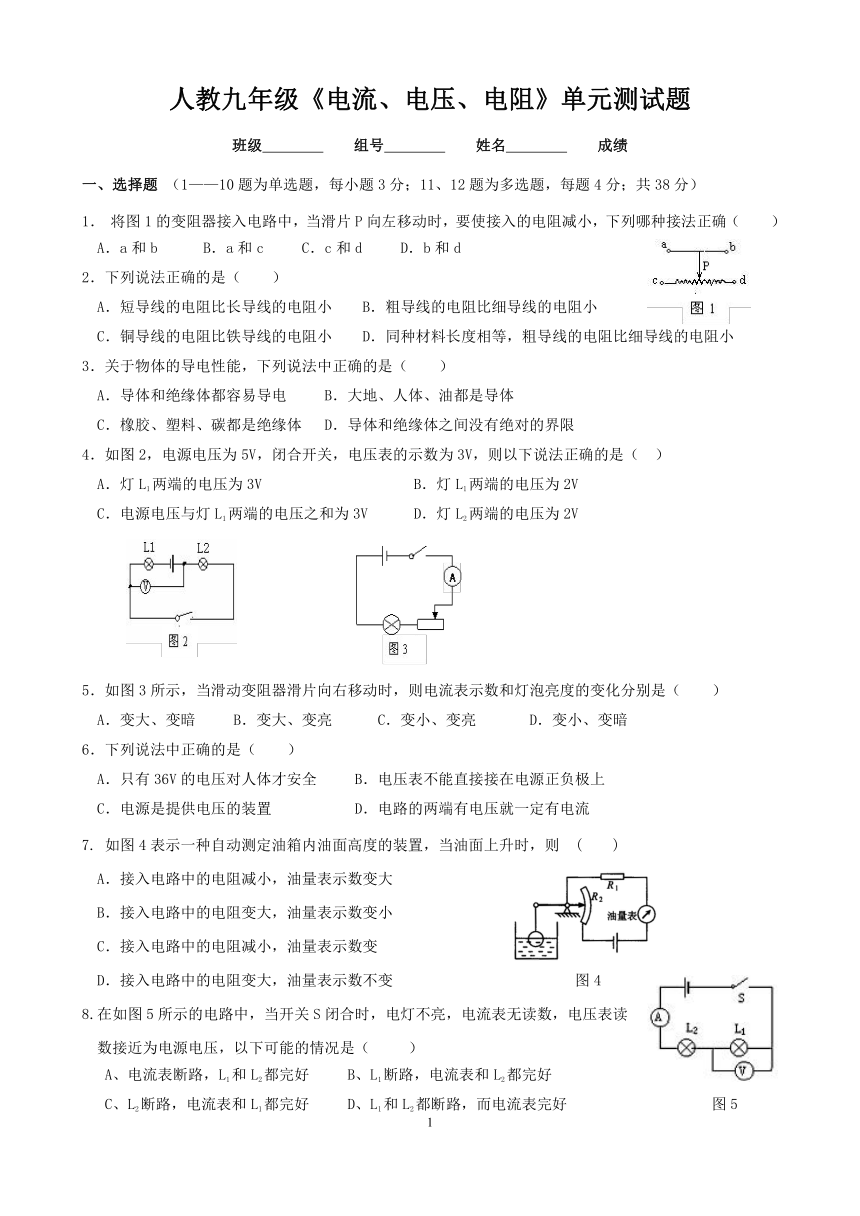

人教九年级《电流、电压、电阻》单元测试题
班级 组号 姓名 成绩
一、选择题 （1——10题为单选题，每小题3分；11、12题为多选题，每题4分；共38分）
1． 将图1的变阻器接入电路中，当滑片P向左移动时，要使接入的电阻减小，下列哪种接法正确（　　）
　A．a和b 　B．a和c 　　C．c和d 　　D．b和d
2．下列说法正确的是（　　）
　A．短导线的电阻比长导线的电阻小 　 B．粗导线的电阻比细导线的电阻小
C．铜导线的电阻比铁导线的电阻小 D．同种材料长度相等，粗导线的电阻比细导线的电阻小
3．关于物体的导电性能，下列说法中正确的是（　　）
　A．导体和绝缘体都容易导电 　 B．大地、人体、油都是导体
　C．橡胶、塑料、碳都是绝缘体 　D．导体和绝缘体之间没有绝对的界限
4．如图2，电源电压为5V，闭合开关，电压表的示数为3V，则以下说法正确的是（　）
　A．灯L1两端的电压为3V 　B．灯L1两端的电压为2V
C．电源电压与灯L1两端的电压之和为3V 　D．灯L2两端的电压为2V
5．如图3所示，当滑动变阻器滑片向右移动时，则电流表示数和灯泡亮度的变化分别是（　　）
A．变大、变暗 　B．变大、变亮 　 　C．变小、变亮 　D．变小、变暗
6．下列说法中正确的是（　　）
　A．只有36V的电压对人体才安全 　　B．电压表不能直接接在电源正负极上
C．电源是提供电压的装置 　　D．电路的两端有电压就一定有电流
7. 如图4表示一种自动测定油箱内油面高度的装置，当油面上升时，则 ( )
A．接入电路中的电阻减小，油量表示数变大
B．接入电路中的电阻变大，油量表示数变小
C．接入电路中的电阻减小，油量表示数变
D．接入电路中的电阻变大，油量表示数不变 图4
8.在如图5所示的电路中，当开关S闭合时，电灯不亮，电流表无读数，电压表读
数接近为电源电压，以下可能的情况是（ ）
A、电流表断路，L1和L2都完好 B、L1断路，电流表和L2都完好
C、L2断路，电流表和L1都完好 D、L1和L2都断路，而电流表完好 图5
9.在如图6所示的电路中，L是灯泡，两只电表a、b的接法正确，则（　　）
A．a、b都是电流表 B．a表是电压表，b表是电流表
C．a、b都是电压表 D．b表是电压表，a表是电流表
10. 电源电压为4.5V，闭合开关后，电压表的示数如图7所示，则L1两端电压为（　 　）
A、2.2V　　　B、2.3V　　C、4.5V D、6.7V
图6 图7
11. 关于如图8所示的电路，下列说法中正确的是（ ）
A．S1、S2都断开时，三只灯泡是串联 B．Sl、S2都闭合时，三只灯泡是并联
C．S1闭合、S2断开时，只有灯泡L2亮 D．S1、S2都闭合时，三只灯泡都不亮
图8 图9
12. 如图所示，电源电压不变，闭合开关，滑动变阻器的滑片P向左滑动的过程中，下列说法正确的是（　　）
A. 电流表示数变大 B. 灯泡亮度不变 C. 电压表示数变小 D. 电压表示数变大
题号 1 2 3 4 5 6 7 8 9 10 11 12
答案
二、填空题 （每空2分，共32分）
13. 物理学中把被毛皮摩擦过的橡胶棒所带的电荷称为_____电荷；验电器工作原理是___________ 。
14. 教室里的电风扇与日光灯是_____联，电风扇正常工作时电压为_______V。
15.在图甲所示的电路中，两个小灯泡L1、L2是______联的， 电流表A1测的是通过_________的电流．当
开关闭合后，A1、A2的示数分别如图a、b所示，则通过L2的电流为_______A，干路中的电流为_______A．
16. 甲、乙、丙三根锰铜线，甲、乙粗细相同，但甲较长；乙、丙长度相同，但丙较粗；则这三根锰铜线的电阻值比较，_____的阻值最大。
17.如图，长度相同而横截面积不同的两根镍铬导线A和B串联后接入电路中，其中阻值较小的是 ，通过两根导线的电流值IA IB (选填“＞”、“＜”、“＝”）。若将它们并联接入电路中，则ＵA　　ＵB（选填“＞”、“＜”、“＝”）。
18.在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池，试着用电
压表测量这个自制电池的电压，其示数如图所示，这个电池的电压
是 v， 金属片是电池的正极。
19. 如图(a)所示电路中，当开关S闭合时，电压表V1、V2、V3的示数分别为U1、 U2、U3，电流表A1、A2
的示数分别为I1和I2(五块电表的读数均不为零)，其中V1、V2两个电压表指针偏转均为图(b)所示，则
I1 I2（选填“＞”、“＜”、“＝”），R2两端的电压为 v.
三、作图、实验探究题 （实物图4分、电路图3分，其余的每空1分，共22分）
20．如图所示的实验器材，用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮。
（1）按要求连接实物图，并在右边框内画出相应的电路图。
（2）连接电路时开在应处于_____状态，变阻器的滑片应处于_____端（A或B）
（3）滑片P向左移动时，电流表示数变________，灯泡亮度______（填“变亮”、“变暗”或“不变”）
（4） 若闭合开关灯不亮，但电压表示数约等电源电压，此时故障可能是 ；如发现电流表、电压表的指针均反偏，最简单的解决方法是 ；如移动滑片P发现两表示数均比较小且不变，则出现此现象的原因是
21．在做“研究导体的电阻跟哪些因素有关”的实验时，为了便于研究，每次须挑选两根合适的导线，用同一电源，测出通过它们的电流，然后进行比较，最后得出结论。
导线 A B C D E F
长度（m） 1．0 0．5 1．5 1．0 0．5 1．5
横截面积(m m2) 3．0 0．8 1．2 0．8 1．2 1．2
材料 铁 钨m 镍铬丝 铁 镍铬丝m 铝
电流大小（A） 0．3 0．8 0．9 0．6 0．4 0．5
(1)该实验采用的研究方法是 、 法。
(2)为了研究电阻与导体材料有关，应选用 两根导线进行比较。(填代号)
(3)为了研究导体的电阻与导体的长度有关，应选用导线 两根导线进行比较。
(4)为了研究导体的电阻与导体的横截面积有关，应选用导线 两根导线进行比较。
(5)通过对表格中数据的分析，可以得出的结论是：导体电阻的大小跟导体的 、 以及 等因素有关。
四、计算题（共8分）
22．如图所示，电源电压保持不变。当S2、S3闭合，S1断开时，电压表示数为6V；则：
（1）电源电压是多少伏？
（2）当S1、S3断开，S2闭合时，电压表示数为4V，则R1两端的电压为多少伏？
（3）当S1、S3闭合，S2断开时，电流表A和A1的示数分别为0.5A和0.2A，则通过R2的电流为多少安？
人教九年级《电流、电压、电阻》单元测试题（答案）
班级 组号 姓名 成绩
一、选择题 （1——10题为单选题，每小题3分；11、12题为多选题，每题4分；共38分）
1． 将图1的变阻器接入电路中，当滑片P向左移动时，要使接入的电阻减小，下列哪种接法正确（　B　）
　A．a和b 　B．a和c 　　C．c和d 　　D．b和d
2．下列说法正确的是（　D　）
　A．短导线的电阻比长导线的电阻小 　 B．粗导线的电阻比细导线的电阻小
C．铜导线的电阻比铁导线的电阻小 D．同种材料长度相等，粗导线的电阻比细导线的电阻小
3．关于物体的导电性能，下列说法中正确的是（D　　）
　A．导体和绝缘体都容易导电 　 B．大地、人体、油都是导体
　C．橡胶、塑料、碳都是绝缘体 　D．导体和绝缘体之间没有绝对的界限
4．如图2，电源电压为5V，闭合开关，电压表的示数为3V，则以下说法正确的是（　B）
　A．灯L1两端的电压为3V 　B．灯L1两端的电压为2V
C．电源电压与灯L1两端的电压之和为3V 　D．灯L2两端的电压为2V
5．如图3所示，当滑动变阻器滑片向右移动时，则电流表示数和灯泡亮度的变化分别是（　D　）
A．变大、变暗 　B．变大、变亮 　 　C．变小、变亮 　D．变小、变暗
6．下列说法中正确的是（　C　）
　A．只有36V的电压对人体才安全 　　B．电压表不能直接接在电源正负极上
C．电源是提供电压的装置 　　D．电路的两端有电压就一定有电流
7. 如图4表示一种自动测定油箱内油面高度的装置，当油面上升时，则 ( A )
A．接入电路中的电阻减小，油量表示数变大
B．接入电路中的电阻变大，油量表示数变小
C．接入电路中的电阻减小，油量表示数变
D．接入电路中的电阻变大，油量表示数不变 图4
8.在如图5所示的电路中，当开关S闭合时，电灯不亮，电流表无读数，电压表读
数接近为电源电压，以下可能的情况是（ B ）
A、电流表断路，L1和L2都完好 B、L1断路，电流表和L2都完好
C、L2断路，电流表和L1都完好 D、L1和L2都断路，而电流表完好 图5
9.在如图6所示的电路中，L是灯泡，两只电表a、b的接法正确，则（D　　）
A．a、b都是电流表 B．a表是电压表，b表是电流表
C．a、b都是电压表 D．b表是电压表，a表是电流表
10. 电源电压为4.5V，闭合开关后，电压表的示数如图7所示，则L1两端电压为（　B 　）
A、2.2V　　　B、2.3V　　C、4.5V D、6.7V
图6 图7
11. 关于如图8所示的电路，下列说法中正确的是（ AB ）
A．S1、S2都断开时，三只灯泡是串联 B．Sl、S2都闭合时，三只灯泡是并联
C．S1闭合、S2断开时，只有灯泡L2亮 D．S1、S2都闭合时，三只灯泡都不亮
图8 图9
12. 如图所示，电源电压不变，闭合开关，滑动变阻器的滑片P向左滑动的过程中，下列说法正确的是（BD　　）
A. 电流表示数变大 B. 灯泡亮度不变 C. 电压表示数变小 D. 电压表示数变大
题号 1 2 3 4 5 6 7 8 9 10 11 12
答案
二、填空题 （每空2分，共32分）
13. 物理学中把被毛皮摩擦过的橡胶棒所带的电荷称为__负___电荷；验电器工作原理是_同种电荷互相排斥_________。
14. 教室里的电风扇与日光灯是__并___联，电风扇正常工作时电压为___220____V。
15.在图甲所示的电路中，两个小灯泡L1、L2是___并___联的， 电流表A1测的是通过___L1______的电流．当
开关闭合后，A1、A2的示数分别如图a、b所示，则通过L2的电流为__0.24_____A，干路中的电流为__0.6_____A．
16. 甲、乙、丙三根锰铜线，甲、乙粗细相同，但甲较长；乙、丙长度相同，但丙较粗；则这三根锰铜线的电阻值比较，__甲___的阻值最大。
17.如图，长度相同而横截面积不同的两根镍铬导线A和B串联后接入电路中，其中阻值较小的是 B ，通过两根导线的电流值IA = IB (选填“＞”、“＜”、“＝”）。若将它们并联接入电路中，则ＵA　=　ＵB（选填“＞”、“＜”、“＝”）。
18.在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池，试着用电
压表测量这个自制电池的电压，其示数如图所示，这个电池的电压
是 0.5 v， 铜 金属片是电池的正极。
19. 如图(a)所示电路中，当开关S闭合时，电压表V1、V2、V3的示数分别为U1、 U2、U3，电流表A1、A2
的示数分别为I1和I2(五块电表的读数均不为零)，其中V1、V2两个电压表指针偏转均为图(b)所示，则
I1 = I2（选填“＞”、“＜”、“＝”），R2两端的电压为 8 v.
三、作图、实验探究题 （实物图4分、电路图3分，其余的每空1分，共22分）
20．如图所示的实验器材，用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮。
（1）按要求连接实物图，并在右边框内画出相应的电路图。
略
（2）连接电路时开在应处于__断开___状态，变阻器的滑片应处于__A___端（A或B）
（3）滑片P向左移动时，电流表示数变____小____，灯泡亮度__变暗____（填“变亮”、“变暗”或“不变”）
（4） 若闭合开关灯不亮，但电压表示数约等电源电压，此时故障可能是 L断路 ；如发现电流表、电压表的指针均反偏，最简单的解决方法是 交换电源正负极 ；如移动滑片P发现两表示数均比较小且不变，则出现此现象的原因是 接在滑动变阻器AB两端
21．在做“研究导体的电阻跟哪些因素有关”的实验时，为了便于研究，每次须挑选两根合适的导线，用同一电源，测出通过它们的电流，然后进行比较，最后得出结论。
导线 A B C D E F
长度（m） 1．0 0．5 1．5 1．0 0．5 1．5
横截面积(m m2) 3．0 0．8 1．2 0．8 1．2 1．2
材料 铁 钨m 镍铬丝 铁 镍铬丝m 铝
电流大小（A） 0．3 0．8 0．9 0．6 0．4 0．5
(1)该实验采用的研究方法是 控制变量化 、 转换 法。
(2)为了研究电阻与导体材料有关，应选用 CF 两根导线进行比较。(填代号)
(3)为了研究导体的电阻与导体的长度有关，应选用导线 CE 两根导线进行比较。
(4)为了研究导体的电阻与导体的横截面积有关，应选用导线 AD 两根导线进行比较。
(5)通过对表格中数据的分析，可以得出的结论是：导体电阻的大小跟导体的 材料 、 长度 以及 横截面积 等因素有关。
四、计算题（共8分）
22．如图所示，电源电压保持不变。当S2、S3闭合，S1断开时，电压表示数为6V；则：
（1）电源电压是多少伏？（6V）
（2）当S1、S3断开，S2闭合时，电压表示数为4V，则R1两端的电压为多少伏？(2V)
（3）当S1、S3闭合，S2断开时，电流表A和A1的示数分别为0.5A和0.2A，则通过R2的电流为多少安？（0.3A）
