电能的利用（第二课时）

课件16张PPT。第6节 电能的利用

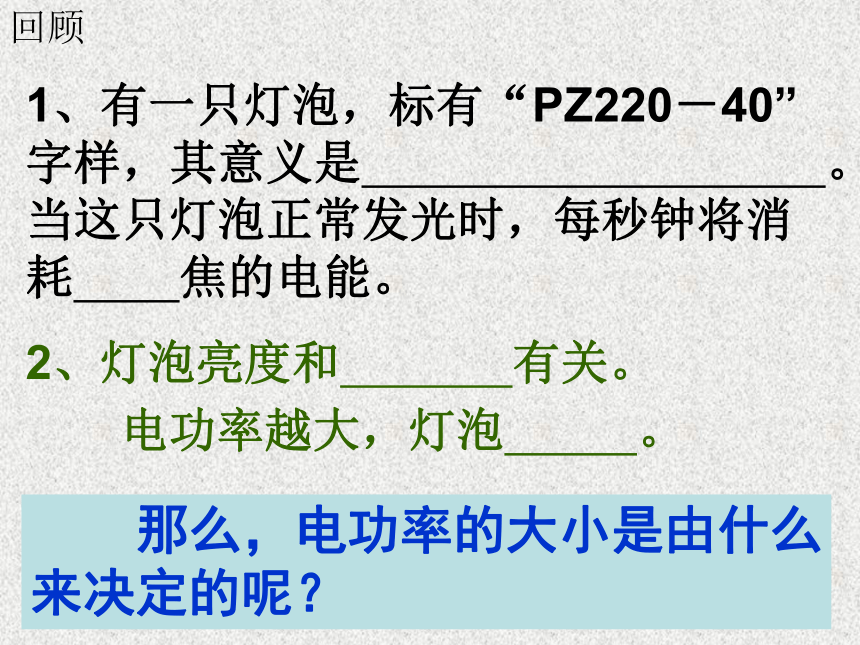

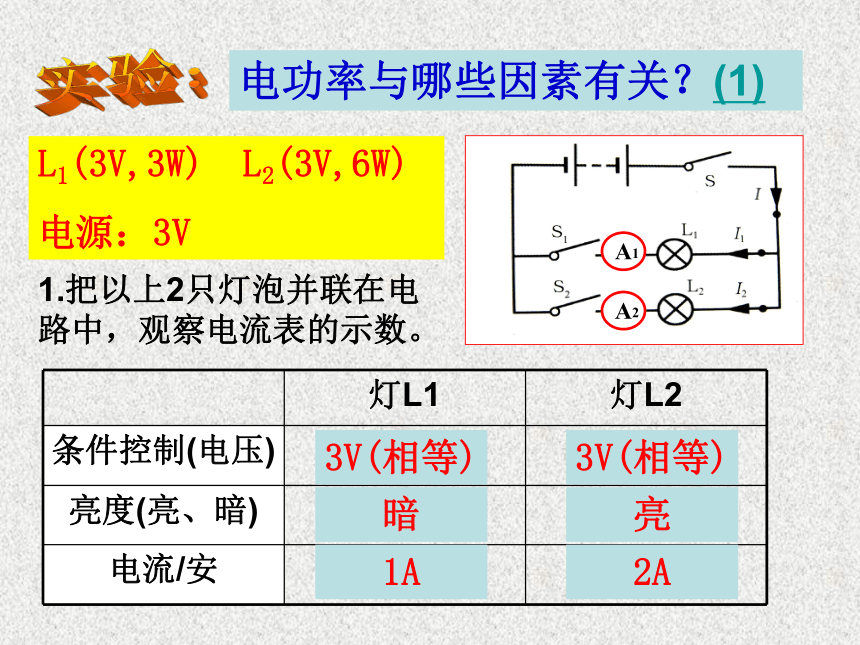

（二）2013.11J1、有一只灯泡，标有“PZ220－40”字样，其意义是 。当这只灯泡正常发光时，每秒钟将消耗 焦的电能。2、灯泡亮度和 有关。电功率越大，灯泡 。 那么，电功率的大小是由什么来决定的呢？回顾实验：电功率与哪些因素有关？(1)L1(3V,3W) L2(3V,6W)

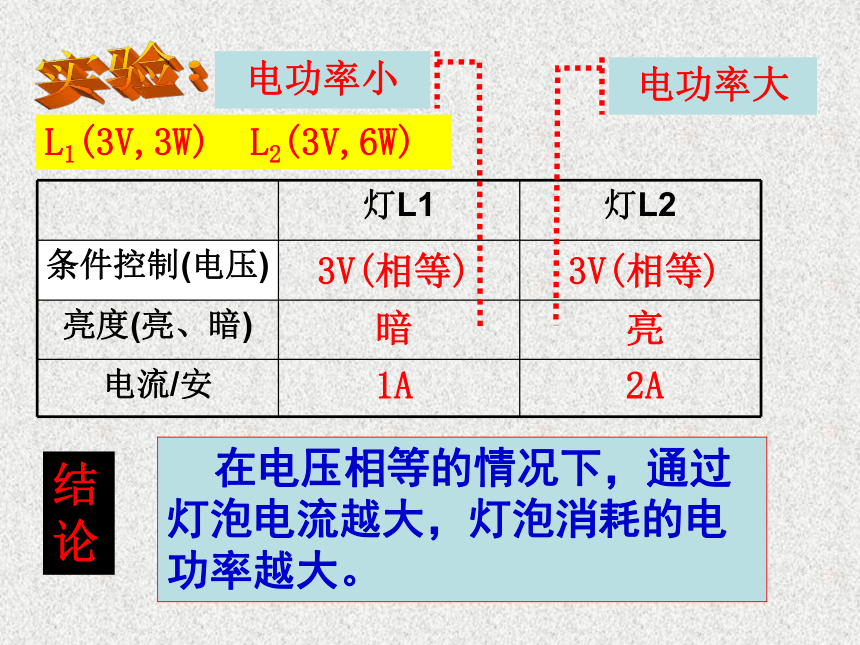

电源：3V1.把以上2只灯泡并联在电路中，观察电流表的示数。3V(相等)3V(相等)暗亮1A2A实验：3V(相等)3V(相等)暗亮1A2A电功率小电功率大结论 在电压相等的情况下，通过灯泡电流越大，灯泡消耗的电功率越大。L1(3V,3W) L2(3V,6W)L1(3V,3W) L2(3V,6W)

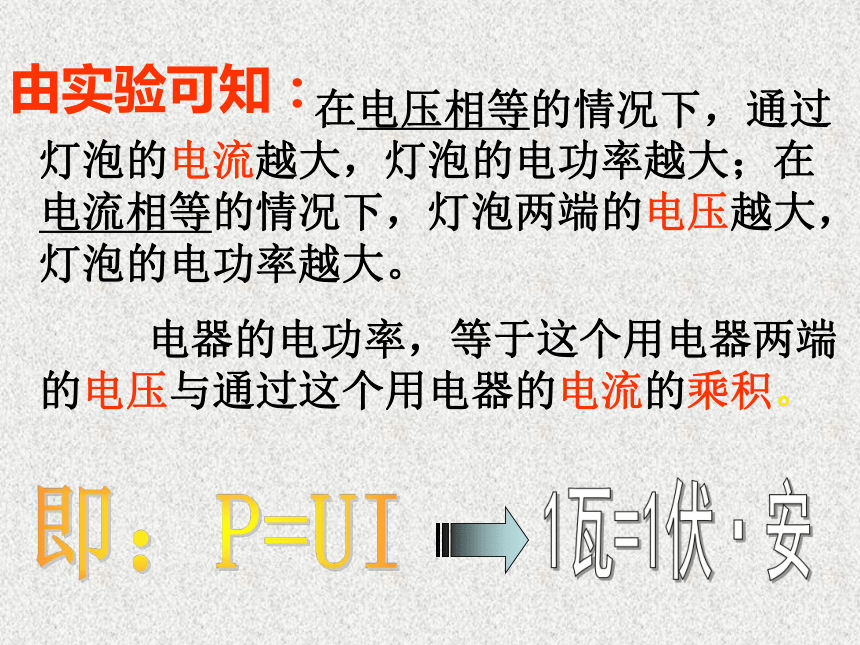

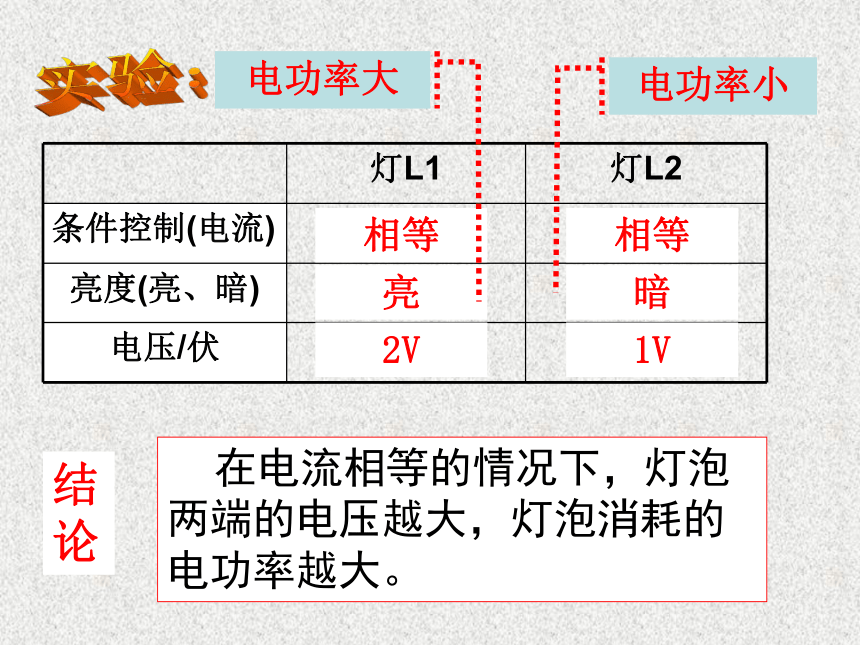

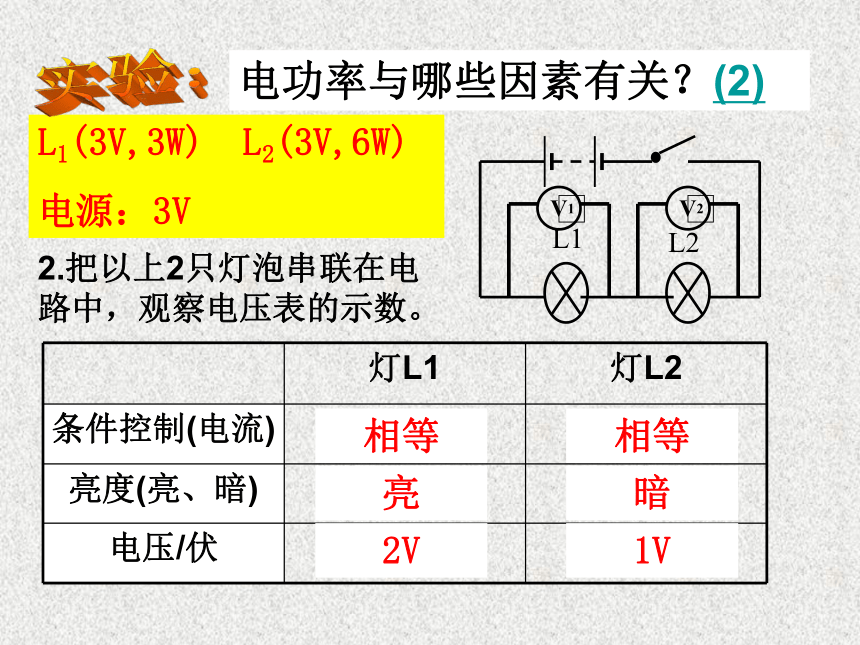

电源：3V实验：电功率与哪些因素有关？(2)2.把以上2只灯泡串联在电路中，观察电压表的示数。相等相等亮暗2V1V实验：相等相等亮暗2V1V电功率大电功率小结论 在电流相等的情况下，灯泡两端的电压越大，灯泡消耗的电功率越大。由实验可知： 在电压相等的情况下，通过灯泡的电流越大，灯泡的电功率越大；在电流相等的情况下，灯泡两端的电压越大，灯泡的电功率越大。 电器的电功率，等于这个用电器两端的电压与通过这个用电器的电流的乘积。即：P=UI1瓦=1伏·安3. 电功率计算公式:P=UI这是电功率的推导公式U=P/II=P/U对于纯电阻电器(只有电阻在做功)P=UIP=U2/RP=I2R(已知I和R求P)(已知U和R求P)(已知U和I求P) 将一如图所示的灯泡接在220V的电路上，通过灯泡的电流多大？这时灯泡的电阻有多大?如果改接在240V的电路上，实际功率多大？灯泡亮度如何变化?解完这一道题你有什么想法吗？对于纯电阻电路，P = U I =U2/R=I2R单位:1瓦 = 1 伏·安= 1伏2/秒 =1安2 ·秒P=W/tP=IU定义公式推导公式讨论以下公式有什么不同？P=W/tP=UIP=I2RP=U2/R电功率的计算公式1.任何情况下都适用只适用纯电阻下比较电功率与机械功率电功率计算注意点:①实际电功率随电压变化而改变.因为电灯泡的电阻一般不变,当电压发生改变时,引起电流变化,从而 引起实际电功率大小变化.
②灯泡亮暗由实际电功率大小决定,与额定功率无关.③ 已知灯泡上字样“220V 60W” 可求
出电阻: R=1.某小灯泡的电阻为４Ω，通过的电流为０.2A则电功率为_____。
2.某小灯泡的电阻为４Ω，两端的电压为8V则电功率为_______。练习3.某用电器接在２４Ｖ的电路中消耗的功率为１２Ｗ则通过的电流为_______，电阻为________。　　　练习2、电阻丝的电阻为500欧的电炉，接在220伏的电路上，它转化为热的功率为 W；而在电流相同的条件下，电阻是0.1欧的连接导线转化为热的功率是 W;如果这根导线直接接在220伏的电源上(即”碰线”或短路),电流通过导线转化为热的功率变成 W.96.80.019364840004、将一只“６V１０W”的灯泡接入电路中，测得通过这个灯泡的电流是１.5安.那么,这个灯泡的实际功率是( )
A、大于10瓦 B、等于10瓦
C、小于10瓦 D、条件不足，无法判断C计算过程：R= =3.6Ω
　　　　　
P`=I2·R=8.1WU2P
