第十五章 电磁铁与自动控制
复习课件

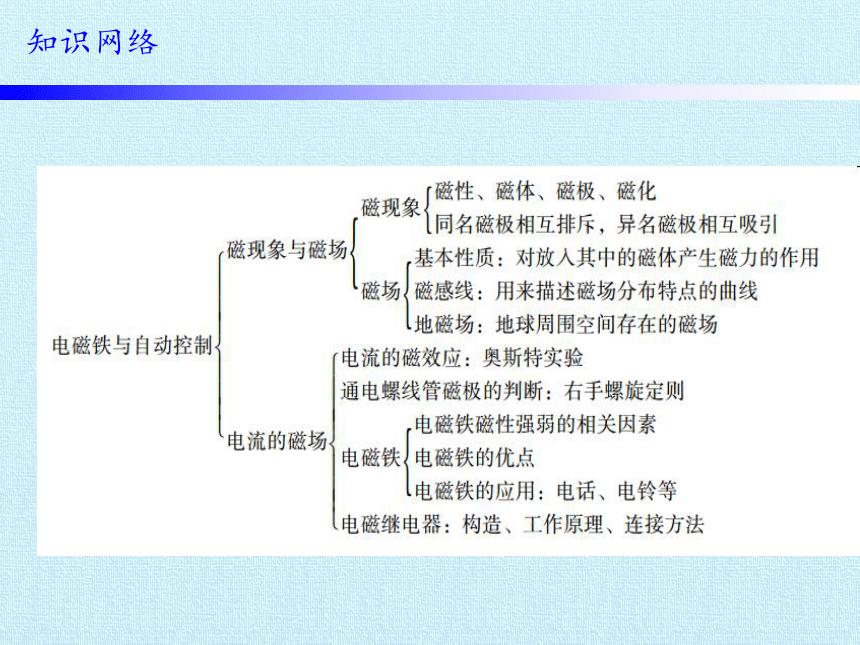

知识网络
考点梳理

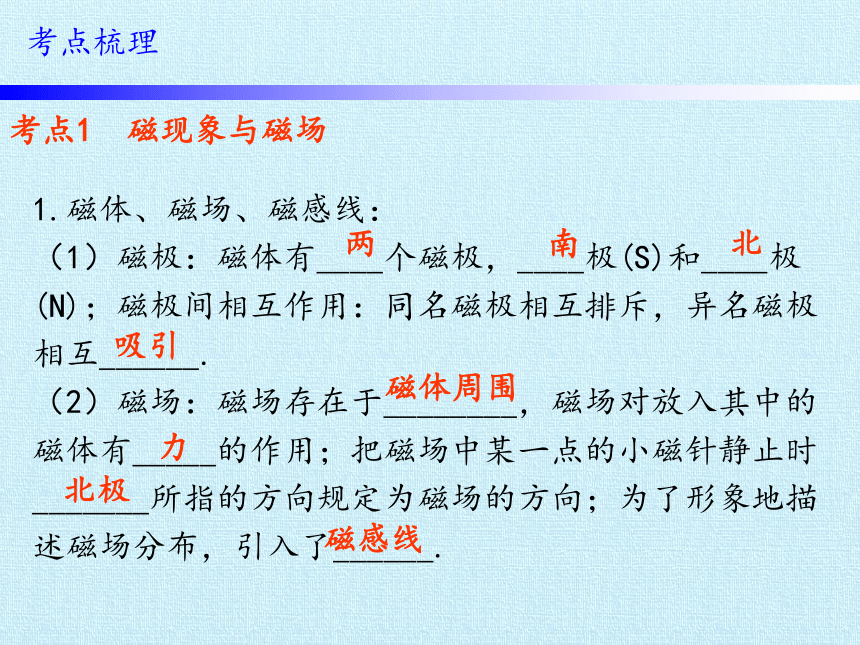

考点1　磁现象与磁场
1.磁体、磁场、磁感线：
（1）磁极：磁体有____个磁极，____极(S)和____极(N)；磁极间相互作用：同名磁极相互排斥，异名磁极相互______.
（2）磁场：磁场存在于________，磁场对放入其中的磁体有_____的作用；把磁场中某一点的小磁针静止时_______所指的方向规定为磁场的方向；为了形象地描述磁场分布，引入了______.
两
南
北
吸引
磁体周围
力
北极
磁感线

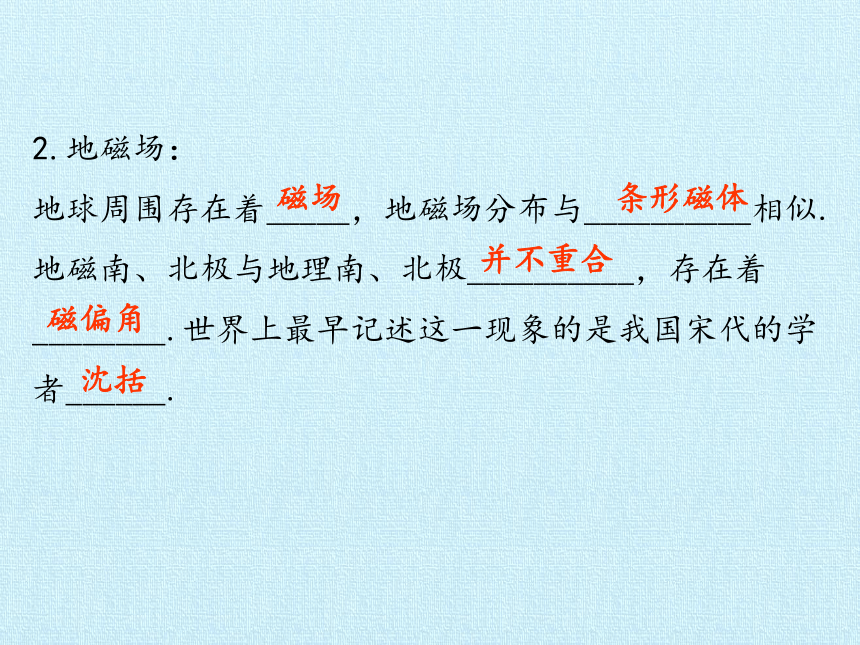

2.地磁场：
地球周围存在着_____，地磁场分布与__________相似.地磁南、北极与地理南、北极__________，存在着________.世界上最早记述这一现象的是我国宋代的学者______.
磁场
条形磁体
并不重合
磁偏角
沈括

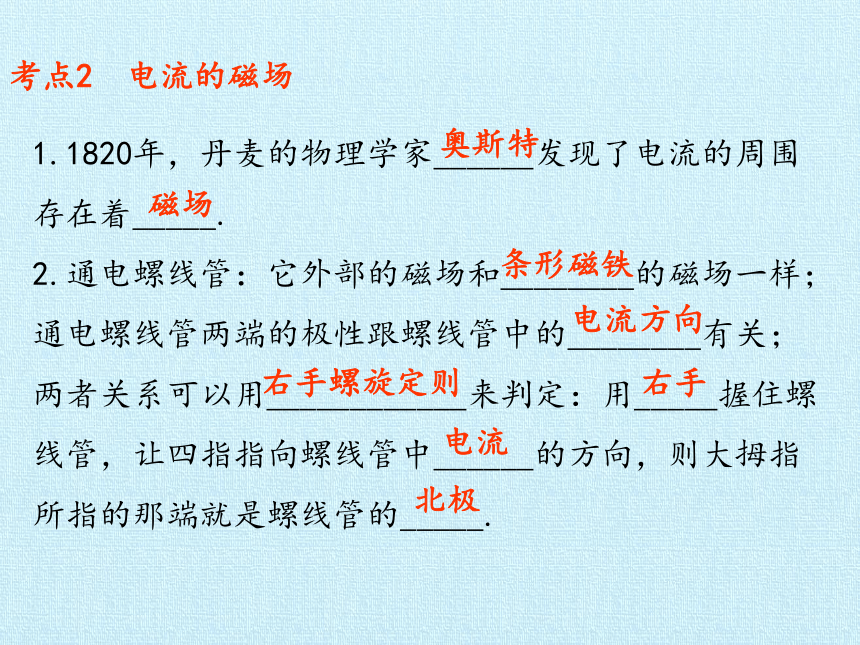

考点2　电流的磁场
1.1820年，丹麦的物理学家______发现了电流的周围存在着_____.
2.通电螺线管：它外部的磁场和________的磁场一样；通电螺线管两端的极性跟螺线管中的________有关；两者关系可以用____________来判定：用_____握住螺线管，让四指指向螺线管中______的方向，则大拇指所指的那端就是螺线管的_____.
奥斯特
磁场
条形磁铁
电流方向
右手螺旋定则
右手
电流
北极

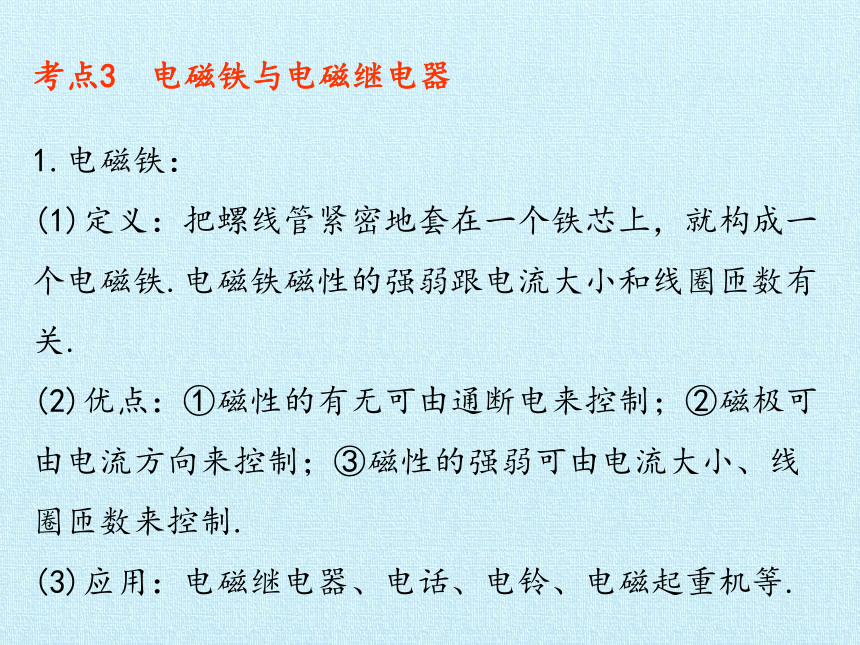

1.电磁铁：
(1)定义：把螺线管紧密地套在一个铁芯上，就构成一个电磁铁.电磁铁磁性的强弱跟电流大小和线圈匝数有关.
(2)优点：①磁性的有无可由通断电来控制；②磁极可由电流方向来控制；③磁性的强弱可由电流大小、线圈匝数来控制.
(3)应用：电磁继电器、电话、电铃、电磁起重机等.
考点3　电磁铁与电磁继电器

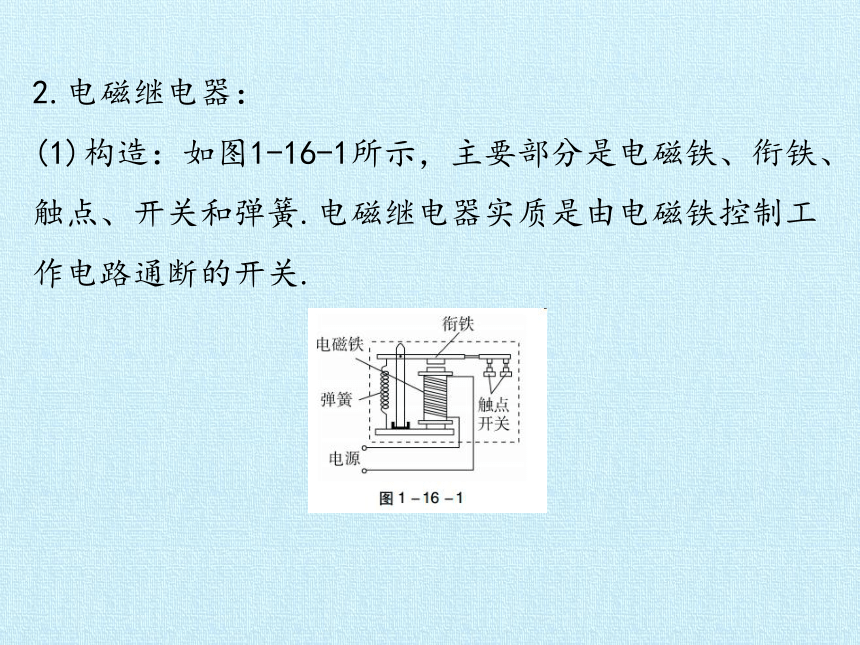

2.电磁继电器：
(1)构造：如图1-16-1所示，主要部分是电磁铁、衔铁、触点、开关和弹簧.电磁继电器实质是由电磁铁控制工作电路通断的开关.
(2)工作原理：
电磁铁通电时，把衔铁吸下来，将工作电路的触点接通，工作电路闭合；电磁铁断电时失去磁性，弹簧把衔铁拉起来，切断工作电路.
(3)主要应用：
用低压电路的通断间接地控制高压电路的通断，可实现远距离控制，与其他元件配合实现自动控制.
考点精练
考点1　磁现象与磁场
2.（2015潍坊）如图1-16-2所示，四个完全相同的环形磁铁a、b、c、d套在的塑料支架的光滑杆上.静止时磁铁a、b、c悬浮在空中，d压在塑料支架底板上.若每个磁铁受的重力均为G，磁铁a的上表面是N极.图1-16-2则（　　）
A.磁铁b的上表面是N极
B.磁铁c的上表面是S极
C.磁铁d对底板的压力是G
D.磁铁d对底板的压力是4G
D
6.如图1-16-3水平放置的条形磁铁的一端吸引着一个较重的铁钉，若另一根同样的条形磁铁的S极与原来磁铁的N极接合时，则出现的情况(　　)
A.将铁钉吸得更牢
B.铁钉落下
C.铁钉尖端将吸向右端的铁钉
D.铁钉尖端将吸向左边的铁钉
B
1.（2016广州）科学家猜测，A地海龟在春季是利用地磁场（图1-16-4甲）向南返回出生地.以下为相关研究.
考点2　电流的磁场
（1）春季A地某屏蔽磁场的实验室，无磁场环境下海龟无固定游向，把海龟置于模拟地磁场中（用图1-16-4乙简化示意），图中1为磁体N极，2为磁体____极.按科学家猜测，海龟应向______（填“左”或“右”）游动.
（2）地磁场在缓慢变化，科学家每年记录海龟出生地筑巢地点移动的方向，并追踪地磁场的微小移动，发现_______________________________________
_ ___________，现象符合猜测.
S
左
海龟出生地筑巢地点移动方向与地磁场的微小移动方向一致
6.在图1-16-9中，根据磁感线的方向，标出通电螺线管和小磁针的N、S极及电源的正、负极.
如答图1-16-1所示.
考点3　电磁铁与电磁继电器
1.（2015中山模拟）小鑫在超市看到：电梯上有人时运动得快，没人时运动得慢．如图1-16-11是小鑫上网搜索到的这种电梯的部分控制电路（R是一个压敏电阻），并进行了如下分析：通电后电磁铁的上端是_____极，当有人走上电梯后，压敏电阻的阻图1-16-11值减小，电磁铁的磁性变______（填“强”或“弱”），使衔铁与触点2接触，通过电动机的电流______（填“变大”或“变小”），电动机转速变快，使电梯运动变快．
S
强
变大
4.如图1-16-14所示是某科技小组设计的一种温度自动控制报警装置电路图，关于它的说法正确的是(　　)
A.当温度低于90℃时，报警装置就会响铃，同时绿灯亮
B.当温度低于90℃时，报警装置就会响铃，同时红灯亮
C.当温度达到90℃时，报警装置就会响铃，同时红灯亮
D.当温度达到90℃时，报警装置就会响铃，同时绿灯亮
C
