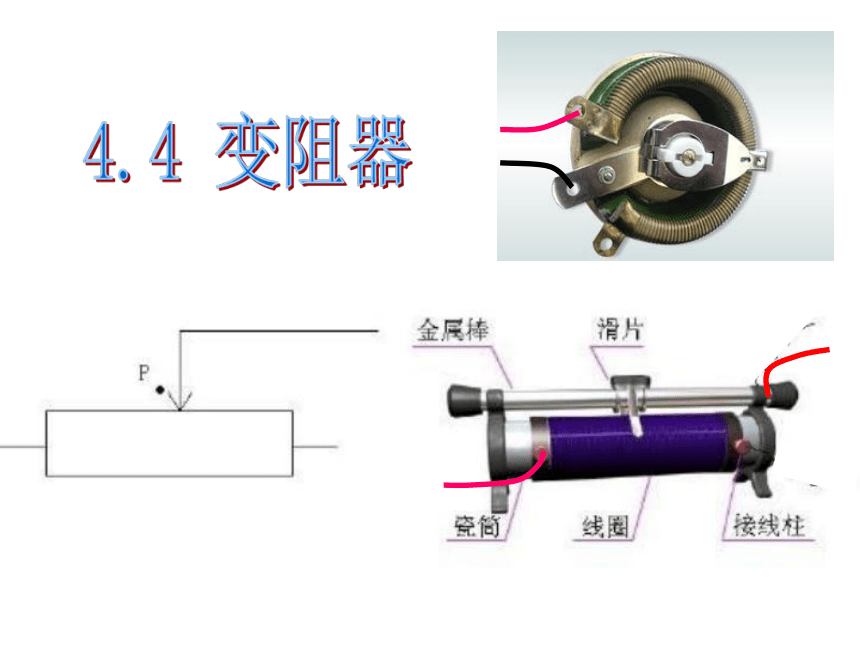

第4节变阻器

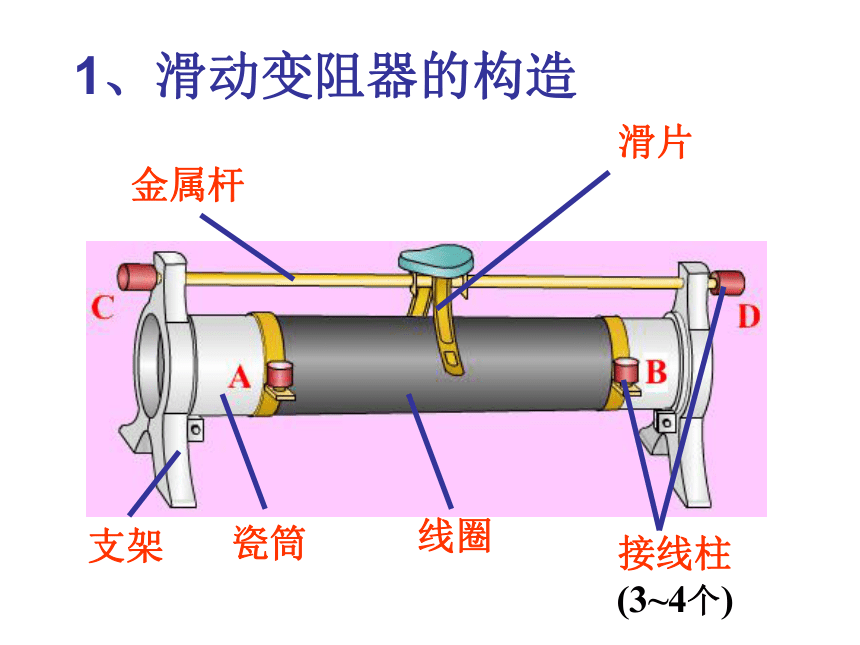

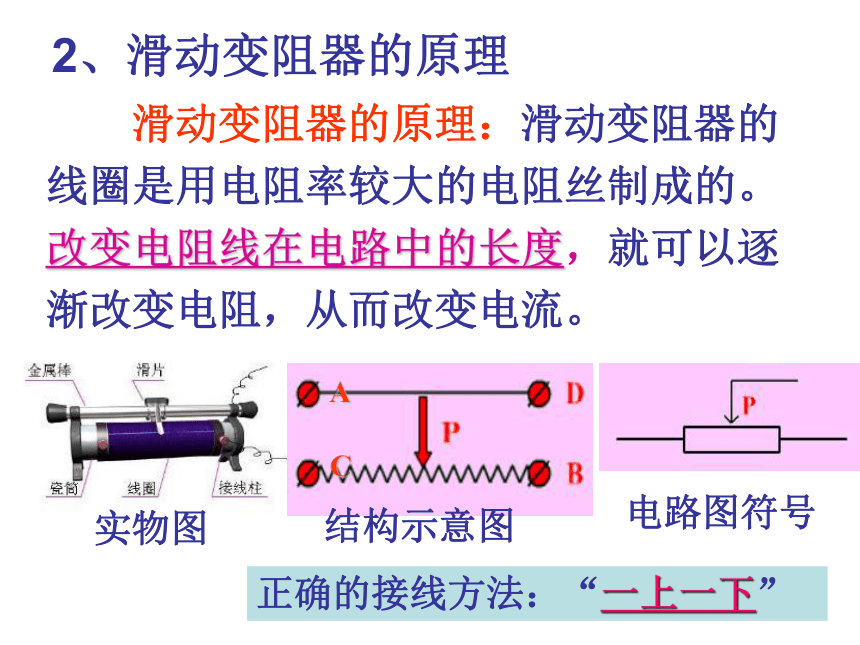

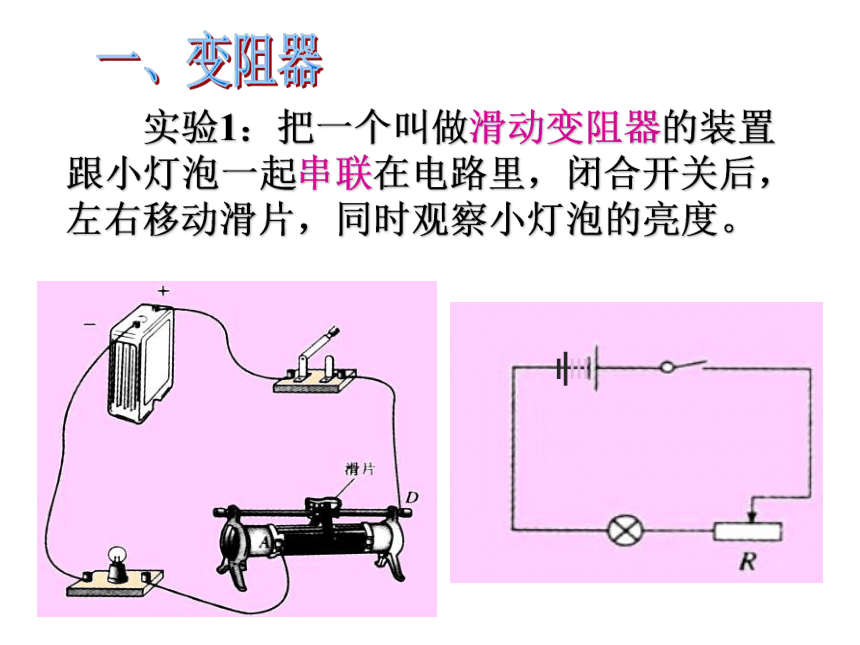

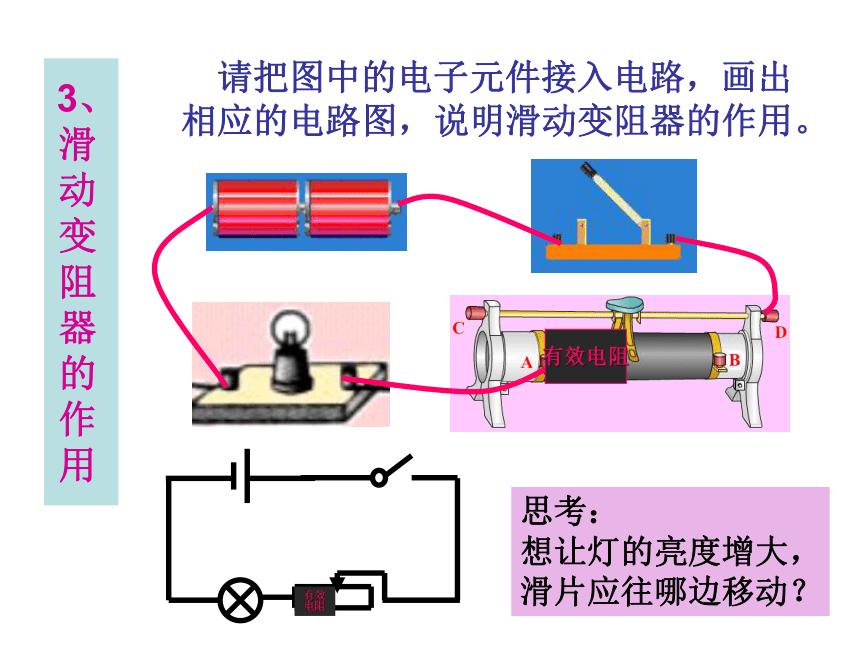

课件13张PPT。4.4 变阻器 实验1：把一个叫做滑动变阻器的装置跟小灯泡一起串联在电路里，闭合开关后，左右移动滑片，同时观察小灯泡的亮度。一、变阻器瓷筒线圈支架接线柱(3~4个)滑片金属杆1、滑动变阻器的构造实物图 滑动变阻器的原理：滑动变阻器的线圈是用电阻率较大的电阻丝制成的。改变电阻线在电路中的长度，就可以逐渐改变电阻，从而改变电流。电路图符号正确的接线方法：“一上一下”2、滑动变阻器的原理 3、滑动变阻器的作用 请把图中的电子元件接入电路，画出相应的电路图，说明滑动变阻器的作用。思考：
想让灯的亮度增大，

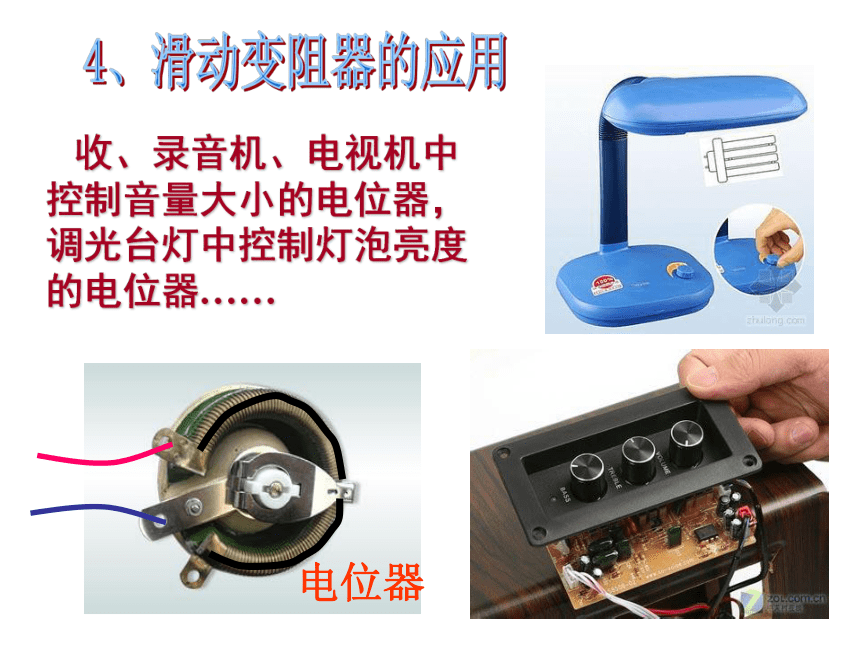

滑片应往哪边移动？有效电阻有效电阻 收、录音机、电视机中控制音量大小的电位器，调光台灯中控制灯泡亮度的电位器……电位器4、滑动变阻器的应用电阻箱转动电阻箱旋盘，可以使不同大小的电阻接入电路中。 阻值等于：拔出插塞对应的电阻线的阻值之和。插塞式电阻箱的读数方法：压敏电阻：半导体在受到压力后电阻发生
较大的变化。热敏电阻：半导体在受热后电阻随温度
的升高而迅速减小。光敏电阻：半导体在光照下电阻大为减小。半导体有许多特殊的电学性能，重要的应用有：气敏电阻：半导体在遇到某些气体时电阻
发生较大的变化。变电器滑动变阻器改变接入电阻丝的长度从而改变电阻原理使用方法电阻箱构造电位器旋盘式插塞式敏感电阻符号接线“一上一下” 根据左边电路图连接右边实物图。
开关闭合之前，滑动变阻器的滑片应在什么位置？为什么？练习：滑片应在最右边；防止电流过大而损坏电器元件。踩”油门”电阻变小电流变大速度变快“电动车”的工作原理作业：A本P43～44做完；
练闯考P78～79做完。
动手实验：使用滑动变阻器，连接调光灯
