第1节电荷与电流（第1、2课时）

课件33张PPT。第四章电路探秘第1节 电荷与电流？摩擦起电玻璃棒与丝绸摩擦
玻璃棒带正电
橡胶棒与毛皮摩擦

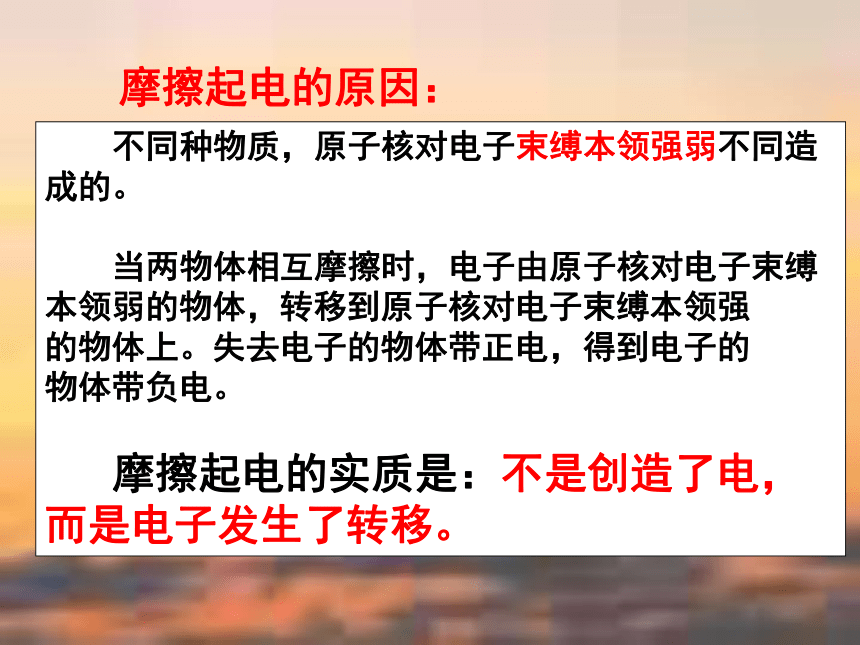

橡胶棒带负电带电的原因 带正电的质子数量与带负电的电子数量相等，整个物体不显电性质子带正电荷，电子带负电荷。摩擦起电的原因： 不同种物质，原子核对电子束缚本领强弱不同造
成的。

当两物体相互摩擦时，电子由原子核对电子束缚
本领弱的物体，转移到原子核对电子束缚本领强
的物体上。失去电子的物体带正电，得到电子的
物体带负电。

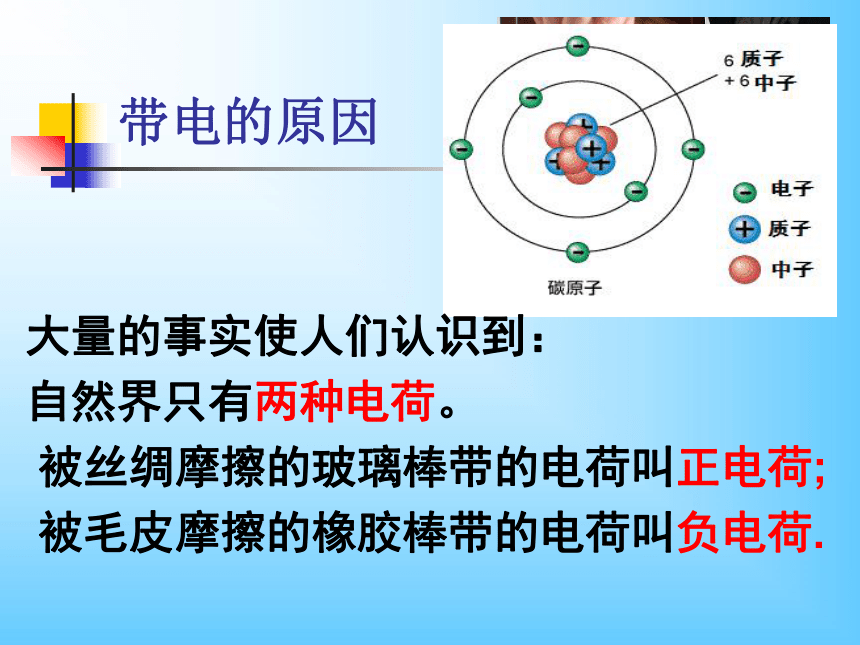

摩擦起电的实质是：不是创造了电，而是电子发生了转移。带电的原因大量的事实使人们认识到：
自然界只有两种电荷。
被丝绸摩擦的玻璃棒带的电荷叫正电荷;

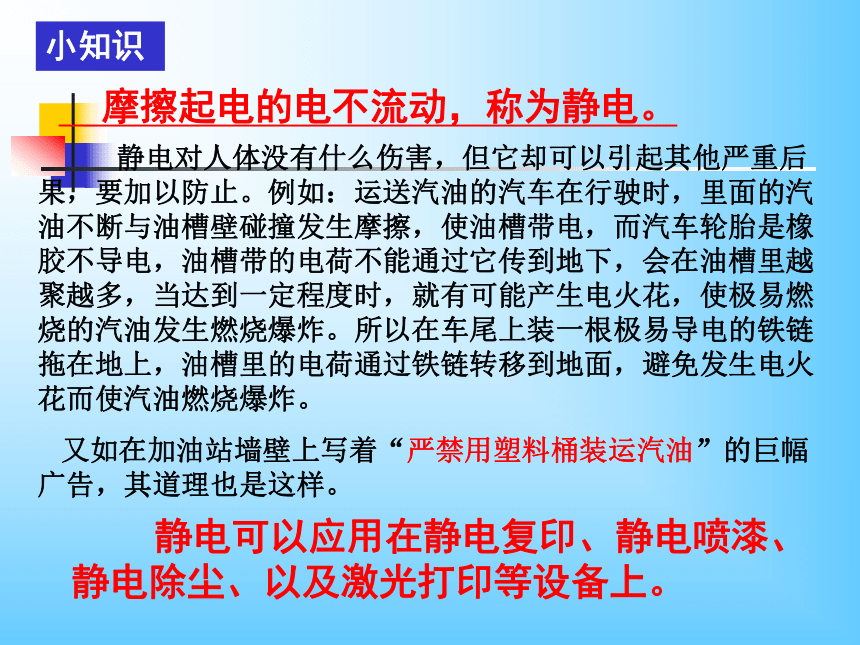

被毛皮摩擦的橡胶棒带的电荷叫负电荷.小知识 摩擦起电的电不流动，称为静电。 静电对人体没有什么伤害，但它却可以引起其他严重后果，要加以防止。例如：运送汽油的汽车在行驶时，里面的汽油不断与油槽壁碰撞发生摩擦，使油槽带电，而汽车轮胎是橡胶不导电，油槽带的电荷不能通过它传到地下，会在油槽里越聚越多，当达到一定程度时，就有可能产生电火花，使极易燃烧的汽油发生燃烧爆炸。所以在车尾上装一根极易导电的铁链拖在地上，油槽里的电荷通过铁链转移到地面，避免发生电火花而使汽油燃烧爆炸。

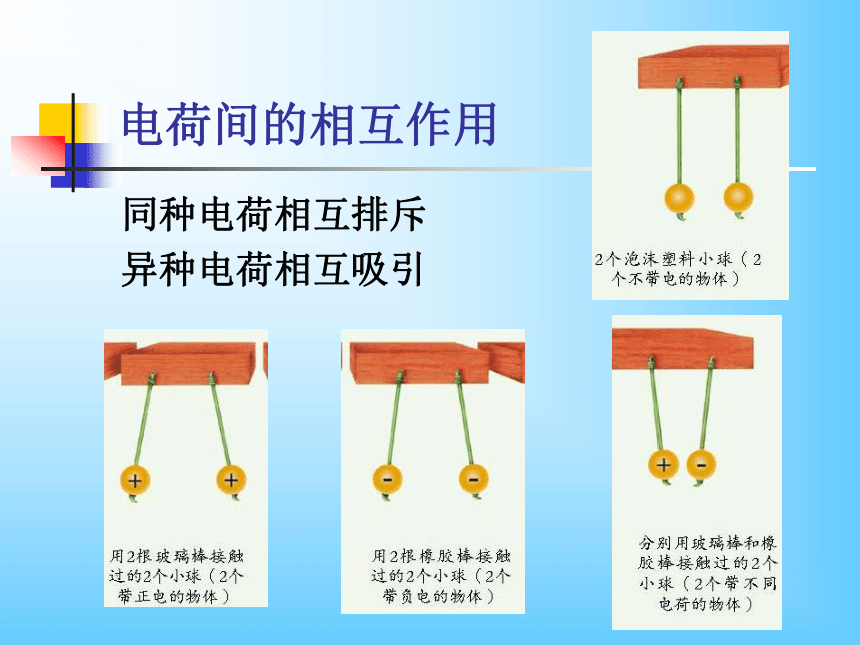

又如在加油站墙壁上写着“严禁用塑料桶装运汽油”的巨幅广告，其道理也是这样。 静电可以应用在静电复印、静电喷漆、静电除尘、以及激光打印等设备上。同种电荷相互排斥

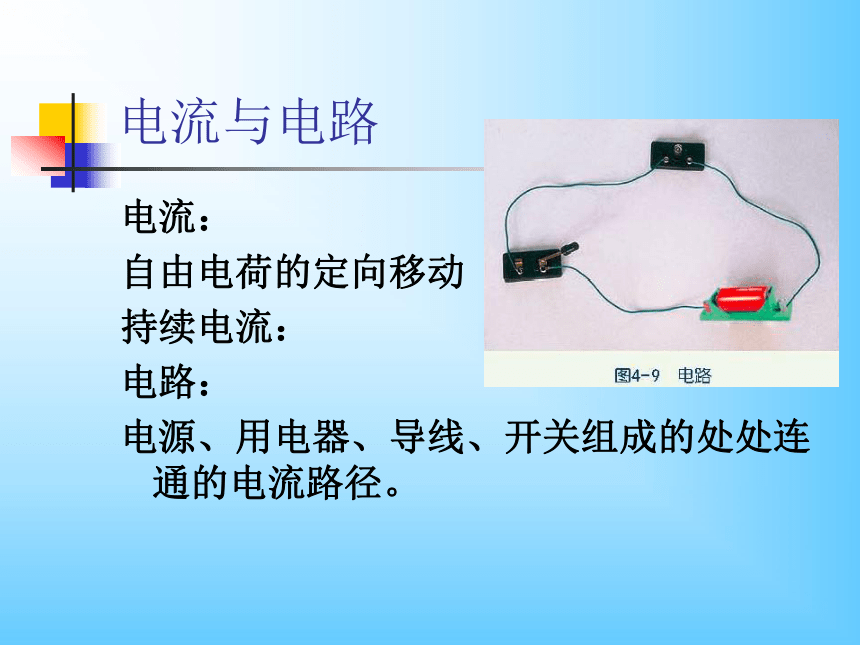

异种电荷相互吸引电荷间的相互作用电流与电路电流：
自由电荷的定向移动
持续电流：
电路：

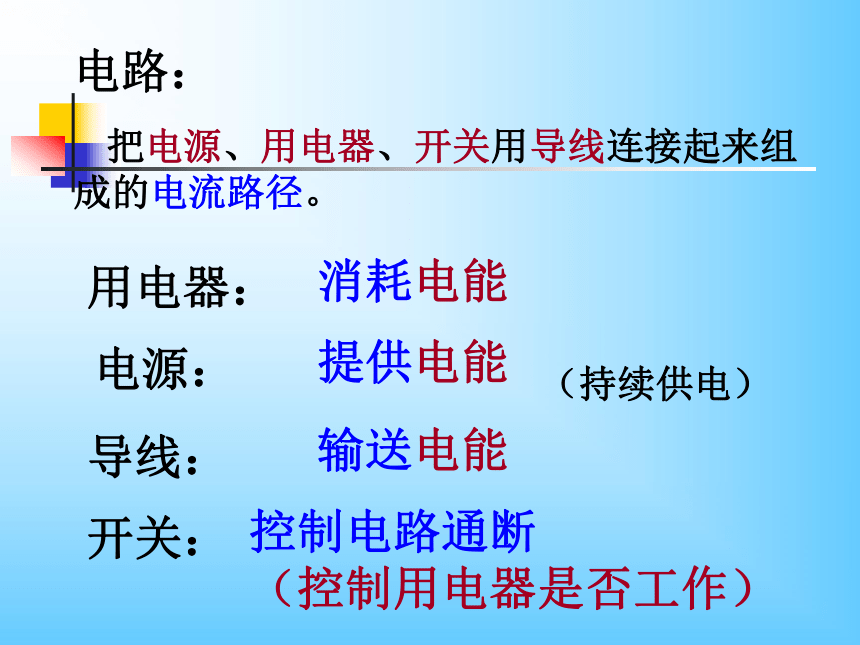

电源、用电器、导线、开关组成的处处连通的电流路径。　把电源、用电器、开关用导线连接起来组成的电流路径。电路：控制电路通断

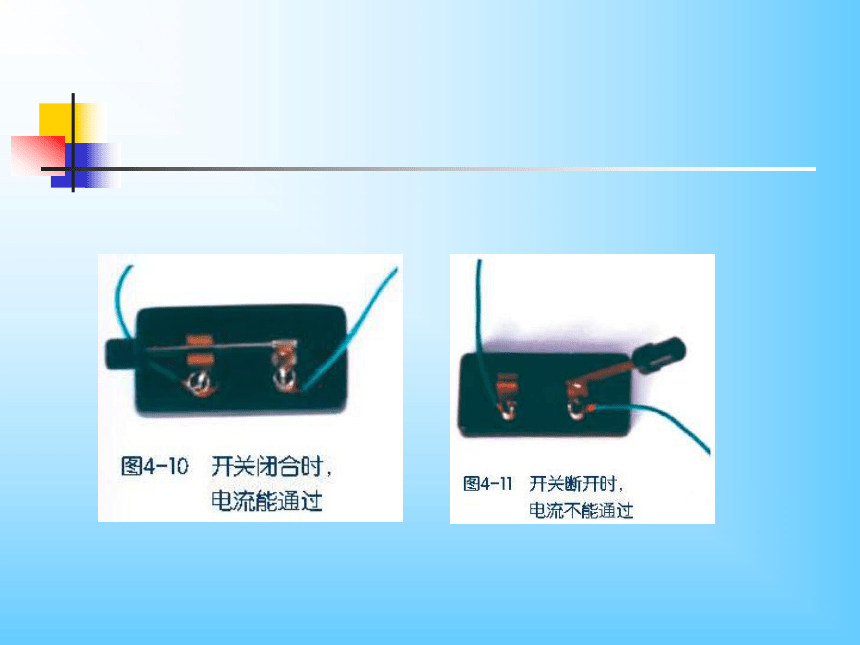

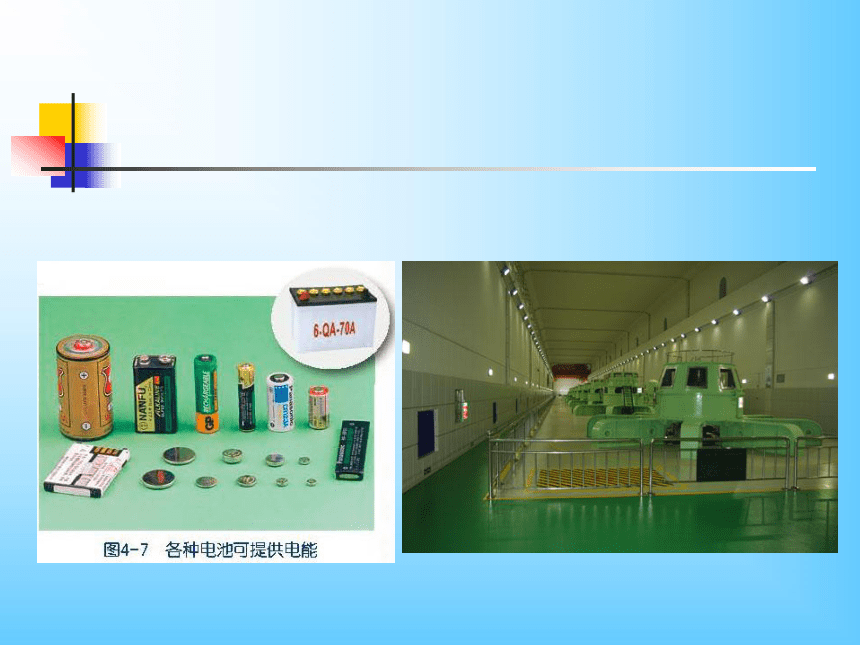

（控制用电器是否工作）用电器：电源：开关：导线：消耗电能提供电能输送电能（持续供电）开关的作用是什么？？开关：控制电路的通或断关于开关的动作生活中用语和科学用语有区别 使灯亮把灯打开把开关闭合使灯灭把灯关掉把开关断开电流的方向： 科学上规定，正电荷定向移动方向为电流方向。
现在发现：
金属导体中能自由移动的是带负电的电子（自由电子），实际移动方向与电流方向相反。电路中的二种正常情况：1、通路：（闭合电路）　　从电源一个极到用电器再到电源的另一个极，处处连通的电路，电路中会形成电流2、开路：　　电路中某一处断开，电路中没有电流。断路电源短路（短路）电路中的一种不正常情况：直接用导线把电源两极连接起来。电流不经过用电器直接构成回路。电源短路：（短路）电源短路的危害：　由于电流过大会损坏电源，严重时会造成火灾。必须防止电源短路 危害：损坏电源！造成火灾 ！电 源 短 路怎样使一只灯泡发光？思考：需要哪些元件?
　　　怎样连接？常见元件符号电池开关电动机交叉不相连
接的导线电池组电灯电铃交叉相连
接的导线 用元件符号代替实物表示电路的图就叫电路图- +画出该电路的电路图注意：电路应画成矩形，使图形美观。实物图元件分布要均匀； 位置安排要适当。 导线竖直横要平； 矩形棱角要分明。 如果是根椐实物图画电路图,则路径要一致。判断下列电路有何缺点电铃画出该电路电路图思考：
　　你观察过手电筒吗？手电筒的金属外壳和尾部的弹簧起着 的作用，外壳上的按钮起着 的作用，干电池是 ，小灯泡是 。导线开关电源用电器画出手电筒的电路图2.下面这些图中,闭合开关后,灯泡能发光的是( ) 图；属于短路的是( )图；属于开路的是( 　 ) 图；缺少电路元件不能正常工作的是( 　 )图。练一练A B 　 C DABDC练一练3.在下面正常的电路中用一根导线A跨接在开关的两个接线柱上会发生　　　　现象.当导线A跨接在灯泡两端的接线柱上又会发生　　　　　现象。 通路短路小结：通过一节课的探索，你有哪些收获？还有什么问题？再见
