19.1 家庭电路 课件

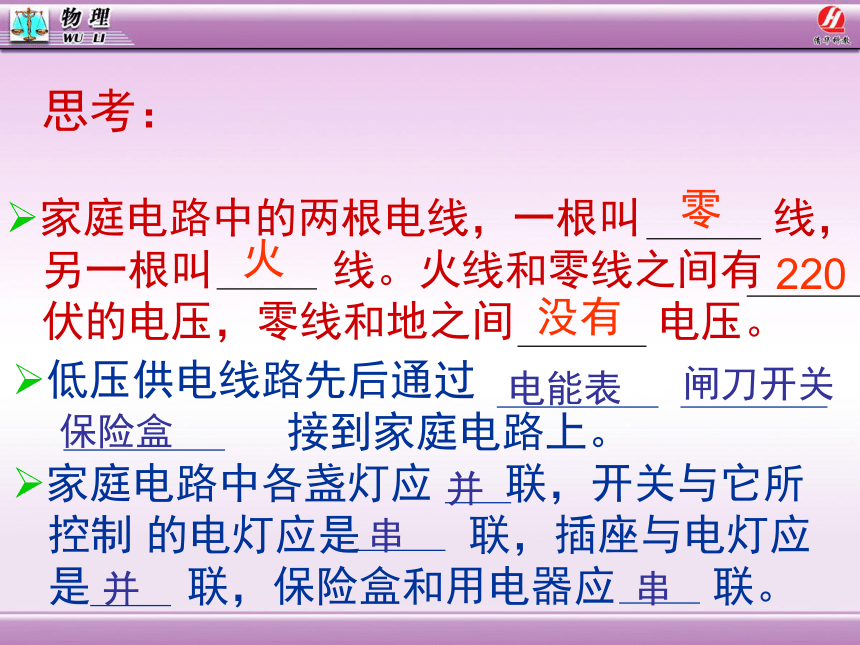

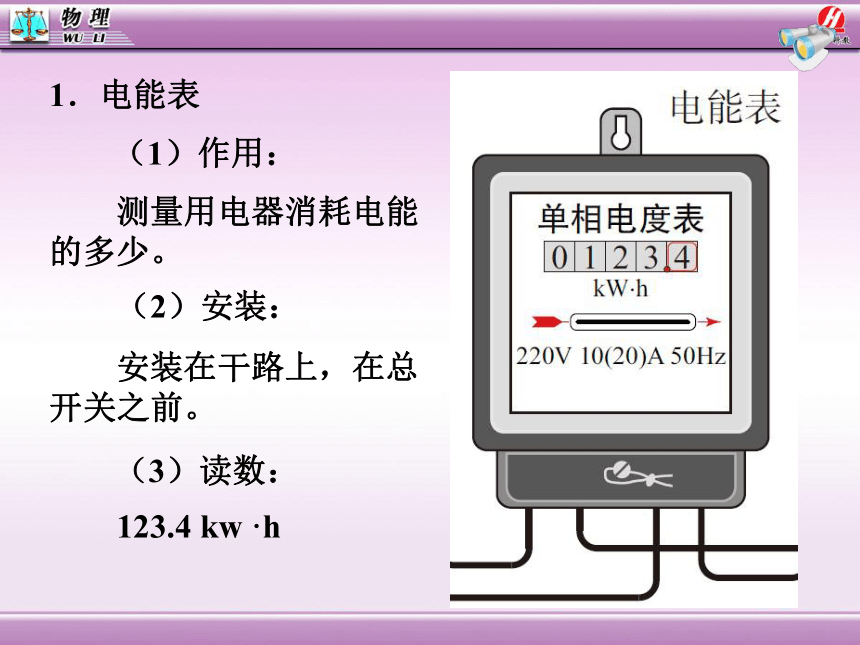

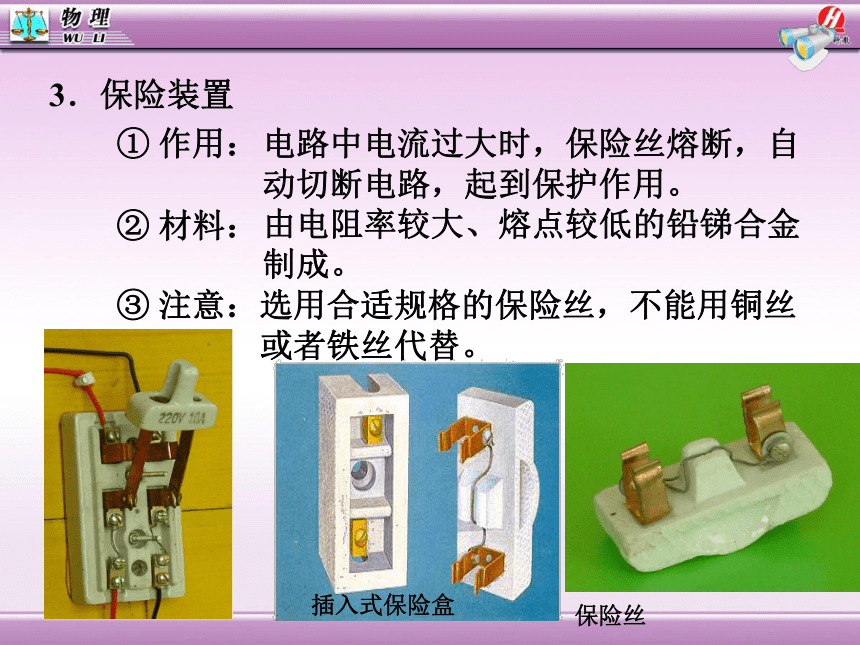

课件20张PPT。第1节 家庭电路一、家庭电路的组成　　家庭电路由进户线、电能表、总开关、保险装置、用电器、用导线连接组成，了解各部分的作用。零火220没有电能表闸刀开关保险盒并串并串1．电能表　　（1）作用：　　（2）安装：　　测量用电器消耗电能的多少。　　安装在干路上，在总开关之前。　　123.4 kw ·h　　（3）读数：2．总开关 串联在干路中，控制室内全部电路的通与断。 3．保险装置　　① 作用：　　② 材料：　　③ 注意：选用合适规格的保险丝，不能用铜丝

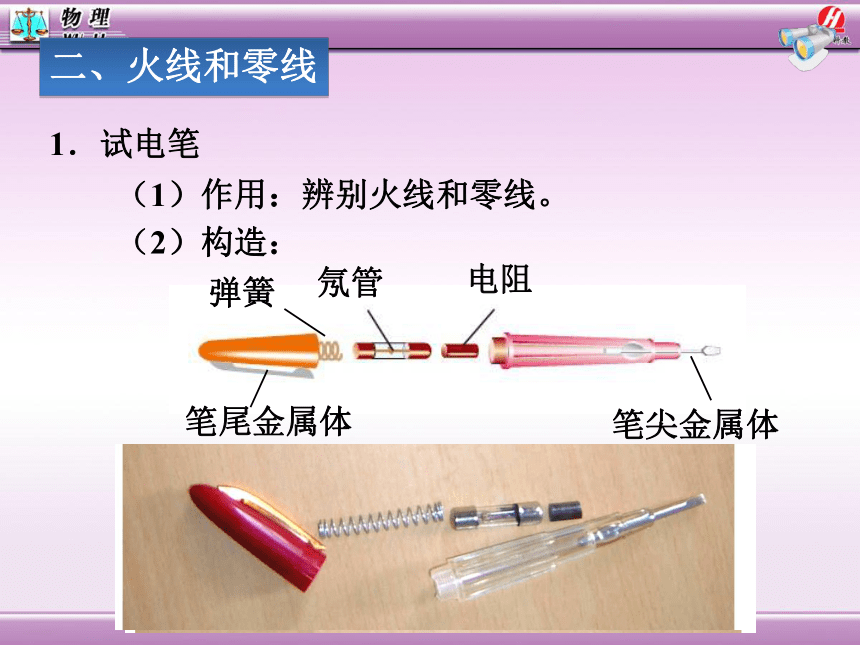

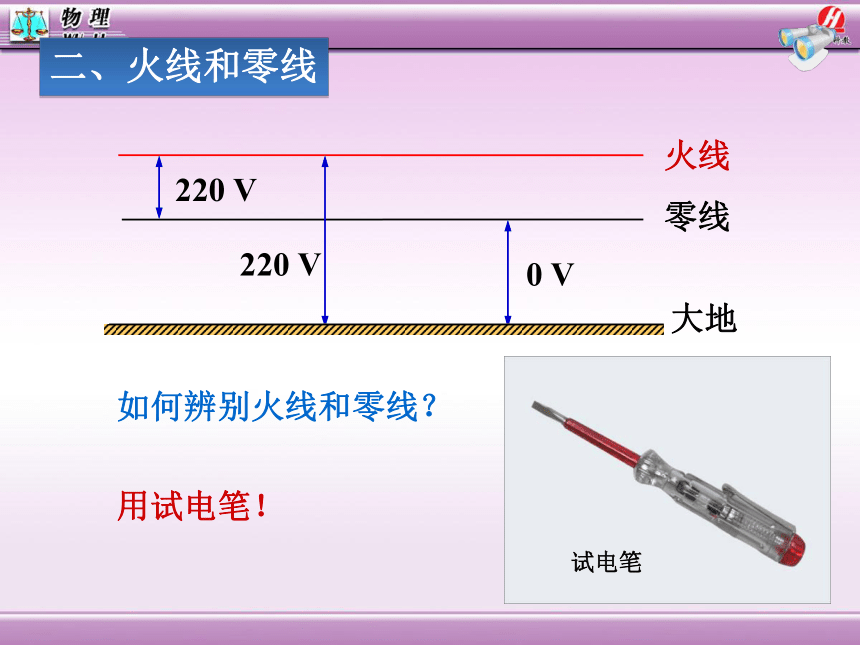

　　　　　　 或者铁丝代替。电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。由电阻率较大、熔点较低的铅锑合金制成。插入式保险盒保险丝火线零线大地　　用试电笔！试电笔　　如何辨别火线和零线？二、火线和零线1．试电笔　　（1）作用：辨别火线和零线。　　（2）构造：二、火线和零线　　（3）使用方法:

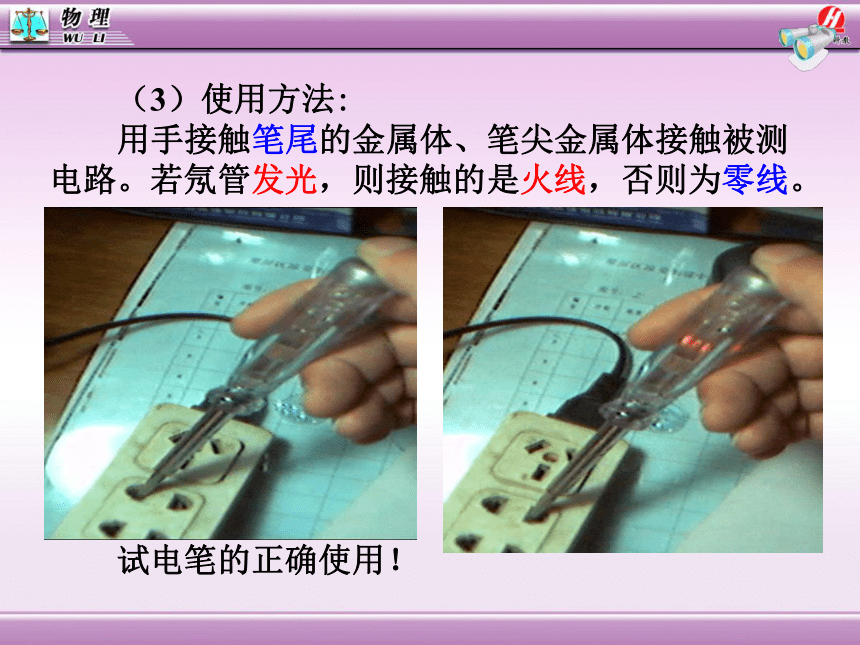

用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。　　试电笔的正确使用！错误的使用方法1、手没有触到笔尾金属体或金属笔卡，即使笔尖金属体触到火线时，氖管也不会发光。
2、使用时手一定不能碰到笔尖金属体。
用以学过的知识，你能解决吗？ 开关与被控制的电灯怎样连接？灯头里面的线又怎么连接呢？电灯及其开关的接法 控制电灯的开关应与电灯串联，并且要接在火线上1．三线插头三、三线插头和漏电保护器三孔插座火线零线接地接线方式：左零右火上地线用电器外壳没接地用电器外壳接地2．漏电保护器 1、请用笔画线表示导线，将它们连入电路试一试，你学会了吗？2、关于家庭电路，下列说法中不正确的是（ ）A、电能表用来显示用户所用的电能，应安装在干路上
B、保险丝安装在总开关后，当电路中有大电流通过时会熔断
C、开关与用电器并联
D、总开关千万不能倒装，其静触头应在上面C 3、小强同学在学习安装照明电路时，由于操作不规范，导致开关中两个接线柱接到了一起，这样产生的后果是（ ）A、灯不能正常发光
B、保险丝迅速熔断
C、开关依然起作用
D、灯总是亮着D试一试，你学会了吗？4、家庭电路里的用电器都是并联的，其原因是（ ）A、为了获得相同的电压 B、为了获得相同的电流
C、为了获得相同的功率 D、为了可以单独工作5、自动空气开关的作用与下列哪个元件相同？（ ）A、电能表 B、插座 C、保险装置 D、普通开关6、如图所示的三孔插座，与孔①相连的是（ ）A、零线 B、火线 C、地线 D、以上三种都可以①7、用试电笔测试如图所示插座的火线和零线，但无论金属笔尖插入插座的哪一个孔中，氖管都不发光，可能是（ ）A、插座发生了短路 B、保险丝断了
C、使试用笔方法不正确 D、零线断了试一试，你学会了吗？AD CCBC聪明的你一定要细心哟！ 8、李刚家的灯不亮了，它使用试电笔检查时发现试电笔的氖管仍能发光，保险丝和灯泡都完好，分析此故障的发生原因可能是（ ）A、停电了 B、进户的火线断了 C、火线与零线相碰了 D、零线断了D
