16.4 变阻器的同步 必刷题(有解析)

变阻器同步必刷题
一、单选题

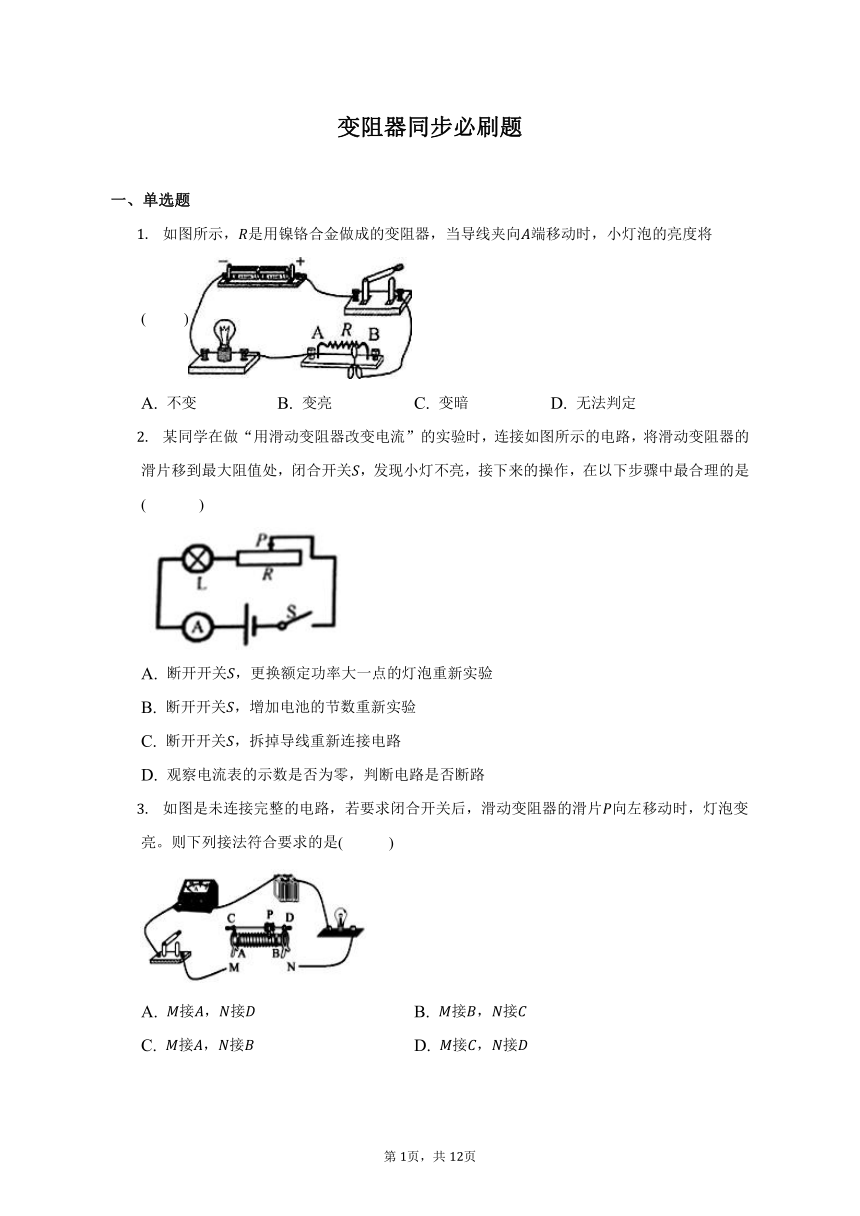

如图所示，是用镍铬合金做成的变阻器，当导线夹向端移动时，小灯泡的亮度将( )
A. 不变 B. 变亮 C. 变暗 D. 无法判定
某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移到最大阻值处，闭合开关，发现小灯不亮，接下来的操作，在以下步骤中最合理的是( )
A. 断开开关，更换额定功率大一点的灯泡重新实验
B. 断开开关，增加电池的节数重新实验
C. 断开开关，拆掉导线重新连接电路
D. 观察电流表的示数是否为零，判断电路是否断路
如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片向左移动时，灯泡变亮。则下列接法符合要求的是( )
A. 接，接 B. 接，接
C. 接，接 D. 接，接

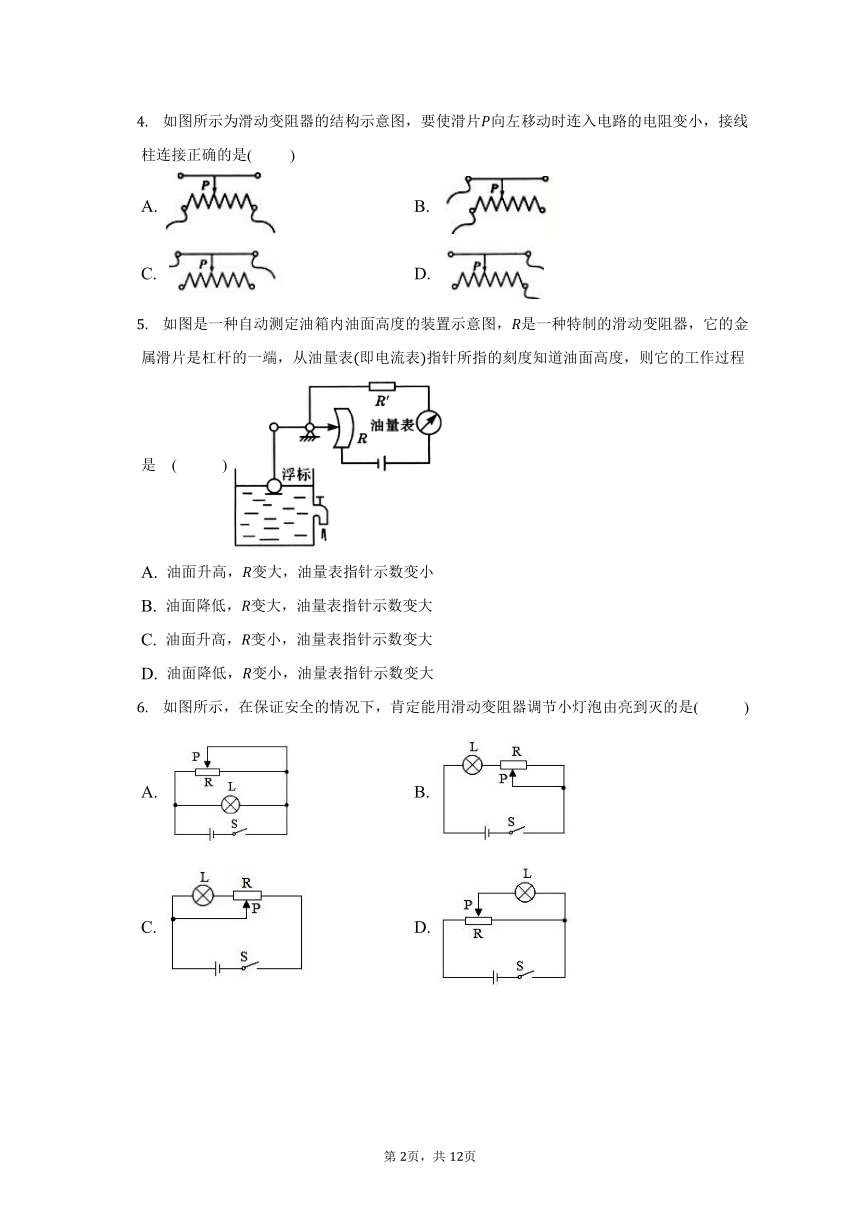

如图所示为滑动变阻器的结构示意图，要使滑片向左移动时连入电路的电阻变小，接线柱连接正确的是( )
A. B.
C. D.
如图是一种自动测定油箱内油面高度的装置示意图，是一种特制的滑动变阻器，它的金属滑片是杠杆的一端，从油量表即电流表指针所指的刻度知道油面高度，则它的工作过程是 ( )
A. 油面升高，变大，油量表指针示数变小
B. 油面降低，变大，油量表指针示数变大
C. 油面升高，变小，油量表指针示数变大
D. 油面降低，变小，油量表指针示数变大
如图所示，在保证安全的情况下，肯定能用滑动变阻器调节小灯泡由亮到灭的是( )
A. B.
C. D.

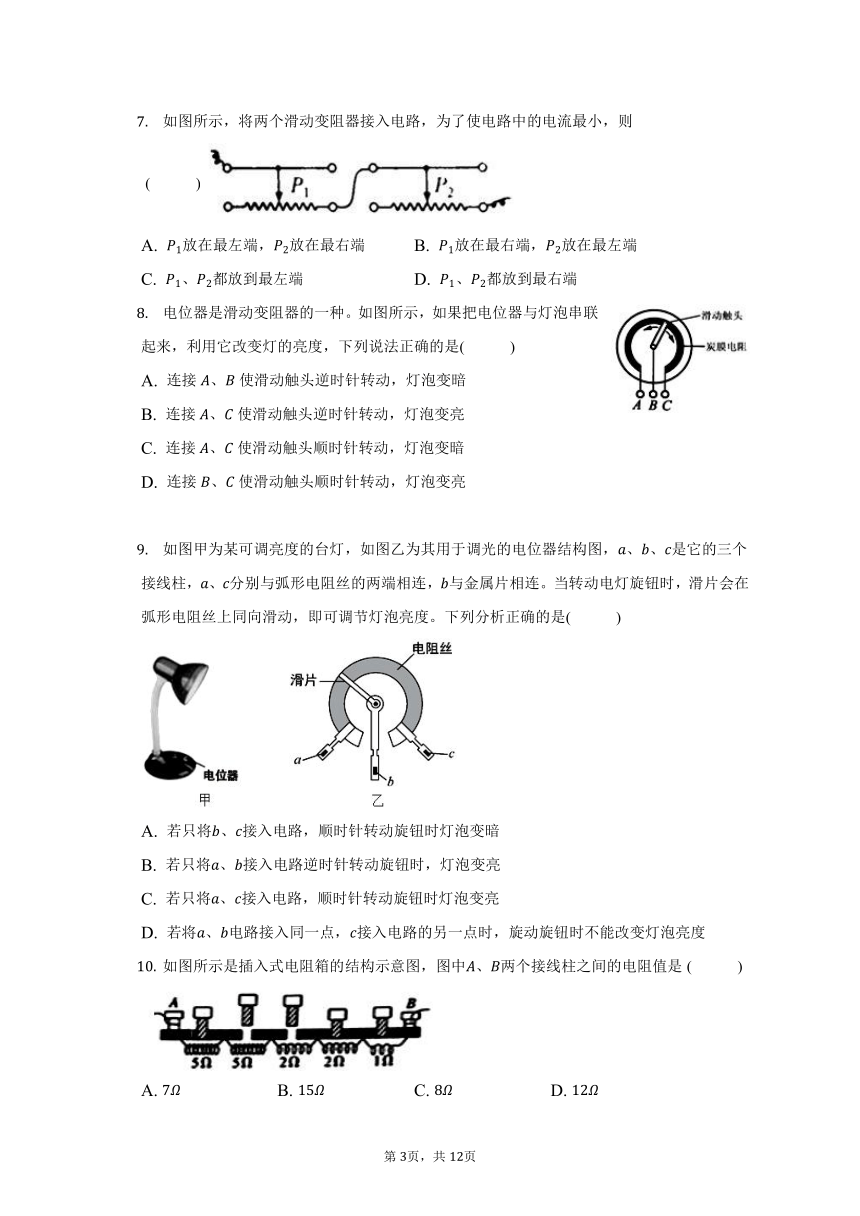

如图所示，将两个滑动变阻器接入电路，为了使电路中的电流最小，则( )
A. 放在最左端，放在最右端 B. 放在最右端，放在最左端
C. 、都放到最左端 D. 、都放到最右端
电位器是滑动变阻器的一种。如图所示，如果把电位器与灯泡串联起来，利用它改变灯的亮度，下列说法正确的是( )
A. 连接 、 使滑动触头逆时针转动，灯泡变暗
B. 连接 、 使滑动触头逆时针转动，灯泡变亮
C. 连接 、 使滑动触头顺时针转动，灯泡变暗
D. 连接 、 使滑动触头顺时针转动，灯泡变亮
如图甲为某可调亮度的台灯，如图乙为其用于调光的电位器结构图，、、是它的三个接线柱，、分别与弧形电阻丝的两端相连，与金属片相连。当转动电灯旋钮时，滑片会在弧形电阻丝上同向滑动，即可调节灯泡亮度。下列分析正确的是( )
A. 若只将、接入电路，顺时针转动旋钮时灯泡变暗
B. 若只将、接入电路逆时针转动旋钮时，灯泡变亮
C. 若只将、接入电路，顺时针转动旋钮时灯泡变亮
D. 若将、电路接入同一点，接入电路的另一点时，旋动旋钮时不能改变灯泡亮度
如图所示是插入式电阻箱的结构示意图，图中、两个接线柱之间的电阻值是( )
A. B. C. D.
二、实验探究题

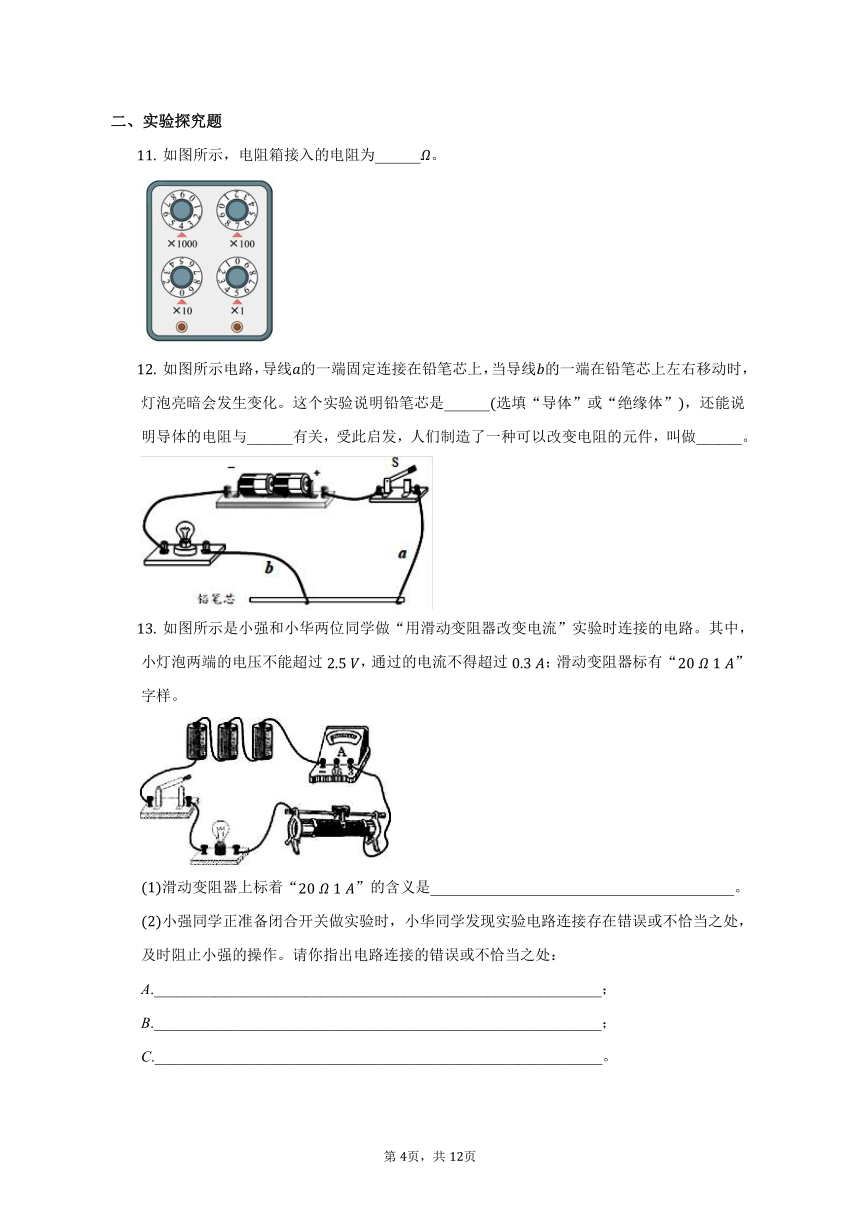

如图所示，电阻箱接入的电阻为______。
如图所示电路，导线的一端固定连接在铅笔芯上，当导线的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化。这个实验说明铅笔芯是______选填“导体”或“绝缘体”，还能说明导体的电阻与______有关，受此启发，人们制造了一种可以改变电阻的元件，叫做______。
如图所示是小强和小华两位同学做“用滑动变阻器改变电流”实验时连接的电路。其中，小灯泡两端的电压不能超过，通过的电流不得超过；滑动变阻器标有“”字样。
滑动变阻器上标着“”的含义是________________________________________。
小强同学正准备闭合开关做实验时，小华同学发现实验电路连接存在错误或不恰当之处，及时阻止小强的操作。请你指出电路连接的错误或不恰当之处：
A.___________________________________________________________；
B.___________________________________________________________；
C.___________________________________________________________。
某同学按照下面的实物图使用滑动变阻器改变小灯泡的亮度，并且用电流表测量电路中的电流。
连接电路时，开关应该__ ____；
接通电路前应将滑动变阻器的滑片放在______选填“最左端”或“最右端”，这样操作的目的是__ ____；
若该同学要使小灯泡由暗变亮，则他应将滑片向______填“左”或“右”移动；
若另一个同学在做实验时发现无论向哪边移动滑片时灯泡的亮度都不变，并且电流表的示数始终很小，则最有可能的原因是__ ____。
在“用滑动变阻器改变电路中的电流”的实验中。
请根据图甲电路图连接好图乙实物电路闭合开关前，滑片移动到最右端。
闭合开关，若发现小灯泡不亮，接下来的操作，在以下步骤中合理的是_________。
A.断开开关，更换灯泡重新实验
B.断开开关，增加电池节数重新实验
C.调节滑动变阻器，观察小灯泡是否发光
D.观察电流表示数是否为零，判断电路是否断路
实验中，当滑片向左移动时，变阻器连入电路的电阻变________，电流表的示数变________。
答案和解析
1.【答案】
【解析】解：由图可知灯与滑动变阻器串联，滑动变阻器的滑片向端移动时，其连入电路中的电阻变小，
则电路中的总电阻变小，
因为灯泡的电阻不变，电路中的电流变大；
因此小灯泡的亮度变亮。
故选：。
从图可知，灯与变阻器串联，首先判断当变阻器的滑片向端移动时，其连入电路中的电阻怎样变化，再根据串联电路电阻的特点判断电路中总电阻的变化，最后再利用公式判断电路中电流的变化，判断小灯泡的亮度。
本题考查了滑动变阻器对小灯泡亮度的影响，以及串联电路的特点，判断灯泡亮度的变化。
2.【答案】
【解析】解：
、若电路发生断路故障时，换用更大功率的灯泡或增加电池数量，灯泡同样不发光，故AB错误；
C、如果灯丝断了或导线发生断路，拆掉导线重新连接电路，灯泡仍然不亮，故C错误。
D、该电路为串联电路，闭合开关，灯泡不亮时，先观察电流表是否有示数；如果无示数，说明电路出现断路现象，然后检测出断路的位置，并进行处理；如果电流表有较小的示数，则是电路中电阻较大造成的，可移动滑片观察灯泡是否发光；故D正确。
故选：。
电路中各元件串联连接，当滑动变阻器阻值最大时，灯泡不亮；可以先根据电流表有无示数检测电路的故障，然后根据故障问题进行处理。
本题主要考查用电流表检测电路故障，会根据电流示数判断电路的故障，并能够对故障进行处理。
3.【答案】
【解析】
【分析】
本题考查了电路的动态分析、滑动变阻器的接法，属于基础知识。
灯泡变亮，表明通过灯泡的电流变大，即电路中的电阻减小；根据滑动变阻器的滑片的移动方向判定其接法。
【解答】
灯泡变亮，表明通过灯泡的电流变大，即电路中的电阻减小，故滑动变阻器的滑片向左移动时，其接入的电阻是减小的，则滑片左侧的电阻丝应接入电路即一定要接接线柱，滑动变阻器采用“一上一下”的接法，故接，接或。故A正确，BCD错误。
故选A。
4.【答案】
【解析】
【分析】
本题考查了滑动变阻器的原理和作用，能够正确判断哪一段电阻丝被连入电路中是本题的解题关键所在。
滑动变阻器的原理是靠改变连入电路中的电阻丝的长度来改变电阻的，它的正确接法是“一上一下”；哪一段电阻丝被接入电路中是由下面的接线柱决定的，若接左下接线柱，滑片向右移动，电阻变大；若接右下接线柱，滑片向左移动，电阻变大。
【解答】
A.图中连入电路中的是一个定值电阻最大电阻，这种接法是不能变阻的，故A错误；
B.图中连入电路中的电阻丝是左半部分，当滑片向左滑动时，连入电路的电阻丝长度变短，电阻变小，故B正确；
C.图中连入电路的是上面的金属杆，没有电阻丝接入电路，这种接法是不能变阻的，故C错误；
D.图中连入电路中的电阻丝是右半部分，当滑片向左滑动时，连入电路的电阻丝长度变长，电阻变大，故D错误。
故选B。
5.【答案】
【解析】
【分析】
清楚电路结构，根据电路结构判断滑动变阻器接入电路的阻值如何变化，然后应用串联电路特点与欧姆定律分析答题。
本题考查了电路的动态分析，涉及到欧姆定律和滑动变阻器的应用以及定值电阻的作用，知道“自动测定油箱内油量的装置”的工作原理是关键。
【解答】
结合题意分析图可知，当油面升高时，浮标上升，浮标推动指针下移，滑动变阻器连入电路的电阻变小，电路中的电流变大，电流表的示数变大，说明油量增多。
6.【答案】
【解析】解：
A、图中滑动变阻器与灯泡并联，当滑片滑到左端时，会引起灯泡短路，实现灯泡由亮到灭，但此时电源短路不安全，故A错误；
B、图中滑动变阻器与灯泡串联，当滑片左右滑动时，只能改变灯泡亮度，不能使灯泡熄灭，故B错误。
C、图中当滑片滑到右端时，会引起电源短路，故C错误。
D、图中滑动变阻器与灯泡并联，当滑片滑到右端时，会引起灯泡短路，实现灯泡由亮到灭，故D正确。
故选：。
滑动变阻器在电路中连接一“上”一“下”两个接线柱，其在电路中的作用是通过改变电路中电阻的大小来改变电路中的电流；当将滑动变阻器的上下和滑片三个接线头接入电路后，滑动变阻器可以使部分电阻短路起到调节部分电路两端的电压的作用。
本题考查了滑动变阻器知识点；由于滑动变阻器在不同的电路中的连接方式不同，其在各电路中的作用也是不同的。
7.【答案】
【解析】
【分析】
本题考查的是滑动变阻器的使用，属于基础题；
电路中的电阻越大，电流就越小；滑动变阻器是通过改变接入电路中的电阻线的长度来改变阻值大小的，滑动变阻器接入电路时必须“一上一下”，此时接入电路的是从滑片到下面所接的接线柱之间的电阻线，这一段电阻线越长电阻越大，越短电阻越小。
【解答】
由图知，当、都在最左端时，滑片到下端所接的接线柱的长度最长，此时电阻最大，所以电流最小。
故选C。
8.【答案】
【解析】
【分析】
连接、使滑动触头顺时针转动时，根据电阻定律，电位器接入电路的电阻增大，电流减小，灯泡的功率，减小，灯泡变暗；
连接、，电位器接入电路的电阻不变。连接、使滑动触头顺时针转动时，电位器接入电路的电阻减小，灯泡变亮。
电位器是变形的滑动变阻器，根据电阻定律研究接入电路的电阻与旋转方向的关系。
【解答】
解：、连接、使滑动触头逆时针转动时，根据电阻定律，电位器接入电路的电阻减小，电流增大，灯泡的功率，增大，灯泡变亮，故A错误；
、连接、，电位器接入电路的电阻不变，电流不变，灯光亮度不变，故BC错误；
D、连接、使滑动触头顺时针转动时，电位器接入电路的电阻减小，电流增大，灯泡变亮，故D正确。
故选D。
9.【答案】
【解析】解：
A、若只将、接入电路，则滑片右边的电阻丝接入电路；顺时针转动旋钮时，电位器接入电路的电阻变小，电路中电流变大，灯泡变亮，故A错误；
B、若只将、接入电路，则滑片左边的电阻丝接入电路；逆时针转动旋钮时，电位器接入电路的电阻变小，电流变大，灯泡变亮，故B正确；
C、若只将、接入电路，则电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变灯泡的亮度，故C错误；
D、若将、接入电路同一点，接入电路的另一点时，导线把滑动变阻器的左半段短路，滑片右边的电阻丝接入电路；旋动旋钮时，能改变接入电路的电阻，能改变电路中的电流，能改变灯泡的亮度，故D错误。
故选：。
电位器的实质是滑动变阻器，串联在电路中能改变电路中电流的大小；若将图乙中、接入则接入了全部电阻片，不能改变电阻大小，接线时、只能选择其一接入电路，结合图示可做出分析。
此题考查学生对于滑动变阻器的理解和掌握，熟知使用和接线原则是解题关键。
10.【答案】
【解析】
【分析】
本题考查了插入式电阻箱，理解插入式电阻箱的工作原理是解题的关键。
插入式电阻箱的原理：是利用铜塞插入或拔出改变连入电路中电阻丝的长度来变阻的，即把铜塞插进去，铜塞处的电阻丝就会短路，电流不从电阻丝走了，所以铜塞插进去的那部分电阻丝就不接入电路。
【解答】
当铜塞插入时，则该铜塞处的电阻丝就会短路，这部分电阻丝就不接入电路，由图可知，、两个接线柱之间的电阻是；
故BCD不符合题意，符合题意。
故选A。
11.【答案】
【解析】解：电阻箱的示数：。
故答案为：。
电阻箱的读数方法：用指针所对的数字乘以下面的倍数，然后把他们相加，就可得出电阻箱的示数。
本题考查了电阻箱的读数，属于基础题目。
12.【答案】导体 导体长度 滑动变阻器
【解析】解：因为铅笔芯接入电路中灯泡发光，说明铅笔芯能够导电，所以这个实验说明铅笔芯是导体；
当导线的一端在铅笔芯上左右移动时，改变了铅笔芯接入电路的长度，从而改变了铅笔芯接入电路的电阻，改变了电流，改变了灯泡亮度，所以这个实验说明导体的电阻与导体长度有关，
根据改变连入电路中电阻线的长度可以改变电阻，制成了滑动变阻器。
故答案为：导体；导体长度；滑动变阻器。
容易导电的物体是导体，不容易导电的物体是绝缘体；
由灯泡亮度可判断电流大小，由电流大小可判断电阻大小；
影响电阻大小的因素有材料、长度、横截面积和温度，滑动变阻器的原理是通过改变连入电路中电阻线的长度来改变电阻的。
此题考查哪些物体为导体及滑动变阻器的原理和使用，属于基本内容，比较简单。
13.【答案】滑动变阻器的变阻范围是、允许通过的最大电流是；
选择电流表的量程太大；电流表正负接线柱接反；滑动变阻器的滑片未放在阻值最大位置
【解析】
【分析】
本题考查了电流表、滑动变阻器的使用方法，考查了学生的实验操作能力，属于基础题目。
滑动变阻器上的铭牌上标出了它的最大阻值和允许通过的最大电流值；
分析电路图，从下列几方面确定不当之处：电流表的量程选择，电流表的正负接线柱的解法，闭合开关前滑片的位置等。
【解答】
“、”的含义是：滑动变阻器的变阻范围是、允许通过的最大电流是；
由题知，通过的电流不得超过，电流表选的量程即可，所以存在问题之一：选择电流表的量程太大；
电流要从正接线柱流入，从负接线柱流出，所以存在问题之二：电流表正负接线柱接反；
为保护电路，闭合开关前，滑片应处在使电路中电阻最大的位置，存在问题之三：滑动变阻器的滑片未放在阻值最大位置。
故答案为：滑动变阻器的变阻范围是、允许通过的最大电流是；
选择电流表的量程太大；电流表正负接线柱接反；滑动变阻器的滑片未放在阻值最大位置。
14.【答案】断开 最右端 保护电路 左 滑动变阻器同时接下面两个接线柱
【解析】解：连接电路时，为了保护电路，开关应当处于断开状态，
闭合开关前，为了保护电路，滑动变阻器的滑片应置于阻值最大处的最右端；
若该同学要使小灯泡由暗变亮，则通过小灯泡的电流变大，根据欧姆定律可知，电路的总电阻变小，滑动变阻器接入电路中的电阻变小，滑片向左移动；
实验时，无论怎样移动滑片，灯泡的亮度都不变，电流表示数很小，这说明电路中的电流很小，电路电阻很大，滑动变阻器不能改变电路电阻，可能是：由于滑动变阻器同时接下面两个接线柱造成的。
故答案为：断开；最右端；保护电路；左；滑动变阻器同时接下面两个接线柱。
为保护电路，连接电路时，开关应当处于断开状态，闭合开关前，滑动变阻器的滑片应置于阻值最大处；
通过灯泡的电流变大，灯泡会变亮；根据欧姆分析电路中电阻的变化和滑动变阻器滑片的移动方向；
无论怎样移动滑片，灯泡的亮度都不变，并且电流表的示数始终很小，说明电路电阻很大，据此分析。
本题考查了连接电路时注意的事项、滑动变阻器的使用，难度不大。
15.【答案】如图所示；；小；大

【解析】解：
根据电路图，按照电流的流向，依次进行连接，滑动变阻器一上一下连接，闭合开关前，滑片应移到阻值最大处，由题可知，为最右端，故应连接接线柱，如答案图所示。
该电路为串联电路，闭合开关，灯泡不亮时，应先观察电流表是否有示数，如果无示数，说明电路出现断路现象，然后检测出断路的位置，并进行处理；如果电流表有较小的示数，则是电路中电阻较大造成的，可移动滑片观察灯泡是否发光，故C、符合题意，、不符合题意。
实验中，当滑片向左移动时，变阻器连入电路的电阻变小，则电路中的电流变大，电流表的示数变大。
