(共17张PPT)
MENTAL HEALTH COUNSELING PPT
第5节 串、并联电路中电流的规律
人教版九年级物理(初中)
课堂导入

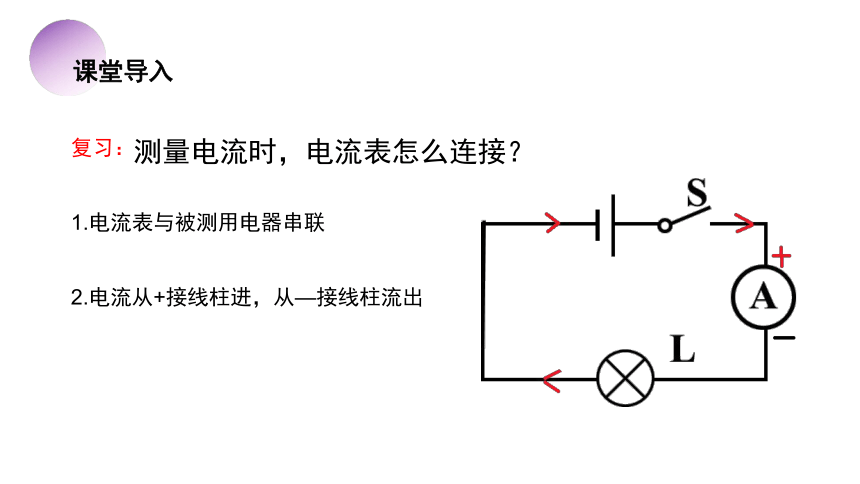

复习:
1.电流表与被测用电器串联
测量电流时,电流表怎么连接?
2.电流从+接线柱进,从—接线柱流出

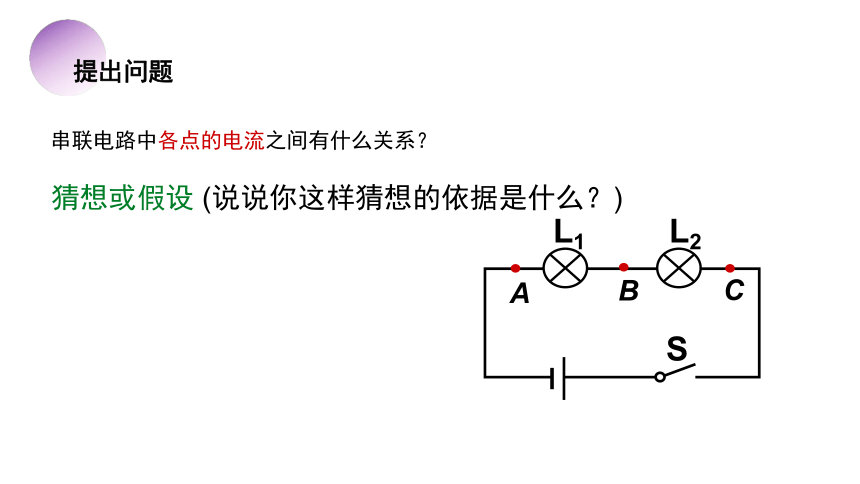

串联电路中各点的电流之间有什么关系?
猜想或假设 (说说你这样猜想的依据是什么?)
S
L2
A
B
C
L1
提出问题
实验探究

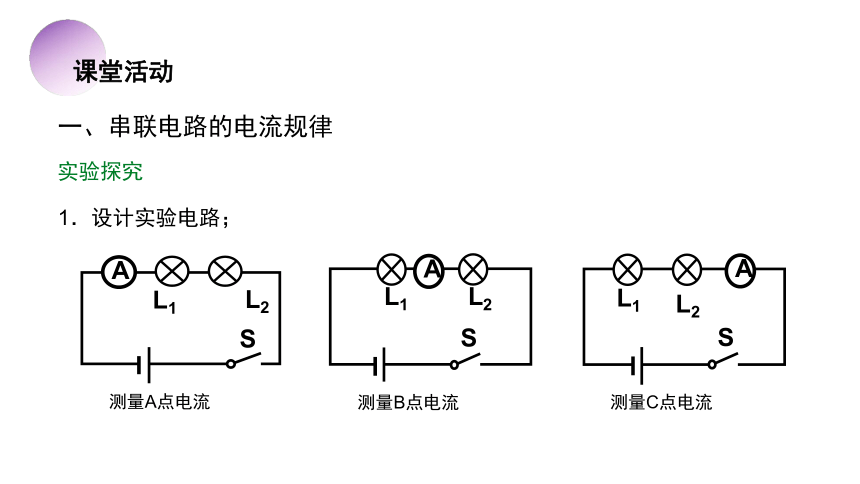

一、串联电路的电流规律
1.设计实验电路;
S
L2
L1
A
测量A点电流
S
L2
L1
A
测量B点电流
测量C点电流
S
L2
L1
A
课堂活动
2.根据电路图连接电路
L2
L1
实验时要注意:
①连接电路时,开关应断开.
②必须先用电流表的大量程试触.
③读数完毕,断开开关.
④换用不同规格的灯泡测几次.
课堂活动

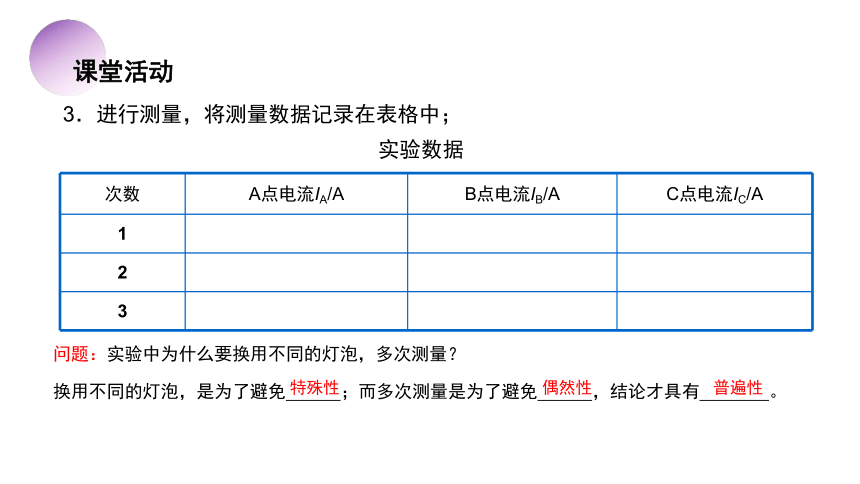

3.进行测量,将测量数据记录在表格中;
次数 A点电流IA/A B点电流IB/A C点电流IC/A
1
2
3
实验数据
问题:实验中为什么要换用不同的灯泡,多次测量?
换用不同的灯泡,是为了避免 ;而多次测量是为了避免 ,结论才具有 。
特殊性
偶然性
普遍性
课堂活动

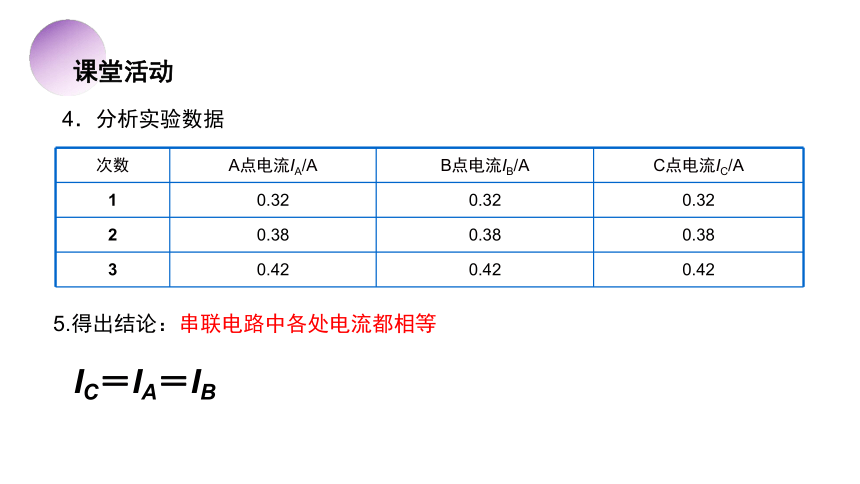

4.分析实验数据
次数 A点电流IA/A B点电流IB/A C点电流IC/A
1 0.32 0.32 0.32
2 0.38 0.38 0.38
3 0.42 0.42 0.42
5.得出结论:串联电路中各处电流都相等
IC=IA=IB
课堂活动
如图所示,小阳用电流表探究串联电路中的电流关系,他分别用电流表测电路中A、B、C三处的电流,得知IA=0.2 A,则IB=_______,IC=_______。
A
B
C
L1
L2
0.2 A
0.2 A
理解与运用
L1
L2
L1
A
B
C
提出问题
并联电路中干路电流与各支路电流有什么关系?
猜想或假设
与河流的支流流量和干流流量之间相似吗?
二、并联电路的电流规律
L1
L2
L1
A
A
测量支路A点电流
1.设计实验电路;
测量支路B点电流
测量干路C点电流
实验探究
2.根据电路图连接电路
L2
L1
测量干路电流时,一定注意量程的选择。
实验探究
次数 A点电流IA/A B点电流IB/A C点电流IC/A
1
2
3
实验数据
3.进行测量,将测量数据记录在表格中
3次测量中,可以选择1次实验用规格一样的灯泡,其余2次用规格不一样的灯泡。
实验探究
次数 A点电流IA B点电流IB C点电流IC
1 0.2 0.2 0.39
2 0.28 0.32 0.6
3 0.4 0.3 0.7
5.实验结论:
4.分析实验数据
并联电路中,干路电流等于各支路电流之和。
I=I1+I2
实验探究
如图所示电路图,电流表A1的示数为0.9 A,A3的示数为0.4 A,则通过L1的电流是 _________,通过L2的电流是_________,通过干路的电流是_________。
0.4 A
L1
L2
A1
A3
A2
0.5A
0.9 A
理解与运用
串联电路 并联电路
电流规律 电流处处相等 干路电流等于各支路电流之和
表达式 I=I1=I2 I=I1+I2
串、并电路中电流的规律
本堂重点:I=I1=I2
I=I1+I2
本堂难点:利用串、并电路中电流的规律,分析和计算。
课堂小结
(2019 广西北海市)如图所示,在探究“并联电路的电流规律”时,闭合开关S后,电流表A1的示数是0.1A,电流表A2的示数是0.3A,则电流表A的示数是(  )
A.0.1A B.0.2A
C.0.3A D.0.4A
D
典型例题
(2019兰州市)将两只不同规格的灯泡L1、L2接在如图所示的电路中,闭合开关S1、S2后,下列说法中正确的是( )
A.电流表测量干路电流
B.L1与L2的亮度一定相同
C.通过L,和L,的电流一定相等
D.只断开S2,L1发光且亮度不变
D
典型例题
