人教版九年级物理全一册16.4变阻器 同步练习（含答案）

人教版九年级物理全一册16.4变阻器同步练习（含答案）
一、填空题
1.如图所示，为某可调高度台灯及用于调光的电位器结构图，b与金属滑片P相连，则电位器应该与灯泡　 　（填“串联”或“并联”），欲使滑片P顺时针转动是灯泡变亮，应将接线柱b与　 　（填“a”或“c”）接入电路。
2.如图所示，电阻箱两接线柱间的电阻值为　 　 Ω．
3.如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动电位器应与灯泡　 　填“串联”或“并联”，它是通过改变接入电路中的电阻丝　 　来改变其接入电路中的电阻。若顺时针旋转旋钮时灯泡发光变亮，则需将　 　选填“a和b”“a和c”或“b和c”接线柱接入电路关于电位器上电阻丝的材料，应该选用　 　选填“铜丝”或“镍铬合金丝”
4.一个滑动变阻器的铭牌上标有“10Ω，2A”，10Ω代表的含义是　 　．在左图所示的电路中，当滑动变阻器的滑片P向右移动时，小灯泡的亮度会　 　．（填“变亮”，“变暗”，“不变”）
5.如图所示，当线夹子在铅笔芯上滑动时，灯泡的亮度发生变化，这是通过改变铅笔芯连入电路中的　 　来改变其电阻的大小，实验器材中的　 　是就根据这一原理制成的．

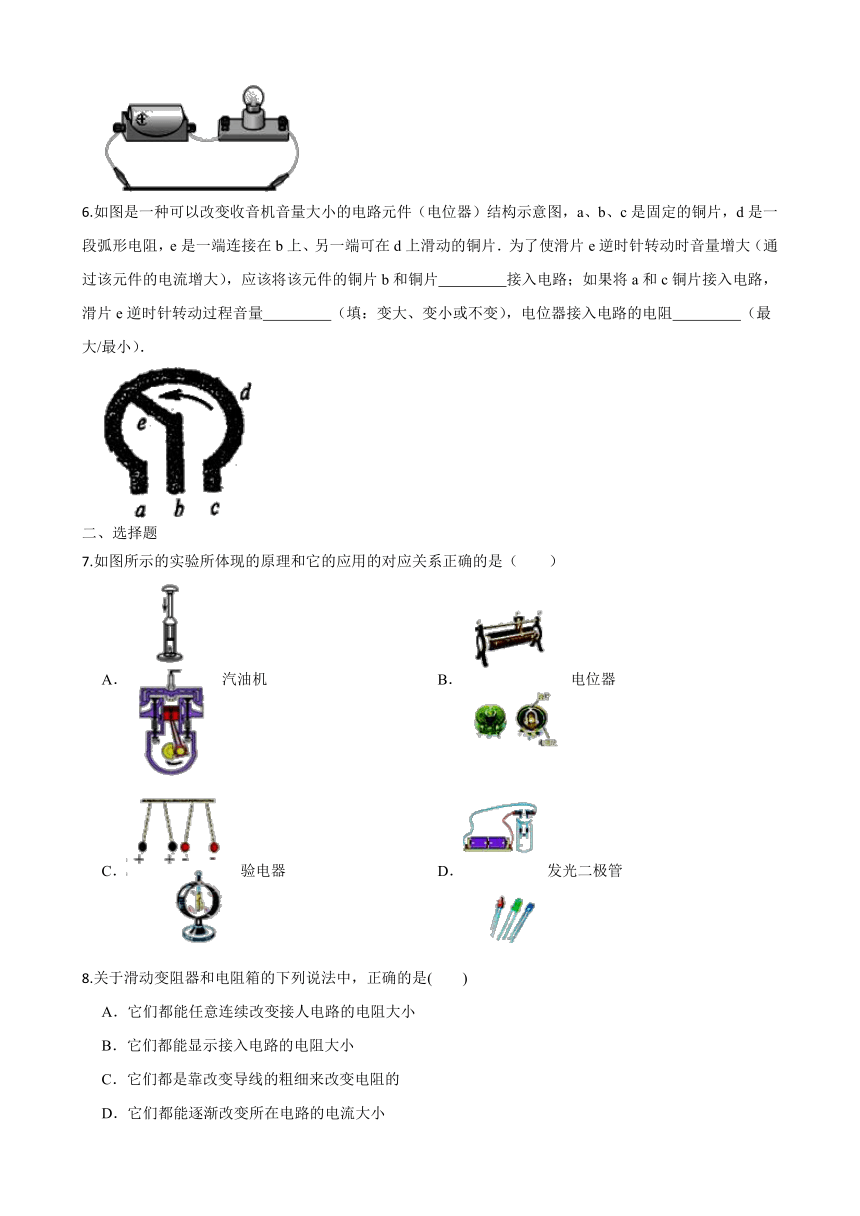

6.如图是一种可以改变收音机音量大小的电路元件（电位器）结构示意图，a、b、c是固定的铜片，d是一段弧形电阻，e是一端连接在b上、另一端可在d上滑动的铜片．为了使滑片e逆时针转动时音量增大（通过该元件的电流增大），应该将该元件的铜片b和铜片　 　接入电路；如果将a和c铜片接入电路，滑片e逆时针转动过程音量　 　（填：变大、变小或不变），电位器接入电路的电阻　 　（最大/最小）．
二、选择题
7.如图所示的实验所体现的原理和它的应用的对应关系正确的是（　　）
A． 汽油机 B． 电位器
C． 验电器 D． 发光二极管
8.关于滑动变阻器和电阻箱的下列说法中，正确的是(　　)
A．它们都能任意连续改变接人电路的电阻大小
B．它们都能显示接入电路的电阻大小
C．它们都是靠改变导线的粗细来改变电阻的
D．它们都能逐渐改变所在电路的电流大小
9.一种变阻器结构如图所示，若顺时针旋转滑动片P（　　）
A．当电路连接A，C两接线端时，电阻值将变小
B．当电路连接A，B两接线端时，电阻值将变小
C．当电路连接A，C两接线端时，电阻值将变大
D．当电路连接B，C两接线端时，电阻值将变小
10.图所示为滑动变阻器的四种接线方法。把它们分别连接在电路中，当滑片P向左移动时，可使滑动变阻器接入电路的电阻变大的接法是（　　）
A．B．C． D．
11.如图所示的滑动变阻器的四种接法中，其中滑片P向右滑动，能使连入电路的电阻变小的是（　　）
A．B．C． D．
12.滑动变阻器实现变阻是利用了改变接入电路中电阻线的（　　）
A．材料 B．长度 C．粗细 D．温度
13.如图是滑动变阻器结构示意图，当滑片P往b滑动时，电阻变大，连入电路中的接线柱应是(　　)
A．a和 B．b和c C．c和d D．a和c
14.日常生活中，变阻器有着广泛的应用，下列各组应用中，不属于滑动变阻器的是（　　）
A．调台灯亮度的装置 B．调收音机音量大小的电位器
C．调收音机频道的装置 D．调节电动车速度的装置
15.滑动变阻器以下四种接法中，滑片向右移动，连入电路中的电阻减小的是（　　）
A．B．C． D．
三、实验探究题
16.（1）如图所示，滑动变阻器的铭牌上标有“20Ω2A”的字样。
①20Ω表示的意思是　 　，2A表示的意思是　 　；
②当滑片在最左端时，电阻为　 　Ω；滑片在最右端时，电阻　 　Ω；
（2）如图甲所示的电路电源电压为3V，灯L2的阻值约为10Ω，当开关闭合后，电流表A1的示数如图乙所示，A2的示数如图丙所示。
①图甲所示的电路图是　 　电路；
②电流表A2的示数是　 　A；
③流过灯泡L1的电流是　 　A。
答案
1.串联；c
2.2015
3.串联；长度；b和c；镍铬合金丝
4.滑动变阻器可接入电路中的最大电阻是10Ω；变暗
5.长度；滑动变阻器
6.a；不变；最大
7-15.B D B C D B D C C
16.（1）此滑动变阻器最大阻值是20Ω；此滑动变阻器允许通过的最大电流是2A；20；0
（2）并联；0.3；0.9
