安徽省滁州市五校2022-2023学年九年级上学期期中联考物理试卷（图片版含答案）

=5V,灯泡L2两端电压：U2=U一U1=8V一5V=3V;…(2分)
(2)由图乙可知电流表示数为0.4A,即通过灯泡L2电流为0.4A,因灯泡L和L2串联，
所以通过灯泡L1电流：1=I2=0.4A;…(2分)
(3)若灯泡L灯丝烧断，则现在电路为断路，灯泡L2两端电压为零，而电压表V2测其电
压，所以电压表V2的示数是0。……………(2分)
3.(1)由=可知小轿车从汽车站到达飞机场所用的时间为：t=。=20k=15min
…………………………………………………………（2分）
(2)汽油完全燃烧放出的热量：Q放=qm=4.6×10J/kg×2.5kg=1.15×108J;
………。。。
(2分)》
(3)小轿车匀速行驶，受到的牵引力和阻力是一对平衡力，由二力平衡的条件可知小轿车
的牵引力F=f=1150N,则小轿车牵引力做的功为：W=Fs=1150N×30×103m=
3.45×107J,
则小锈车发动机的效率：y月：铝头830%。…化分》

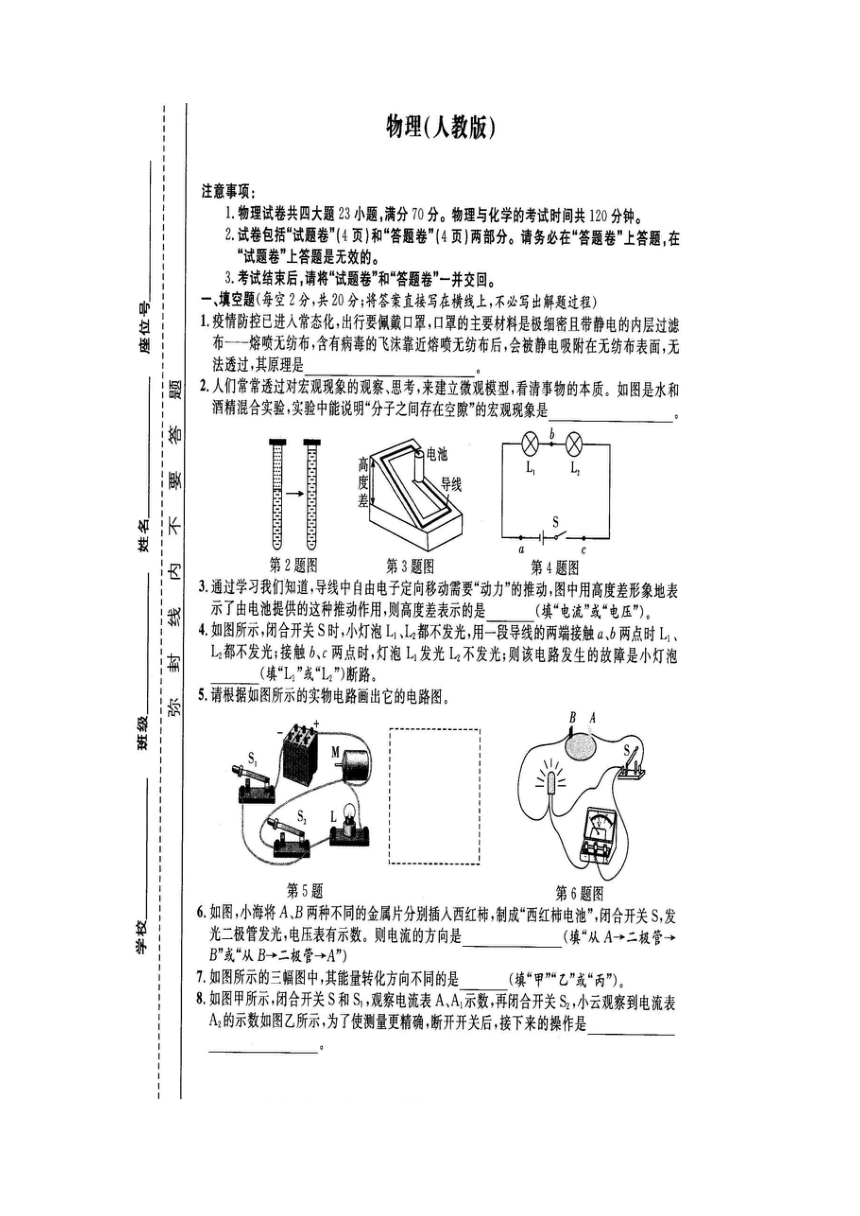

物理（人教版）
注意事项：
1.物理试卷共四大题23小题，满分70分。物理与化学的考试时间共120分钟。
2试卷包括“试题卷”(4页)和“答题卷”(4页)两部分。请务必在“答题卷”上答题，在
“试题卷”上答题是无效的。
3考试结束后，请将“试题卷”和“答题卷”一并交回。
中
一，填空题（每空2分，共20分；将答案直接写在横线上，不必写出解题过程）
1,疫情防控已进入常态化，出行要佩戴口罩，口罩的主要材料是极细密且带静电的内层过滤
布一熔喷无纺布，含有病毒的飞沫靠近熔喷无纺布后，会被静电吸附在无纺布表面，无
法透过，其原理是
毆
2.人们常常透过对宏观现象的观察、思考，来建立微观模型，看清事物的本质。如图是水和
酒精混合实验，实验中能说明“分子之间存在空隙”的宏观现象是
如
啟
度
救
第2题图
第3题图
第4题图
3通过学习我们知道，导线中自由电子定向移动需要“动力”的推动，图中用高度差形象地表
示了由电池提供的这种推动作用，则高度差表示的是
(填“电流”或“电压”)。
4.如图所示，闭合开关S时，小灯泡L、L都不发光，用一段导线的两端接触a,b两点时L、
L2都不发光；接触b、c两点时，灯泡L发光L不发光；则该电路发生的故障是小灯泡
(填“L”或“L”)断路
5,请根据如图所示的实物电路画出它的电路图。
第5题
第6题图
6.如图，小海将A,B两种不同的金属片分别插人西红柿，制成“西红柿电池”，闭合开关S,发
光二极管发光，电压表有示数。则电流的方向是
(填“从A→二极管→
B”或“从B→二极管→A”)
7.如图所示的三幅图中，其能量转化方向不同的是
(填“甲”“乙”或“丙”)。
8.如图甲所示，闭合开关S和S,观察电流表A,A示数，再闭合开关S,小云观察到电流表
A的示数如图乙所示，为了使测量更精确，断开开关后，接下来的操作是
