物理人教版（2019）必修第三册13.1磁场 磁感线（共29张ppt)

(共29张PPT)
13.1磁场 磁感线
第十三章 电磁感应与电磁波初步

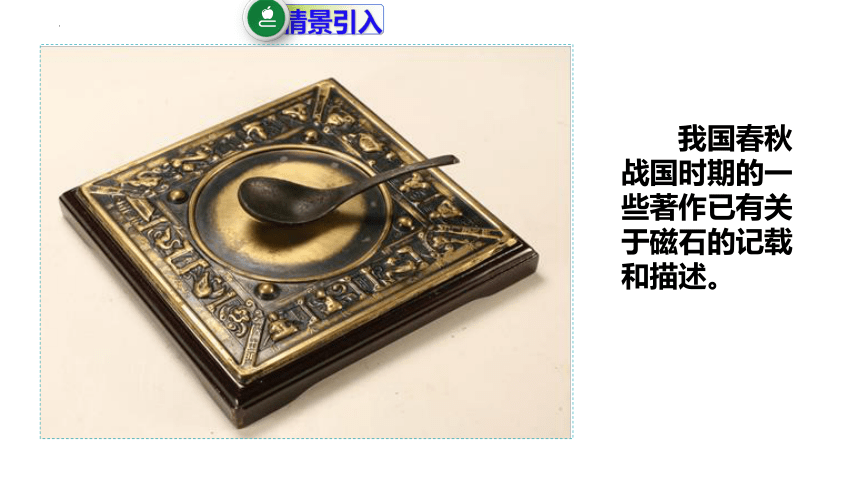

我国春秋战国时期的一些著作已有关于磁石的记载和描述。
指南针是我国古代四大发明之一。12世纪初，我国已将指南针用于航海，宋俑持罗盘者就记录了这个科技史实。
生活中也有很多磁现象，你能举例吗？

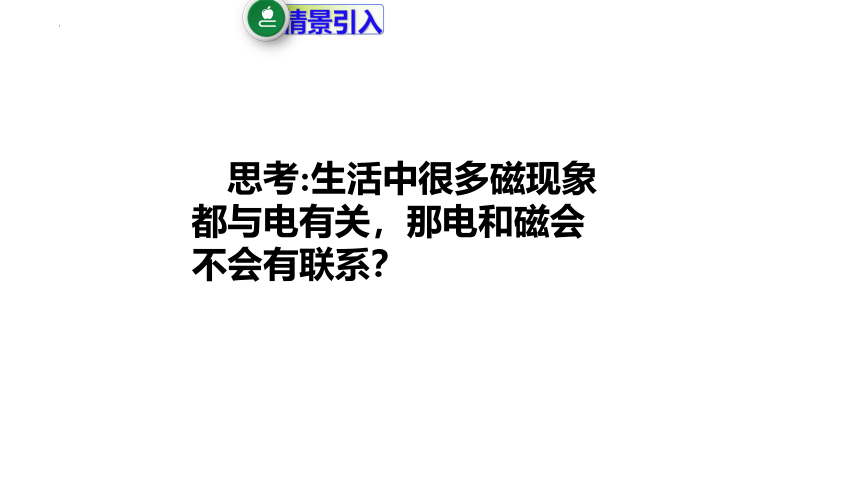

思考:生活中很多磁现象都与电有关，那电和磁会不会有联系？
汉斯·奥斯特
1777-1851丹麦
有联系!
无联系!
库仑
安培
托马斯·杨
一、电和磁的联系
一、电和磁的联系

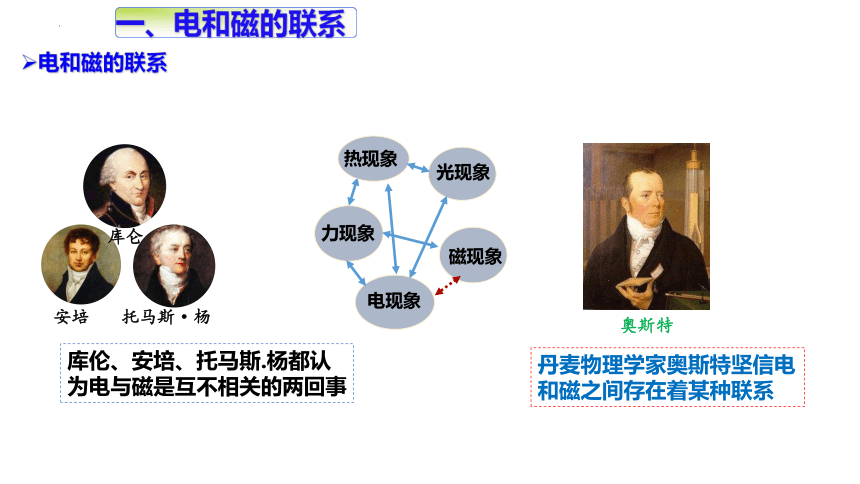

电和磁的联系
奥斯特
库仑
安培
托马斯·杨
光现象
磁现象
电现象
力现象
热现象
库伦、安培、托马斯.杨都认为电与磁是互不相关的两回事
丹麦物理学家奥斯特坚信电和磁之间存在着某种联系

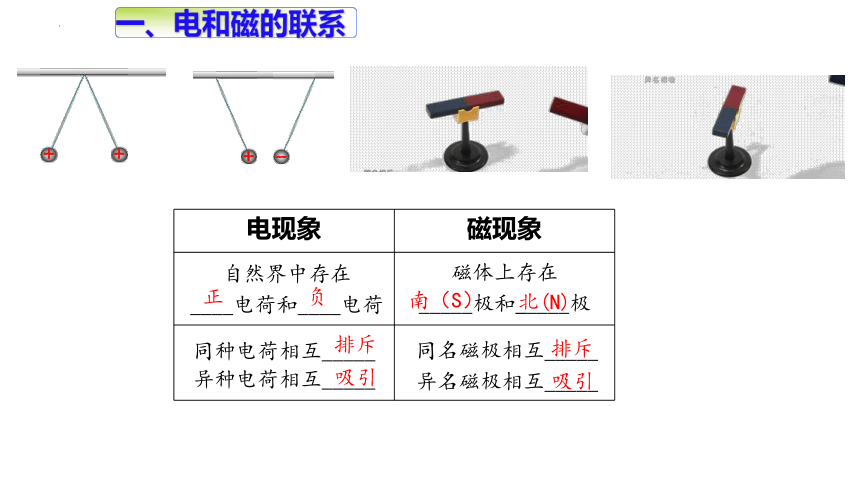

电现象 磁现象
自然界中存在
____电荷和____电荷
磁体上存在
_____极和 ____极
同种电荷相互_____
异种电荷相互_____
同名磁极相互_____
异名磁极相互_____
正
负
南（S）
北(N)
排斥
吸引
吸引
排斥
一、电和磁的联系
+
+
+
-
一、电和磁的联系

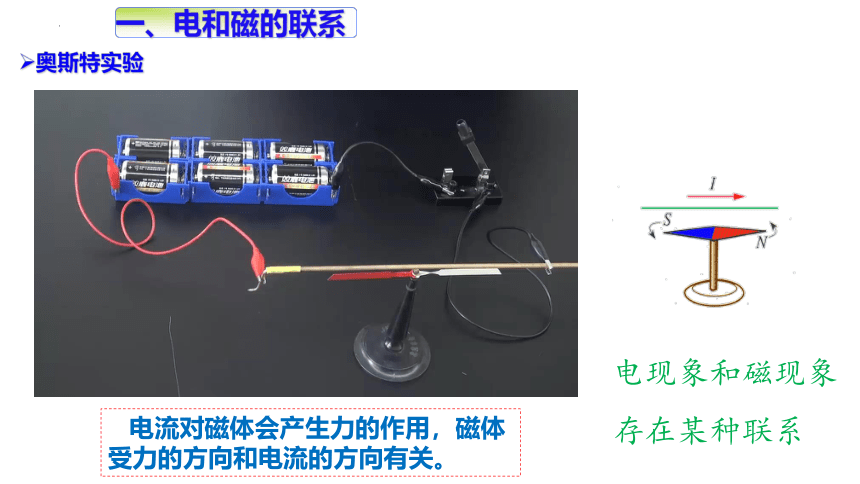

奥斯特实验
电流对磁体会产生力的作用，磁体受力的方向和电流的方向有关。
电现象和磁现象存在某种联系
奥斯特
首次揭示了电与磁的联系
为此，安培写到：“奥斯特先生……已经把他的名字和一个新纪元联系在一起了。”
电磁新纪元的开拓者
磁体对电流有力的作用
一、电和磁的联系
安培等人发现，不仅通电导线对磁体有作用力，磁体对通电导线也有作用力。
磁体对电流有力的作用
一、电和磁的联系
一、电和磁的联系
磁体与磁体之间
通电导体与磁体之间
都有力的作用
通电导体与通电导体会有力的作用吗？
电流对电流有力的作用
同方向电流相互吸引，反方向电流相互排斥
一、电和磁的联系
磁体与磁体之间
通电导体与磁体之间
通电导体与通电导体之间
都有力的作用，且不需要相互接触就能产生
那么，这些作用力是怎么发生的？
一、电和磁的联系
1、磁场：磁体或电流周围空间存在的一种特殊物质.
磁场和电场一样是一种物质,是客观存在的
2、磁场的性质:
磁场对放入其中的磁体或通电导体会产生力的作用。
磁极间、电流间、磁极与电流间的相互作用是通过磁场发生的。
二、磁场
磁场的方向： （1）小磁针静止时N极的指向。
（2）小磁针N极在磁场中受力的方向
二、磁场
感受磁场的存在、大小及方向
二、磁场
三、磁感线
为了形象地描述磁场的强弱及方向而人为画出的一组曲线
磁感线
观察常见磁场的分布
条形磁体磁感线实验模拟
分组实验：使用实验仪器绘制不同的磁感线
绘制条形、蹄形磁铁磁感线
实验一
实验二
实验三
绘制通电螺线圈磁铁磁感线
绘制通电直导线、通电线圈磁铁磁感线
条形磁体的磁感线
蹄形磁体的磁感线
三、磁感线
三、磁感线
为了形象地描述磁场的强弱及方向而人为画出的一组曲线
曲线上每一点的切线方向跟该点的磁场方向相同．
磁感线疏密表示磁场强弱
磁感线
磁场方向
磁场强弱
1、定义：
在磁场中画出一些有方向的曲线,使曲线上每一点的切线方向都跟这点的磁场方向一致.
A
B
C
2、特点：
①是一种物理模型，并不实际存在。
②磁感线上每一点的切线方向即为该点的磁场的方向。
③磁感线的疏密表示磁场的强弱。
④磁感线不能相交或相切。
⑤磁感线是闭合曲线。在磁体的外部是从N极出来，进入S极，在内部则由S极回到N极，形成闭合曲线。
三、磁感线
磁感线 描述 磁场
用形象化的手段描述抽象的物理概念
总体思路和方法
一、电和磁的联系
二、磁场
三、磁感线
磁体与磁体之间
通电导体与磁体之间
通电导体与通电导体之间
有相互作用力
1、磁场：磁体或电流周围空间存在的一种特殊物质.
磁场和电场一样是一种物质,是客观存在的
2、磁场的性质:
磁场对放入其中的磁体或通电导体会产生力的作用。
磁极间、电流间、磁极与电流间的相互作用是通过磁场发生的。
1、定义：
在磁场中画出一些有方向的曲线,使曲线上每一点的切线方向都跟这点的磁场方向一致.
2、特点：
①是一种物理模型，并不实际存在。
②磁感线上每一点的切线方向即为该点的磁场的方向。
③磁感线的疏密表示磁场的强弱。
④磁感线不能相交或相切。
⑤磁感线是闭合曲线。在磁体的外部是从N极出来，进入S极，在内部则由S极回到N极，形成闭合曲线。
