2022—2023学年物理人教版九年级全一册第16章 电压 电阻 章末自选习题含答案

2022—2023学年物理人教版九年级全一册第16章 电压 电阻 章末自选习题含答案
第16章 电压 电阻
一、选择题。
1、小明连接了如图所示的电路，下列对电路分析正确的是（　　）
A．L1与L2串联 B．电流表A1测量L1的电流
C．电流表A2测量电路的总电流 D．电压表V不能测量L2的电压
2、在如图所示的电路中，电压表测量的是( )
A．灯L1两端的电压 B．灯L2两端的电压
C．电源两端的电压 D．开关S两端的电压
3、在图甲的电路中，当闭合开关S后，电路正常工作，两只电压表指针均为图乙所示，则电阻R1、R2两端电压分别是（　　）
A．4.8V 1.2V B．6V 1.2V
C．1.2V 6V D．1.2V 4.8V

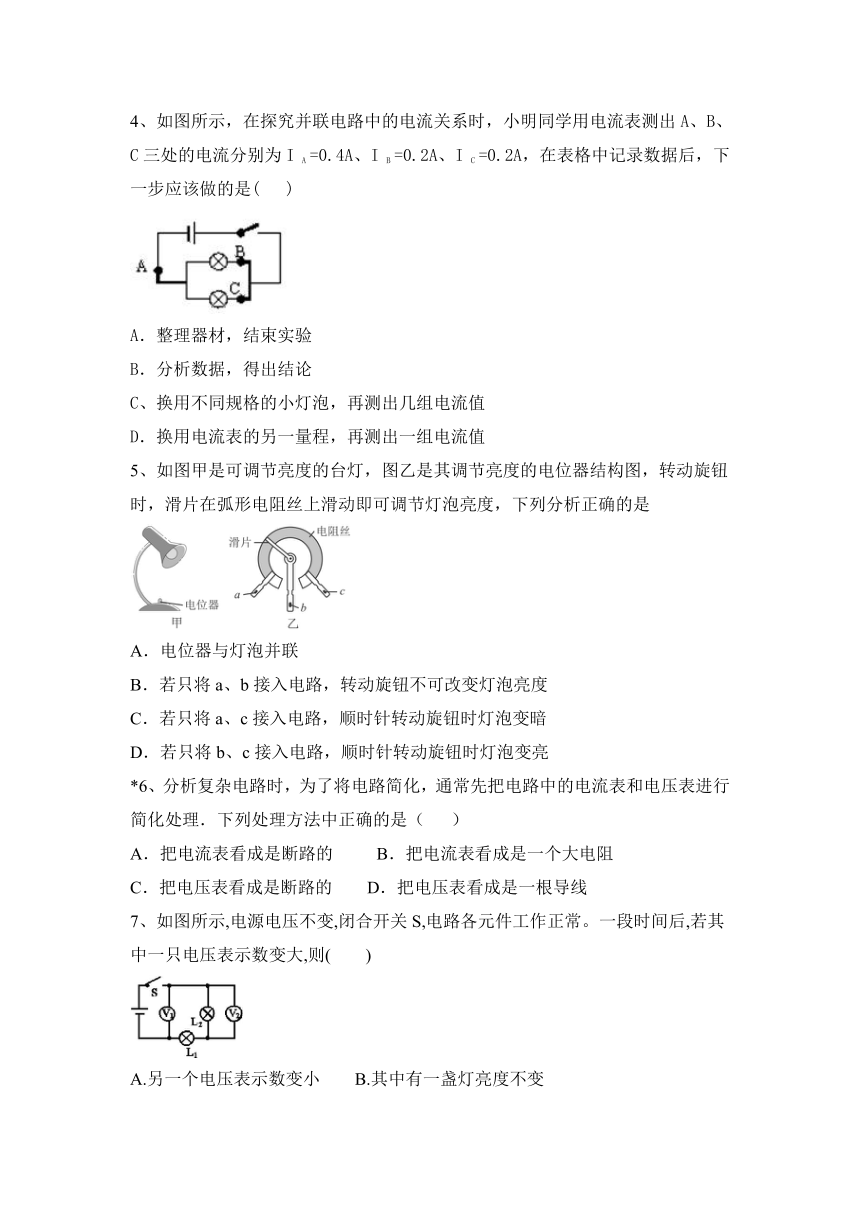

4、如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A =0.4A、I B =0.2A、I C =0.2A，在表格中记录数据后，下一步应该做的是( )
A．整理器材，结束实验
B．分析数据，得出结论
C、换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
5、如图甲是可调节亮度的台灯，图乙是其调节亮度的电位器结构图，转动旋钮时，滑片在弧形电阻丝上滑动即可调节灯泡亮度，下列分析正确的是
A．电位器与灯泡并联
B．若只将a、b接入电路，转动旋钮不可改变灯泡亮度
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变暗
D．若只将b、c接入电路，顺时针转动旋钮时灯泡变亮
*6、分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理．下列处理方法中正确的是（ ）
A．把电流表看成是断路的 B．把电流表看成是一个大电阻
C．把电压表看成是断路的 D．把电压表看成是一根导线
7、如图所示,电源电压不变,闭合开关S,电路各元件工作正常。一段时间后,若其中一只电压表示数变大,则(　　)
A.另一个电压表示数变小 B.其中有一盏灯亮度不变
C.灯L2可能断路 D.灯L2可能短路

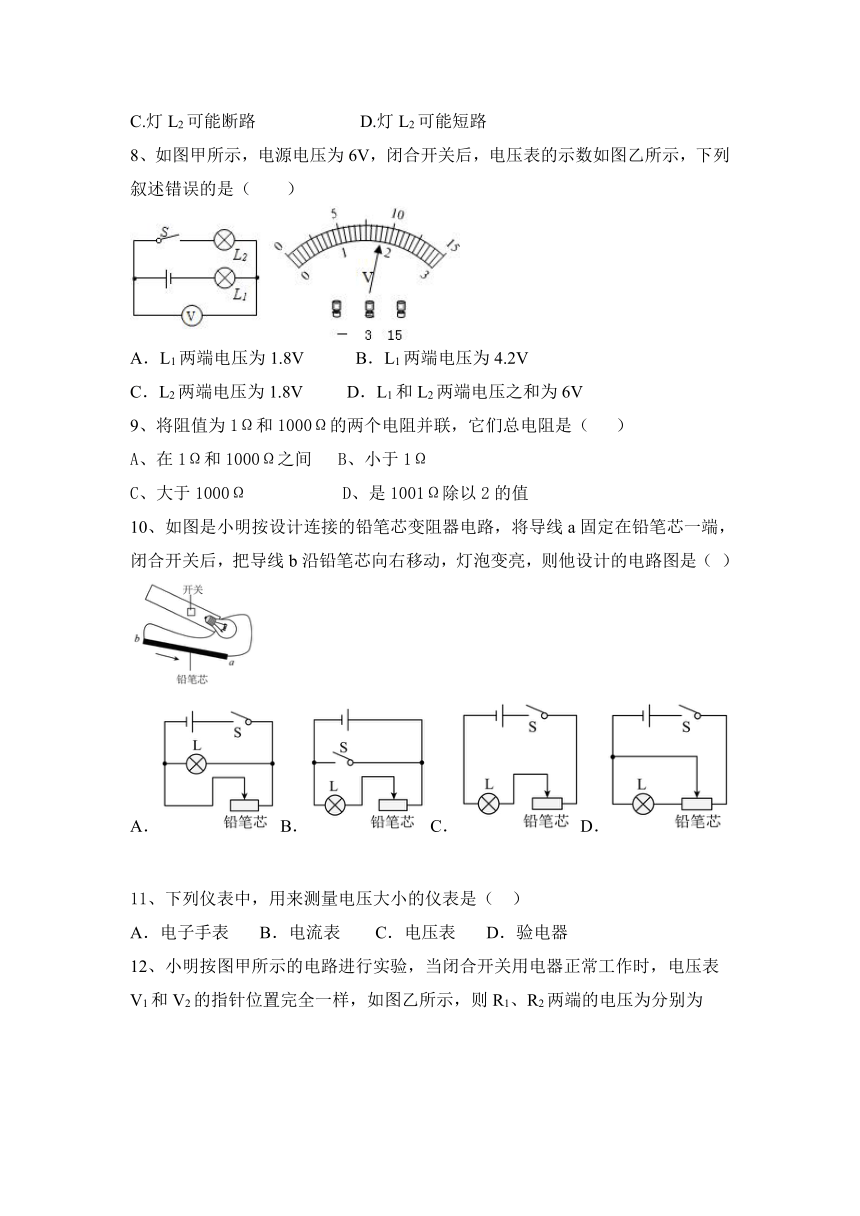

8、如图甲所示，电源电压为6V，闭合开关后，电压表的示数如图乙所示，下列叙述错误的是（　　）
A．L1两端电压为1.8V B．L1两端电压为4.2V
C．L2两端电压为1.8V D．L1和L2两端电压之和为6V
9、将阻值为1Ω和1000Ω的两个电阻并联，它们总电阻是（ ）
A、在1Ω和1000Ω之间 B、小于1Ω
C、大于1000Ω D、是1001Ω除以2的值
10、如图是小明按设计连接的铅笔芯变阻器电路，将导线a固定在铅笔芯一端，闭合开关后，把导线b沿铅笔芯向右移动，灯泡变亮，则他设计的电路图是（ ）
A． B． C． D．
11、下列仪表中，用来测量电压大小的仪表是（ ）
A．电子手表 B．电流表 C．电压表 D．验电器
12、小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则R1、R2两端的电压为分别为（　）
A．1.2V 6V B．1.4V 5.2V C．4.8V 1.2V D．1.4V 3.8V
*13、如图所示，电源电压不变，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.6V．那么下列说法中不正确的（　　）
A．电源电压为6V
B．将电压表V2换成电流表，则L1亮，L2不亮
C．L1两端电压为2.4V
D．将电压表都换成电流表，则L1与L2并联
14、有三个阻值分另为R 1 =10Ω，R 2 =20Ω，R 3 =80Ω的电阻。若实验时需要一个阻值为16Ω的电阻，以下是从这三个电阻中选用两个进行连接，能满足实验要求的是（ ）
A．R 1 和R 2 并联 B．R 2 和R 3 并联
C．R 1 和R 2 串联 D．R 1 和R 3 串联
15、小乐设计了一种高速公路站口测定货车重力的模拟装置，如图所示，其中电源两端电压保持不变，是定值电阻，是滑动变阻器，滑动变阻器的滑片与称重台相连。当称重台上无物体时，滑片处于的最上端，当有货车在称重台上时，称重台底部的弹簧被压缩，带动滑片下移，从而引起称重表的示数发生变化。以下说法正确的是（ ）
A．称重表相当于一个电压表
B．当车辆越重时，称重表的示数越大
C．当车辆越重时，称重表的示数越小
D．电路中的是没有作用的
二、填空题。
16、电压的基本单位是______，几个常见电压值：一节干电池电压为1.5V；一块铅蓄电池电压为2V；中国家庭电路电压为______；对人体的安全电压不高于______。
17、若每个节日小彩灯的正常工作电压均是3V，要把它们接在36V的电路中且正常发光，至少要联 个小彩灯。
18、将一段电阻丝拉长，它的电阻会__________，将一根电阻丝对折后，它的对折会__________。
19、电阻是导体对电流的________作用，在如图中A、B为两根横截面积相同的铜线，则A铜线的电阻比B铜线的电阻________（选填“大”、“小”）；如图是电位器结构，a、b、c 是它的三个接线柱，若将b，c接入电路，逆时针转动旋钮时，按入电路的电阻值________（选填“变大”、“不变”或“变小”） 。
*20、用电压表测电压时，让电压表与被测用电器______联，使电流从正接线柱流入，从负接线柱流出，被测电压不能超过电压表的______测量值。
21、如图所示，电压表的示数是　 　V。
22、如图所示的电路中，当S1闭合、S2断开时，电压表的示数为2.5V；当S1断开、S2闭合时，电压表示数为6V，则灯L2两端电压为多少？______
三、作图题。
23、试在图○中填入表示电压表或电流表的字母“V”或“A”，同时在其两侧标上代表该表两个接线柱的“+”，“-”号．
四、实验题。
24、为了探究“铅笔芯的电阻随温度的变化规律”，小明设计了如图电路，电源电压恒定，R0为定值电阻．
（1）在本实验中电阻R0的作用是________； 实验中要用到的实验方法是________．
（2）小明检查电路后认为电路设计存在问题，实验过程中没有保持铅笔芯两端的电压相同，无法判断其电阻变化．小明的观点是否正确？________．理由是________？
（3）闭合开关后用酒精灯对铅笔芯进行加热，每隔10秒记录一次电流值，实验测得的数据如表所示：
由此可以得出：铅笔芯的电阻随温度的升高而________．
25、小明同学按如图所示的电路进行实验，其中3次实验分别选用6个不同规格的灯泡，得到如下表所示的实验数据：
实验次数 A1示数I/A A2示数I/A V1示数U/V V2示数U/V V示数U/V
1 0.4 0.4 4 8 12
2 0.6 0.6 6 6 12
3 0.8 0.8 8 4 12
(1)分析电流表A1、A2的示数，可得出的结论是_________________________________。
(2)分析电压表V1、V2、V的示数，可得出的结论是
__________________________________________________________________
五、计算题。
26、在如图甲所示电路中，电源电压保持不变，当闭合开关时，两灯正常工作。电压表V1和V2的指针位置完全一样，如图乙所示。已知图乙电压表的量程分别为0﹣3V和0﹣15V，求：
（1）电源电压；
（2）灯L2两端的电压；
（3）灯L1两端的电压。
27、如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：
（1）灯泡L1两端的电压．
（2）灯泡L2两端的电压．
2022—2023学年物理人教版九年级全一册第16章 电压 电阻 章末自选习题含答案
第16章 电压 电阻
一、选择题。
1、小明连接了如图所示的电路，下列对电路分析正确的是（　　）
A．L1与L2串联 B．电流表A1测量L1的电流
C．电流表A2测量电路的总电流 D．电压表V不能测量L2的电压
【答案】C
2、在如图所示的电路中，电压表测量的是( )
A．灯L1两端的电压 B．灯L2两端的电压
C．电源两端的电压 D．开关S两端的电压
【答案】B
3、在图甲的电路中，当闭合开关S后，电路正常工作，两只电压表指针均为图乙所示，则电阻R1、R2两端电压分别是（　　）
A．4.8V 1.2V B．6V 1.2V
C．1.2V 6V D．1.2V 4.8V
【答案】A。
4、如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A =0.4A、I B =0.2A、I C =0.2A，在表格中记录数据后，下一步应该做的是( )
A．整理器材，结束实验
B．分析数据，得出结论
C、换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
【答案】C
5、如图甲是可调节亮度的台灯，图乙是其调节亮度的电位器结构图，转动旋钮时，滑片在弧形电阻丝上滑动即可调节灯泡亮度，下列分析正确的是
A．电位器与灯泡并联
B．若只将a、b接入电路，转动旋钮不可改变灯泡亮度
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变暗
D．若只将b、c接入电路，顺时针转动旋钮时灯泡变亮
【答案】D
*6、分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理．下列处理方法中正确的是（ ）
A．把电流表看成是断路的 B．把电流表看成是一个大电阻
C．把电压表看成是断路的 D．把电压表看成是一根导线
【答案】C
7、如图所示,电源电压不变,闭合开关S,电路各元件工作正常。一段时间后,若其中一只电压表示数变大,则(　　)
A.另一个电压表示数变小 B.其中有一盏灯亮度不变
C.灯L2可能断路 D.灯L2可能短路
【答案】C
8、如图甲所示，电源电压为6V，闭合开关后，电压表的示数如图乙所示，下列叙述错误的是（　　）
A．L1两端电压为1.8V B．L1两端电压为4.2V
C．L2两端电压为1.8V D．L1和L2两端电压之和为6V
【答案】A。
9、将阻值为1Ω和1000Ω的两个电阻并联，它们总电阻是（ ）
A、在1Ω和1000Ω之间 B、小于1Ω
C、大于1000Ω D、是1001Ω除以2的值
【答案】B
10、如图是小明按设计连接的铅笔芯变阻器电路，将导线a固定在铅笔芯一端，闭合开关后，把导线b沿铅笔芯向右移动，灯泡变亮，则他设计的电路图是（ ）
A． B． C． D．
【答案】C
11、下列仪表中，用来测量电压大小的仪表是（ ）
A．电子手表 B．电流表 C．电压表 D．验电器
【答案】C
12、小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则R1、R2两端的电压为分别为（　）
A．1.2V 6V B．1.4V 5.2V C．4.8V 1.2V D．1.4V 3.8V
【答案】C。
*13、如图所示，电源电压不变，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.6V．那么下列说法中不正确的（　　）
A．电源电压为6V
B．将电压表V2换成电流表，则L1亮，L2不亮
C．L1两端电压为2.4V
D．将电压表都换成电流表，则L1与L2并联
【答案】D。
14、有三个阻值分另为R 1 =10Ω，R 2 =20Ω，R 3 =80Ω的电阻。若实验时需要一个阻值为16Ω的电阻，以下是从这三个电阻中选用两个进行连接，能满足实验要求的是（ ）
A．R 1 和R 2 并联 B．R 2 和R 3 并联
C．R 1 和R 2 串联 D．R 1 和R 3 串联
【答案】B
15、小乐设计了一种高速公路站口测定货车重力的模拟装置，如图所示，其中电源两端电压保持不变，是定值电阻，是滑动变阻器，滑动变阻器的滑片与称重台相连。当称重台上无物体时，滑片处于的最上端，当有货车在称重台上时，称重台底部的弹簧被压缩，带动滑片下移，从而引起称重表的示数发生变化。以下说法正确的是（ ）
A．称重表相当于一个电压表
B．当车辆越重时，称重表的示数越大
C．当车辆越重时，称重表的示数越小
D．电路中的是没有作用的
【答案】B
二、填空题。
16、电压的基本单位是______，几个常见电压值：一节干电池电压为1.5V；一块铅蓄电池电压为2V；中国家庭电路电压为______；对人体的安全电压不高于______。
【答案】伏特，220V；36V。
17、若每个节日小彩灯的正常工作电压均是3V，要把它们接在36V的电路中且正常发光，至少要联 个小彩灯。
【答案】12
18、将一段电阻丝拉长，它的电阻会__________，将一根电阻丝对折后，它的对折会__________。
【答案】变大 减小
19、电阻是导体对电流的________作用，在如图中A、B为两根横截面积相同的铜线，则A铜线的电阻比B铜线的电阻________（选填“大”、“小”）；如图是电位器结构，a、b、c 是它的三个接线柱，若将b，c接入电路，逆时针转动旋钮时，按入电路的电阻值________（选填“变大”、“不变”或“变小”） 。
【答案】阻碍 大 变大
*20、用电压表测电压时，让电压表与被测用电器______联，使电流从正接线柱流入，从负接线柱流出，被测电压不能超过电压表的______测量值。
【答案】并；最大
21、如图所示，电压表的示数是　 　V。
【答案】4
22、如图所示的电路中，当S1闭合、S2断开时，电压表的示数为2.5V；当S1断开、S2闭合时，电压表示数为6V，则灯L2两端电压为多少？______
【答案】3.5V
三、作图题。
23、试在图○中填入表示电压表或电流表的字母“V”或“A”，同时在其两侧标上代表该表两个接线柱的“+”，“-”号．
【答案】如图所示：
【解析】由图可知上面的圈串联在干路上，应为电流表；中间的圈与灯泡L2串联，应为电流表；下面的圈与灯泡L2并联，应为电压表．电流从仪表的正接线柱流入，负接线柱流出．
如下图所示：
四、实验题。
24、为了探究“铅笔芯的电阻随温度的变化规律”，小明设计了如图电路，电源电压恒定，R0为定值电阻．
（1）在本实验中电阻R0的作用是________； 实验中要用到的实验方法是________．
（2）小明检查电路后认为电路设计存在问题，实验过程中没有保持铅笔芯两端的电压相同，无法判断其电阻变化．小明的观点是否正确？________．理由是________？
（3）闭合开关后用酒精灯对铅笔芯进行加热，每隔10秒记录一次电流值，实验测得的数据如表所示：
由此可以得出：铅笔芯的电阻随温度的升高而________．
【答案】保护电路控制变量法不正确因为电路中电源电压及定值电阻R0不变，若电流变大，则总电阻变小，说明铅笔芯电阻变小；若电流变小，则总电阻变大，说明铅笔芯电阻变大；减小
25、小明同学按如图所示的电路进行实验，其中3次实验分别选用6个不同规格的灯泡，得到如下表所示的实验数据：
实验次数 A1示数I/A A2示数I/A V1示数U/V V2示数U/V V示数U/V
1 0.4 0.4 4 8 12
2 0.6 0.6 6 6 12
3 0.8 0.8 8 4 12
(1)分析电流表A1、A2的示数，可得出的结论是_________________________________。
(2)分析电压表V1、V2、V的示数，可得出的结论是
__________________________________________________________________
【答案】
(1)串联电路中各处电流相等
(2)串联电路两端的总电压等于各部分电路两端电压之和
五、计算题。
26、在如图甲所示电路中，电源电压保持不变，当闭合开关时，两灯正常工作。电压表V1和V2的指针位置完全一样，如图乙所示。已知图乙电压表的量程分别为0﹣3V和0﹣15V，求：
（1）电源电压；
（2）灯L2两端的电压；
（3）灯L1两端的电压。
【解答】（1）由图甲可知，L1、L2串联，电压表V1测量的是电源电压，电压表V2测量L2两端电压，
根据串联电路两端电压等于各部分电压之和可知，V1的示数应大于V2的示数，而V1和V2的指针位置完全一样，所以V1使用的量程为0～15V，分度值为0.5V，示数为7.5V，即电源电压U＝7.5V；
（2）V2使用的量程为0～3V，分度值为0.1V，示数为1.5V，即L2的电压U2＝1.5V；
（3）灯L1两端的电压：U1＝U﹣U2＝7.5V﹣1.5V＝6V。
答：（1）电源电压为7.5V；
（2）灯L2两端的电压为1.5V；
（3）灯L1两端的电压为6V。
27、如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：
（1）灯泡L1两端的电压．
（2）灯泡L2两端的电压．
【答案】（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；
（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；
答：（1）灯泡L1两端的电压为1V；
（2）灯泡L2两端的电压为2V。
