人教版九年级物理全一册17.4欧姆定律在串、并联电路中的应用同步练习（含答案）

人教版九年级物理全一册17.4欧姆定律在串、并联电路中的应用同步练习（含答案）

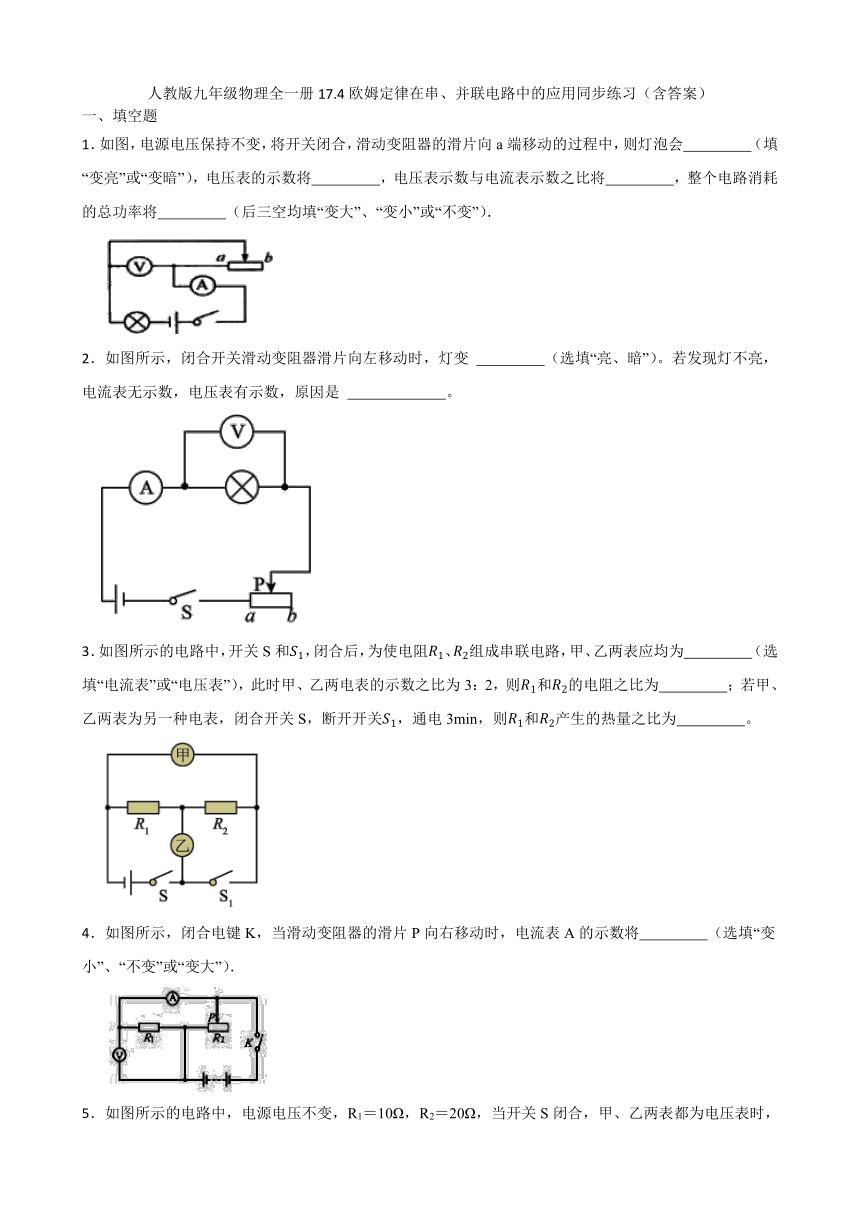

一、填空题
1．如图，电源电压保持不变，将开关闭合，滑动变阻器的滑片向a端移动的过程中，则灯泡会　 　（填“变亮”或“变暗”），电压表的示数将　 　，电压表示数与电流表示数之比将　 　，整个电路消耗的总功率将　 　（后三空均填“变大”、“变小”或“不变”）．
2．如图所示，闭合开关滑动变阻器滑片向左移动时，灯变 　 　（选填“亮、暗”）。若发现灯不亮，电流表无示数，电压表有示数，原因是
　 　。
3．如图所示的电路中，开关S和，闭合后，为使电阻、组成串联电路，甲、乙两表应均为　 　（选填“电流表”或“电压表”），此时甲、乙两电表的示数之比为3：2，则和的电阻之比为　 　；若甲、乙两表为另一种电表，闭合开关S，断开开关，通电3min，则和产生的热量之比为　 　。
4．如图所示，闭合电键K，当滑动变阻器的滑片P向右移动时，电流表A的示数将　 　（选填“变小”、“不变”或“变大”）．

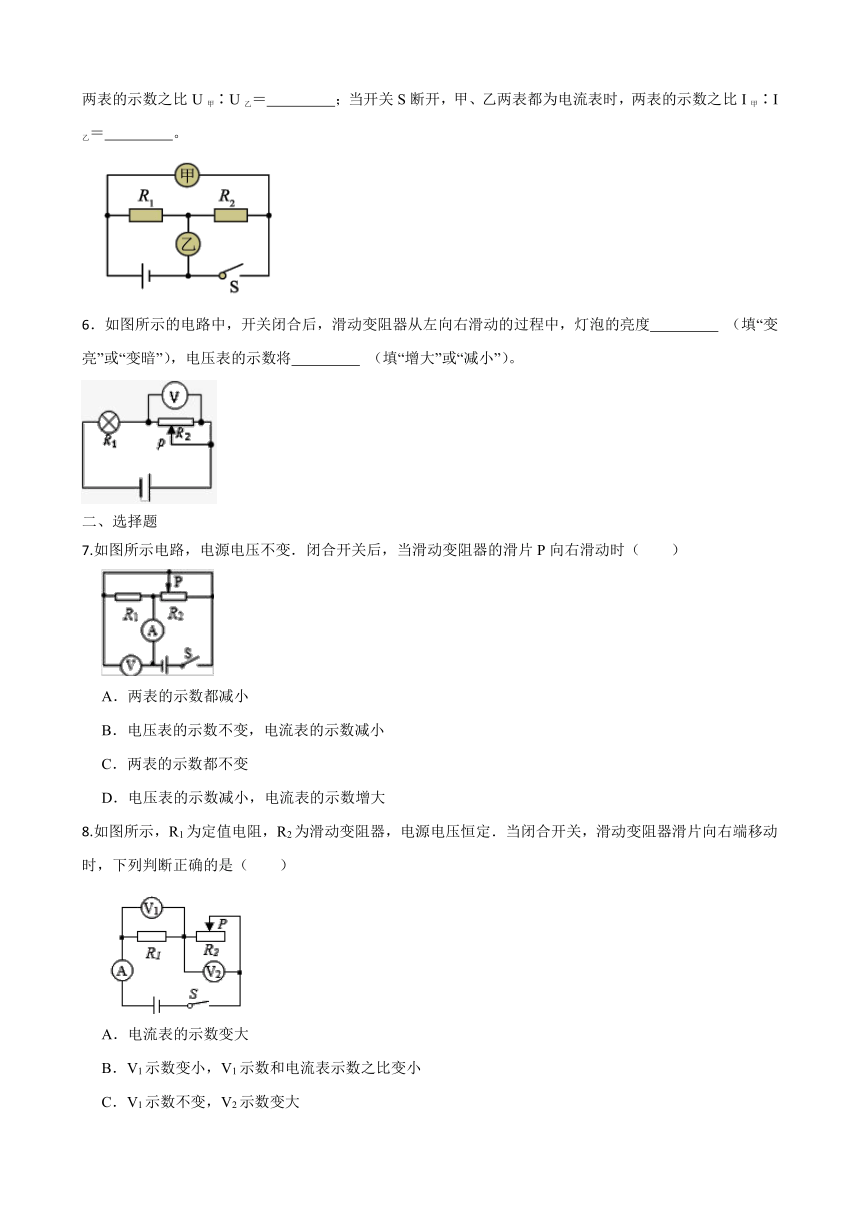

5．如图所示的电路中，电源电压不变，R1＝10Ω，R2＝20Ω，当开关S闭合，甲、乙两表都为电压表时，两表的示数之比U甲∶U乙＝　 　；当开关S断开，甲、乙两表都为电流表时，两表的示数之比I甲∶I乙＝　 　。
6．如图所示的电路中，开关闭合后，滑动变阻器从左向右滑动的过程中，灯泡的亮度　 　 （填“变亮”或“变暗”），电压表的示数将　 　 （填“增大”或“减小”）。
二、选择题
7.如图所示电路，电源电压不变．闭合开关后，当滑动变阻器的滑片P向右滑动时（　　）
A．两表的示数都减小
B．电压表的示数不变，电流表的示数减小
C．两表的示数都不变
D．电压表的示数减小，电流表的示数增大
8.如图所示，R1为定值电阻，R2为滑动变阻器，电源电压恒定．当闭合开关，滑动变阻器滑片向右端移动时，下列判断正确的是（　　）
A．电流表的示数变大
B．V1示数变小，V1示数和电流表示数之比变小
C．V1示数不变，V2示数变大
D．电压表V1示数的减少量等于V2示数的增加量

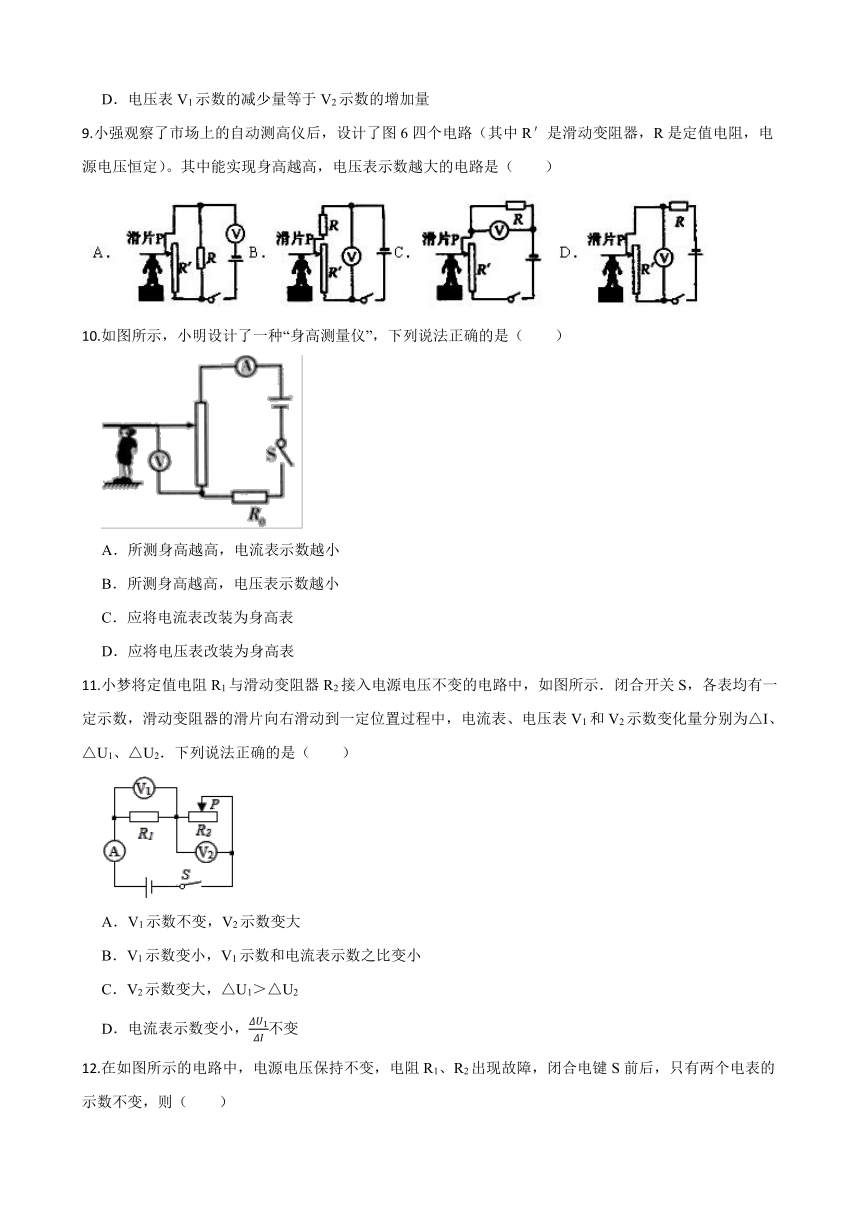

9.小强观察了市场上的自动测高仪后，设计了图6四个电路（其中R＇是滑动变阻器，R是定值电阻，电源电压恒定）。其中能实现身高越高，电压表示数越大的电路是（　　）
10.如图所示，小明设计了一种“身高测量仪”，下列说法正确的是（　　）
A．所测身高越高，电流表示数越小
B．所测身高越高，电压表示数越小
C．应将电流表改装为身高表
D．应将电压表改装为身高表
11.小梦将定值电阻R1与滑动变阻器R2接入电源电压不变的电路中，如图所示．闭合开关S，各表均有一定示数，滑动变阻器的滑片向右滑动到一定位置过程中，电流表、电压表V1和V2示数变化量分别为△I、△U1、△U2．下列说法正确的是（　　）
A．V1示数不变，V2示数变大
B．V1示数变小，V1示数和电流表示数之比变小
C．V2示数变大，△U1＞△U2
D．电流表示数变小，不变
12.在如图所示的电路中，电源电压保持不变，电阻R1、R2出现故障，闭合电键S前后，只有两个电表的示数不变，则（　　）
A．电压表V的示数不变，R1断路 B．电压表V的示数不变，R1短路
C．电流表A1的示数不变，R2断路 D．电流表A2的示数不变，R2短路
13.如图所示电路中，电源电压保持不变，闭合开关S后，下列判断正确的是(　　)
A．电流表示数不变，电压表示数变大
B．电流表示数变小，电压表示数不变
C．电流表示数变大，电压表示数不变
D．电流表示数变小，电压表示数变大
14.如图所示，R为光敏电阻，其阻值随光照强度的增大而减小，R1是定值电阻。闭合开关，逐渐增大光敏电阻上的光照强度，电表示数变化情况是（　　）
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数变小
C．电压表和电流表示数的比值将变大
D．电流表和电压表示数均变大
三、实验探究题
15.叶子姐姐利用学过的物理知识设计了一个拉力计，图甲是其原理图，金属弹簧左端固定，右端和金属滑片结合在一起(弹簧的电阻不计，P与ab间的摩擦不计)，ab是一根长为5cm的均匀电阻丝，其阻值为25Ω，已知该弹簧伸长的长度Δl与所受拉力F间的关系如图乙所示(拉力为0时，滑动触头P在电阻丝最左端a点)，电源电压U＝3V，电流表的量程为0～0.6A，请回答：
（1）拉力越大，接入电路中的电阻越　 　；
（2）为了保证电流表安全使用，拉力F的最大值是　 　N；
（3）当拉力为200N时图甲中电流表的示数为　 　A；
（4）弹簧的劲度系数，一般用k表示，在数值上等于弹簧伸长(或缩短)单位长度时的弹力．根据图乙，该弹簧的劲度系数k＝　 　N/m；
（5）该电子拉力计上电流表的示数I与拉力F的大小有关，写出I与F的关系式为　 　(代入已知量，结果用F表示)．
四、计算题
16.在如图所示的电路中，电源电压保持不变，电阻R1的阻值为15Ω，闭合电键S，两电流表的示数分别为0.8A和0.6A。
（1）求电源电压U。
（2）求电阻R2的阻值。
（3）现用电阻R0替换电阻R1、R2中的，替换后两个电流表的示数均发生了变化，且电源电功率变为原来的1.5倍，求电阻R0的阻值。
17.如图所示的电路，灯泡L标有“6V“的字样，滑动变阻器R的最大阻值为20Ω，当闭合S1，断开S2，灯泡L恰好正常发光，电流表示数为0.2A；当断开S1，闭合S2，且滑动变阻器的滑片移到最右端时，电压表读数为4V（假设灯丝电阻不变）求：
（1）电源电压；
（2）R0的阻值；
（3）当S1、S2同时闭合，且滑动变阻器的滑片移到最左端．通电5min整个电路消耗的电能．
答案
1.变亮；变小；变小；变大
2.亮；灯泡断路
3.电压表；1︰2；2︰1
4.不变
5.3∶2；1∶3
6.变暗；变大
7-14.B D D D D C C B
15.（1）小 （2）400 （3）0.2 （4）104 （5）
16.1）解：闭合电键S，两电流表的示数分别为0.8A和0.6A，因并联电路中干路电流等于各支路电流之和，所以，干路电流I＝0.8A，通过电阻R1的电流I1＝0.6A，并联电路中各支路两端的电压相等，所以，由欧姆定律可得，电源电压：U＝U1＝I1R1＝0.6A . 15Ω＝9V
（2）解：由并联电路的电流特点可得，通过R2的电流：I2＝I﹣I1＝0.8A﹣0.6A＝0.2A；电阻R2的阻值：R2＝ . ＝45Ω
（3）解：由题知，用电阻R0替换电阻R1、R2中的一个，替换前后，只有一个电流表的示数发生了变化；若用R0替换电阻R1，则电流表A1所在支路的电阻发生变化，电流表A1的示数会发生变化，同时干路电流也会发生变化，即电流表A的示数发生变化，符合题意；因此只能是用R0替换电阻R1；替换前电源的电功率：P总＝UI＝9V . 0.8A＝7.2W；替换后电源的电功率变化原来的1.5倍，则此时电源的电功率可能为：P总′＝1.5P总＝1.5×7.2W＝10.8W，并联电路中各支路独立工作、互不影响，所以，替换前后R2的电流和功率均不变，则R2消耗的功率：P2＝UI2＝9V×0.2A＝1W；因替换后R1与R0并联，且电源的电功率等于各电阻消耗功率之和，所以，电阻消耗的P0＝P总′﹣P2＝10.8W﹣1.8W＝9W，由P＝ . 可得，R0的阻值可能为：R0＝ . ＝9Ω.
17.（1）解：当闭合S1，断开S2，电路只有灯泡有电流通过，已知U额=6V且灯泡正常发光，所以，电源电压：U=U额=6V
（2）解：当断开S1，闭合S2，且滑动变阻器的滑片移到最右端时，定值电阻R0和整个滑动变阻器串联，电压表测变阻器两端的电压，定值电阻两端电压：U0=U-UR=6V-4V=2V，由串联分压规律可得：U0/UR=R0/R=2V/4V=1/2，所以R0的阻值：R0=1/2R=1/2×20Ω=10Ω；
（3）解：由I=U/R可得，灯泡的电阻：RL=U额/I额=6V/0.2A=30Ω；当S1、S2同时闭合，且滑动变阻器的滑片移到最左端，灯泡和定值电阻R0并联，电路的总电阻：R并=RLR0/（RL+R0）=30Ω×10Ω/（30Ω+10Ω）=7.5Ω；通电5min整个电路消耗的电能：W总=U2/Rt=(6V)2/7.5Ω×5×60s=1440J
