浙教版科学九年级上第3章第3节认识简单机械（杠杆平衡的条件）

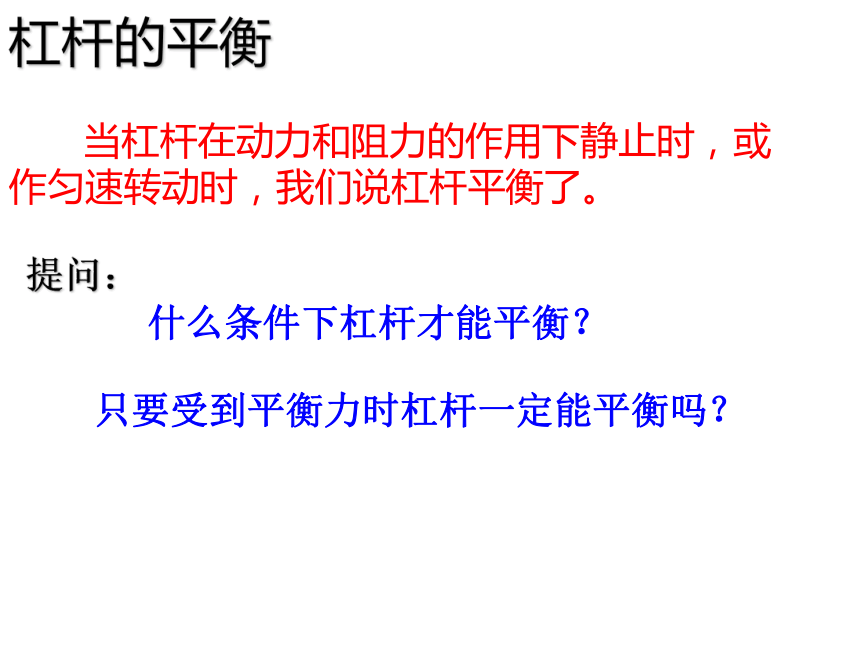

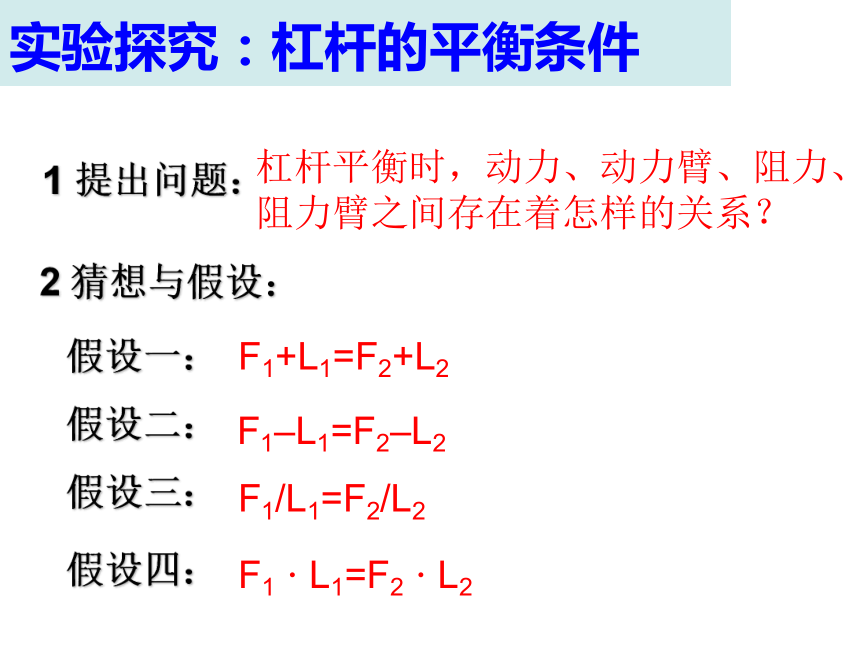

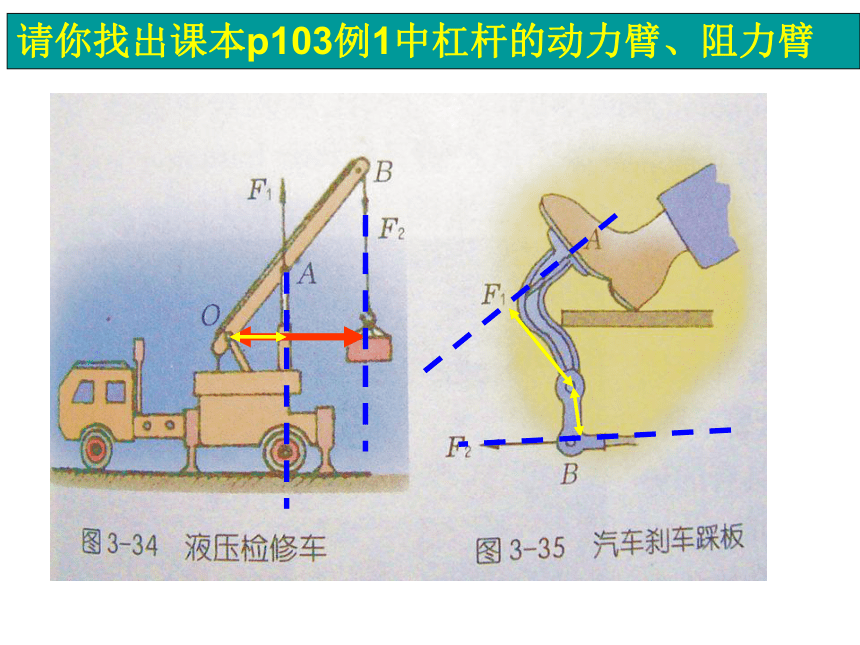

课件25张PPT。杠杆平衡的条件2013.10J请你找出课本p103例1中杠杆的动力臂、阻力臂杠杆的平衡提问：什么条件下杠杆才能平衡？ 当杠杆在动力和阻力的作用下静止时，或作匀速转动时，我们说杠杆平衡了。只要受到平衡力时杠杆一定能平衡吗？实验探究：杠杆的平衡条件1 提出问题：杠杆平衡时，动力、动力臂、阻力、

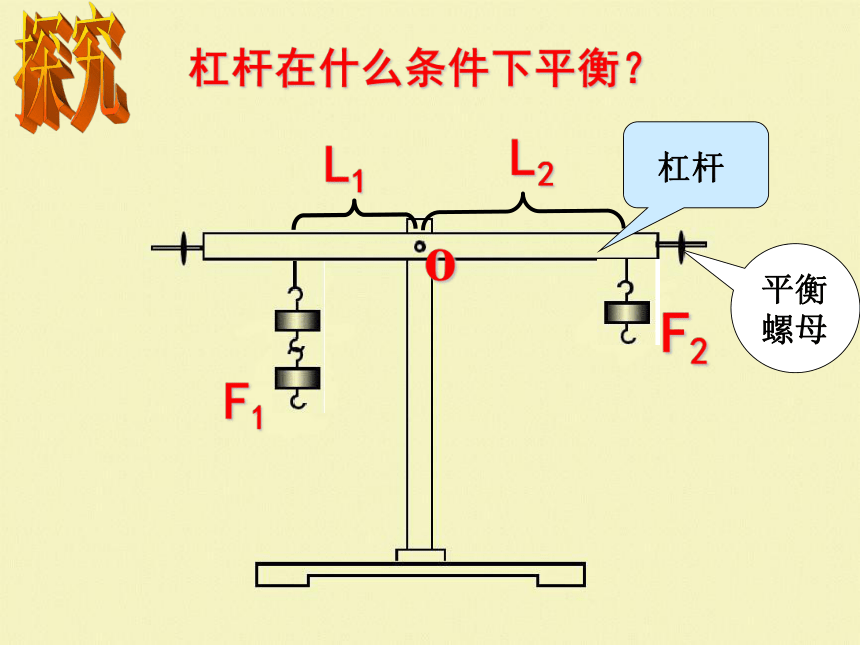

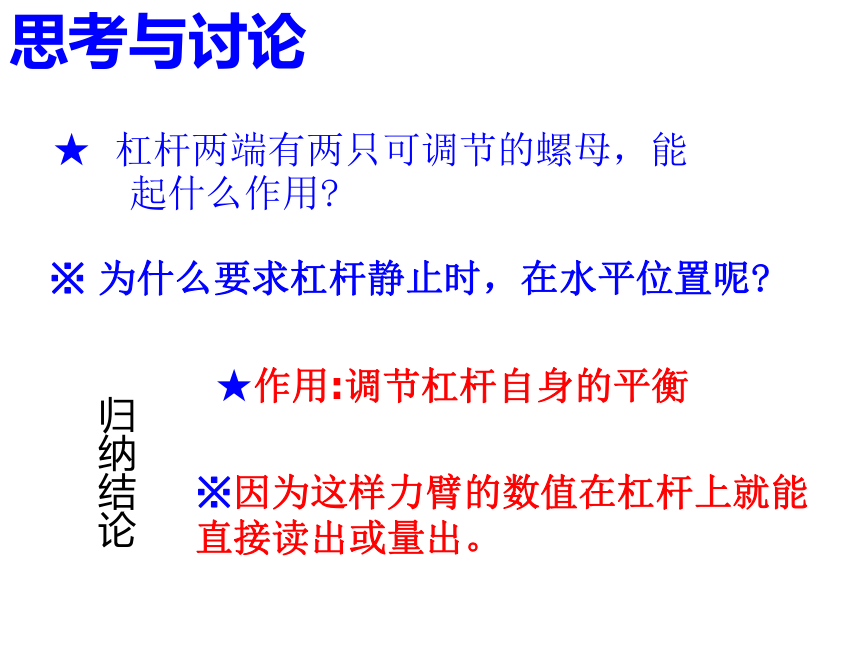

阻力臂之间存在着怎样的关系？2 猜想与假设：假设一：假设二：假设三：假设四：F1+L1=F2+L2F1–L1=F2–L2F1/L1=F2/L2F1 · L1=F2 · L2F1F2o杠杆在什么条件下平衡？探究思考与讨论★ 杠杆两端有两只可调节的螺母，能
起什么作用?※ 为什么要求杠杆静止时，在水平位置呢?归纳结论★作用:调节杠杆自身的平衡※因为这样力臂的数值在杠杆上就能直接读出或量出。

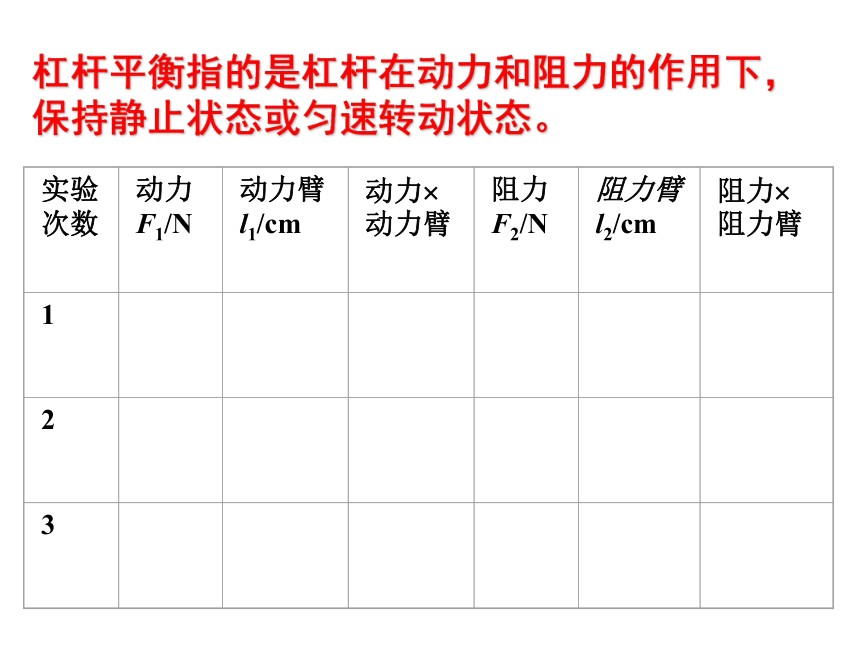

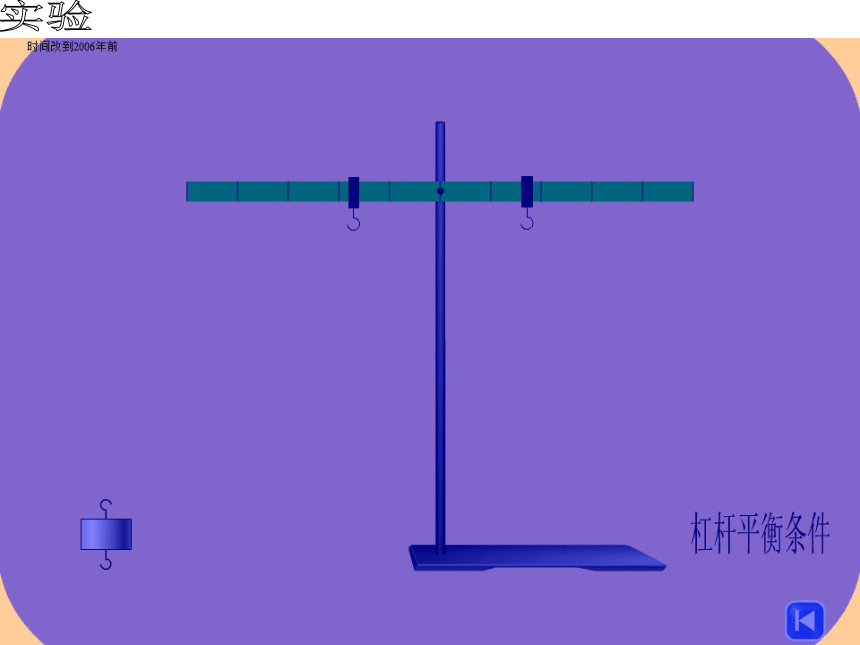

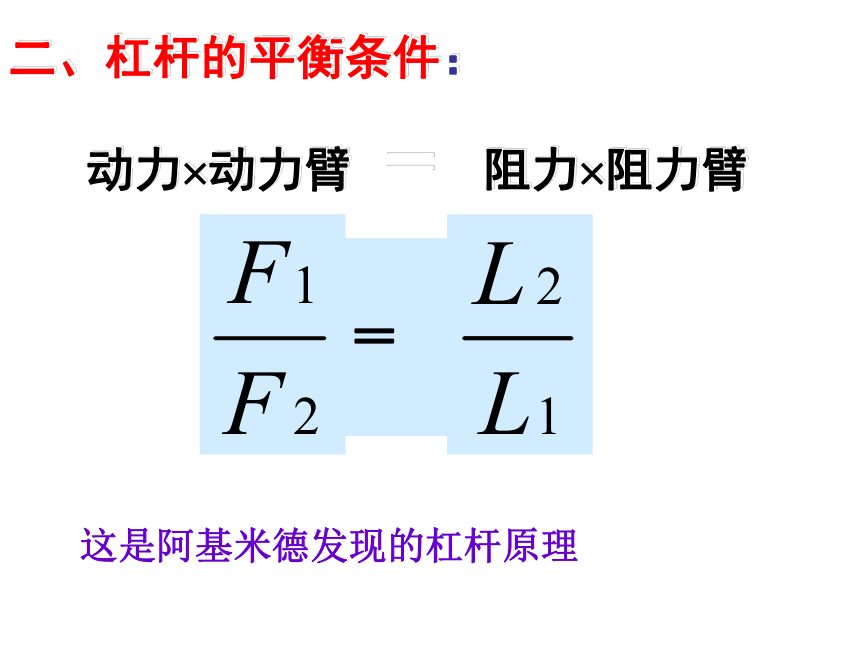

杠杆平衡指的是杠杆在动力和阻力的作用下，保持静止状态或匀速转动状态。实验二、杠杆的平衡条件：
动力?动力臂 ＝ 阻力?阻力臂F1 ×L1 ＝ F2× L2这是阿基米德发现的杠杆原理条件：杠杆已平衡（如图）1、两端去掉相同质量的钩码，杠杆平衡吗？
2、将两端钩码向支点移同样的距离，杠杆平衡吗？做一做问题探究如何用弹簧秤将下面杠杆调平？？F3F2 F4F1哪个方向更省力？拉一拉三 思考与讨论你能说出“小小称砣能压千斤”的道理吗?■ 你知道拧松生锈的螺帽要用一段水管套在板手柄上的道理吗? F1L1=F2L2他们在干什么？据2001年6 月23日杭州日报报导：杭州一位物理老师在动物园用小小弹簧秤称出了大象的质量。现代曹冲称象讨论：
如何正确选用这些剪刀？为什么？省力杠杆费力杠杆理发剪刀和铁匠用的剪刀有何区别?给下列杠杆分类等臂杠杆归纳L1>L2
F1(动力<阻力)L1F1>F2
(动力>阻力)L1=L2
F1=F2
(动力=阻力)小结二、杠杆的种类
省力杠杆、费力杠杆、等臂杠杆。一、杠杆平衡条件：
F1 l1= F2 l2
动力?动力臂=阻力?阻力臂1.两个力作用在杠杆两端使杠杆平衡,则( )
A.这两个力的大小必须相等
B.这两个力的力臂长必须相等
C.力臂较长的那个力比较大
D.力臂较长的那个力比较小
2.要使右图杠杆保持平衡,
最省力的方向是( )
ABCDoDA30.如图是农村曾用的舂米工具的结构示意图。杆AB可绕O点转动，杆右端均匀柱形物体的长度与杆右侧的OB相等，杆AB的重力不计，柱形物体较重。
（1）若作用在A点的动力F方向始终竖直向下，则杆从水平位置缓慢转动100角的过程中，动力F大小的变化是 ▲ 。
（2）若作用在A点的动力F方向始终与杆垂直，则杆从水平位置缓慢转动45°角的过程中，动力F大小的变化是 ▲ 。3.判断：动力和阻力可以人为规定。（ ）
4.把重为4N和12N的物体分别挂在杠杆的两端,杠杆平衡时,两端的长度之比是＿＿＿＿.
5、各式各样的剪刀都是一对杠杆．要剪开较硬的物体，使用哪种剪刀最合适?　( )A．?????B．????C．????D．√3:1B6.右图为人的上肢图解，此时手托着质量为1千克的物体, 则肱二头肌收缩时所承受的力为（ ）
A.小于9.8牛顿 B.大于9.8牛顿
C.等于9.8牛顿 D.等于1千克 7．如图所示,某同学在做俯卧撑运动。可将他视为一个杠杆。他的重心在A点,重力为500牛,那么他将身体撑起，双手对地面的压力至少＿＿＿ 。若他在1分钟内做了30个俯卧撑，每次肩部上升的距离均为0.4米，则他的功率至少为＿＿＿瓦。 300牛60AOBCF2F1如图所示，用撬棒撬石头，手握在撬棒的末端B端，其中AO＝0.1米，AB＝1米，OC＝0.7米，要撬起石头至少需要500牛的力，求:在B端要用多少向下的力才能撬起石头？
