人教版九年级物理全一册17.4欧姆定律在串、并联电路中的应用同步练习（含答案）

人教版九年级物理全一册17.4欧姆定律在串、并联电路中的应用同步练习（含答案）

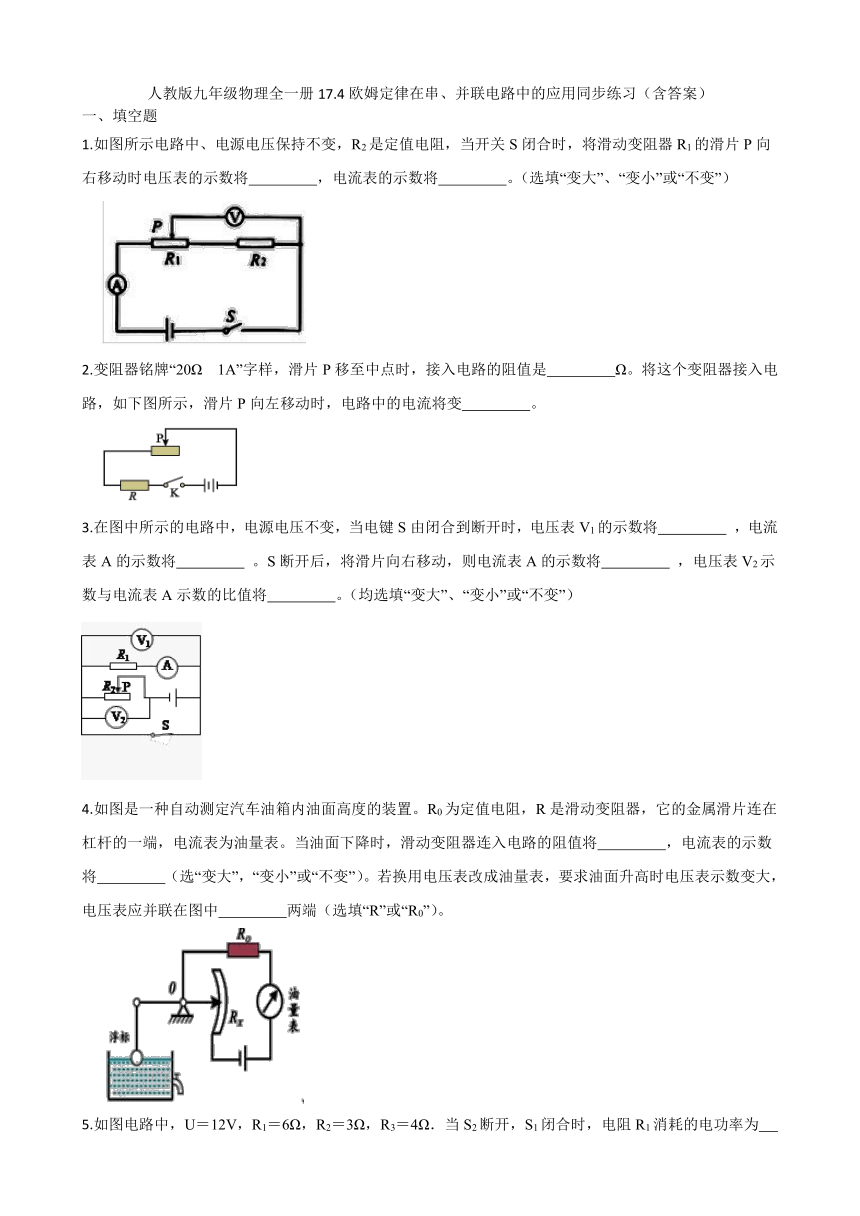

一、填空题
1.如图所示电路中、电源电压保持不变，R2是定值电阻，当开关S闭合时，将滑动变阻器R1的滑片P向右移动时电压表的示数将　 　，电流表的示数将　 　。（选填“变大”、“变小”或“不变”）
2.变阻器铭牌“20Ω 1A”字样，滑片P移至中点时，接入电路的阻值是　 　Ω。将这个变阻器接入电路，如下图所示，滑片P向左移动时，电路中的电流将变　 　。
3.在图中所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表V1的示数将　 　 ，电流表A的示数将　 　 。S断开后，将滑片向右移动，则电流表A的示数将　 　 ，电压表V2示数与电流表A示数的比值将　 　。（均选填“变大”、“变小”或“不变”）
4.如图是一种自动测定汽车油箱内油面高度的装置。R0为定值电阻，R是滑动变阻器，它的金属滑片连在杠杆的一端，电流表为油量表。当油面下降时，滑动变阻器连入电路的阻值将　 　，电流表的示数将　 　（选“变大”，“变小”或“不变”）。若换用电压表改成油量表，要求油面升高时电压表示数变大，电压表应并联在图中　 　两端（选填“R”或“R0”）。

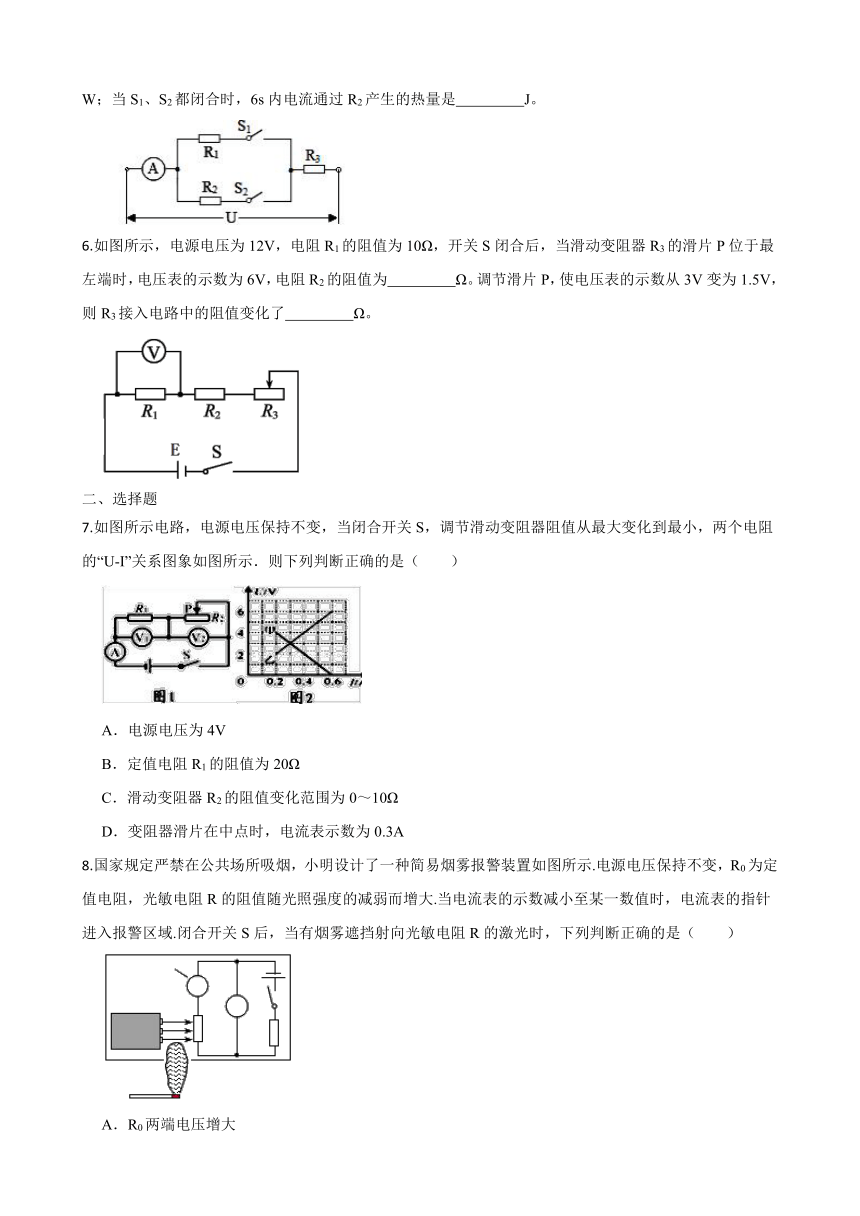

5.如图电路中，U＝12V，R1＝6Ω，R2＝3Ω，R3＝4Ω．当S2断开，S1闭合时，电阻R1消耗的电功率为　 　W；当S1、S2都闭合时，6s内电流通过R2产生的热量是　 　J。
6.如图所示，电源电压为12V，电阻R1的阻值为10Ω，开关S闭合后，当滑动变阻器R3的滑片P位于最左端时，电压表的示数为6V，电阻R2的阻值为　 　Ω。调节滑片P，使电压表的示数从3V变为1.5V，则R3接入电路中的阻值变化了　 　Ω。
二、选择题
7.如图所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U-I”关系图象如图所示．则下列判断正确的是（　　）
A．电源电压为4V
B．定值电阻R1的阻值为20Ω
C．滑动变阻器R2的阻值变化范围为0～10Ω
D．变阻器滑片在中点时，电流表示数为0.3A
8.国家规定严禁在公共场所吸烟，小明设计了一种简易烟雾报警装置如图所示.电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大.当电流表的示数减小至某一数值时，电流表的指针进入报警区域.闭合开关S后，当有烟雾遮挡射向光敏电阻R的激光时，下列判断正确的是（　　）
A．R0两端电压增大
B．电路消耗的总功率增大
C．电压表与电流表的示数之比增大
D．增大R0的阻值，可使装置在更高浓度烟雾下才报警

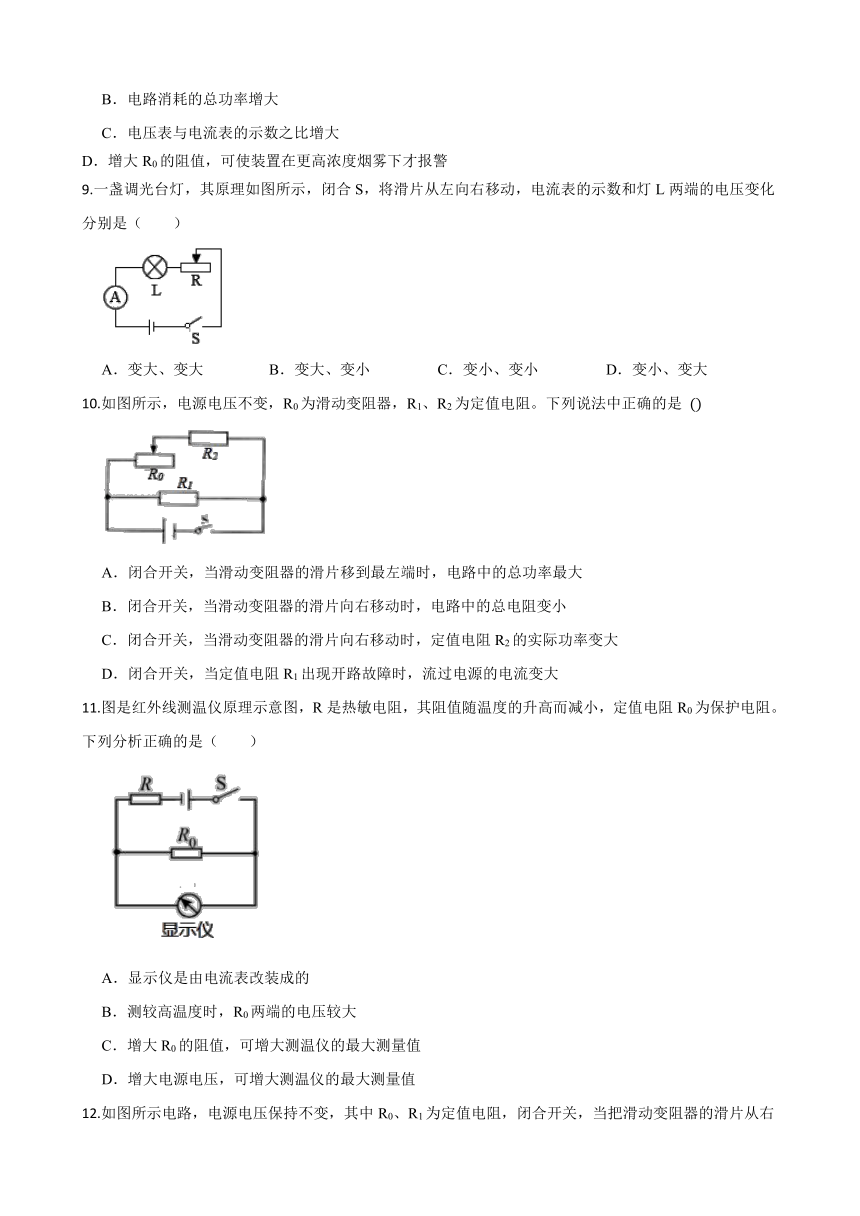

9.一盏调光台灯，其原理如图所示，闭合S，将滑片从左向右移动，电流表的示数和灯L两端的电压变化分别是（　　）
A．变大、变大 B．变大、变小 C．变小、变小 D．变小、变大
10.如图所示，电源电压不变，R0为滑动变阻器，R1、R2为定值电阻。下列说法中正确的是
A．闭合开关，当滑动变阻器的滑片移到最左端时，电路中的总功率最大
B．闭合开关，当滑动变阻器的滑片向右移动时，电路中的总电阻变小
C．闭合开关，当滑动变阻器的滑片向右移动时，定值电阻R2的实际功率变大
D．闭合开关，当定值电阻R1出现开路故障时，流过电源的电流变大
11.图是红外线测温仪原理示意图，R是热敏电阻，其阻值随温度的升高而减小，定值电阻R0为保护电阻。下列分析正确的是（　　）
A．显示仪是由电流表改装成的
B．测较高温度时，R0两端的电压较大
C．增大R0的阻值，可增大测温仪的最大测量值
D．增大电源电压，可增大测温仪的最大测量值

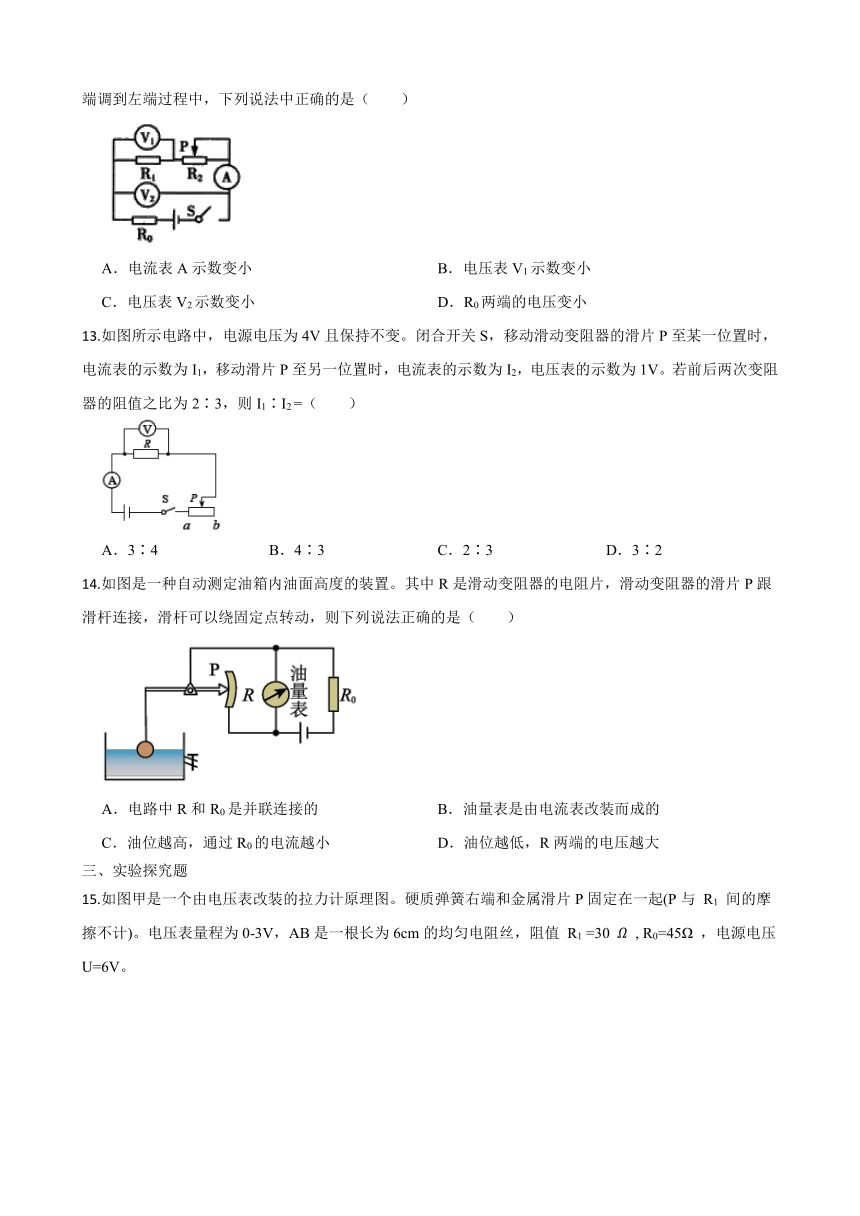

12.如图所示电路，电源电压保持不变，其中R0、R1为定值电阻，闭合开关，当把滑动变阻器的滑片从右端调到左端过程中，下列说法中正确的是（　　）
A．电流表A示数变小 B．电压表V1示数变小
C．电压表V2示数变小 D．R0两端的电压变小
13.如图所示电路中，电源电压为4V且保持不变。闭合开关S，移动滑动变阻器的滑片P至某一位置时，电流表的示数为I1，移动滑片P至另一位置时，电流表的示数为I2，电压表的示数为1V。若前后两次变阻器的阻值之比为2∶3，则I1∶I2 =（　　）
A．3∶4 B．4∶3 C．2∶3 D．3∶2
14.如图是一种自动测定油箱内油面高度的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆连接，滑杆可以绕固定点转动，则下列说法正确的是（　　）
A．电路中R和R0是并联连接的 B．油量表是由电流表改装而成的
C．油位越高，通过R0的电流越小 D．油位越低，R两端的电压越大
三、实验探究题
15.如图甲是一个由电压表改装的拉力计原理图。硬质弹簧右端和金属滑片P固定在一起(P与 R1 间的摩擦不计)。电压表量程为0-3V，AB是一根长为6cm的均匀电阻丝，阻值 R1 =30 , R0=45Ω ，电源电压U=6V。
（1）已知弹簧伸长的长度 与所受拉力F间的关系如图乙所示，当拉环不受拉力时，滑片P处于A端，闭合开关后，拉动拉环，电压表表示数　 　(选填“变大、“不变”或“变小”)，当此弹簧测力计达到最大拉力时,电压表的示数为　 　V。
（2）若该弹簧所能承受的最大拉力为1200N，如何让此拉力计的量程达到1200N呢？可以设计两种方案。
方案一：改变阻值，将电阻丝 在原规格的基础上增加长度， 至少换成　 　 即可，此方案改装的拉力计分度值是　 　N。
方案二：不改变阻值，增加一根相同的弹簧如图丙所示，其他元件都不变，当拉力达到1200N时，滑片P　 　（选填“能”或“不能”)达到B端。
四、计算题
16.如图1所示，已知小灯泡L上标有“6V 3W”字样，R0＝20Ω，滑动变阻器R的最大阻值为100Ω．求：
（1）小灯泡的电阻（设灯丝电阻不随温度变化）；
（2）只闭合S1，移动滑动变阻器滑片P，变阻器两端电压与其连入电路的电阻关系如图2所示；当滑片置于某点a时，电压表示数Ua＝8V．求此时电流表示数及电源电压；
（3）已知电压表量程为0～15V，在电压表示数不超过量程，灯泡两端电压不超过额定值的情况下，只闭合S2时，求滑动变阻器连入电路的阻值范围。
17.如图所示，电源电压可调，小灯泡上标有“6V0.5A”的字样（不考虑温度对小灯泡电阻的影响），电流表量程0～0.6A，电压表量程0～3V，滑动变阻器规格为“20Ω1A”
（1）电源电压调至6V，闭合开关S1和S2，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数为0.6A，则电压表的示数是多少？R0的阻值是多少？
（2）电源电压调至8V，断开开关S1，闭合开关S2，为了保证电路安全，求滑动变阻器的阻值变化范围。
答案
1.变小；不变
2.10；大
3.变大；变大；变小；变大
4.变大；变小；R0
5.8.64；32
6.10；40
7-14.D C C A B C B D
15.（1）变大；2.4
（2）60；40；能
16.（1）解：由P＝ 可得，灯泡电阻：
RL＝ ＝ ＝12Ω
答：小灯泡的电阻为12Ω
（2）解：只闭合S1，R0与R串联，由图2可知，当电压表示数Ua＝8V时，R＝16Ω，
因串联电路中各处的电流相等，则电路中的电流I＝Ia＝ ＝ ＝0.5A，
总阻值R总＝R0+R＝20Ω+16Ω＝36Ω；
由欧姆定律得：电源电压U＝IR总＝0.5A×36Ω＝18V
答：电流表示数为0.5A，电源电压为18V
（3）解：只闭合S2时，灯泡L与变阻器串联，由于灯泡的额定电压为6V，则灯泡两端的电压最大电压为6V；
则由P＝UI得电路中的最大电流：I最大＝IL＝ ＝ ＝0.5A，
由欧姆定律得：总电阻R总最小＝ ＝ ＝36Ω；
由串联电路中总电阻等于各分电阻之和可得：
变阻器接入电路中的最小电阻R最小＝R总最小﹣RL＝36Ω﹣12Ω＝24Ω；
为保护电压表的量程，则电压表的最大示数为15V，
由串联电路中总电压等于各分电压之和可得：
灯泡两端的电压为UL′＝U﹣UR最大＝18V﹣15V＝3V，
则通过灯泡的最小电流I最小＝ ＝ ＝0.25A，
由欧姆定律得：变阻器接入电路中的最大电阻R最大＝ ＝ ＝60Ω；
由此可知：滑动变阻器连入电路的阻值范围是24Ω～60Ω
答：滑动变阻器连入电路的阻值范围为24Ω～60Ω
17.（1）解：通过R0的电流：
I0=I-IL=0.6A-0.5A=0.1A，
由I= 可得，R0的阻值：
R0= = =60Ω
（2）解：灯泡的电阻：
RL= = =12Ω，
断开开关S1，闭合开关S2，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流，
因电源的电压U′＞UL，
所以，灯泡正常发光时，电路中的电流最大，即I大=0.5A，
此时电路中的总电阻：
R总= = =16Ω，
因串联电路中总电阻等于各分电阻之和，
所以，滑动变阻器接入电路中的最小阻值：
R小=R总-RL=16Ω-12Ω=4Ω，
当电压表的示数UR大=3V时，滑动变阻器接入电路中的电阻最大，
因串联电路中总电压等于各分电压之和，
所以，L两端的电压：
UL′=U′-UR大=8V-3V=5V，
因串联电路中各处的电流相等，
所以，电路中的电流：
I′= = ，即 = ，
解得：R=7.2Ω，
所以，滑动变阻器的阻值变化范围为4Ω～7.2Ω。
