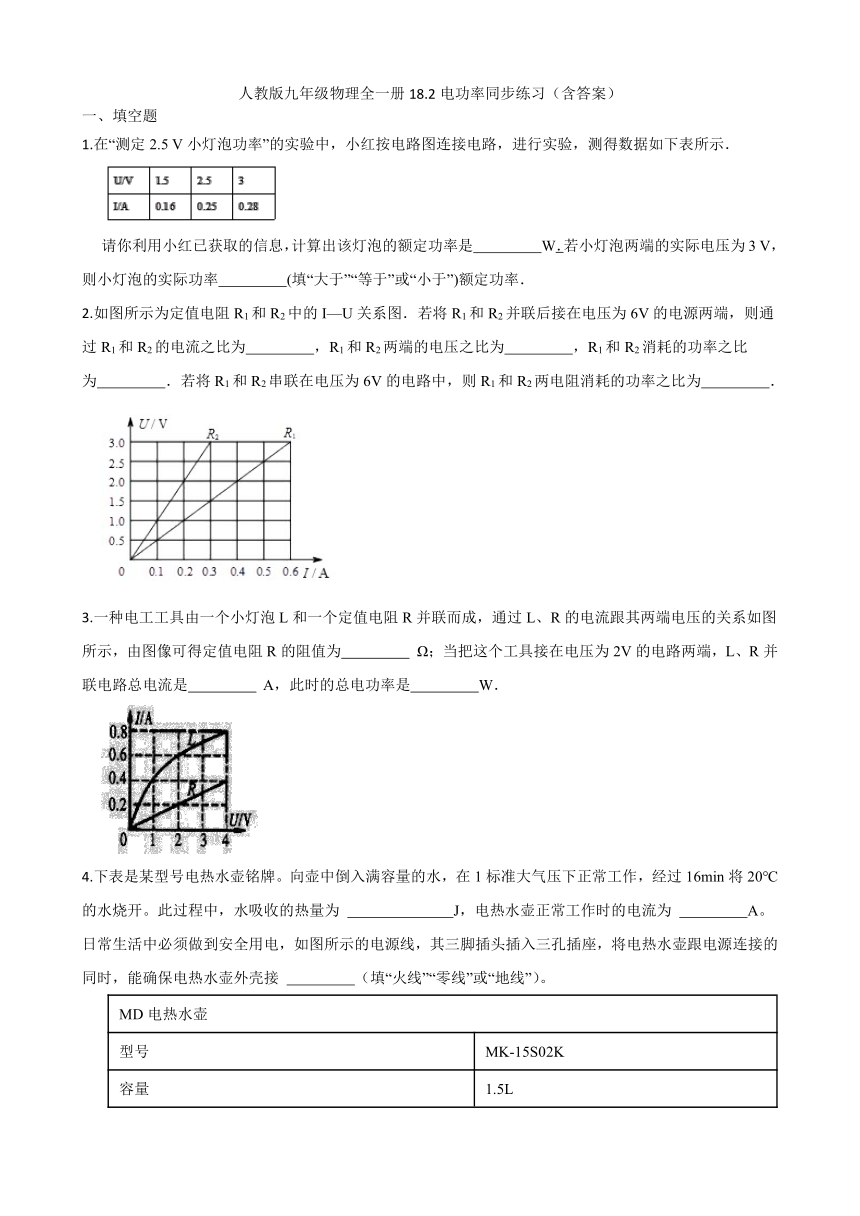

人教版九年级物理全一册18.2电功率同步练习（含答案）

人教版九年级物理全一册18.2电功率同步练习（含答案）
一、填空题
1.在“测定2.5 V小灯泡功率”的实验中，小红按电路图连接电路，进行实验，测得数据如下表所示．
请你利用小红已获取的信息，计算出该灯泡的额定功率是　 　W．若小灯泡两端的实际电压为3 V，则小灯泡的实际功率　 　(填“大于”“等于”或“小于”)额定功率．
2.如图所示为定值电阻R1和R2中的I—U关系图．若将R1和R2并联后接在电压为6V的电源两端，则通过R1和R2的电流之比为　 　，R1和R2两端的电压之比为　 　，R1和R2消耗的功率之比为　 　．若将R1和R2串联在电压为6V的电路中，则R1和R2两电阻消耗的功率之比为　 　．
3.一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图所示，由图像可得定值电阻R的阻值为　 　 Ω；当把这个工具接在电压为2V的电路两端，L、R并联电路总电流是　 　 A，此时的总电功率是　 　W．
4.下表是某型号电热水壶铭牌。向壶中倒入满容量的水，在1标准大气压下正常工作，经过16min将20℃的水烧开。此过程中，水吸收的热量为 　 　J，电热水壶正常工作时的电流为 　 　A。日常生活中必须做到安全用电，如图所示的电源线，其三脚插头插入三孔插座，将电热水壶跟电源连接的同时，能确保电热水壶外壳接 　 　（填“火线”“零线”或“地线”）。
MD电热水壶
型号 MK-15S02K
容量 1.5L
额定电压 220V
额定加热功率 550W

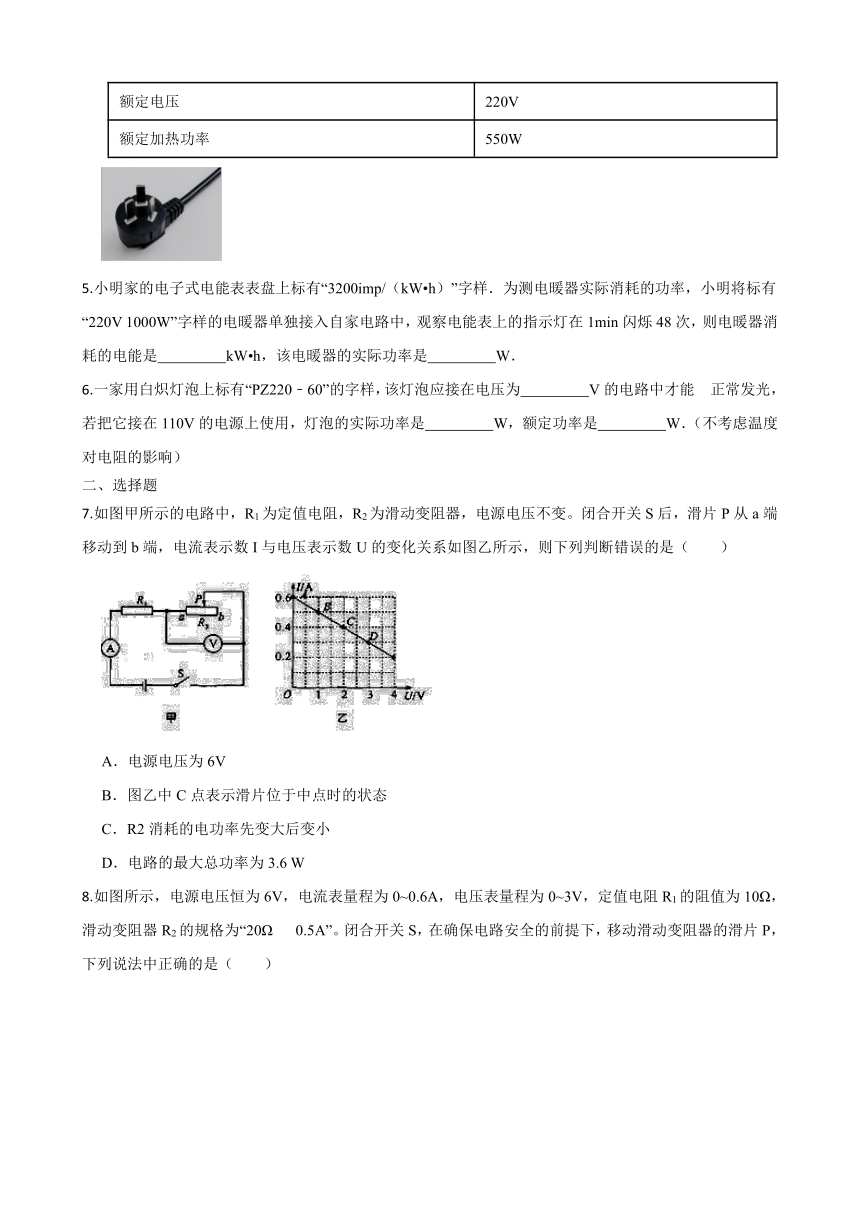

5.小明家的电子式电能表表盘上标有“3200imp/（kW h）”字样．为测电暖器实际消耗的功率，小明将标有“220V 1000W”字样的电暖器单独接入自家电路中，观察电能表上的指示灯在1min闪烁48次，则电暖器消耗的电能是　 　kW h，该电暖器的实际功率是　 　W．
6.一家用白炽灯泡上标有“PZ220﹣60”的字样，该灯泡应接在电压为　 　V的电路中才能 正常发光，若把它接在110V的电源上使用，灯泡的实际功率是　 　W，额定功率是　 　W．（不考虑温度对电阻的影响）
二、选择题
7.如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则下列判断错误的是（　　）
A．电源电压为6V
B．图乙中C点表示滑片位于中点时的状态
C．R2消耗的电功率先变大后变小
D．电路的最大总功率为3.6 W

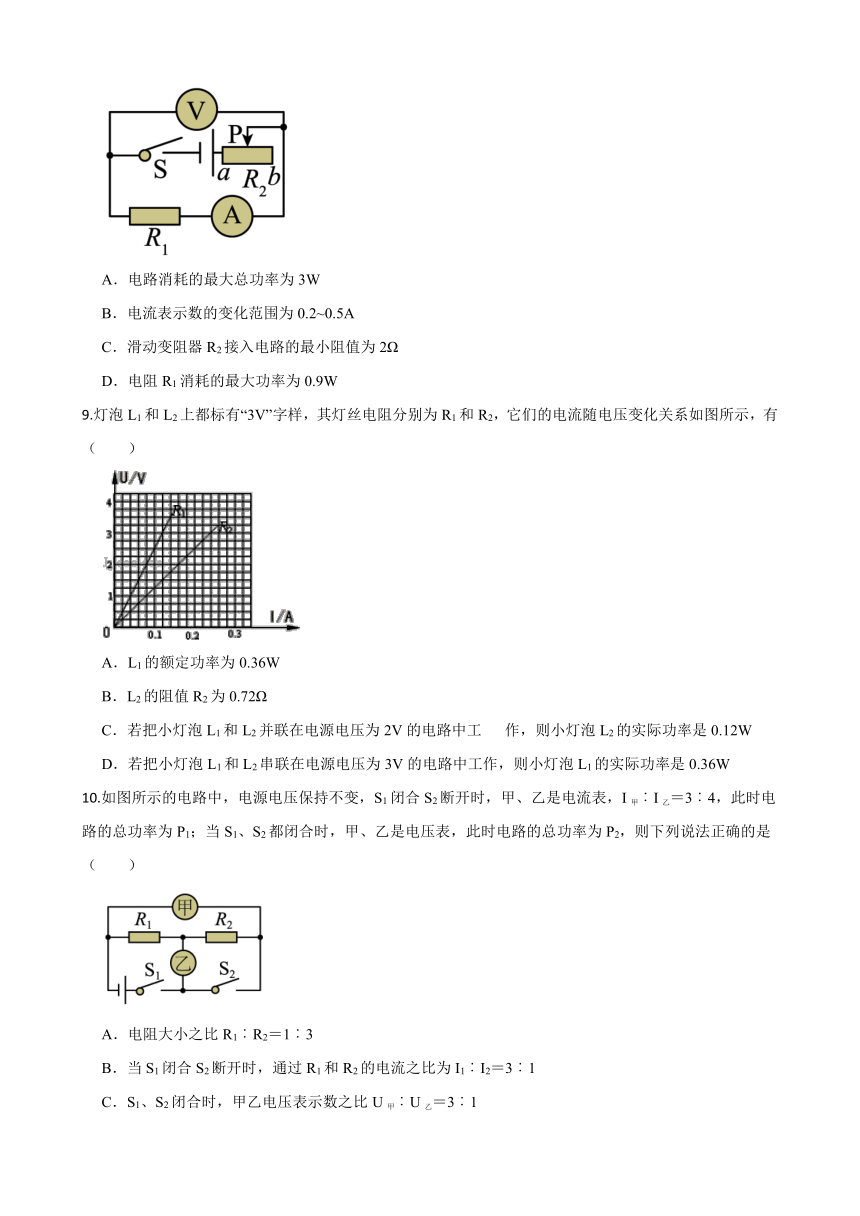

8.如图所示，电源电压恒为6V，电流表量程为0~0.6A，电压表量程为0~3V，定值电阻R1的阻值为10Ω，滑动变阻器R2的规格为“20Ω 0.5A”。闭合开关S，在确保电路安全的前提下，移动滑动变阻器的滑片P，下列说法中正确的是（　　）
A．电路消耗的最大总功率为3W
B．电流表示数的变化范围为0.2~0.5A
C．滑动变阻器R2接入电路的最小阻值为2Ω
D．电阻R1消耗的最大功率为0.9W
9.灯泡L1和L2上都标有“3V”字样，其灯丝电阻分别为R1和R2，它们的电流随电压变化关系如图所示，有（　　）
A．L1的额定功率为0.36W
B．L2的阻值R2为0.72Ω
C．若把小灯泡L1和L2并联在电源电压为2V的电路中工 作，则小灯泡L2的实际功率是0.12W
D．若把小灯泡L1和L2串联在电源电压为3V的电路中工作，则小灯泡L1的实际功率是0.36W
10.如图所示的电路中，电源电压保持不变，S1闭合S2断开时，甲、乙是电流表，I甲︰I乙＝3︰4，此时电路的总功率为P1；当S1、S2都闭合时，甲、乙是电压表，此时电路的总功率为P2，则下列说法正确的是（　　）
A．电阻大小之比R1︰R2＝1︰3
B．当S1闭合S2断开时，通过R1和R2的电流之比为I1︰I2＝3︰1
C．S1、S2闭合时，甲乙电压表示数之比U甲︰U乙＝3︰1
D．总功率之比P1︰P2＝16︰3

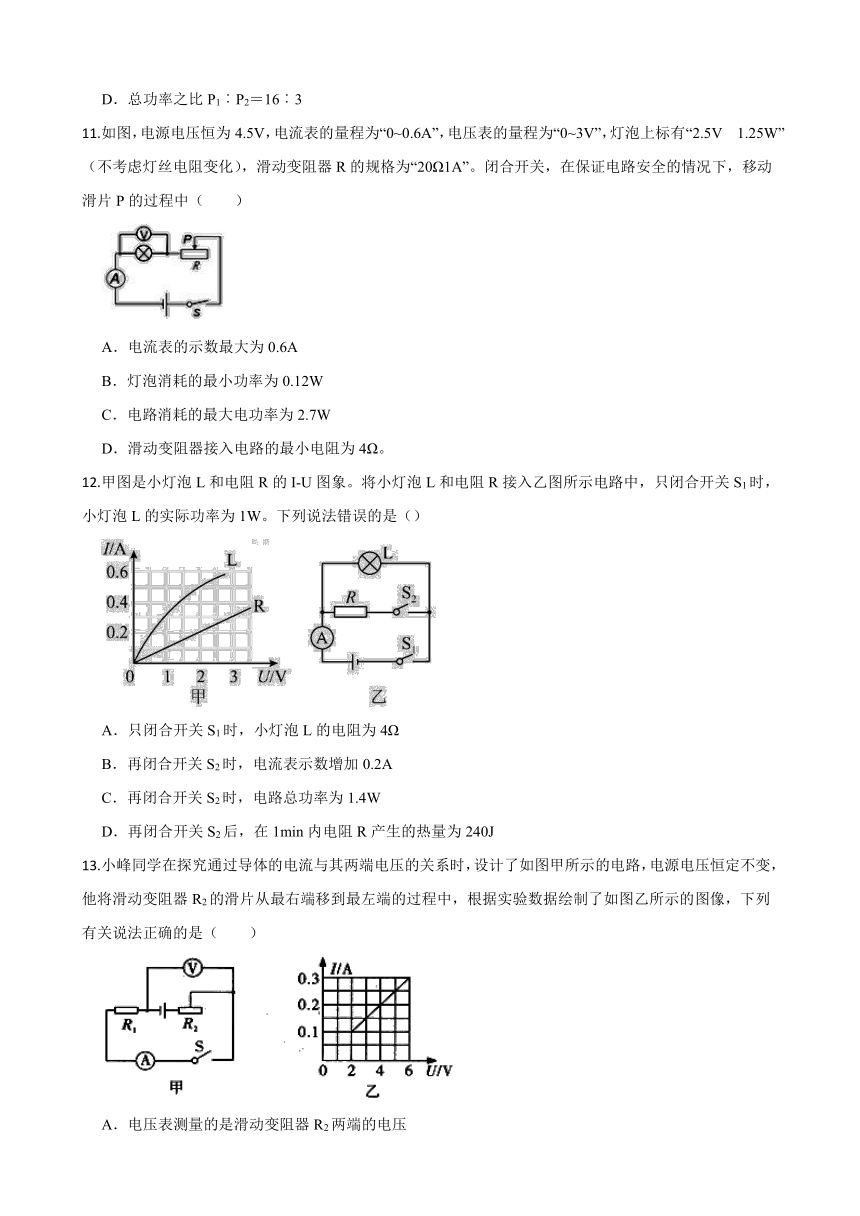

11.如图，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡上标有“2.5V 1.25W”（不考虑灯丝电阻变化），滑动变阻器R的规格为“20Ω1A”。闭合开关，在保证电路安全的情况下，移动滑片P的过程中（　　）
A．电流表的示数最大为0.6A
B．灯泡消耗的最小功率为0.12W
C．电路消耗的最大电功率为2.7W
D．滑动变阻器接入电路的最小电阻为4Ω。
12.甲图是小灯泡L和电阻R的I-U图象。将小灯泡L和电阻R接入乙图所示电路中，只闭合开关S1时，小灯泡L的实际功率为1W。下列说法错误的是（）
A．只闭合开关S1时，小灯泡L的电阻为4Ω
B．再闭合开关S2时，电流表示数增加0.2A
C．再闭合开关S2时，电路总功率为1.4W
D．再闭合开关S2后，在1min内电阻R产生的热量为240J
13.小峰同学在探究通过导体的电流与其两端电压的关系时，设计了如图甲所示的电路，电源电压恒定不变，他将滑动变阻器R2的滑片从最右端移到最左端的过程中，根据实验数据绘制了如图乙所示的图像，下列有关说法正确的是（　　）
A．电压表测量的是滑动变阻器R2两端的电压
B．滑片向右移动过程中，电流表示数变小，电压表示数变大
C．电路的总功率最大值为1.2W
D．滑动变阻器R2的最大阻值为40Ω
14.如图所示，电源电压恒为7V，电压表量程为0～3V，电流表量程为0～0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“6V 3W”字样．闭合开关，若两电表示数均不超过量程，灯泡两端的电压不超过额定电压，不考虑灯丝电阻变化，下列说法符合题意的是（　　）
A．电压表示数变化范围2V～3V
B．电流表示数变化范围0.2A～0.5A
C．滑动变阻器连入电路的阻值变化范围2Ω～9Ω
D．该电路的最大功率为4.2W
三、计算题
15.如图甲所示，这是一个电辅助加热太阳能热水器，该热水器电加热部分的原理图如图乙所示， 、 为阻值不变的加热电阻，S是控制开关，可在关闭、保温、加热三挡之间切换；热水器的部分铭牌参数如表所示，为了防止触电，热水器在向外供水过程中会自动断电。某次在光照条件不好时，太阳能只将满水箱的水由20℃加热到30℃，然后电加热器加热档正常工作140min，将水加热到预设温度后转换为保温档。[已知太阳能转化为水的内能的效率为60%，水的比热容为 ， ]
项目 参数 项目 参数
额定电压U/V 220 水箱容积 50
保温档功率 100 预设温度 60
加热档功率 1200 　 　
（1）热水器吸收的太阳能是多少？
（2）加热电阻 的阻值是多少？
（3）热水器电加热档电能转化为内能的效率是多少？
16.某品牌的电热水器，有加热和保温两种挡位，它的工作电路如图所示。已知R2=176Ω，当S1、S2均闭合时，电热水器处于加热挡，此时消耗的功率为1100W。求：
（1）电阻R1的阻值；
（2）当只闭合S1时，电热水器处于保温挡，求保温档的功率；
（3）已知电热水器电热转化效率为80%，求用加热档将1.1kg水从18℃加热到98℃所需的时间。（水的比热容为4.2×103J/(kg·℃)）
17.如图甲为某电水壶的铭牌，图乙为简化电路图，R1、R2 为发热丝，S1为总开关，S2为温控开关。当S1闭合，S2接触点1时处于加热状态；S2接触点2时处于保温状态。若电水壶在额定电压下工作，求：
容量 1.2L
额定电压 220V
加热功率 1760W
保温功率 40W
（1）电水壶装满水时，水的质量是多少千克？
（2）发热丝R2的电阻值是多少欧？
（3）电水壶保温5min消耗的电能是多少焦？
答案
1.0.625；大于
2.2︰1；1︰1；2︰1；1︰2
3.10；0.8；1.6
4.5.04×105；2.5；地线
5.0.015；900
6.220；15；60
7-14.B D A D D D D C
15.（1）解：满水箱水的质量
太阳能加热时水吸收的热量
热水器吸收的太阳能
答：热水器吸收的太阳能是3.5×106J；
（2）解：由图乙可知，当开关S接2、3时，只有加热电阻 接入电路，热水器处于接3、4时，加热电阻 、 并联，热水器处于加热档；加热电阻 的功率
加热电阻 的阻值
答：加热电阻R2的阻值是44Ω；
（3）解：电加热时水吸收的热量
电加热档正常工作消耗的电能
热水器电加热档电能转化为内能的效率：
答：热水器电加热档电能转化为内能的效率是62.5%。
16.（1）解：当S1、S2均闭合时，R2被短接，电路中只有R1一个电阻，此时为加热挡，电阻R1的阻值
答：电阻R1的阻值是44Ω；
（2）解：只闭合S1时，R1和R2串联，此时为保温挡，保温档的功率
答：保温档的功率是220W；
（3）解：水吸收的热量
电热水器消耗的电能
加热的时间
答：用加热档将1.1kg水从18℃加热到98℃所需的时间是420s。
17.（1）解：根据题意知道，电水壶的容积V=1.2L=1.2×10-3m3
由 知道， 水的质量m=ρV=1.0×103kg/m3×1.2×10-3m3=1.2kg
答：电水壶装满水时，水的质量是1.2千克
（2）解：当开关S1闭合时，S2与1连接时，电路为R2的简单电路，电路中的总电阻最小，此时处于加热状态，由 知道，发热丝R2的电阻值
答：发热丝R2的电阻值是27.5欧；
（3）解：由 知道，保温时消耗的电能W=P保t=40W×5×60s=1.2×104J
答：电水壶保温5min消耗的电能是1.2×104J。
