人教版物理八年级上册 第5章第5节 显微镜和望远镜课件(共23张PPT)

(共23张PPT)
物理八年级 上册 R
第 五 章 透镜及其应用
第5节 显微镜和望远镜
科学家在观察夜象时，要用什么？
情景引入

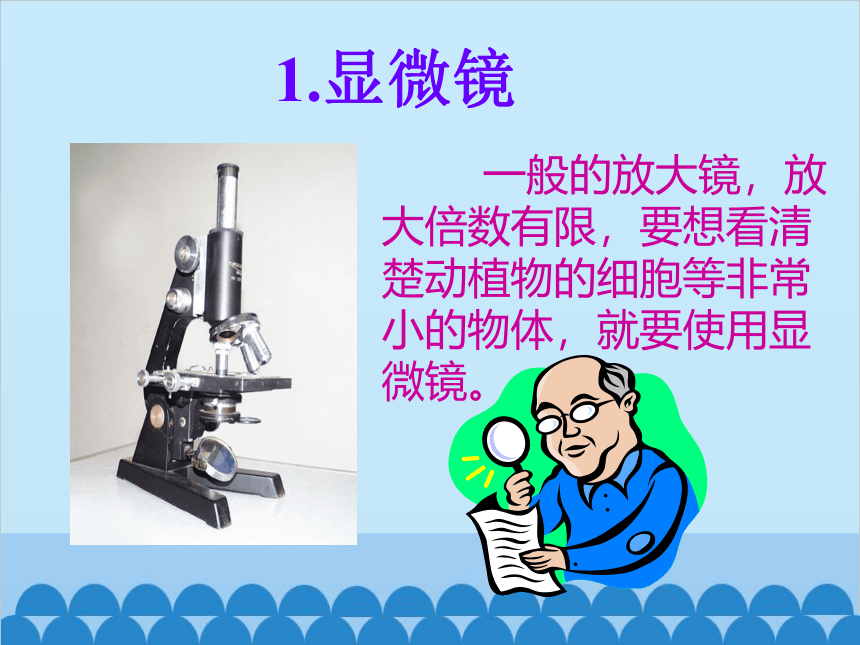

一般的放大镜，放大倍数有限，要想看清楚动植物的细胞等非常小的物体，就要使用显微镜。
1.显微镜
镜筒两端各有一组透镜，每组透镜的作用都相当于一个 。
目镜
物镜
反光镜
载物片
靠近眼睛的凸透镜
靠近被观察物体的凸透镜

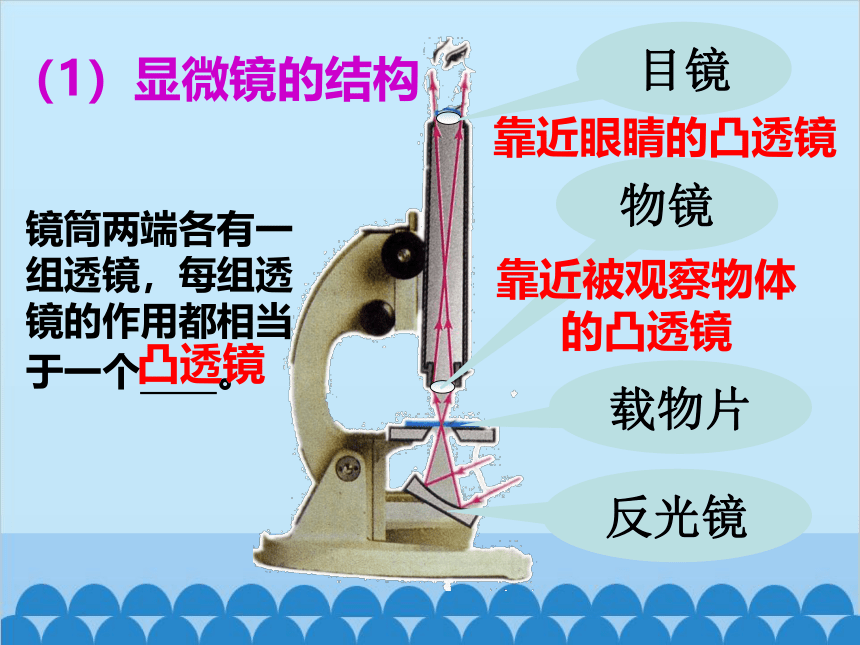

（1）显微镜的结构
凸透镜
物镜
目镜
第一次：“倒立”、放大、实像
第二次：“正立”、放大、虚像

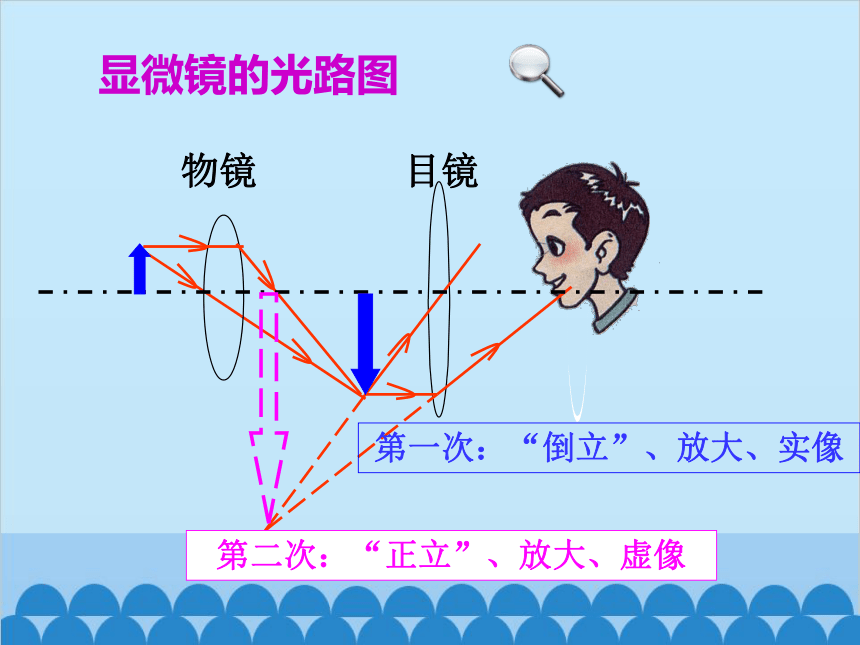

显微镜的光路图
经过两次放大作用，我们就可以看到肉眼看不见的小物体了。
显微镜下的植物细胞

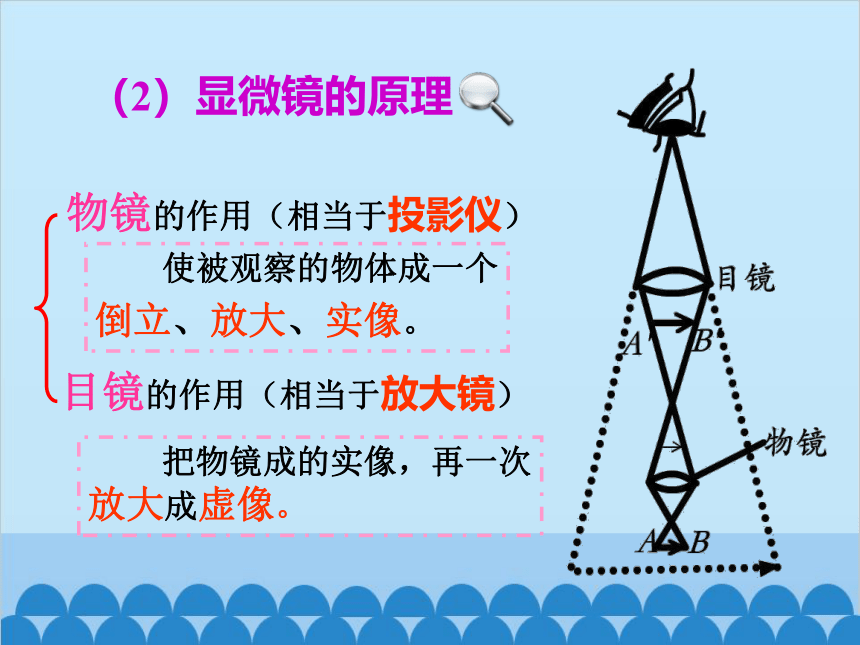

（2）显微镜的原理
物镜的作用（相当于投影仪）
目镜的作用（相当于放大镜）
使被观察的物体成一个
倒立、放大、实像。
把物镜成的实像，再一次
放大成虚像。

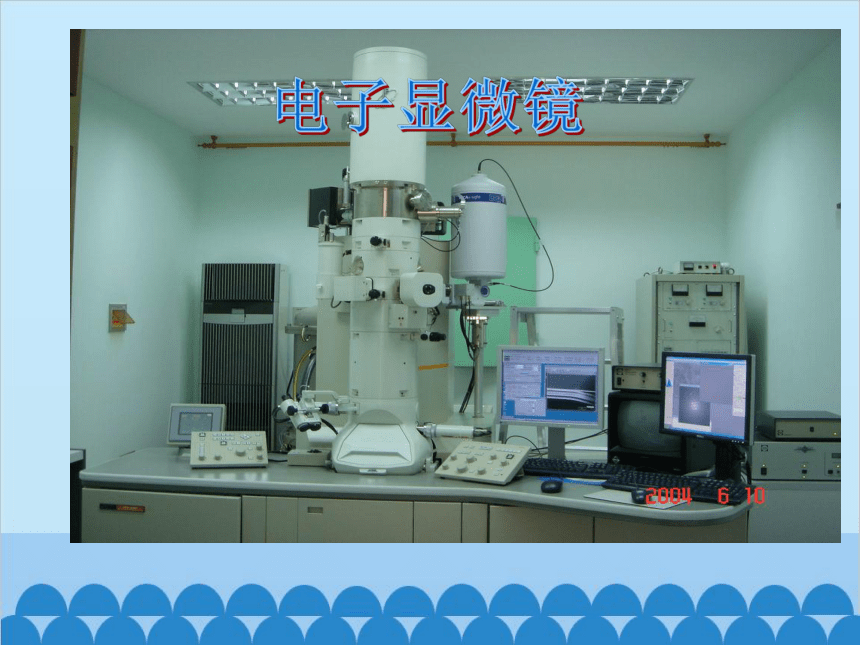

电子显微镜

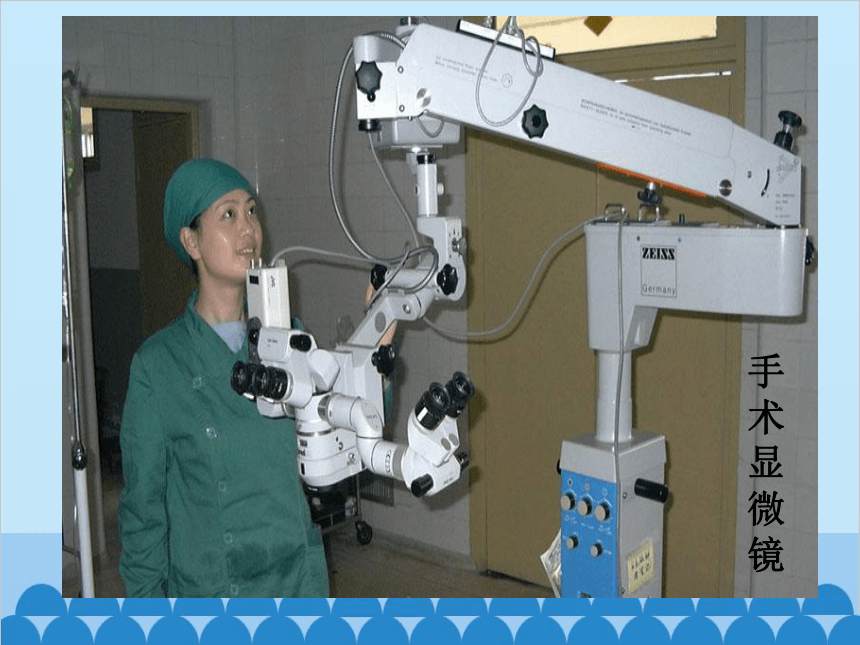

手术显微镜
靠近眼睛的凸透镜
（1）望远镜的结构
2.望远镜
靠近被观测物体的凸透镜
这是一种常见的望远镜，它也是由两组凸透镜组成的。
物镜
目镜
物镜
目镜
第一次：倒立、缩小、实像
望远镜的光路图
第二次：“正立”、放大、虚像
（2）望远镜的原理
物镜的作用（相当于照相机）
目镜的作用（相当于放大镜）
使被观察的物体成一个
倒立、缩小、实像。
把物镜成的实像，再一次
放大成虚像。
疑 问
物体距离物镜很远，它的像却离物镜很近，这样的像应该是缩小的，为什么用望远镜
观察物体时会感到像被放大了？
原来，我们能不能看清一个物体，它对我们的眼睛所成“视角”的大小十分重要。
视 角
从眼睛的光心向观察物体的两端所引的两条直线的夹角。
视角
物体对眼睛所成视角的大小不仅和物体本身的大小有关，还和物体到眼睛的距离有关。
望远镜的物镜的直径很大，能够会聚更多的光，使得所成的像更加明亮。
除了凸透镜外，天文望远镜也常用凹面镜做物镜。
凹面镜会聚光线
哈勃天文望远镜。把天文望远镜安置在大气层外，可以免受大气层的干扰，得到更清晰的天体照片。
开普勒望远镜
开普勒空间望远镜
伽利略望远镜
天文望远镜
红外线望远镜
数码望远镜
物镜的作用 目镜的作用 增大视角的方法
显微镜
望远镜
使被观察的物体成一个倒立、放大实像
把物镜成的实像，再次放大成虚像
把物体的像放大
使远处的物体在焦点附近成倒立、缩小、实像
把物镜成的实像，再次放大成虚像
把物体的像移近
把物体的像放大
课堂小结
显微镜和望远镜
1、构造：
2、原理：
（1）显微镜：放大的实像 放大的虚像
（2）望远镜：缩小的实像 放大的虚像
目镜、物镜均为凸透镜
1.显微镜镜筒两端各有一组_______，靠近眼睛的叫__________，靠近被观察物体的是__________ 。
2.用显微镜观察物体时，物镜对物体所成的像是一个放大的__________像（“虚”或“实”），道理就像__________的镜头成像一样，目镜的作用则像一个__________再次对这个像成放大的__________ （“虚像”或“实像”）。
凸透镜
目镜
物镜
实
投影仪
放大镜
虚像
巩固练习
3.望远镜物镜的作用是使远处的物体在焦点附近成_____像（填“虚”或“实”），这个像是__________ （填“放大的”或“缩小的”），道理就像__________的镜头成像一样，目镜的作用则像一个__________用来把这个像放大。
实
缩小的
照相机
放大镜
4.物体对眼睛所成视角的大小不仅和
的大小有关，还和物体到眼睛的 有关。
物体本身
物体到眼睛的距离
5.小明在用显微镜时，物镜和目镜的成像情况是（ ）
A.物镜成放大的虚像，目镜成放大的虚像
B.物镜成放大的实像，目镜成放大的实像
C.物镜成放大的虚像，目镜成放大的实像
D.物镜成放大的实像，目镜成放大的虚像
D
