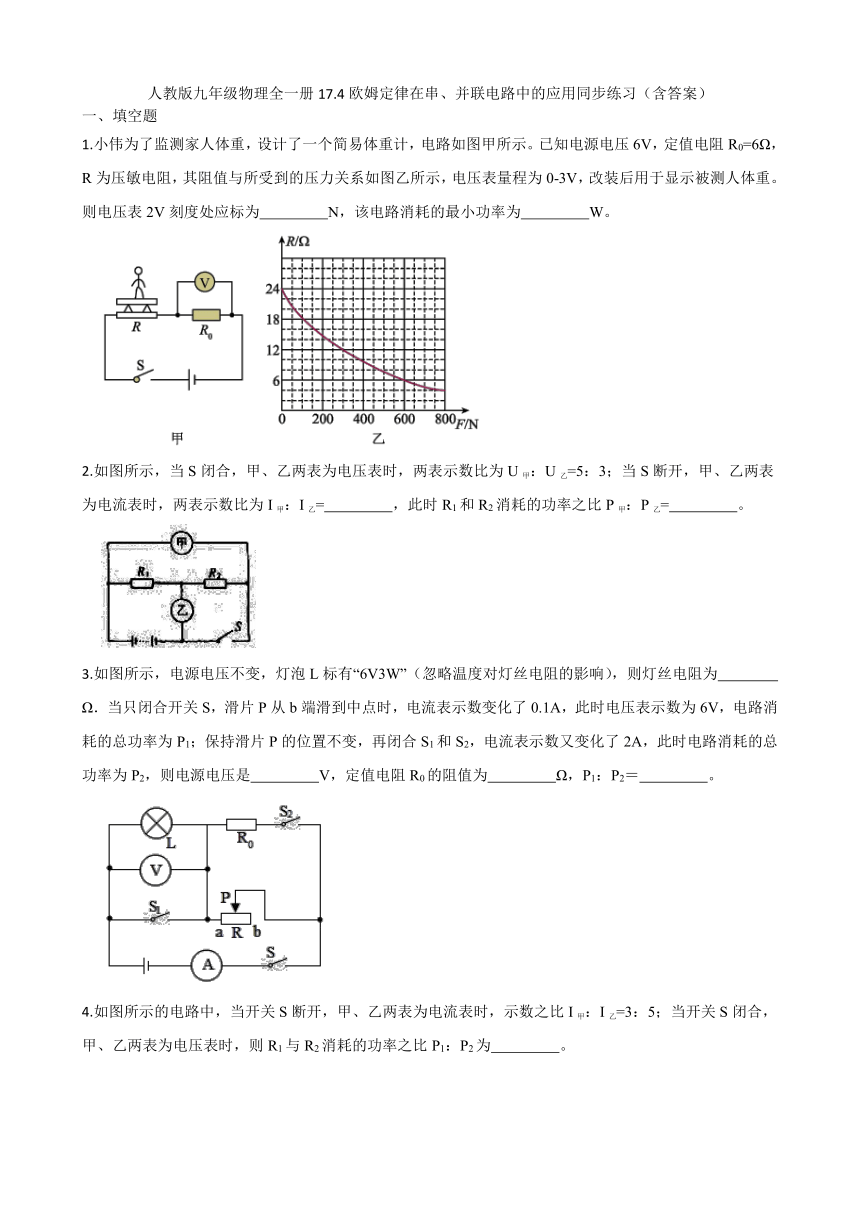

人教版九年级物理全一册17.4欧姆定律在串、并联电路中的应用同步练习(含答案)
一、填空题
1.小伟为了监测家人体重,设计了一个简易体重计,电路如图甲所示。已知电源电压6V,定值电阻R0=6Ω,R为压敏电阻,其阻值与所受到的压力关系如图乙所示,电压表量程为0-3V,改装后用于显示被测人体重。则电压表2V刻度处应标为   N,该电路消耗的最小功率为   W。
2.如图所示,当S闭合,甲、乙两表为电压表时,两表示数比为U甲:U乙=5:3;当S断开,甲、乙两表为电流表时,两表示数比为I甲:I乙=   ,此时R1和R2消耗的功率之比P甲:P乙=   。
3.如图所示,电源电压不变,灯泡L标有“6V3W”(忽略温度对灯丝电阻的影响),则灯丝电阻为   Ω.当只闭合开关S,滑片P从b端滑到中点时,电流表示数变化了0.1A,此时电压表示数为6V,电路消耗的总功率为P1;保持滑片P的位置不变,再闭合S1和S2,电流表示数又变化了2A,此时电路消耗的总功率为P2,则电源电压是   V,定值电阻R0的阻值为   Ω,P1:P2=   。
4.如图所示的电路中,当开关S断开,甲、乙两表为电流表时,示数之比I甲:I乙=3:5;当开关S闭合,甲、乙两表为电压表时,则R1与R2消耗的功率之比P1:P2为   。

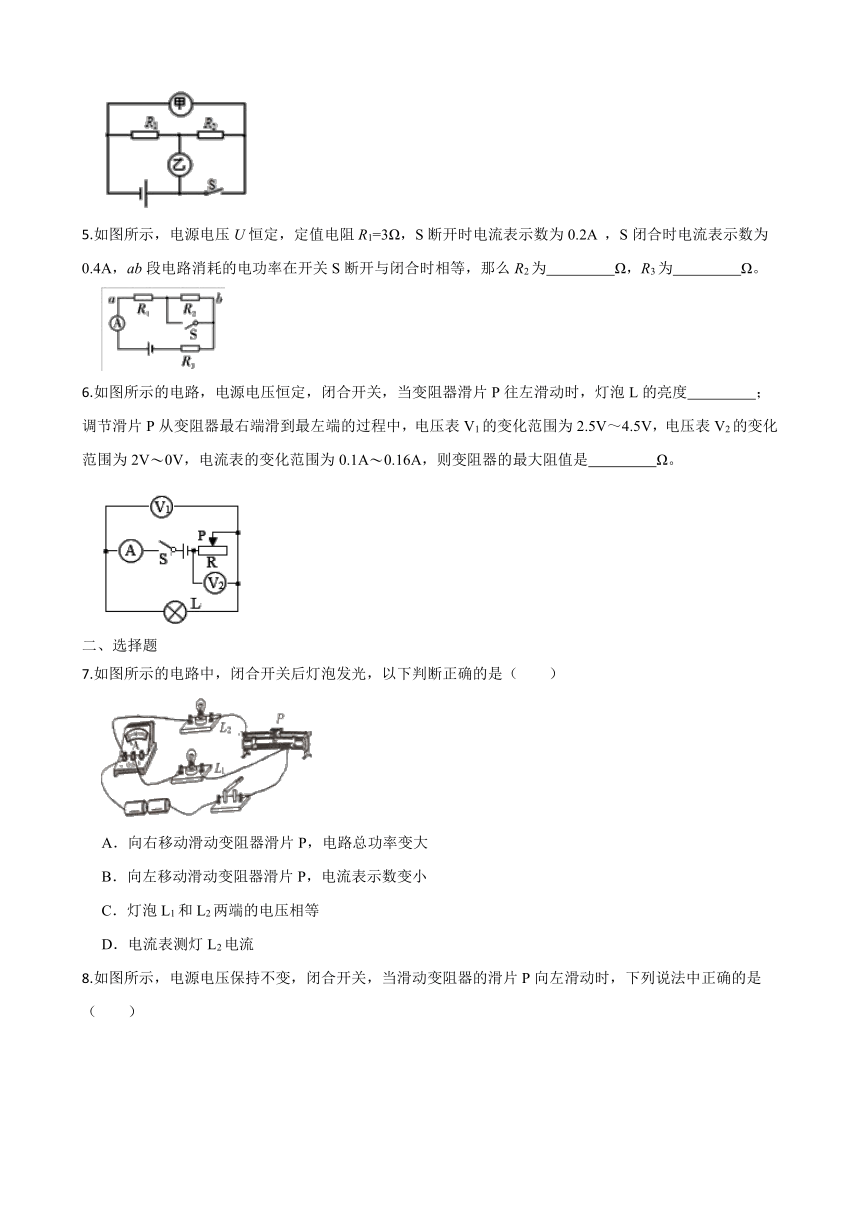

5.如图所示,电源电压U恒定,定值电阻R1=3Ω,S断开时电流表示数为0.2A ,S闭合时电流表示数为0.4A,ab段电路消耗的电功率在开关S断开与闭合时相等,那么R2为   Ω,R3为   Ω。
6.如图所示的电路,电源电压恒定,闭合开关,当变阻器滑片P往左滑动时,灯泡L的亮度   ;调节滑片P从变阻器最右端滑到最左端的过程中,电压表V1的变化范围为2.5V~4.5V,电压表V2的变化范围为2V 0V,电流表的变化范围为0.1A 0.16A,则变阻器的最大阻值是   Ω。
二、选择题
7.如图所示的电路中,闭合开关后灯泡发光,以下判断正确的是(  )
A.向右移动滑动变阻器滑片P,电路总功率变大
B.向左移动滑动变阻器滑片P,电流表示数变小
C.灯泡L1和L2两端的电压相等
D.电流表测灯L2电流

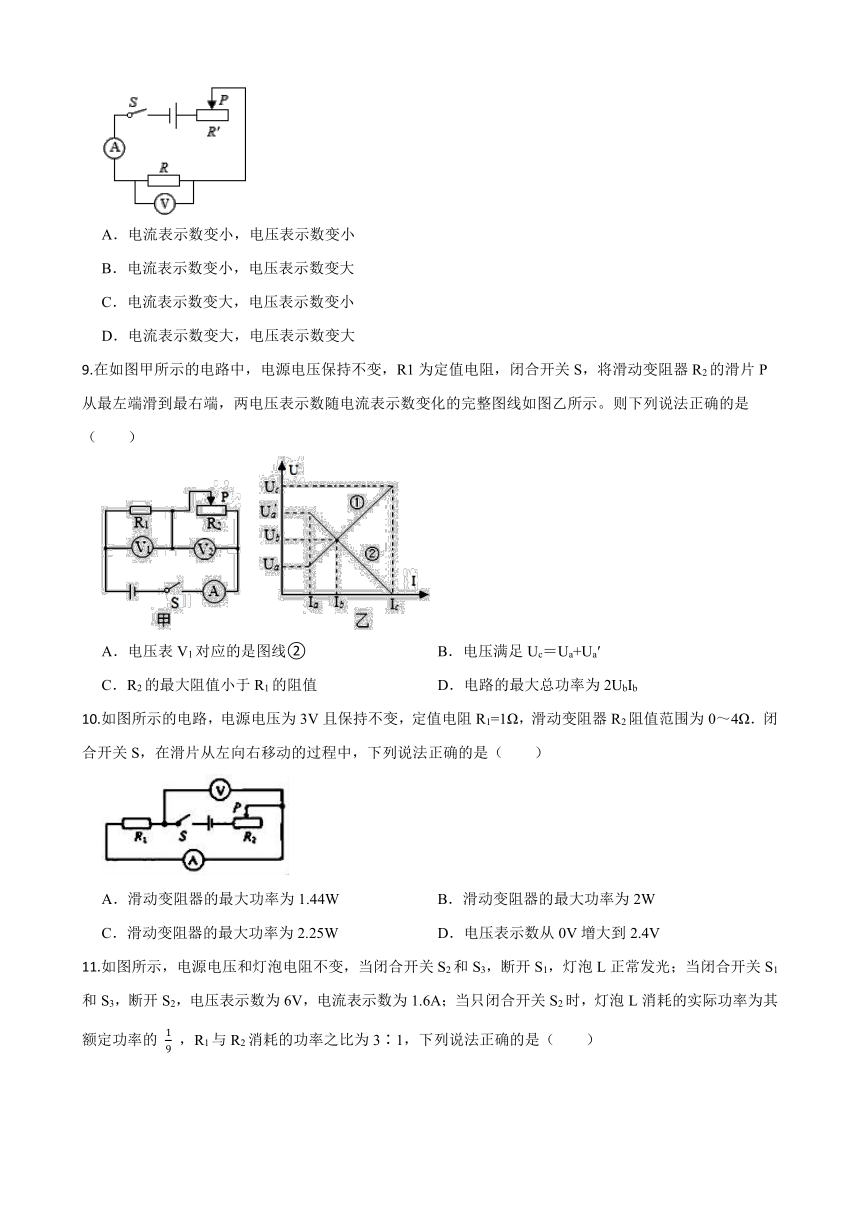

8.如图所示,电源电压保持不变,闭合开关,当滑动变阻器的滑片P向左滑动时,下列说法中正确的是(  )
A.电流表示数变小,电压表示数变小
B.电流表示数变小,电压表示数变大
C.电流表示数变大,电压表示数变小
D.电流表示数变大,电压表示数变大
9.在如图甲所示的电路中,电源电压保持不变,R1为定值电阻,闭合开关S,将滑动变阻器R2的滑片P从最左端滑到最右端,两电压表示数随电流表示数变化的完整图线如图乙所示。则下列说法正确的是(  )
A.电压表V1对应的是图线② B.电压满足Uc=Ua+Ua′
C.R2的最大阻值小于R1的阻值 D.电路的最大总功率为2UbIb
10.如图所示的电路,电源电压为3V且保持不变,定值电阻R1=1Ω,滑动变阻器R2阻值范围为0~4Ω.闭合开关S,在滑片从左向右移动的过程中,下列说法正确的是(  )
A.滑动变阻器的最大功率为1.44W B.滑动变阻器的最大功率为2W
C.滑动变阻器的最大功率为2.25W D.电压表示数从0V增大到2.4V
11.如图所示,电源电压和灯泡电阻不变,当闭合开关S2和S3,断开S1,灯泡L正常发光;当闭合开关S1和S3,断开S2,电压表示数为6V,电流表示数为1.6A;当只闭合开关S2时,灯泡L消耗的实际功率为其额定功率的 ,R1与R2消耗的功率之比为3∶1,下列说法正确的是(  )
A.电源电压为10V
B.灯泡L的额定功率为3.6W
C.R2的阻值为15Ω
D.当只闭合S2时,R1的电功率为1.2W
12.如图所示,电源电压恒为3V,灯泡L标有“3V 1.5W”字样(不计温度对灯丝电阻的影响),滑动变阻器R最大阻值为30Ω,电压表量程“0﹣3V”,电流表量程为“0﹣0.6A”。在电路安全的情况下,下列判断正确的是(  )
A.灯泡L正常发光时的电阻为10Ω
B.只闭合开关S,滑动变阻器的取值范围只能是0﹣10Ω
C.只闭合开关S,该电路的最大功率是2.5W
D.将滑片P移到R的最左端,闭合开关S、S1,电流表示数为0.6A
13.在图甲所示的电路中,当滑片P由 移到 的过程中,电压表示数 及滑动变阻器接入电路的电阻R2的变化情况如图乙所示,下列说法正确的是(  )
A.电阻R1的阻值为
B.滑片P移到 端时,R2两端的电压为6V
C.滑片P移到 端时,R1消耗的功率为0.2W
D.当滑片P移到中点时,R1的电功率为0.9W
三、实验探究题
14.小邦和小册在学校科技社团活动中了解到:电源是持续供电的装置,电源内部也是一段电路,也有电阻,它被称为电源的内电阻,简称内阻;可以把电源看成由一个电压为E的理想电源与一个阻值为r的电阻串联而成,如图甲所示。
为了测量E和r,小邦同学设计了如图乙所示电路。已知R1=1.5Ω,R2=2Ω,当闭合开关S、S1,断开开关S2时,电压表的示数为4.5V;当闭合开关S、S2,断开开关S1时,电压表的示数为4.8V。
(1)理想电源电压E=    V。
(2)电源的内电阻r=   Ω。
(3)小册想到用图象反映物理量间的变化关系是物理学研究的常用方法,于是他设计了如图丙所示电路,通过改变电阻箱的阻值,测出多组电压、电流的数据,作出电压与电流的关系图象,如图丁所示,电压与电流的关系图象是一条倾斜直线。
利用欧姆定律,可以得出理想电源电压E、电源的内电阻r、电压表示数U、电流表示数I四个物理量之间的关系:U=   。
(4)分析图丁所画图象,下列说法正确的两项是_____。
A.该直线与纵轴交点的值表示电源短路时的电流值
B.该直线与横轴交点的值表示理想电源电压E
C.该直线的斜率反映电源的内阻r的大小
D.该直线斜率越大,所测电源的内电阻越大
四、计算题
15.如图甲是一个检测空气质量指数的电路。其中R为气敏电阻,其电阻的倒数与空气质量指数的关系如图乙所示。已知:电源电压为6V且保持不变,定值电阻R0为4Ω。当闭合开关S后,电压表示数为2V时,求:
(1)通过R0的电流;
(2)电阻R的阻值;
(3)若电压表的是3V,此时空气质量指数为多少?
16.在如图所示的电路中,电源电压为12V,滑动变阻器的阻值范围在0至50Ω之间,闭合开关S,调节滑动变阻器,当滑片P置于滑动变阻器的中点时,电流表的示数为0.3A。求:
(1)定值电阻R1的阻值;
(2)当滑动变阻器的滑片P置于阻值最大处时,电路的总功率是多少 (得数保留1位小数)
(3)电流表接入电路中的量程是0至0.6A,在不改变电流表量程的情况下,为了保证电流表的安全,滑动变阻器接入电路中的最小阻值是多少
答案
1.300;1.2
2.2:5;3:2
3.12;8;20;1:6
4.3:2
5.9;6
6.变亮;20
7-13.A D B C B D D
14.(1)6 (2)0.5 (3)E﹣Ir (4)C;D
15.(1)解:R与R0串联,电压表测R0两端的电压,定值电阻R0为4Ω,则通过R0的电流
答:通过R0的电流为0.5A;
(2)解:电源电压为6V,R与R0串联,根据串联电路电压规律可得,电阻R两端的电压UR=U-U0=6V-2V=4V
电路中的电流为0.5A,根据欧姆定律可得,电阻R的阻值
答:电阻R的阻值为8Ω;
(3)解:当电压表示数为3V时,根据欧姆定律可得,电路中的电流
根据串联电路电压规律可得,电阻R两端的电压UR'=U-U0'=6V-3V=3V
R的阻值为
所以,由图乙知空气质量指数为50。
答:空气质量指数为50。
16.(1)由图可知,R1和滑动变阻器串联,电流表测量电路中的电流;
当滑片P置于滑动变阻器的中点时,根据 可得:
总电阻 ;
因串联电路中总电阻等于各分电阻之和,所以
(2)当滑动变阻器的滑片P置于阻值最大处时,此时总电阻R总=R1+R2=15Ω+50Ω=65Ω
则总功率
(3)因电流表的量程为0~6A,所以,电路中的最大电流I最大=0.6A
根据 可得电路中的最小总阻值:
因串联电路中总电阻等于各分电阻之和,所以滑动变阻器接入电路中的最小阻值:R滑'=R总最小-1=20Ω-15Ω=5Ω
