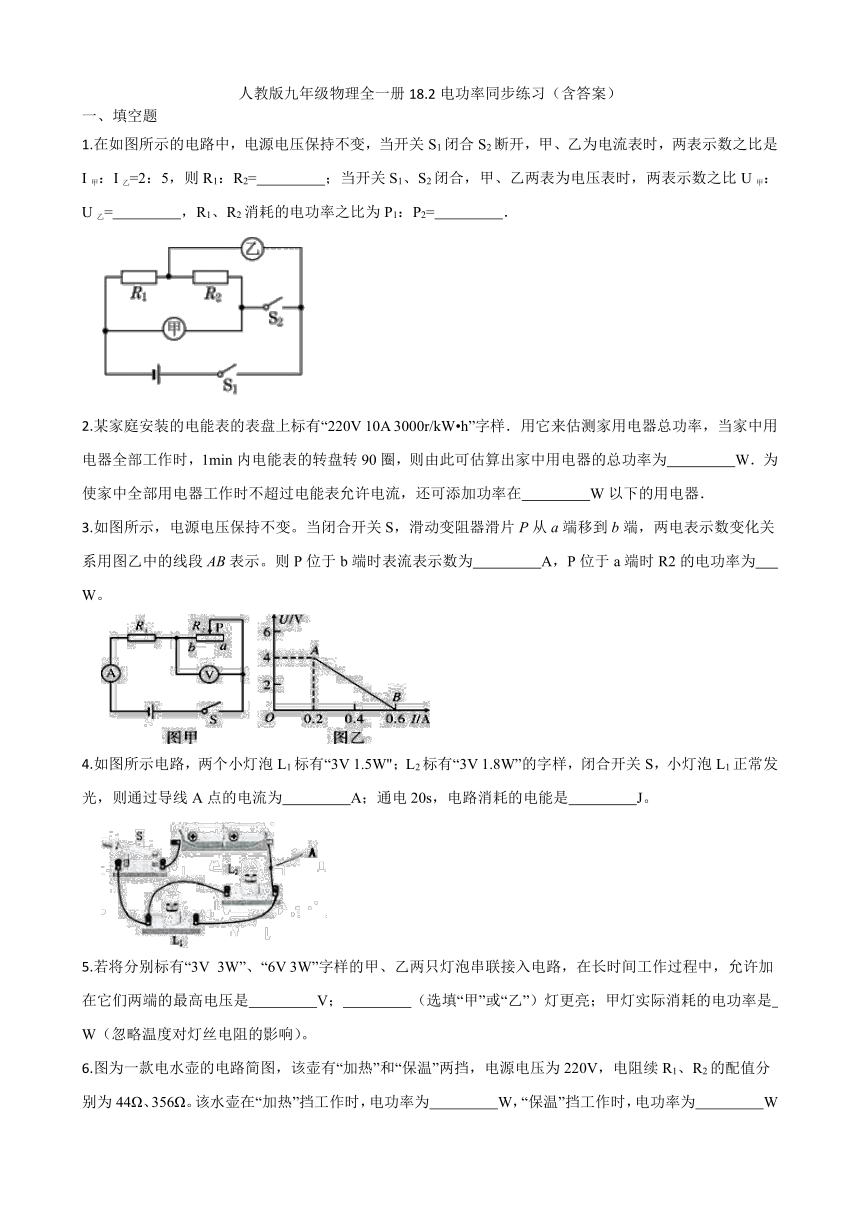

一、填空题
1.在如图所示的电路中，电源电压保持不变，当开关S1闭合S2断开，甲、乙为电流表时，两表示数之比是I甲：I乙=2：5，则R1：R2=　 　；当开关S1、S2闭合，甲、乙两表为电压表时，两表示数之比U甲：U乙=　 　，R1、R2消耗的电功率之比为P1：P2=　 　．
2.某家庭安装的电能表的表盘上标有“220V 10A 3000r/kW h”字样．用它来估测家用电器总功率，当家中用电器全部工作时，1min内电能表的转盘转90圈，则由此可估算出家中用电器的总功率为　 　W．为使家中全部用电器工作时不超过电能表允许电流，还可添加功率在　 　W以下的用电器．
3.如图所示，电源电压保持不变。当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙中的线段AB表示。则P位于b端时表流表示数为　 　A，P位于a端时R2的电功率为　 　W。
4.如图所示电路，两个小灯泡L1标有“3V 1.5W"；L2标有“3V 1.8W”的字样，闭合开关S，小灯泡L1正常发光，则通过导线A点的电流为　 　A；通电20s，电路消耗的电能是　 　J。
5.若将分别标有“3V
3W”、“6V 3W”字样的甲、乙两只灯泡串联接入电路，在长时间工作过程中，允许加在它们两端的最高电压是　 　V；　 　（选填“甲”或“乙”）灯更亮；甲灯实际消耗的电功率是　 　W（忽略温度对灯丝电阻的影响）。
6.图为一款电水壶的电路简图，该壶有“加热”和“保温”两挡，电源电压为220V，电阻续R1、R2的配值分别为44Ω、356Ω。该水壶在“加热”挡工作时，电功率为　 　W，“保温”挡工作时，电功率为　 　W

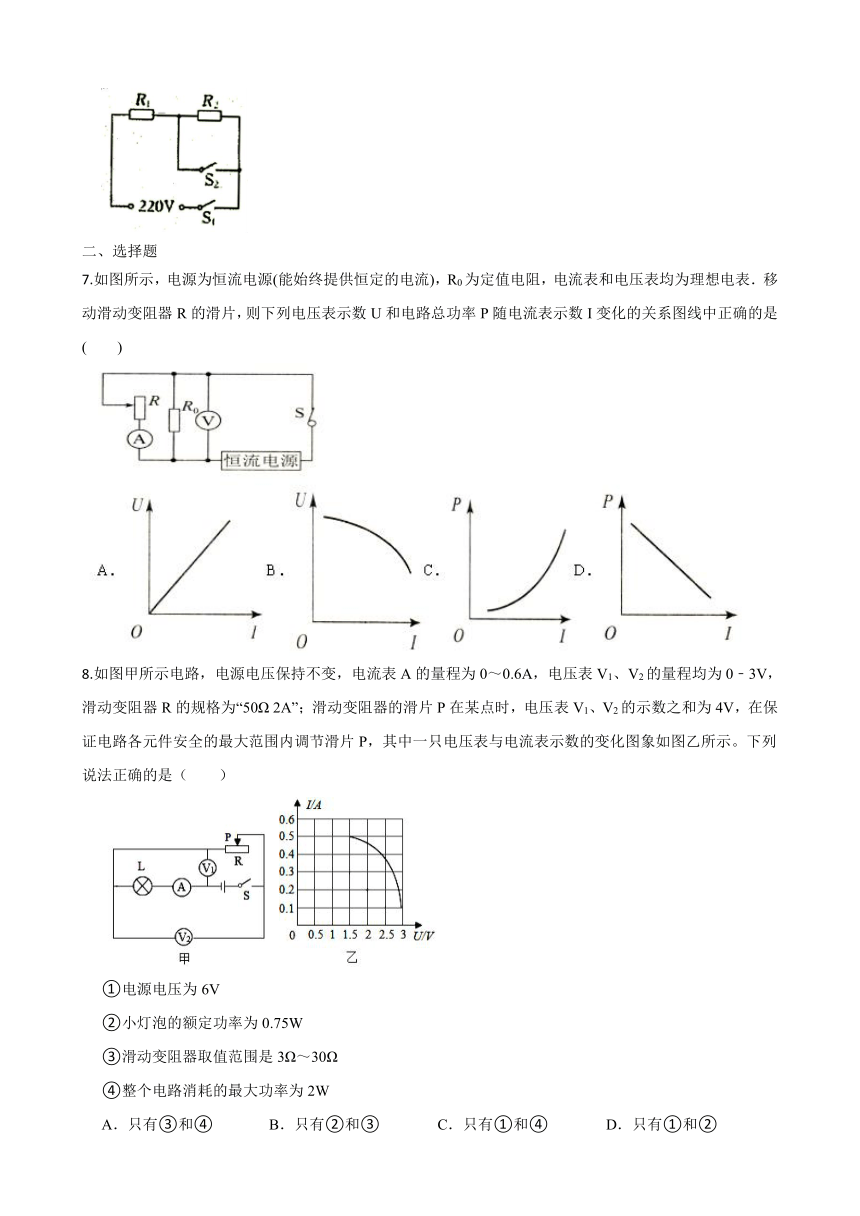

二、选择题
7.如图所示，电源为恒流电源(能始终提供恒定的电流)，R0为定值电阻，电流表和电压表均为理想电表．移动滑动变阻器R的滑片，则下列电压表示数U和电路总功率P随电流表示数I变化的关系图线中正确的是(　　)
8.如图甲所示电路，电源电压保持不变，电流表A的量程为0～0.6A，电压表V1、V2的量程均为0﹣3V，滑动变阻器R的规格为“50Ω 2A”；滑动变阻器的滑片P在某点时，电压表V1、V2的示数之和为4V，在保证电路各元件安全的最大范围内调节滑片P，其中一只电压表与电流表示数的变化图象如图乙所示。下列说法正确的是（　　）
①电源电压为6V
②小灯泡的额定功率为0.75W
③滑动变阻器取值范围是3Ω～30Ω
④整个电路消耗的最大功率为2W
A．只有③和④ B．只有②和③ C．只有①和④ D．只有①和②

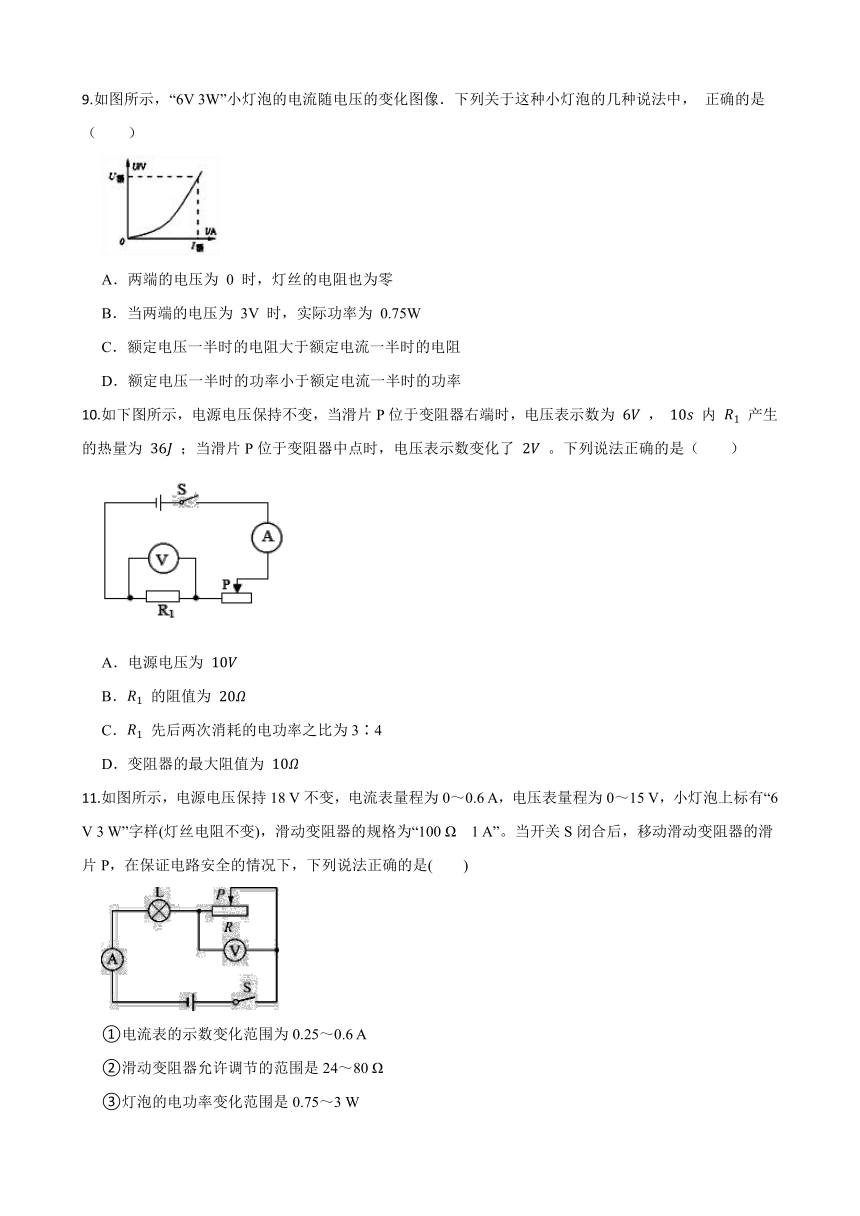

9.如图所示，“6V 3W”小灯泡的电流随电压的变化图像．下列关于这种小灯泡的几种说法中， 正确的是（　　）
A．两端的电压为 0 时，灯丝的电阻也为零
B．当两端的电压为 3V 时，实际功率为 0.75W
C．额定电压一半时的电阻大于额定电流一半时的电阻
D．额定电压一半时的功率小于额定电流一半时的功率
10.如下图所示，电源电压保持不变，当滑片P位于变阻器右端时，电压表示数为 ， 内 产生的热量为 ；当滑片P位于变阻器中点时，电压表示数变化了 。下列说法正确的是（　　）
A．电源电压为
B． 的阻值为
C． 先后两次消耗的电功率之比为3∶4
D．变阻器的最大阻值为
11.如图所示，电源电压保持18 V不变，电流表量程为0～0.6 A，电压表量程为0～15 V，小灯泡上标有“6 V 3 W”字样(灯丝电阻不变)，滑动变阻器的规格为“100 Ω　1 A”。当开关S闭合后，移动滑动变阻器的滑片P，在保证电路安全的情况下，下列说法正确的是(　　)
①电流表的示数变化范围为0.25～0.6 A
②滑动变阻器允许调节的范围是24～80 Ω
③灯泡的电功率变化范围是0.75～3 W
④整个电路的电功率变化范围是4.5～9 W
A．只有①和② B．只有②和③ C．只有①和④ D．只有③和④
12.如图所示的电路，电源电压保持不变，电阻R1、R2的阻值分别为10 Ω和20 Ω，只闭合开关S1，将滑片P移到中点，电压表示数为6 V，电阻R1的功率为P1，闭合开关S1、S2，将滑片移到最左端，电阻R2的功率为P2，若P1∶P2＝2∶9，则下列说法正确的是
A．电源电压为18 V B．滑动变阻器的最大电阻为20 Ω
C．电路的最大功率为12.15 W D．电路的最小功率为2.7 W
13.将标有“6V 3W”和“6V 2W”的甲、乙两只小灯泡串联起来，接在电压为6V的电源两端，接通电路后，以下说法正确的是（　　）
A．两只小灯泡都不能正常工作，甲灯比乙灯亮
B．两只小灯泡都能正常发光
C．通过乙灯的电流较大，所以乙灯较亮
D．两只小灯泡的总功率小于2W
三、计算题
14.将标有“220V 40W”的灯泡接在110V的电路中，求：
（1）灯泡的电阻；
（2）灯泡消耗的实际功率。
15.小明家购买了一台电热水器，铭牌显示：容量是50L，额定电压是220V，额定功率是2000W。[c水=4.2×103J/（kg·℃），ρ水=1.0×103kg/m3]求：
（1）该电热水器正常工作时的电阻是多少？
（2）某次洗浴时，水箱装满初温为20℃的水，正常工作加热到60℃，若热水器的加热效率是84%，则此次加热消耗多少电能？
（3）一天，小明家只有该热水器和额定功率为700W的电饭锅接入电路，它们都正常工作，则标有2000r/（kW·h）的电能表的铝盘4min转了多少转？
16.如图所示，R1阻值是20Ω．当滑片P移到a端，开关都闭合时，电流表示数是0.9A，灯L正常发光。再断开开关S1，电流表示数变化了0.4A．求：（电源电压与灯丝电阻均保持不变）
（1）电源电压。
（2）灯L的额定功率。
答案
1.2：3；5：3；2：3
2.1800；400
3.0.6；0.8
4.1.1；66
5.7.5；乙；0.75
6.1100；121
7-13.D A C D D C D
14.（1）解：根据 得，灯泡电阻：
（2）解：电压为110V时，灯泡实际功率：
15.（1）解：由得，电热水器正常工作时的电阻
答：电热水器正常工作时的电阻为24.2Ω；
（2）解：装满水时水的质量
水吸收的热量
此次加热消耗电能
答：此次加热消耗1×107J电能；
（3）解：4min电路消耗电能
电能表的铝盘转的圈数
答：能表的铝盘4min转了360转。
16.（1）解：当滑片P位于a端，开关都闭合时，灯泡与电阻R1并联，电流表测干路电流，
再断开开关S1，只有灯泡连入电路，电流表测量灯泡的电流；
该过程中电流表示数变化了0.4A，
根据并联电路的特点可知，灯泡与电阻R1并联时，通过R1的电流为I1＝0.4A，
由I＝ 得电源电压：U＝I1R1＝0.4A×20Ω＝8V
答：电源电压为8V；
（2）解：由于此时灯泡正常发光，则根据并联电路各支路两端的电压相等可知，灯泡的额定电压为6V；
根据并联电路的特点可知灯泡的额定电流：I额＝I﹣I1＝0.9A﹣0.4A＝0.5A，
灯泡的额定功率：P额＝U额I额＝8V×0.5A＝4W
答：灯L的额定功率为4W。
