人教版物理九年级上册 第17章第2节 欧姆定律（课件+素材）

(共42张PPT)
R
U
I

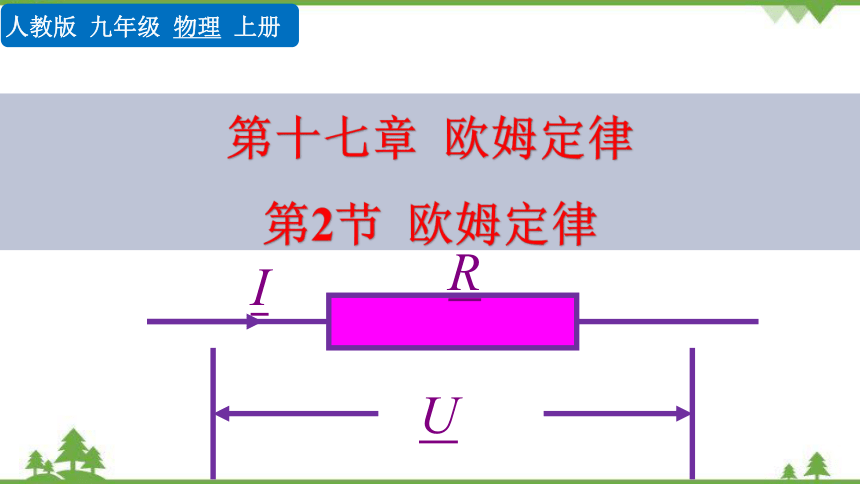

第十七章 欧姆定律
第2节 欧姆定律
人教版 九年级 物理 上册

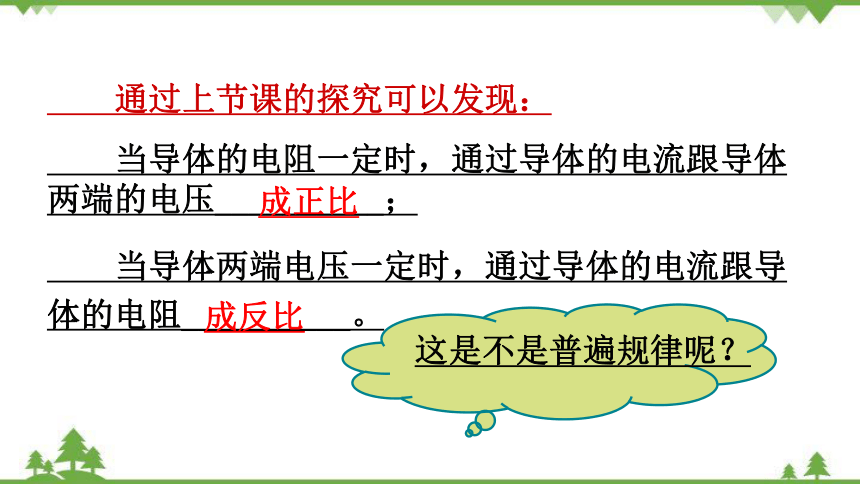

通过上节课的探究可以发现：
当导体的电阻一定时，通过导体的电流跟导体两端的电压__________；
当导体两端电压一定时，通过导体的电流跟导体的电阻__________。
成正比
成反比
这是不是普遍规律呢？
1. 掌握欧姆定律的内容和表达式；明确欧姆定律公式中各个物理量的物理意义和单位。
2. 能够运用欧姆定律进行简单的计算，并掌握解答电学计算题的一般步骤。
素养目标

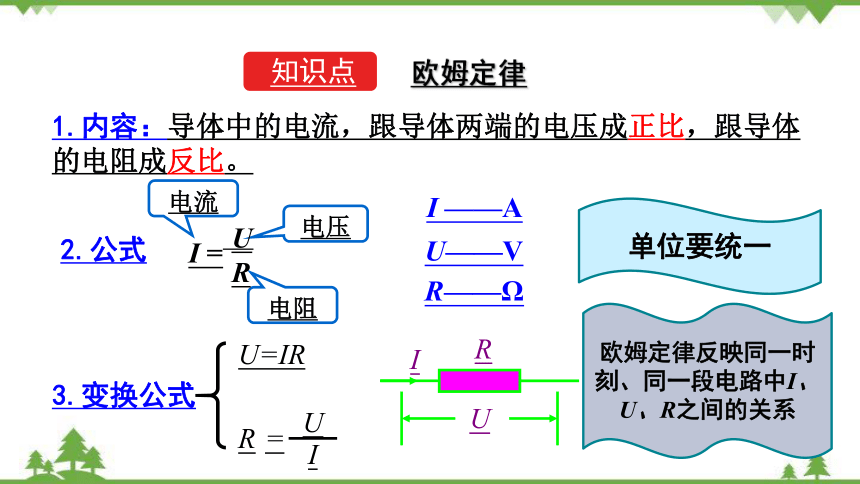

1.内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
2.公式
3.变换公式
U=IR
R
=
I
U
R
U
I
电压
电阻
电流
I =
U
R
I ——A
U——V
R——Ω
单位要统一
欧姆定律反映同一时刻、同一段电路中I、U、R之间的关系
知识点
欧姆定律
　　例题1 一辆汽车的车灯，灯丝电阻为30 Ω，接在12 V的电源两端，求通过这盏车灯的电流。
U=12 V
I
R=30 Ω
解：已知灯丝两端电压U=12V，灯丝电阻R=30Ω。根据欧姆定律，可求得通过车灯的电流
（1）画电路图；
（2）列出已知条件和所求量；
（3）求解待求量。
解题步骤
I=　　=　　　= 0.4 A
U
R
12 V
30 Ω

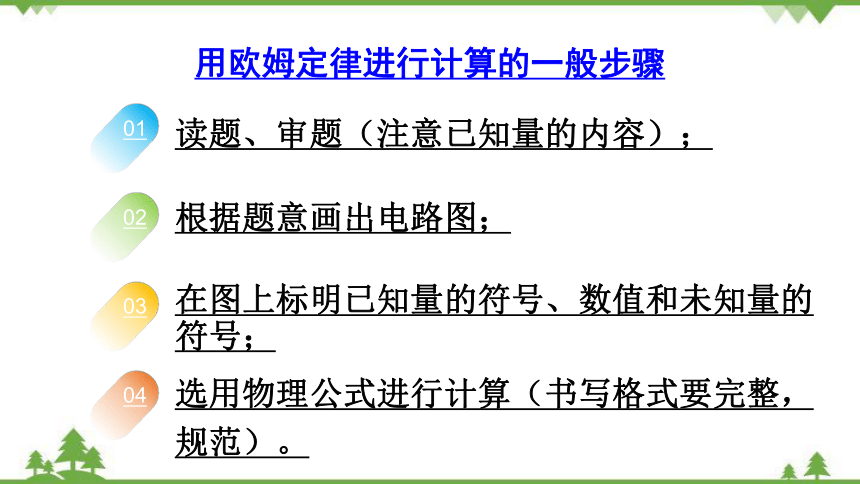

用欧姆定律进行计算的一般步骤
01
读题、审题（注意已知量的内容）；
02
根据题意画出电路图；
03
在图上标明已知量的符号、数值和未知量的符号；
04
选用物理公式进行计算（书写格式要完整，规范）。

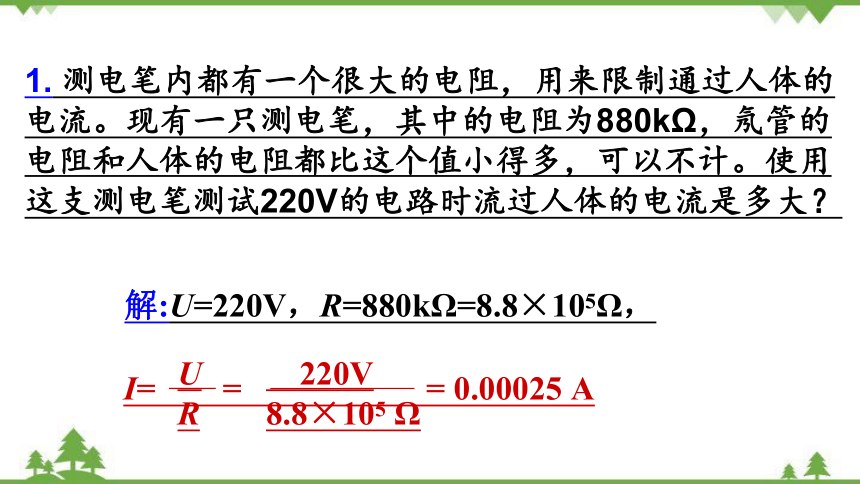

1. 测电笔内都有一个很大的电阻，用来限制通过人体的电流。现有一只测电笔，其中的电阻为880kΩ，氖管的电阻和人体的电阻都比这个值小得多，可以不计。使用这支测电笔测试220V的电路时流过人体的电流是多大？
解:U=220V，R=880kΩ=8.8×105Ω，
I=　　=　　　 = 0.00025 A
U
R
220V
8.8×105 Ω

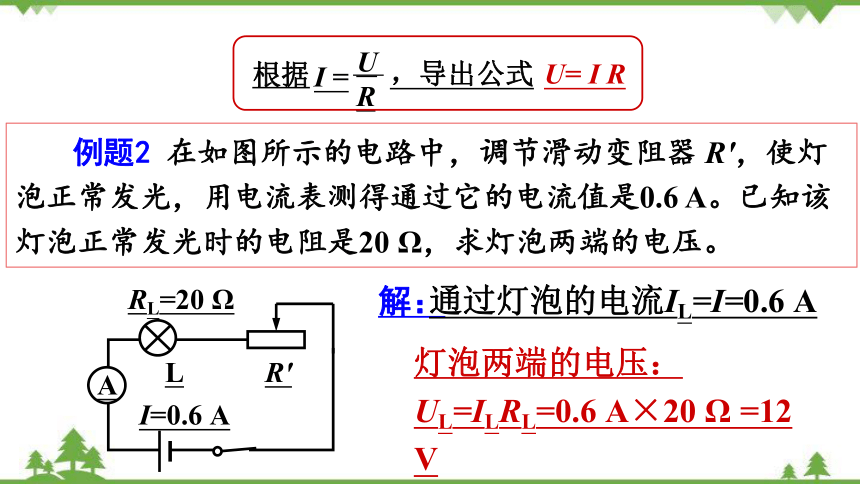

　　例题2 在如图所示的电路中，调节滑动变阻器 R'，使灯泡正常发光，用电流表测得通过它的电流值是0.6 A。已知该灯泡正常发光时的电阻是20 Ω，求灯泡两端的电压。
解：
灯泡两端的电压：
UL=ILRL=0.6 A×20 Ω =12 V
RL=20 Ω
I=0.6 A
通过灯泡的电流IL=I=0.6 A
A
R'
L
U= I R
根据
，导出公式
I =
U
R
2. 一个电热水器工作时电热丝的电阻是22Ω，通过的电流是10A，求电热水器工作时两端的电压。
解：已知R＝22Ω，I＝10A，
电热水器工作时两端的电压：
U＝IR＝10A×22Ω＝220V
由 得，

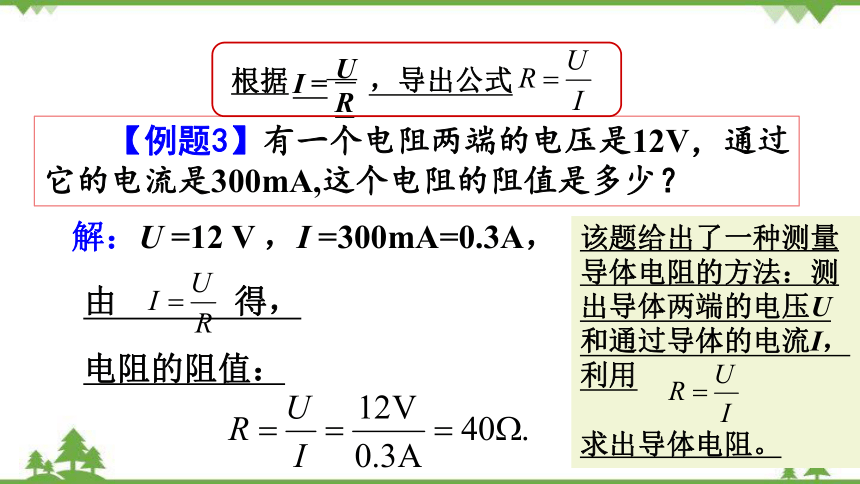

【例题3】有一个电阻两端的电压是12V，通过它的电流是300mA,这个电阻的阻值是多少？
解：U =12 V ，I =300mA=0.3A，
电阻的阻值：
由 得，
根据
，导出公式
I =
U
R
该题给出了一种测量导体电阻的方法：测出导体两端的电压U和通过导体的电流I，利用
求出导体电阻。

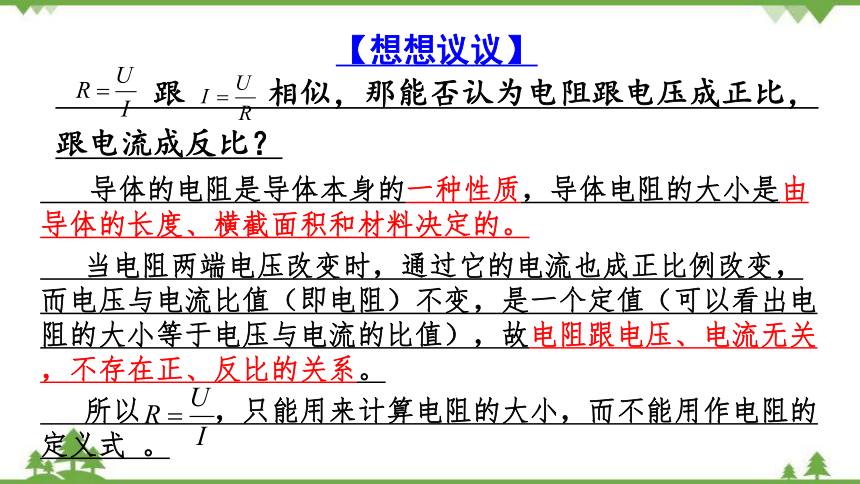

跟 相似，那能否认为电阻跟电压成正比，跟电流成反比？
导体的电阻是导体本身的一种性质，导体电阻的大小是由导体的长度、横截面积和材料决定的。
当电阻两端电压改变时，通过它的电流也成正比例改变，而电压与电流比值（即电阻）不变，是一个定值（可以看出电阻的大小等于电压与电流的比值），故电阻跟电压、电流无关，不存在正、反比的关系。
所以 ，只能用来计算电阻的大小，而不能用作电阻的定义式 。
【想想议议】

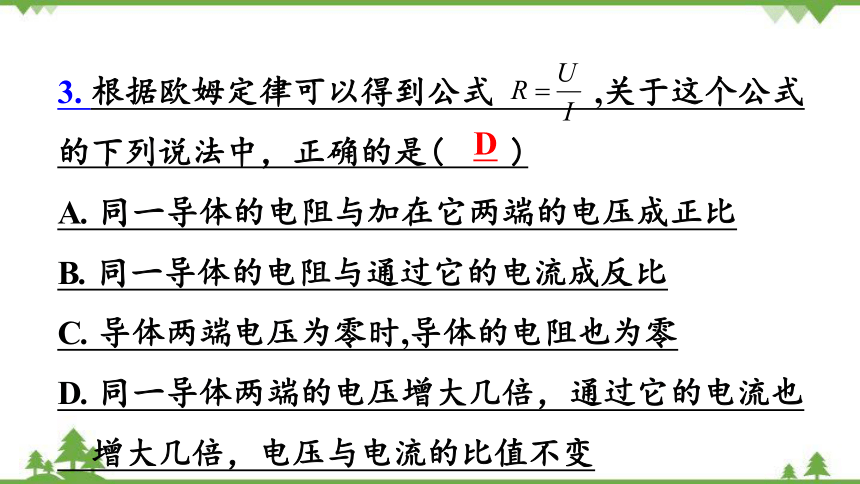

3. 根据欧姆定律可以得到公式 ,关于这个公式的下列说法中，正确的是(　　)
A. 同一导体的电阻与加在它两端的电压成正比
B. 同一导体的电阻与通过它的电流成反比
C. 导体两端电压为零时,导体的电阻也为零
D. 同一导体两端的电压增大几倍，通过它的电流也
增大几倍，电压与电流的比值不变
D
4.一导体两端电压为3V时，通过导体的电流为1A，则导体电阻为_________；若这段导体两端电压为7.5V，通过导体的电流为_________。
3Ω
2.5A
1. 电阻R1、R2串联，电源电压是10V，R1两端电压为8V，R1为10Ω．则R1中的电流等于_______A，R2等于______Ω。
0.8
2.5
基础巩固题
2. 某定值电阻两端加上10V的电压时，测得通过它的电流为2A，则其阻值为______Ω，若电压为0，则它的阻值为______Ω。
5
5
基础巩固题
3. 两个定值电阻，阻值之比R1：R2=2：3，将它们串联起来接在某一电路中，加在它们两端的电压之比U1：U2=________；若将它们并联起来接在某一电路中，通过它们的电流之比I1：I2=_________。
2：3
3：2
基础巩固题
4. 早在19世纪20年代，德国物理学家欧姆就对导体中电流，导体两端电压的关系进行了大量的实验研究，发现对于大多数导体而言，导体中电流跟导体两端电压成正比，并于1827年在《动电电路的数学研究》一书中，把他的实验规律总结成如下公式：S=γ E（S表示导体中的电流；E表示导体两端电压；γ表示导体对电流的传导率，简称电导率）。关于这一规律，下列说法正确的是 （　　）
A．对于不同的导体，给它们两端加相同的电压，通过的电流与导体
的电导率成反比
B．对于不同的导体，如果通过的电流相同，电压与导体的电导率成
正比
C．电导率反映的是导体对电流的导通作用
D．电导率的大小是由加在导体两端电压与通过导体的电流决定的
C
如图所示，电源两端电压U为9V并保持不变，电阻R1阻值为10Ω．闭合开关S后，电流表A的示数I为1.2A。
求：（1）电流表A1的示数I1；
（2）电阻R2的阻值。
解：（1）由图可知，R1与R2并联，电流表A1测
量电阻R1的电流，电流表A测干路电流；根据并
联电路各支路两端的电压相等可知：U1=U2=U=9V；
则电流表A1的示数：
能力提升题
解：（2）因并联电路中干路电流等于各支路
电流之和，所以，通过电阻R2的电流：
I2=I-I1=1.2A-0.9A=0.3A，
R2的阻值：
能力提升题
欧姆定律
公式
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
内容
适用条件
单位统一
同一导体
纯电阻电路
作业
内容
教材作业
完成课后“动手动脑学物理”练习
自主安排
配套练习册练习
