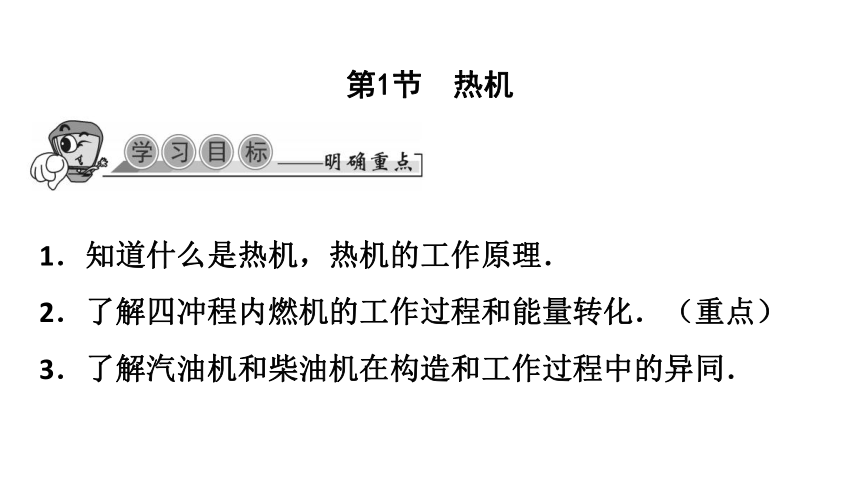

第1节　热机
1．知道什么是热机，热机的工作原理．
2．了解四冲程内燃机的工作过程和能量转化．（重点）
3．了解汽油机和柴油机在构造和工作过程中的异同．

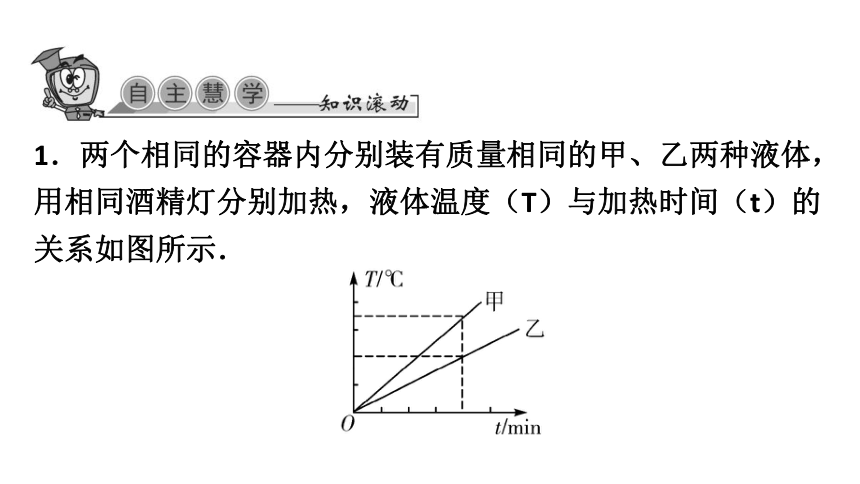

1．两个相同的容器内分别装有质量相同的甲、乙两种液体，用相同酒精灯分别加热，液体温度（T）与加热时间（t）的关系如图所示．

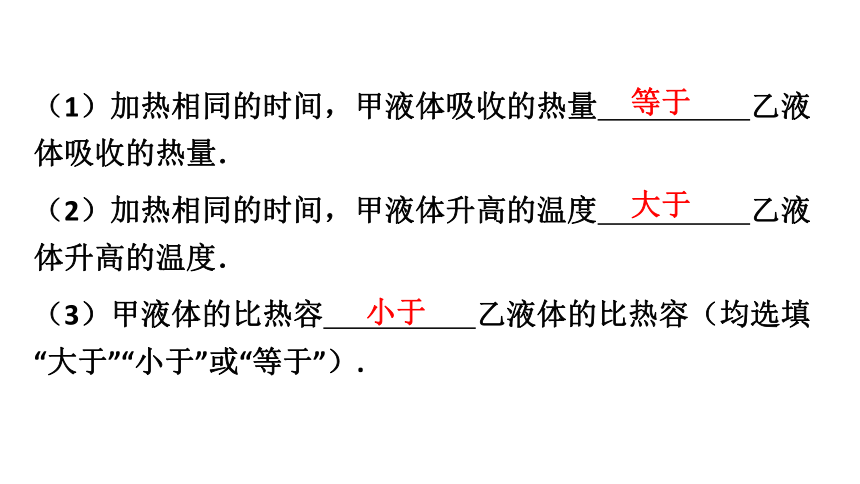

（1）加热相同的时间，甲液体吸收的热量　　　　　乙液体吸收的热量．
（2）加热相同的时间，甲液体升高的温度　　　　　乙液体升高的温度．
（3）甲液体的比热容　　　　　乙液体的比热容（均选填“大于”“小于”或“等于”）.
等于
大于
小于

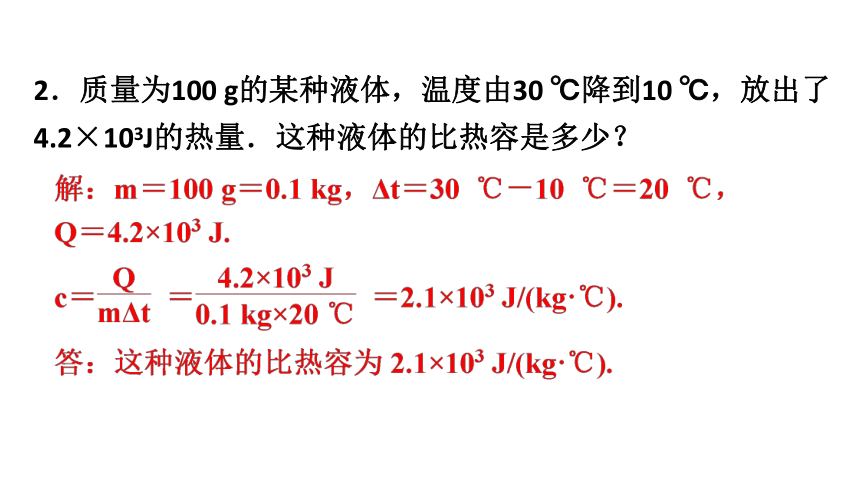

2．质量为100 g的某种液体，温度由30 ℃降到10 ℃，放出了4.2×103J的热量．这种液体的比热容是多少？
你知道它们为什么能大展神威吗？是什么为它们提供了动力？

知识点一　热机的原理

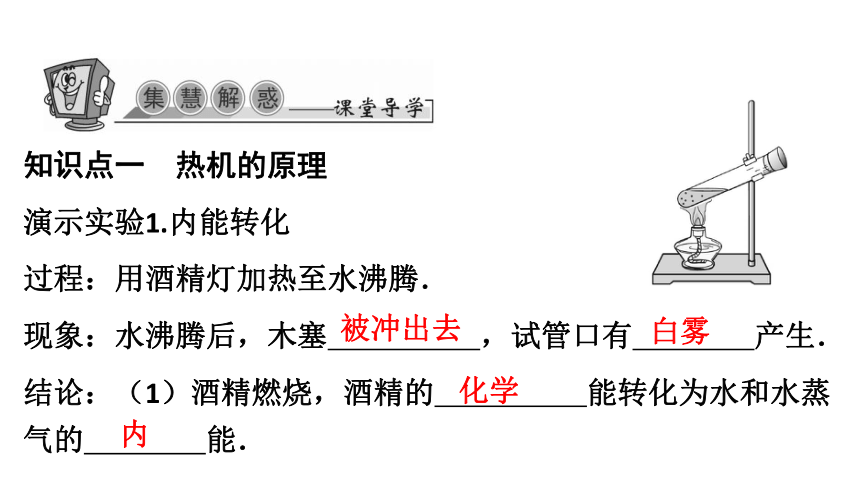

演示实验1.内能转化
过程：用酒精灯加热至水沸腾．
现象：水沸腾后，木塞　　　　　，试管口有　　　　产生．
结论：（1）酒精燃烧，酒精的　　　　　能转化为水和水蒸气的　　　　能．
被冲出去
白雾
化学
内

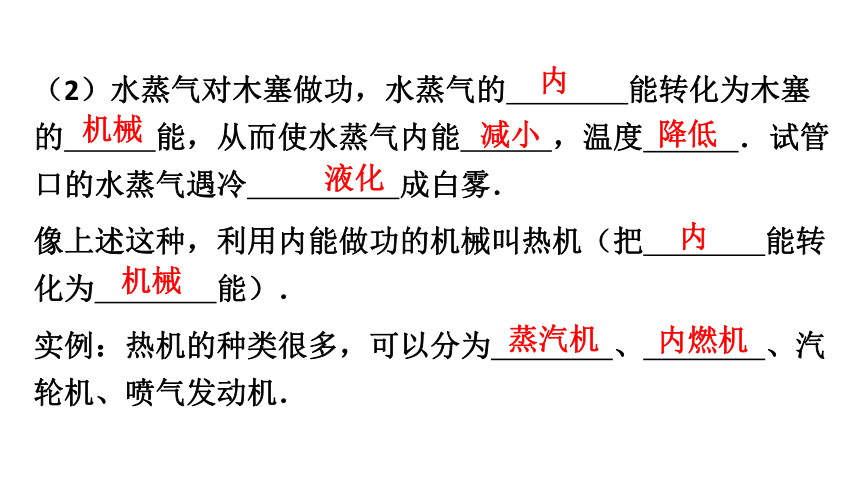

（2）水蒸气对木塞做功，水蒸气的　　　　能转化为木塞的　　　能，从而使水蒸气内能　　　，温度　 　．试管口的水蒸气遇冷　　　　　成白雾．
像上述这种，利用内能做功的机械叫热机（把　　　　能转化为　　　　能）．
实例：热机的种类很多，可以分为　　　　、　　　　、汽轮机、喷气发动机．
内
机械
减小
降低
液化
内
机械
蒸汽机
内燃机
知识点二　内燃机

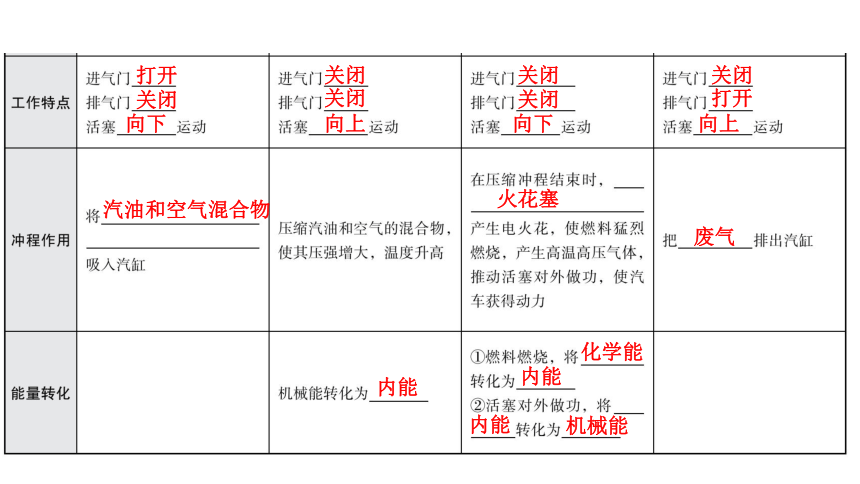

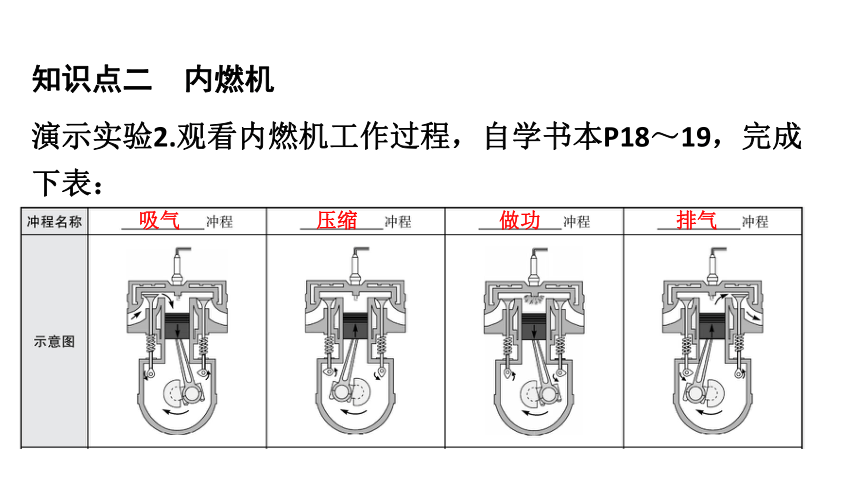

演示实验2.观看内燃机工作过程，自学书本P18～19，完成下表：
吸气
压缩
做功
排气
打开
关闭
向下
关闭
关闭
向上
关闭
关闭
向下
关闭
打开
向上
汽油和空气混合物
火花塞
废气
内能
化学能
内能
内能
机械能
例1　如图所示是汽油机四冲程的示意图，其中甲图是_____　　　　冲程，其能量转化是将　　　　　能转化为　　　　能；乙图是　　　　　冲程；丙图是　　　　冲程；丁图是______　　　　冲程，其能量转化是　　　能转化为　　　　能．它们工作的先后顺序是　　　　　　　　．
做功
内
机械
吸气
排气
压缩
机械
内
乙丁甲丙
变式训练1　（2021·广元改编）汽油机工作时将燃料燃烧时产生的_____能转化为_________能，一台单缸四冲程汽油机，飞轮转速是4800 r/min，该汽油机每秒飞轮转动______周，有_______个工作冲程，对外做功________次．
内
机械
80
160
40
知识归纳：
内燃机一个工作循环有 4个冲程，活塞往复 2次，飞轮转动 2周，对外做功 1次，吸气冲程、压缩冲程、排气冲程靠飞轮的惯性完成．
知识点三　汽油机和柴油机的异同
1．（回归课本）比较汽油机和柴油机的异同，完成表格：
火花塞
喷油嘴
汽油和空气的混合物
空气
4
2
2
1
压缩
惯性
例2　下面关于汽油机和柴油机的说法中，不正确的是 （　　）
A.汽油机与柴油机使用的燃料不同
B.柴油机采用压燃式点火，汽油机采用点燃式点火
C.柴油机汽缸顶部有个喷油嘴，汽油机汽缸顶部有个火花塞
D.柴油机在吸气冲程中吸入的是空气和柴油的混合物
D
变式训练2　单缸四冲程汽油机铭牌上标有“3000 r/min”，则以下说法不正确的是（ ）
A.一般情况下，柴油机比汽油机效率高
B.在工作过程中，汽油机每秒钟完成100个冲程，做功25次
C.汽油机上的火花塞坏的时候，可以用柴油机的喷油嘴代替
D.柴油机与汽油机的工作过程基本相同
C
1．如图所示，用酒精灯给水加热一段时间后，观察到软木塞冲岀试管口．
（1）软木塞冲出试管口，说明力能
改变物体的　　　　　　　　．
运动状态
（2）此过程中，水蒸气减少的内能　　　　　（选填“大于”“等于”或“小于”）软木塞增加的机械能，这与热机的　　　　　　
冲程相似．
（3）木塞冲出去时，可以观察到瓶口出现　　　　　，这是由水蒸气　　　　（填物态变化名称）而成的．
大于
做功
白雾
液化
2．一台四冲程汽油机的飞轮的转速是3000 r/min，在1 s内活塞往复运动　　　　　次，有　　　　个工作循环，有　　　　
个冲程，做功　　　　次．
50
25
100
25
3．如图所示，甲图中，迅速向下压活塞，能量的转化情况是　　　　　　　　　　　　　．乙图内燃机的工作过程中与甲图能量转化情况相同的是　　　　　　（选填图中的代号）．
机械能转化为内能
B
4．（回归课本）如图所示，甲为四冲程内燃机吸气冲程的示意图，图中画出了吸气冲程中活塞和曲轴的位置和进气门、排气门的开闭情况．请在乙、丙、丁中，分别画出压缩、做功、排气冲程中活塞和曲轴的位置和进气门、排气门的开闭情况．
