第 1 节 透 镜
八年级物理上（RJ）
教学课件
第五章 透镜及其应用

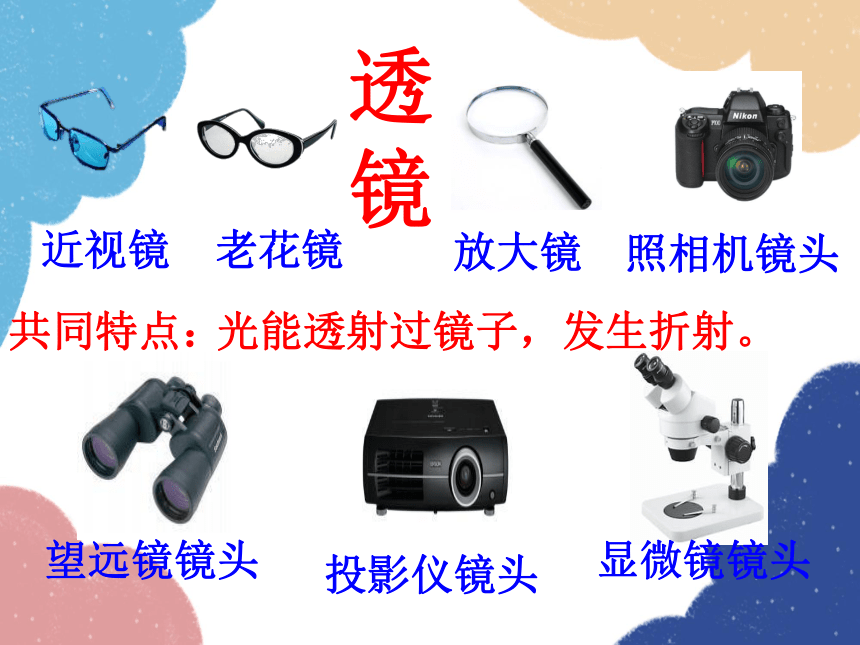

近视镜
老花镜
放大镜
照相机镜头
望远镜镜头
投影仪镜头
显微镜镜头
共同特点：
光能透射过镜子，发生折射。
透镜

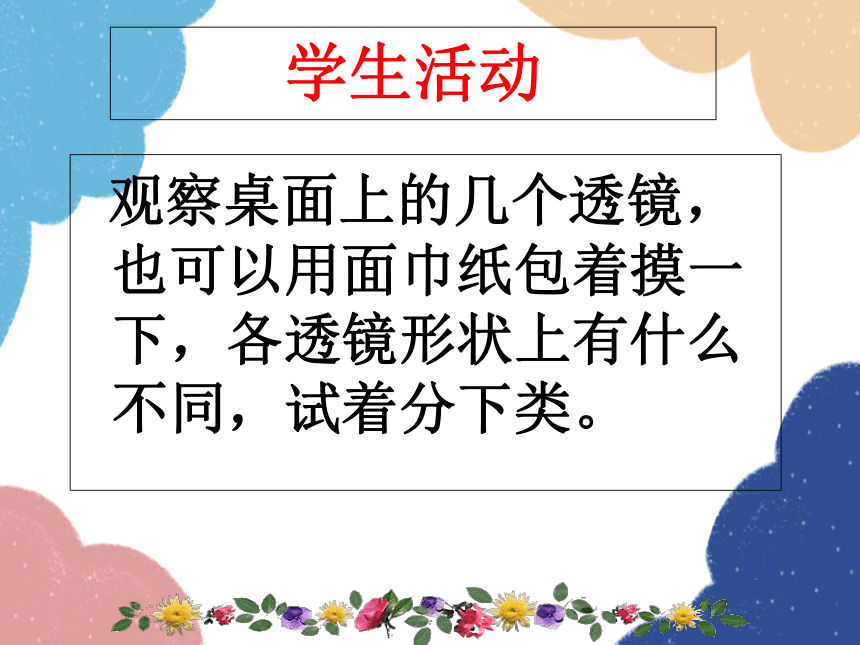

学生活动
观察桌面上的几个透镜，也可以用面巾纸包着摸一下，各透镜形状上有什么不同，试着分下类。
透镜的种类有哪些？

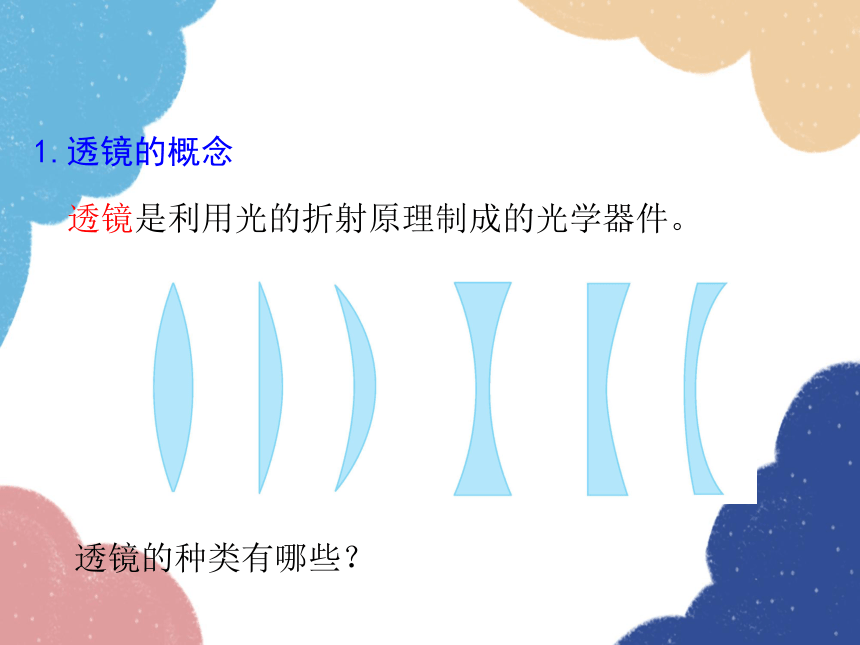

1.透镜的概念
透镜是利用光的折射原理制成的光学器件。

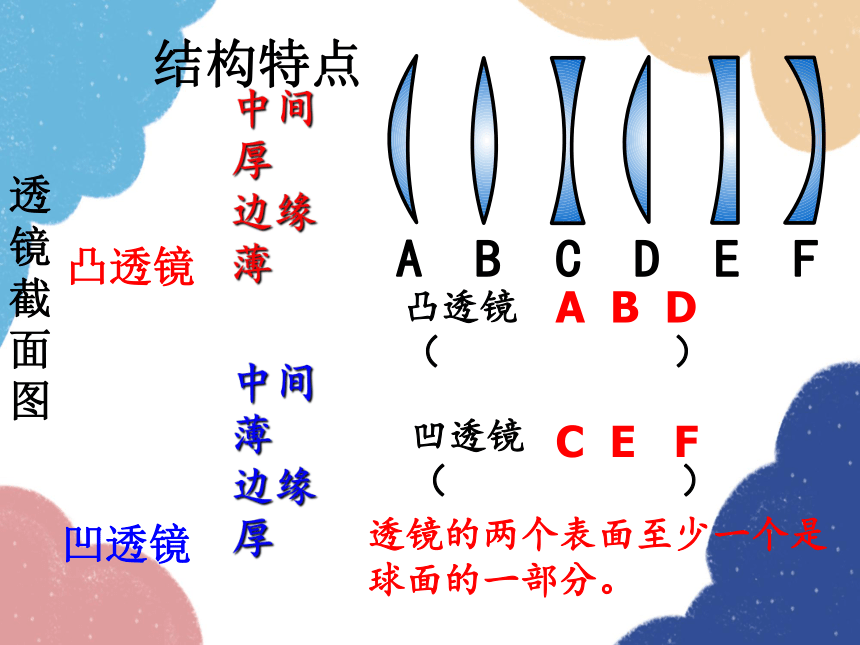

透镜截面图
凸透镜
凹透镜
结构特点
中间厚
边缘薄
中间薄
边缘厚
凸透镜（ ）
凹透镜（ ）
A B D
C E F
透镜的两个表面至少一个是球面的一部分。
透镜的两个表面至少一个是球面的一部分。

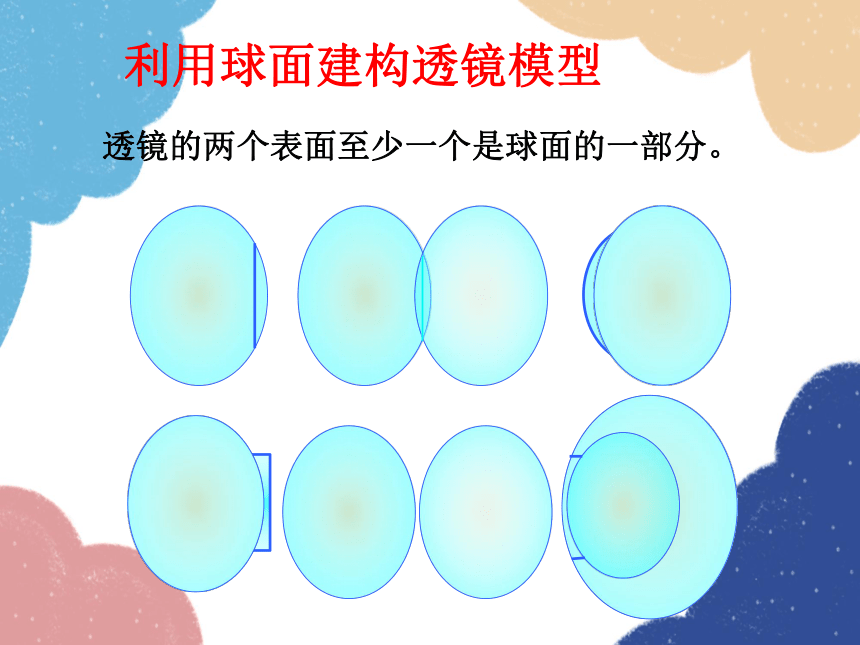

利用球面建构透镜模型

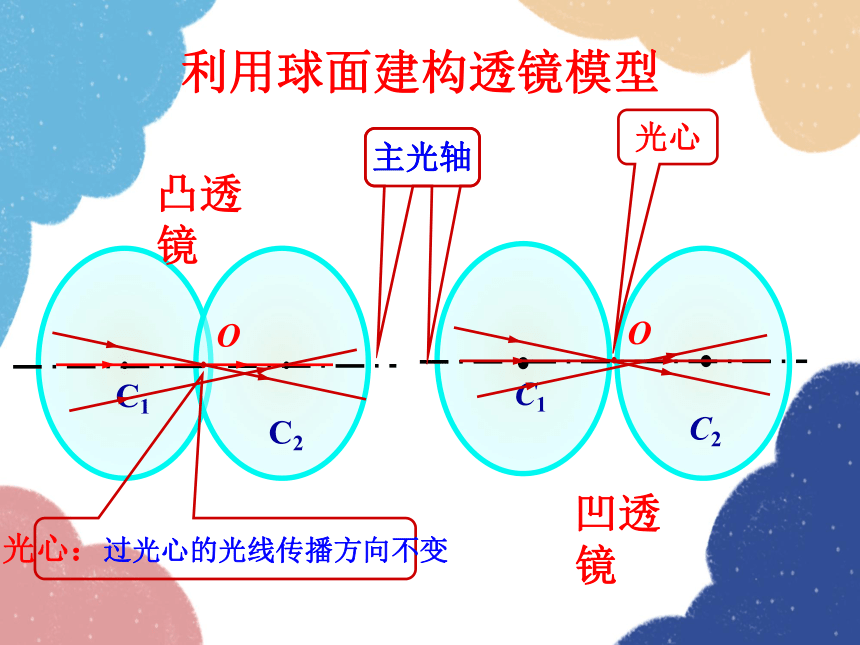

利用球面建构透镜模型
C2
C1
C2
C1
凹透镜
主光轴
主光轴
O
光心：过光心的光线传播方向不变
O
光心
凸透镜

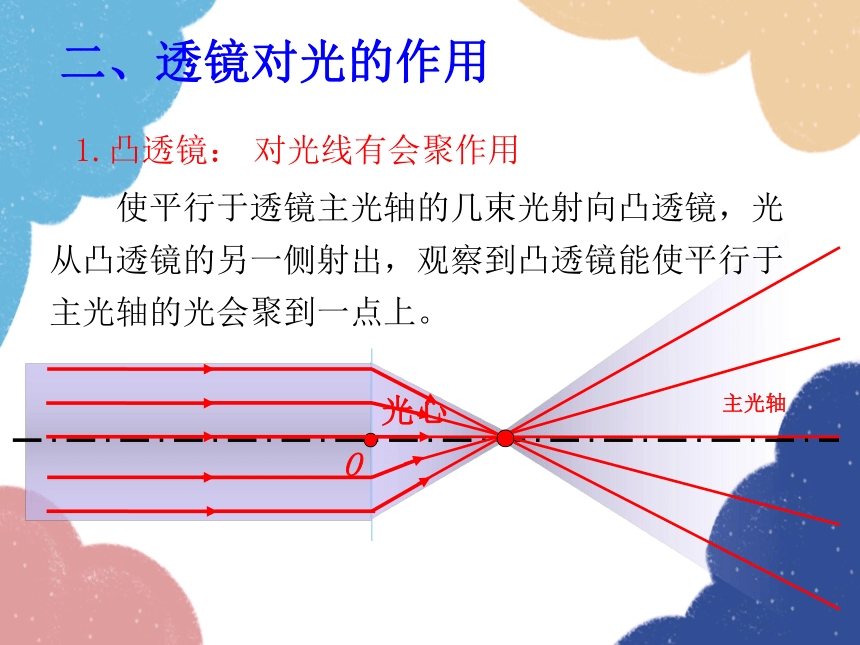

1.凸透镜：
主光轴
对光线有会聚作用
光心
O
使平行于透镜主光轴的几束光射向凸透镜，光从凸透镜的另一侧射出，观察到凸透镜能使平行于主光轴的光会聚到一点上。
二、透镜对光的作用
O
F
f

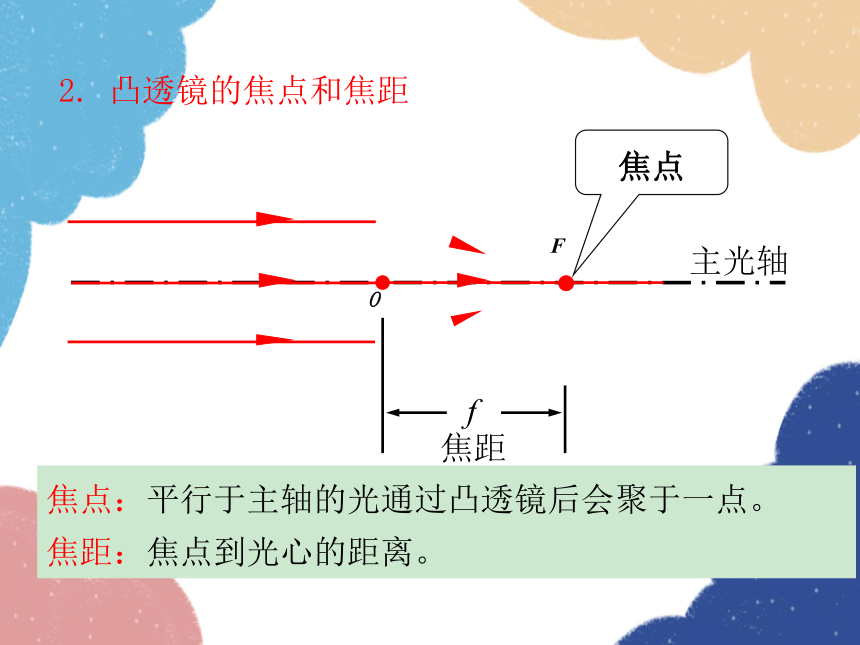

2. 凸透镜的焦点和焦距
焦点：平行于主轴的光通过凸透镜后会聚于一点。
焦距：焦点到光心的距离。
焦距
主光轴
焦点
F
主光轴
小结：光路可逆
【反馈练习】在下图中填入合适的光具
3.凹透镜对光线的作用
平行于主光轴的光线通过凹透镜后发散，发
散光线的反向延长线相交于主光轴上，它不是
实际光线的会聚点，叫 (F)。
F
虚焦点
F
小结：光路可逆
F
F
F
F
1.通过光心的光线:传播方向不改变。
2.平行于主光轴的光线:经凸透镜折射后通过焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。
3.经过凸透镜焦点的光线:折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线:折射后平行于主光轴射出 。
三条特殊光线
【想想议议】太阳本身就是一个巨大的光源，当太阳光射到地面时，我们就可以把它看做平行光。那么同学们能不能想办法利用太阳光粗测凸透镜的焦距呢？
f
太阳光聚焦粗测焦距
F
F
F
F
错
错
1.判断出射光线的正误
1
2
对
对
挑战!
2.暗箱题
3.如图是一束光线通过两个透镜前后的传播方向，请在长方框中填上适当类型的透镜。

一、透镜的分类：
小结
二、概念：
凸透镜和凹透镜
三、透镜对光线的作用：
1、凸透镜对光起会聚作用
2、凹透镜对光起发散作用
1、主 光 轴
---通过两个球面球心的直线叫做透镜的主光轴。
2、光 心(O)
---主光轴上特殊的点，通过它的光线传播方向
不改变，这个点叫做透镜的光心。
3、焦 点( F)
---平行于主光轴的光线通过凸透镜后会聚于主光轴
上的一点，这个点叫焦点。
4、焦 距( f )
---焦点到光心的距离叫焦距。
1、 通过光心的光线传播方向不改变。
2、平行于主光轴的光线经凸透镜折射后通 过 焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。
3、经过凸透镜焦点的光线折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出 。
四、三条特殊光线：
