选修3-1物理物理《第二章复习》

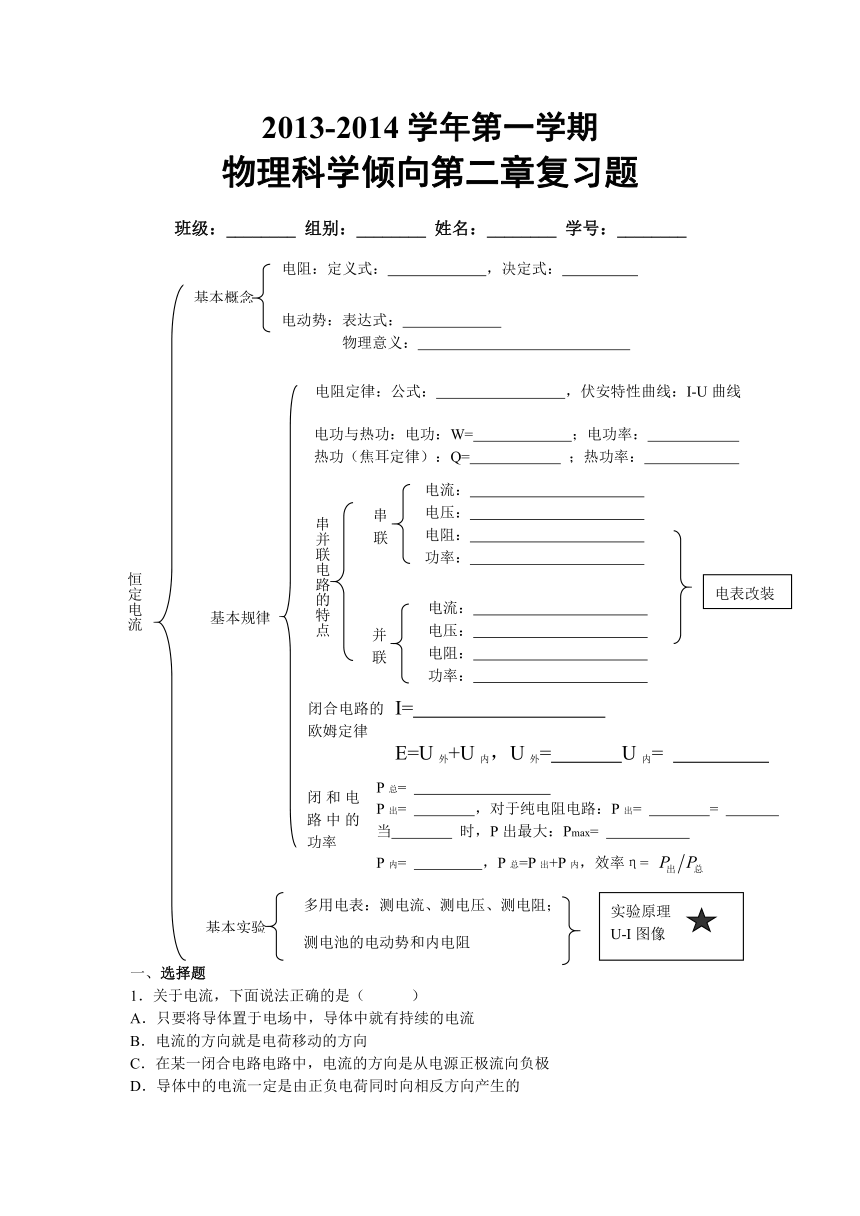

2013-2014学年第一学期
物理科学倾向第二章复习题
班级：________ 组别：________ 姓名：________ 学号：________
一、选择题
1．关于电流，下面说法正确的是（ ）
A．只要将导体置于电场中，导体中就有持续的电流
B．电流的方向就是电荷移动的方向
C．在某一闭合电路电路中，电流的方向是从电源正极流向负极
D．导体中的电流一定是由正负电荷同时向相反方向产生的

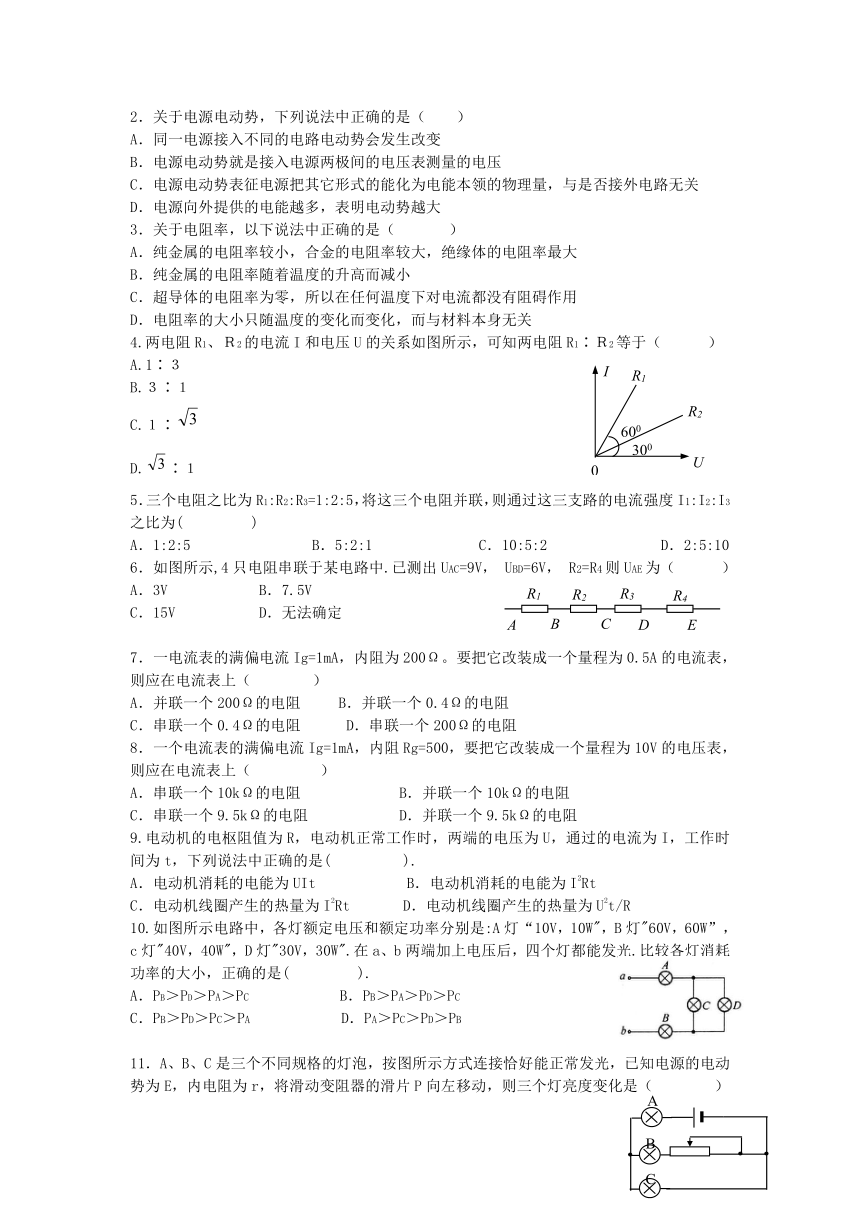

2．关于电源电动势，下列说法中正确的是（ ）
A．同一电源接入不同的电路电动势会发生改变
B．电源电动势就是接入电源两极间的电压表测量的电压
C．电源电动势表征电源把其它形式的能化为电能本领的物理量，与是否接外电路无关
D．电源向外提供的电能越多，表明电动势越大
3．关于电阻率，以下说法中正确的是（ ）
A．纯金属的电阻率较小，合金的电阻率较大，绝缘体的电阻率最大
B．纯金属的电阻率随着温度的升高而减小
C．超导体的电阻率为零，所以在任何温度下对电流都没有阻碍作用
D．电阻率的大小只随温度的变化而变化，而与材料本身无关
4.两电阻R1、Ｒ2的电流I和电压U的关系如图所示，可知两电阻R1∶Ｒ2等于（ ）
A.1∶３
B.３∶１
C.１∶
D.∶１
5．三个电阻之比为R1:R2:R3=1:2:5，将这三个电阻并联，则通过这三支路的电流强度I1:I2:I3之比为( )
A．1:2:5 B．5:2:1 C．10:5:2 D．2:5:10
6．如图所示,4只电阻串联于某电路中.已测出UAC=9V， UBD=6V， R2=R4则UAE为（ ）
A．3V B．7.5V
C．15V D．无法确定
7．一电流表的满偏电流Ig=1mA，内阻为200Ω。要把它改装成一个量程为0.5A的电流表，则应在电流表上（ ）
A．并联一个200Ω的电阻 B．并联一个0.4Ω的电阻
C．串联一个0.4Ω的电阻 D．串联一个200Ω的电阻
8．一个电流表的满偏电流Ig=1mA，内阻Rg=500，要把它改装成一个量程为10V的电压表，则应在电流表上（ ）
A．串联一个10kΩ的电阻 B．并联一个10kΩ的电阻
C．串联一个9.5kΩ的电阻 D．并联一个9.5kΩ的电阻
9.电动机的电枢阻值为R，电动机正常工作时，两端的电压为U，通过的电流为I，工作时间为t，下列说法中正确的是( ).
A．电动机消耗的电能为UIt B．电动机消耗的电能为I2Rt
C．电动机线圈产生的热量为I2Rt D．电动机线圈产生的热量为U2t/R
10.如图所示电路中，各灯额定电压和额定功率分别是:A灯“10V，10W"，B灯"60V，60W”，c灯"40V，40W"，D灯"30V，30W".在a、b两端加上电压后，四个灯都能发光.比较各灯消耗功率的大小，正确的是( ).
A．PB＞PD＞PA＞PC B．PB＞PA＞PD＞PC
C．PB＞PD＞PC＞PA D．PA＞PC＞PD＞PB
11．A、B、C是三个不同规格的灯泡，按图所示方式连接恰好能正常发光，已知电源的电动势为E，内电阻为r，将滑动变阻器的滑片P向左移动，则三个灯亮度变化是（ ）
A．都比原来亮
B．都比原来暗
C．A、B灯比原来亮，C灯变暗
D．A、B灯比原来暗，C灯变亮
12.直流电池组的电动势为E，内电阻为r，用它给电阻为R的直流电动机供电，当电动机正常工作时，电动机两端的电压为U，通过电动机的电流是I，下列说法中正确的是（ ）
A．电动机输出的机械功率是UI B．电动机电枢上发热功率为I2R
C．电源消耗的化学能功率为EI D．电源的输出功率为EI-I2r
二、实验题
13．某同学测量一只未知阻值的电阻．
（1）他先用多用电表进行测量，按照正确的步骤操作后，测量的结果如图（甲）所示．请你读出其阻值大小为_____________．为了使多用电表测量的结果更准确，该同学接着应该进行哪些操作？答：_________________．
（2）若该同学再用“伏安法”测量该电阻，所用器材如图（乙）所示，其中电压表内阻约为5kΩ，电流表内阻约为5Ω，变阻器阻值为50Ω．图中部分连线已经连接好，为了尽可能准确地测量电阻，请你完成其余的连线．
（3）该同学按照“伏安法”测量电阻的要求连接好图乙电路后，测得的电阻值将___________（填“大于”、“小于”或“等于”）被测电阻的实际电阻。
14．测量电源B的电动势E及内阻（E约为4.5V，约为1.5Ω）。可选用的器材如下：
量程为3V的理想电压表V；量程为0.5A的电流表A（有一定内阻）；
固定电阻R=4Ω；滑动变阻器R′；电键K，导线若干。
（1）在下表格中画出实验电路原理图，且图中各元件需用题目给出的符号或字母标出。
（2）实验中，当电流表的读数为I1时，电压表的读数为U1；当电流表的读数为I2时，电压表的读数为U2，则可求出E= ， 。（用I1、U1、I2、U2及R表示）。
三、计算题
15.如图所示，已知电源电动势为20V，内阻不计，当接入固定电阻R=5Ω时，电路中标有“3V 4.5W”的灯泡L和内阻r′=0.5Ω的小型直流电动机恰能正常工作，求：
（1）电路中的电流强度？
（2）电动机的额定工作电压？
（3）电源的总功率？
16.如图所示的电路中，定值电阻R=3 Ω，当开关S断开时，电源内、外电路消耗的功率之比为
1：3；当开关S闭合时，内、外电路消耗的功率之比为1:1，求开关S闭合前和闭合后，灯泡L上消耗的功率之比（不计灯泡电阻的变化）.
基本概念
电阻：定义式： ，决定式：
电动势：表达式：
物理意义：
电阻定律：公式： ，伏安特性曲线：I-U曲线
电功与热功：电功：W= ；电功率：
热功（焦耳定律）：Q= ；热功率：
串并联电路的特点
串联
电流：
电压：
电阻：
功率：
并联
电流：
电压：
电阻：
功率：
电表改装
恒定电流
基本规律
闭合电路的欧姆定律
I=
E=U外+U内，U外= U内=
闭和电路中的功率
P总=
P出= ，对于纯电阻电路：P出= =
当 时，P出最大：Pmax=
P内= ，P总=P出+P内，效率η=
基本实验
多用电表：测电流、测电压、测电阻；
测电池的电动势和内电阻
实验原理
U-I图像
300
U
I
0
R1
R2
600
A
B
C
D
E
R1
R2
R3
R4
A
B
C
