4.1 电荷与电流(第2课时）

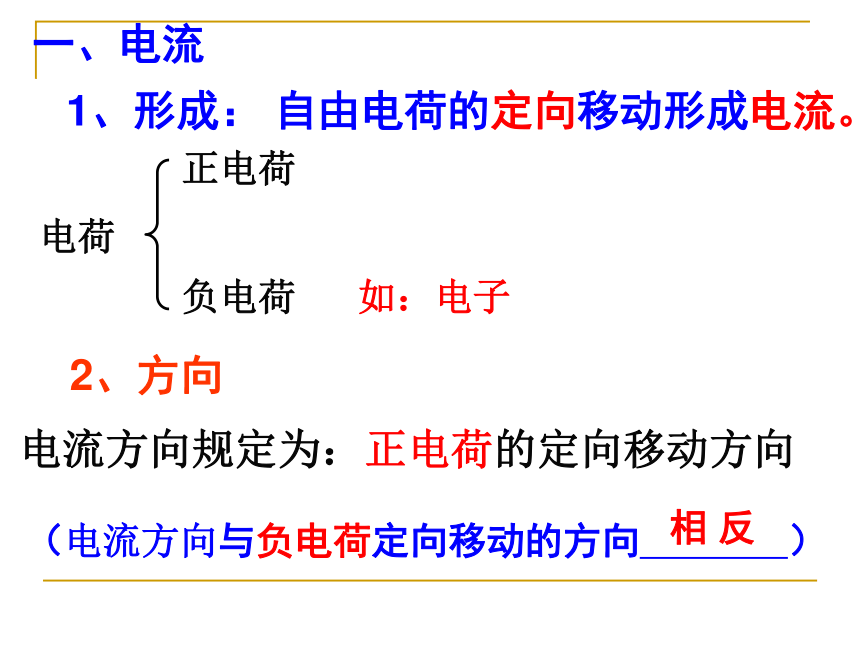

课件42张PPT。19世纪30年代，英国著名物理学家法拉第发明了世界上第一台发电机，从此，世界迈进了一个新的时代——电气时代 4.1 电荷与电流（2）—电流和电路电荷正电荷负电荷如：电子 电流方向规定为：正电荷的定向移动方向一、电流1、形成： 自由电荷的定向移动形成电流。2、方向（电流方向与负电荷定向移动的方向 ）相 反+
+
+
+
+-
--
--?
电
池
如
何
使
灯
泡
发
光

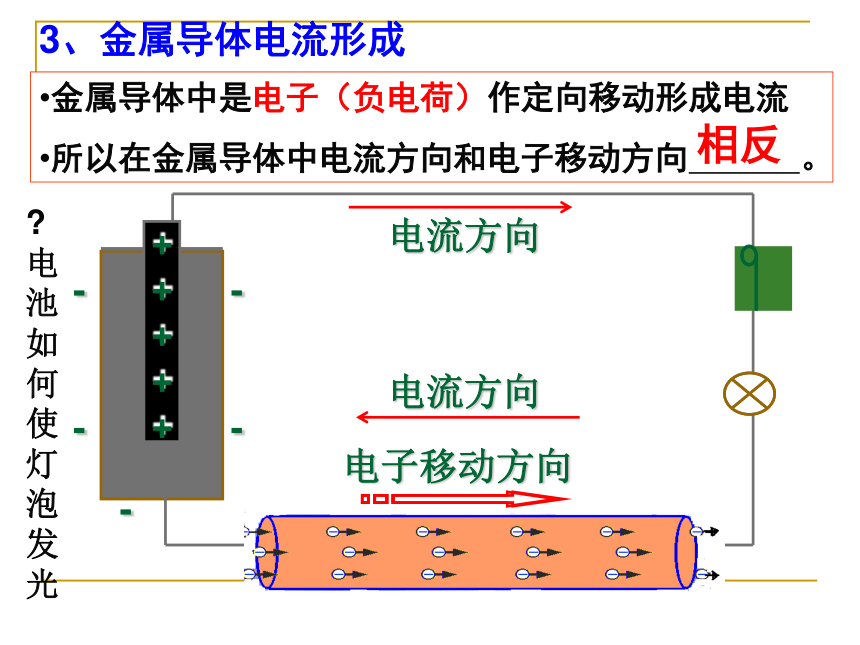

3、金属导体电流形成电子移动方向金属导体中是电子（负电荷）作定向移动形成电流

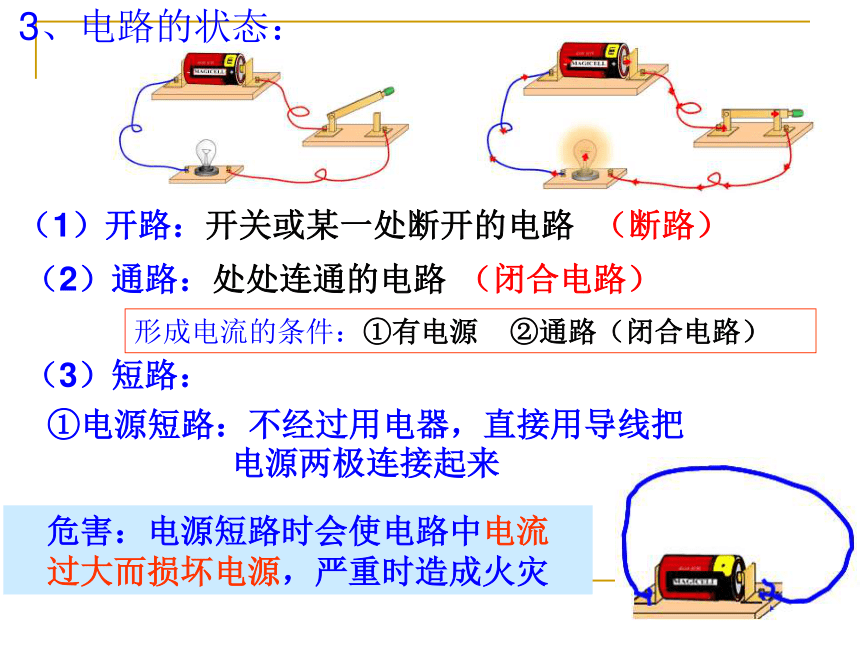

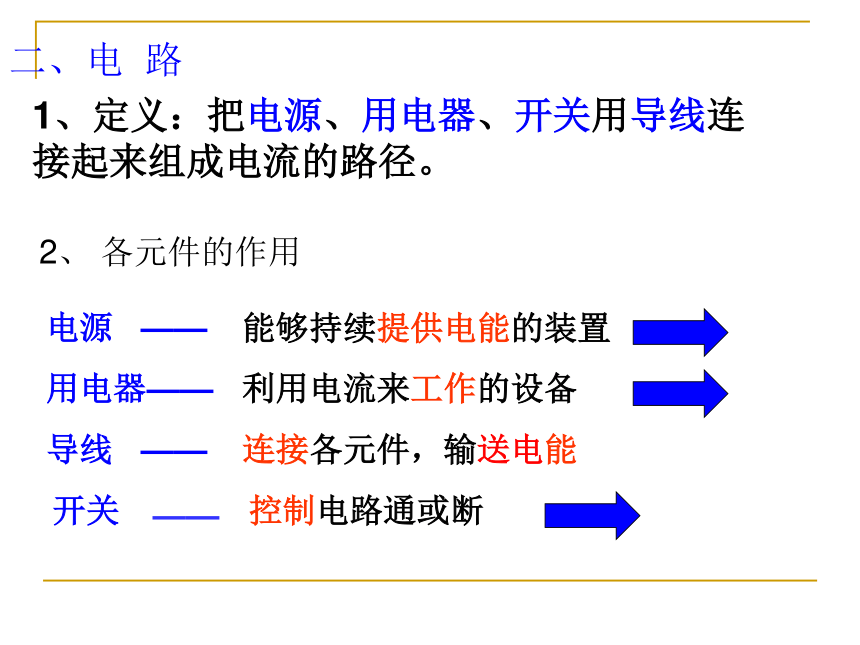

所以在金属导体中电流方向和电子移动方向 。相反能够持续提供电能的装置电源 ——连接各元件，输送电能控制电路通或断导线 ——利用电流来工作的设备用电器——2、 各元件的作用二、电 路1、定义：把电源、用电器、开关用导线连接起来组成电流的路径。3、电路的状态：（1）开路：开关或某一处断开的电路（断路）（2）通路：处处连通的电路 （闭合电路）形成电流的条件：①有电源 ②通路（闭合电路）①电源短路：不经过用电器，直接用导线把电源两极连接起来危害：电源短路时会使电路中电流

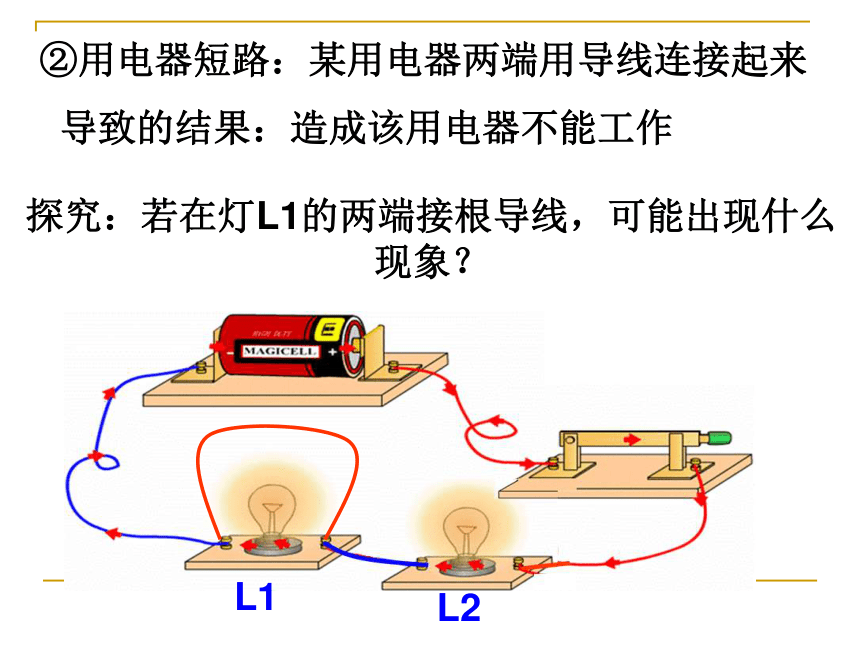

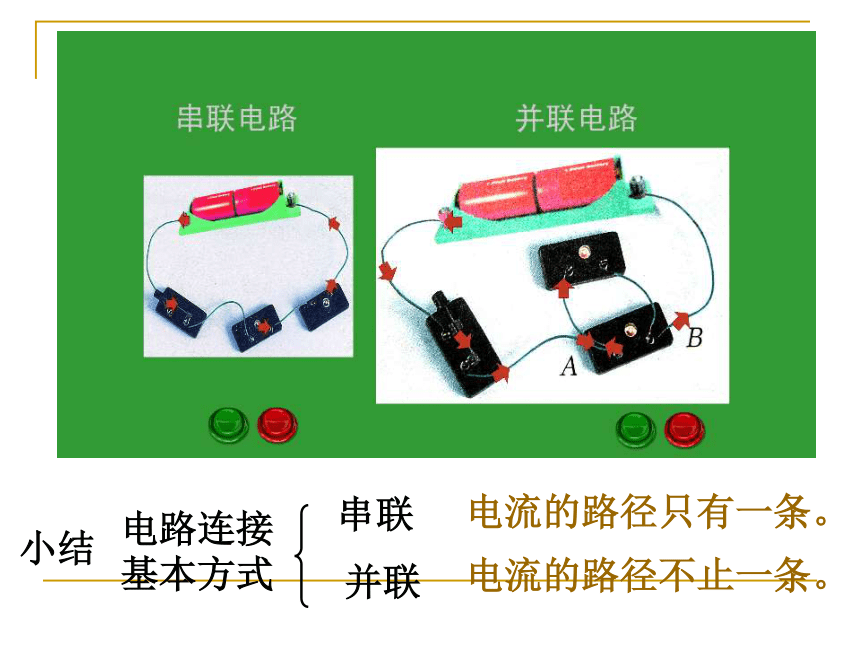

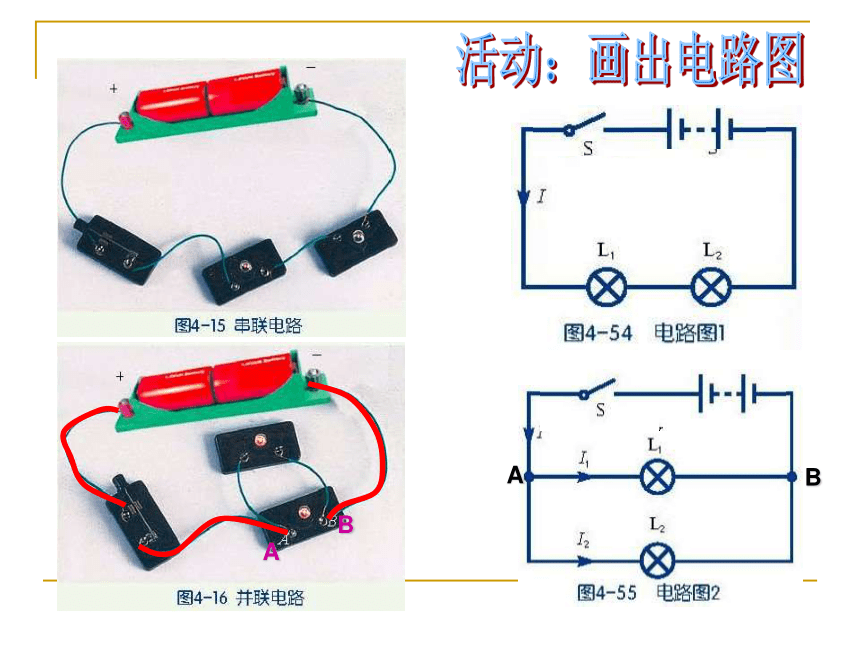

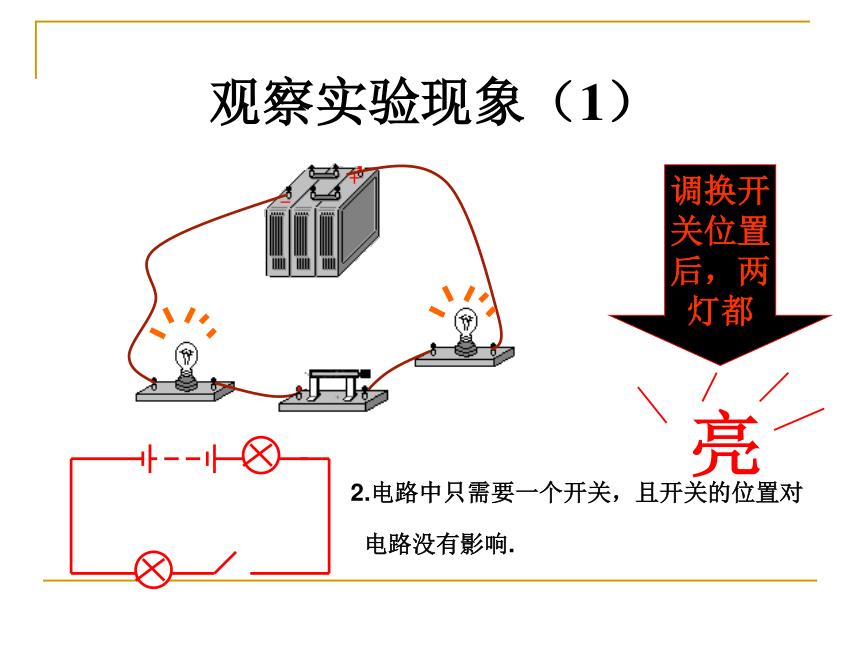

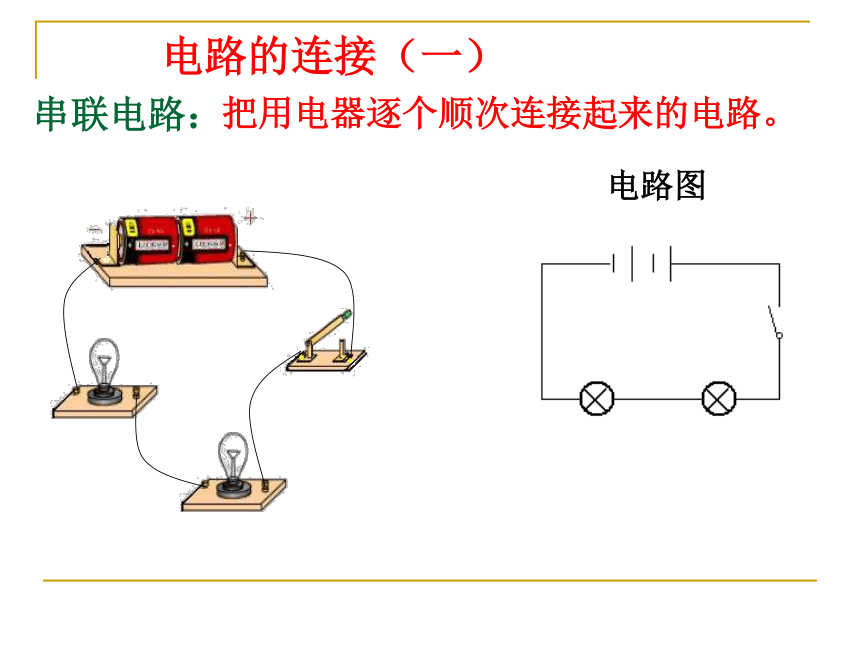

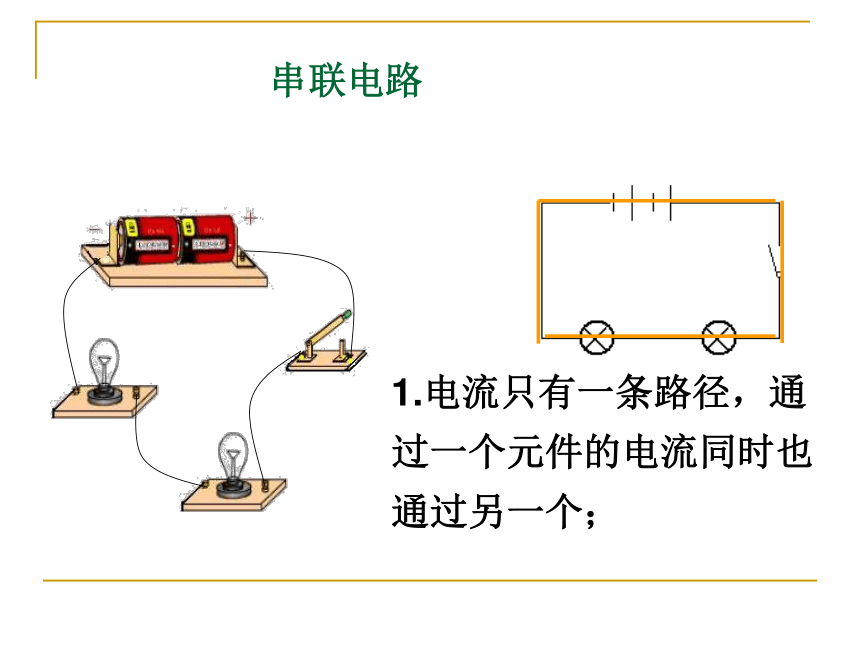

过大而损坏电源，严重时造成火灾（3）短路：②用电器短路：某用电器两端用导线连接起来探究：若在灯L1的两端接根导线，可能出现什么现象？导致的结果：造成该用电器不能工作活动：画出电路图ABAB小结串联并联电流的路径只有一条。电流的路径不止一条。电路连接基本方式电路的连接（一）电路图把用电器逐个顺次连接起来的电路。串联电路：1.电流只有一条路径，通过一个元件的电流同时也通过另一个；串联电路动手试一试（1）开关的位置会影响小灯泡的发光和不发光吗？观察实验现象（1）
调换开
关位置
后，两
灯都
亮2.电路中只需要一个开关，且开关的位置对
电路没有影响.动手试一试2观察3：将其中一只小灯泡拿下，观察另一只还能亮吗？3.任意一个用电器不工作，
其他用电器均停止工作。串联电路的特点1.电流只有一条路径，通过一个元件的电流同时也通过另一个；
2.电路中只需要一个开关，且开关的位置对电路没有影响（同时控制多盏灯）3，串联电路中各用电器彼此相互影响猜一猜：小电灯能亮吗?灯1ABEFGH干路：支路：AEFGHBAB和ACDB＋－ 从电源的两极到两个分支点的那部分电路两个分支点之间的两条电路电路的连接（二）并联电路把用电器并列地连接起来的电路。SL1L2如果将其中的一个小灯泡拿掉，另一个小灯泡会熄灭吗？动手试一试特点1：各支路中的用电器可以独立工作；SL1L2动手试一试（1）干路中的开关能单独控制灯泡L1或L2吗？特点②干路的开关控制整个电路。SL1L2如果要实现单独控制其中任一灯泡的发光和不发光，需要对此电路做怎样的改进呢？请先设计电路图，完成实物图的连接。讨论SS1S2L1L2改进后的电路SS1S2L1L2改进后的电路观察：当断开S2，合上S、S1时，灯泡L1、L2有什么变化？
SS1S2L1L2灯
泡
L1
亮灯
泡
L2
不
亮实验结果SS1S2L1L2 观察实验再观察：当断开开关S1，合上开关S、S2时，灯泡L1、L2的变化？SS1S2L1L2灯
泡
L1
不
亮灯
泡
L2
亮实验结果特点：支路的开关只控制本支路．并联电路的特点①电流有两条(或多条)路径；
②各元件可以独立工作,互不影响；
③干路的开关控制整个干路，支路的开关只控制本支路．三、电路的连接1、串联电路：2、并联电路：各用电器
首尾相连各用电器
并列相连电流只有一条路径一个开关控制所有用电器电流有
多条路径干路上的开关控制所有用电器支路上的开关只控制本支路用电器1.下列是电路中的某一部分，其连接方式能利用如图情景来比拟的是( )
B选一选:ABDC1.你能判断下图电路中哪几幅是串联电路？√√√我知道分析下列各电路，当开关闭合后，
灯L1和L2是否会发光？为什么？L1L1L1L1L2L2L2L2L1L22．如图所示的四个电路中，两个灯泡组成并联电路的是(　 　)
C2.如下图所示的电路叫 电路，图中开关S1用来控制 ，开关S2用来控制 ，而开关S接在 路中，它可以同时控制 。SS1S2L1L2干并联L1L2L1、L2我知道3．用一个开关控制三盏灯，这三盏灯的连接方式( ）
A.一定是串联 B.一定是并联
C.串联、并联都可以 D.串联、并联都不行C我知道课后讨论1教室里的灯是怎样连接的?
家用电器的连接方式？课后讨论2： 马路上的路灯，傍晚时同时亮，清晨时同时熄灭。请判断这些灯是串联的还是并联的？4．下列与实物图一致的电路图是(　 　)
C轿车仪表盘上都有一个用来提醒司机车门是否关好的指示灯，若四个车门中任意一个车门未关好，该指示灯会一直发光，1、说出其工作原理。
2、说出电阻R0的作用。
说一说:只有四扇车门全部关上(即四个开关全部闭合)后，L灯被短路而熄灭。R0是防止电源被短路而损坏。3.右图所示是一个简易“选答器”。与它
们对应的灯分别由两个按钮(开关)控制，
选择哪一个答案就按下哪一个按钮，对应
的灯就亮，那么下图
所示各电路图中符合
要求的是( )
C1．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的( )
2．马路两旁的路灯，晚上同时亮，早晨同时灭，它们是串联的( )
3．楼道中的电灯是由声控开关和光控开关控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的( )
4．一般家庭中都要安装照明灯和其他用电器，使用时互不影响，它们是并联的( )
对对对错辨一辨:按电路图给实物图连线按电路图给实物图连线1、用铅笔连成圆滑的曲线；
2、线头连到接线柱上；
3、各条曲线避免交叉。按电路图给实物图连线1、用铅笔连成圆滑的曲线；
2、线头连到接线柱上；
3、各条曲线避免交叉。从显像管尾部的阴极发射出来的电子，高速撞击到荧光屏上，使荧光屏发光，则该电子束的电流方向是从________流向________。
(填“荧光屏”或“阴极”)
　
荧光屏阴极填一填:－－－思考：某同学在做电学实验时，
线路连接完全正确，
当闭合开关后发现小灯泡不亮，
请你分析有哪些可能的原因？A、电源没电了；B、小灯泡的灯丝断了；C、小灯泡与灯座接触不良；D、电路中某处断开；应如何处理？开路
