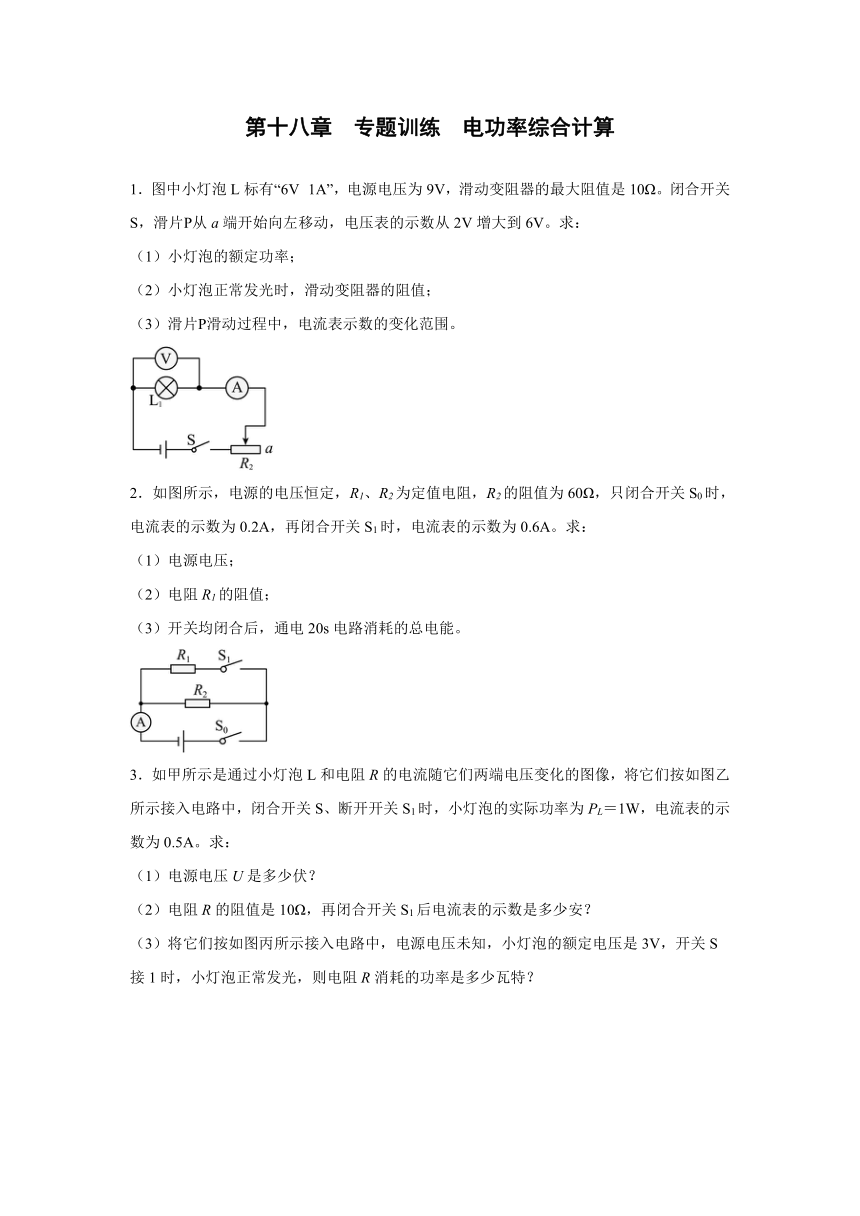

第十八章 专题训练 电功率综合计算
1．图中小灯泡L标有“6V 1A”，电源电压为9V，滑动变阻器的最大阻值是10Ω。闭合开关S，滑片Р从a端开始向左移动，电压表的示数从2V增大到6V。求：
（1）小灯泡的额定功率；
（2）小灯泡正常发光时，滑动变阻器的阻值；
（3）滑片Р滑动过程中，电流表示数的变化范围。
2．如图所示，电源的电压恒定，R1、R2为定值电阻，R2的阻值为60Ω，只闭合开关S0时，电流表的示数为0.2A，再闭合开关S1时，电流表的示数为0.6A。求：
（1）电源电压；
（2）电阻R1的阻值；
（3）开关均闭合后，通电20s电路消耗的总电能。

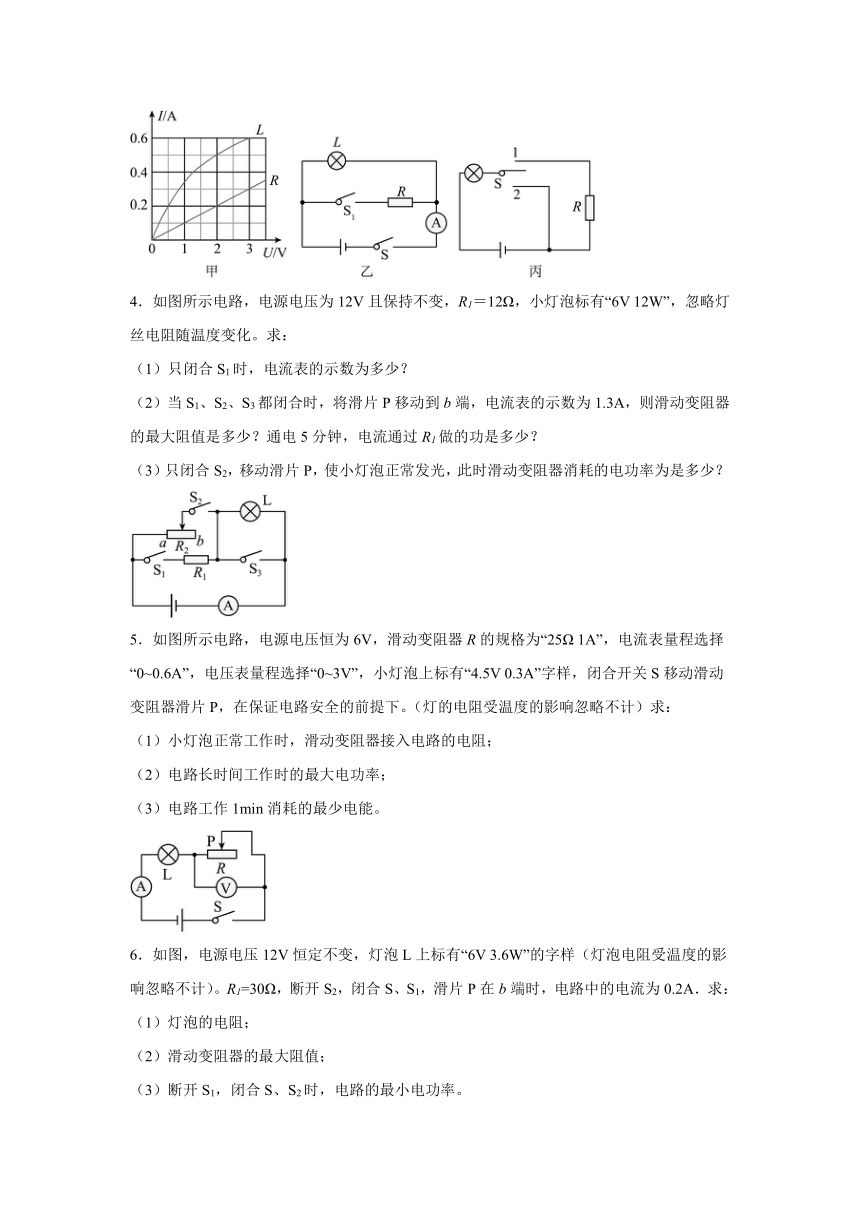

3．如甲所示是通过小灯泡L和电阻R的电流随它们两端电压变化的图像，将它们按如图乙所示接入电路中，闭合开关S、断开开关S1时，小灯泡的实际功率为PL＝1W，电流表的示数为0.5A。求：
（1）电源电压U是多少伏？
（2）电阻R的阻值是10Ω，再闭合开关S1后电流表的示数是多少安？
（3）将它们按如图丙所示接入电路中，电源电压未知，小灯泡的额定电压是3V，开关S接1时，小灯泡正常发光，则电阻R消耗的功率是多少瓦特？
4．如图所示电路，电源电压为12V且保持不变，R1＝12Ω，小灯泡标有“6V 12W”，忽略灯丝电阻随温度变化。求：
（1）只闭合S1时，电流表的示数为多少？
（2）当S1、S2、S3都闭合时，将滑片P移动到b端，电流表的示数为1.3A，则滑动变阻器的最大阻值是多少？通电5分钟，电流通过R1做的功是多少？
（3）只闭合S2，移动滑片P，使小灯泡正常发光，此时滑动变阻器消耗的电功率为是多少？
5．如图所示电路，电源电压恒为6V，滑动变阻器R的规格为“25Ω 1A”，电流表量程选择“0~0.6A”，电压表量程选择“0~3V”，小灯泡上标有“4.5V 0.3A”字样，闭合开关S移动滑动变阻器滑片P，在保证电路安全的前提下。（灯的电阻受温度的影响忽略不计）求：
（1）小灯泡正常工作时，滑动变阻器接入电路的电阻；
（2）电路长时间工作时的最大电功率；
（3）电路工作1min消耗的最少电能。
6．如图，电源电压12V恒定不变，灯泡L上标有“6V 3.6W”的字样（灯泡电阻受温度的影响忽略不计）。R1=30Ω，断开S2，闭合S、S1，滑片P在b端时，电路中的电流为0.2A．求：
（1）灯泡的电阻；
（2）滑动变阻器的最大阻值；
（3）断开S1，闭合S、S2时，电路的最小电功率。

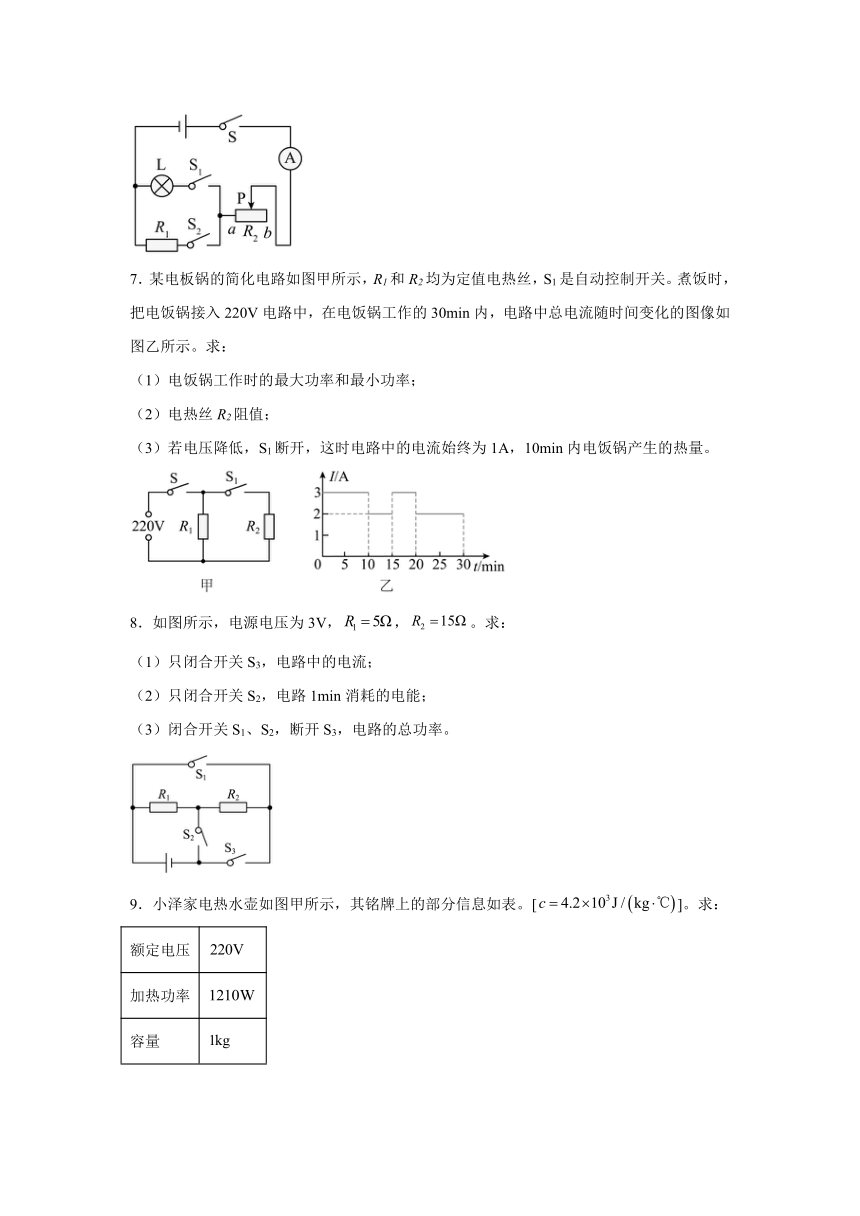

7．某电板锅的简化电路如图甲所示，R1和R2均为定值电热丝，S1是自动控制开关。煮饭时，把电饭锅接入220V电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图像如图乙所示。求：
（1）电饭锅工作时的最大功率和最小功率；
（2）电热丝R2阻值；
（3）若电压降低，S1断开，这时电路中的电流始终为1A，10min内电饭锅产生的热量。
8．如图所示，电源电压为3V，，。求：
（1）只闭合开关S3，电路中的电流；
（2）只闭合开关S2，电路1min消耗的电能；
（3）闭合开关S1、S2，断开S3，电路的总功率。
9．小泽家电热水壶如图甲所示，其铭牌上的部分信息如表。[]。求：
额定电压
加热功率
容量
（1）电热水壶正常工作时的电阻；
（2）在一个标准大气压下，将一壶初温为的水烧开，水吸收的热量；
（3）该电热壶正常工作，此过程中电热壶的效率为，则加热上述水消耗的电能是多少；
（4）该电热壶正常工作，烧开一壶水，需要的加热时间；（保留整数）
（5）小泽家安装的电能表如图乙所示。某次小泽断开家中的其他用电器，让电热水壶独自烧水，在内电能表的转盘转过，求此时该电水壶两端的实际电功率是多少。
10．电源电压为25V且保持不变，R1为定值电阻，R2为滑动变阻器，其上标有“50Ω 2A”的字样，电流表A1的量程为0~0.6A，电流表A2的量程为0~3A，灯泡L标有“5V 1W”的字样。求：
（1）灯泡L正常工作时的电流是多大？
（2）闭合S，断开S1、S2，灯泡恰好正常工作，求R1的阻值；
（3）S、S1、S2均闭合，求滑动变阻器R2连入电路的阻值为多大时电路功率最大。
11．CFXB型热水壶的原理图如图所示，它有加热和保温两挡，通过开关S进行调节，R0、R为电热丝，R0、R阻值恒定不变。
整壶水的质量 2kg
额定电压 220V
加热时的总功率 1000W
保温时的功率 44W
（1）在保温挡正常工作时，电路中的电流是多少？
（2）电热丝R0、R的阻值分别为多大？
（3）在一标准大气压下把一满壶水从30℃烧开需要14min，这个热水壶的效率是多少？[]
12．多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎。图乙是某品牌养生壶简化电路图。多功能养生壶的各项参数如表：
项目 参数
电源电压（V） 220
低温挡功率（W） 275
中温挡功率（W） 550
高温挡功率（W） 1100
容积（L） 1
（1）开关S1、S2处于什么状态，养生壶为高温挡，说明判断依据；
（2）求R1的阻值；
（3）求R2的阻值；
（4）养生壶处于低温挡工作时，求电路中的电流大小。
参考答案
1．（1）6W；（2）3Ω；（3）
2．（1）12V；（2）30Ω；（3）144J
3．（1）2V；（2）0.7A；（3）3.6
4．（1）0.8A；（2）40Ω，3600J；（3）12W
5．（1）5Ω；（2）1.8W；（3）72J
6．（1）10Ω；（2）50Ω；（3）1.8W
7．（1）660W，440W；（2）220Ω；（3）
8．（1）0.15A；（2）108J；（3）2.4W
9．（1）；（2）；（3）；（4）；（5）
10．（1）0.2A；（2）100Ω；（3）12.5Ω
11．（1）0.2A；（2）48.4Ω，1051.6Ω；（3）70%
12．（1）开关S1闭合，S2置于2，两电阻并联，总电阻最小，功率最大；（2）88Ω；（3）88Ω；（4）1.25A
