(共32张PPT)
地球的圈层结构
湘教版必修第一册第一单元第四节

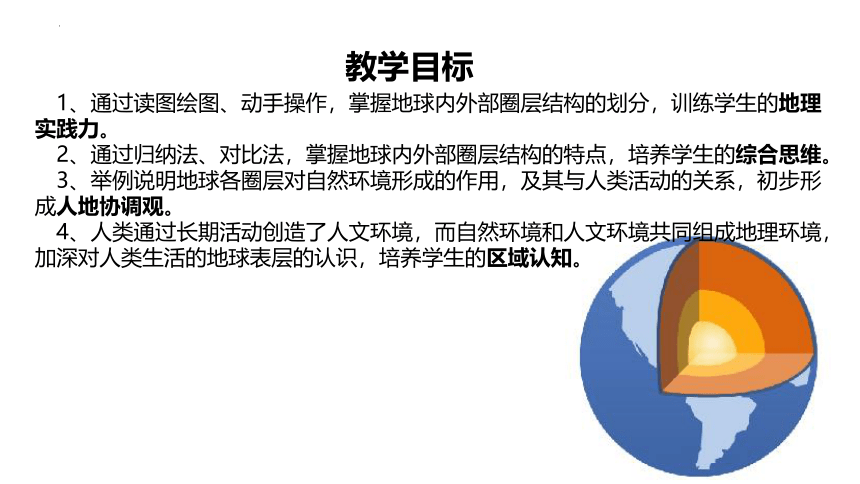

教学目标
1、通过读图绘图、动手操作，掌握地球内外部圈层结构的划分，训练学生的地理实践力。
2、通过归纳法、对比法，掌握地球内外部圈层结构的特点，培养学生的综合思维。
3、举例说明地球各圈层对自然环境形成的作用，及其与人类活动的关系，初步形成人地协调观。
4、人类通过长期活动创造了人文环境，而自然环境和人文环境共同组成地理环境，加深对人类生活的地球表层的认识，培养学生的区域认知。
2020，中国首个火星探测器“天问一号”发射成功
2012年，中国蛟龙号载人潜水器，最大下潜深度达到7062米
上可九天揽月，下可五洋捉鳖
一、地球的内部圈层

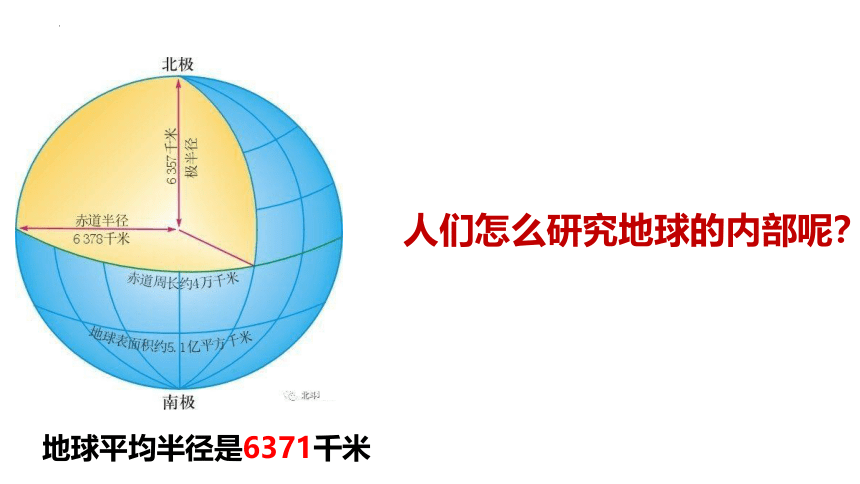

地球平均半径是6371千米
人们怎么研究地球的内部呢？

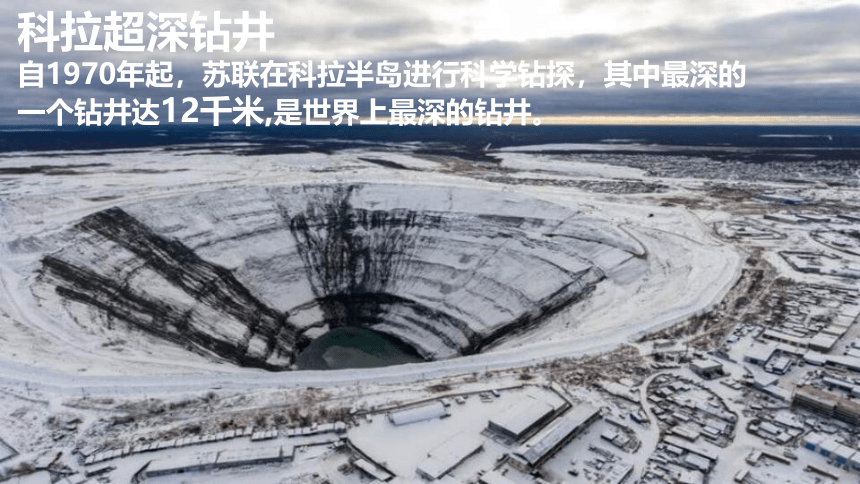

科拉超深钻井
自1970年起，苏联在科拉半岛进行科学钻探，其中最深的一个钻井达12千米,是世界上最深的钻井。
火山喷发
能将地下几百千米（≤450千米）的岩浆泛到上层。
超声波成像

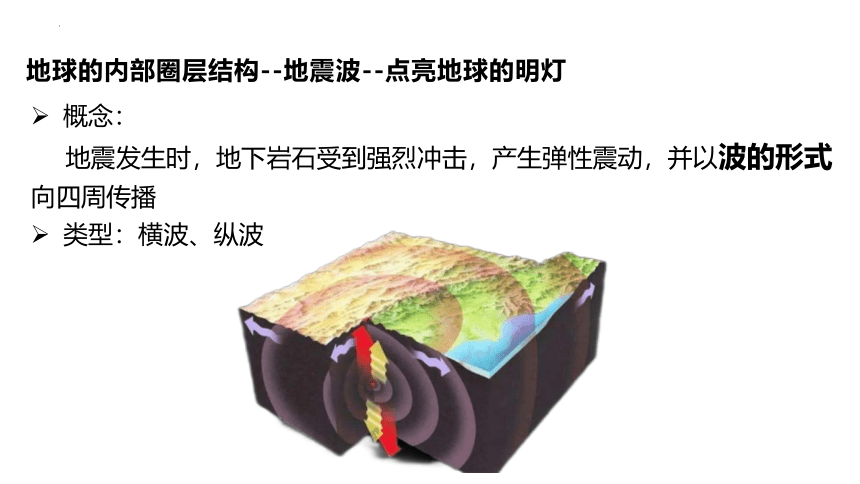

地球的内部圈层结构--地震波--点亮地球的明灯
概念：
地震发生时，地下岩石受到强烈冲击，产生弹性震动，并以波的形式向四周传播
类型：横波、纵波

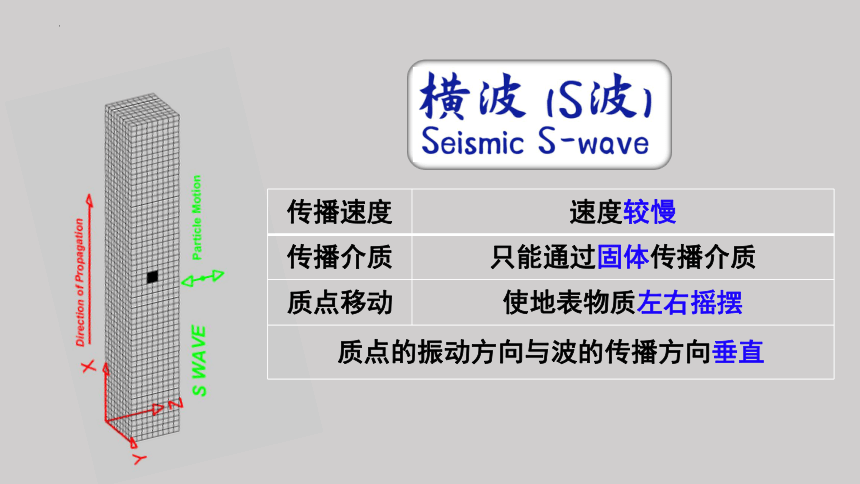

传播速度 速度较慢
传播介质 只能通过固体传播介质
质点移动 使地表物质左右摇摆
质点的振动方向与波的传播方向垂直

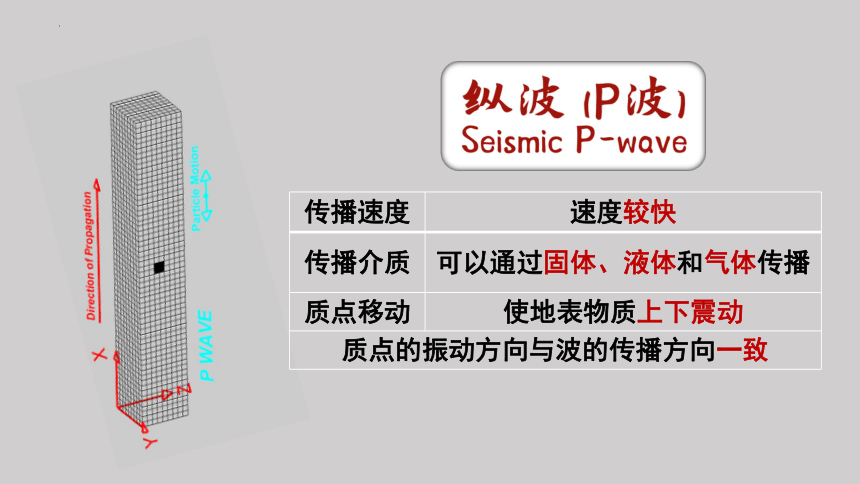

传播速度 速度较快
传播介质 可以通过固体、液体和气体传播
质点移动 使地表物质上下震动
质点的振动方向与波的传播方向一致

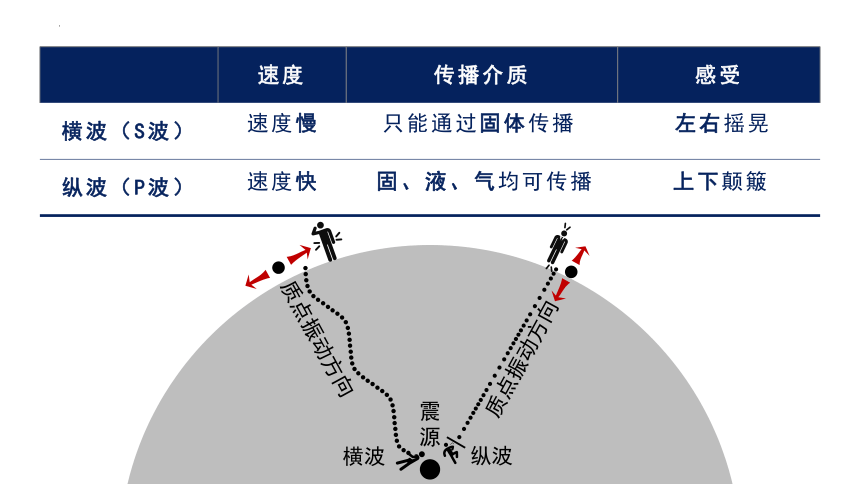

速度 传播介质 感受
横波（S波）
纵波（P波）
速度慢
速度快
只能通过固体传播
固、液、气均可传播
左右摇晃
上下颠簸
质点振动方向
质点振动方向
震
源
横波
纵波
地球内部圈层结构
思考： 观察图片，哪个是横波，哪个是纵波？
判断依据是什么？
蓝色点所在的波代表横波，红色点所在的波代表纵波
随着深度的变化，地震波的速度发生了改变，说明地下物质性质不同
地球的内部圈层
地球内部圈层结构--不连续面：
平均33千米
约2900千米
地震波波速发生突然变化的面
莫霍界面
古登堡界面
横波和纵波速度明显增加
横波消失，纵波速度明显下降
根据两个不连续面，把地球分为三层
莫霍界面
古登堡界面
地壳
地幔
地核
（一）地壳
厚薄不一，平均厚度17km，海洋地壳薄，大陆地壳厚，有高大山脉的地方地壳会更厚。
地壳上层以氧、硅、铝为主，称为硅铝层，但在大洋底部非常罕见；
地壳下层富含硅和镁，称为硅镁层。
地核
地幔
横波
纵波
0
3
6
9
12
15
速度/km S-1
1000
2000
3000
4000
5000
6000
深度/km
莫霍界面
古登堡界面
6371
33
2900
地壳
下地幔
上地幔上部存在软流层
上地幔
（二）地幔
存在于上地幔上部（80-400km），温度很高，岩石部分熔融，能缓慢流动
软流层是岩浆的主要发源地
软流层
地核
地幔
横波
纵波
0
3
6
9
12
15
速度/km S-1
1000
2000
3000
4000
5000
6000
深度/km
古登堡界面
6371
33
2900
地壳
下地幔
上地幔
（二）地幔
地壳+上地幔顶部=岩石圈
地核
地幔
横波
纵波
0
3
6
9
12
15
速度/km S-1
1000
2000
3000
4000
5000
6000
深度/km
莫霍界面
古登堡界面
6371
33
2900
地壳
下地幔
上地幔
（三）地核
外核
内核
地球内部结构--总结
地壳
地幔
外核
莫霍界面
古登堡界面
内核
绘制示意图，尝试理清下列事物之间的位置关系：
莫霍界面、古登堡界面、地壳、地幔、上地幔、下地幔、软流层、岩石圈
地核
莫霍界面
古登堡界面
地壳
地球的内部圈层结构
地核
地幔
二、地球的外部圈层
地球的外部圈层
通常把地壳表层以外的由大气、水体和生物组成的自然界，划分为大气圈、水圈和生物圈三个圈层，统称为地球的外部圈层
大气圈
水圈
生物圈
地壳
地幔
地核
大气圈
生物圈
大气圈
水圈
地壳
地幔
地核
生物圈
大气圈
地球外部圈层结构--大气圈
概念：
由气体和悬浮物质组成，主要成分是氮气和氧气
地理意义：
调节地球的温度
提供生物生存所必需的氧气
形成复杂的天气，与人类息息相关
地球的外部圈层
地球外部圈层结构--水圈
概念：
地表和近地表各种形态水体的总称
分类：
海洋水、陆地水、大气水和生物水
地理意义：
参与地表物质迁移和能量转换
是人类和其他生物生存和发展所不可或缺的
特点：连续但不规则
地球外部圈层结构--生物圈
概念：
地球表层生物及其环境的总称，占有大气圈的底部、水圈的全部和岩石圈的上部
地理意义：
生物从环境中获取物质和能量；
促进太阳能转化；
改变大气圈和水圈的组成；
改造地表形态
地球外部圈层结构--总结
尘 埃
降水、风能
矿物质
水
降水、热能
水汽、热能
CO2等气体、降水
O2等气体
有机物
无机物
有机物
水、无机盐
生物圈
大气圈
水 圈
岩石圈
各个外部圈层相互联系、相互渗透，共同构成人类赖以生存和发展的自然环境
地球的外部圈层之间是否也像内部圈层那样存在明确的界线呢？
地球的圈层结构
内部结构
外部结构
划分依据：地震波
分层
纵波
横波
地壳
地幔
地核
莫霍界面
古登堡界面
岩石圈
大气圈
水圈
生物圈
地球圈层结构--总结
韩国石油天然气公司利用地震波在伊拉克北部的Hawler油盆发现一座新油田。经试开采，油井每天的石油产量为1万桶。据此完成下面小题。
1．关于地震波的叙述，正确的是（ ）
A．横波传播速度快于纵波 B．纵波只能在固体中传播
C．横波能在固体、液体中传播 D．纵波、横波波速均随通过的介质不同而变化
2．下列四幅地震波示意图中，表示地底储有石油的是（ ）
地球圈层结构--练习
D
A
A．① B．②
C．③ D．④
读地球圈层结构示意图(部分)，回答3～4题。
3．人类赖以生存的地理环境的空间范围最接近于( )
A．生物圈 B．水圈 C．①圈层 D．②圈层
4．有关图中地球圈层特点的叙述，正确的是( )
A．水圈都分布在海平面以下
B．生物圈孕育于其他圈层中
C．①圈层温度随高度增加而递增
D．②圈层中硅镁层在大洋洋底缺失
A
B
十年磨一件
范国雄（新浪微博：@爱弄PPT的老范）
高中地理课件/第三代
电话：15986495527 QQ：1476360113
谢谢！
