第4节 电流的测量
情景
引入
合作
探究
课堂
小结
随堂
训练
第十五章 电流和电路
知识
梳理
人教版初中物理九年级上册
【学习目标】
1.知道电流的概念；
2.会认识电流表及使用电流表测量电流。
水轮机
水流通过水轮机，能使水轮机转动起来
灯泡发光说明有电流流过灯泡
水流
灯泡
电流
思考：灯泡为什么能够发光？如何让灯泡更亮？
1
情景导入

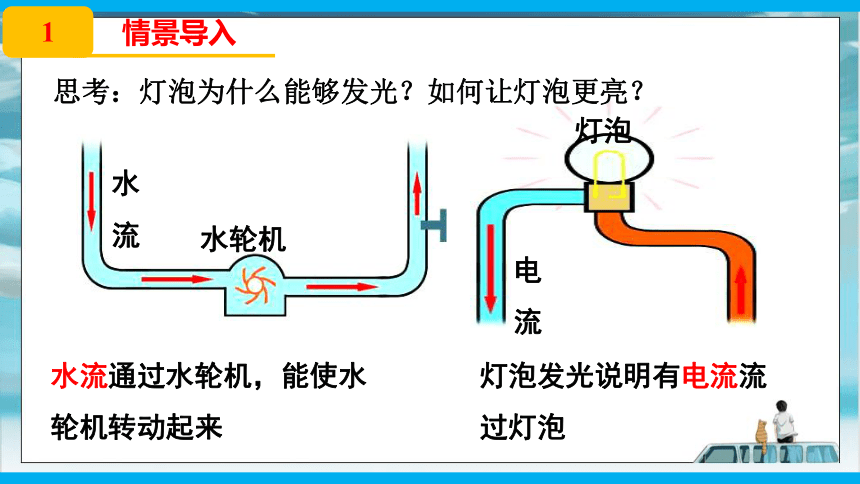

类比法：水的定向移动形成水流，电荷的定形成电流。
由两个对象的某些相同或相似的性质，推测它们在
其他性质上也有可能相同或相似的一种推理方法。
方法介绍

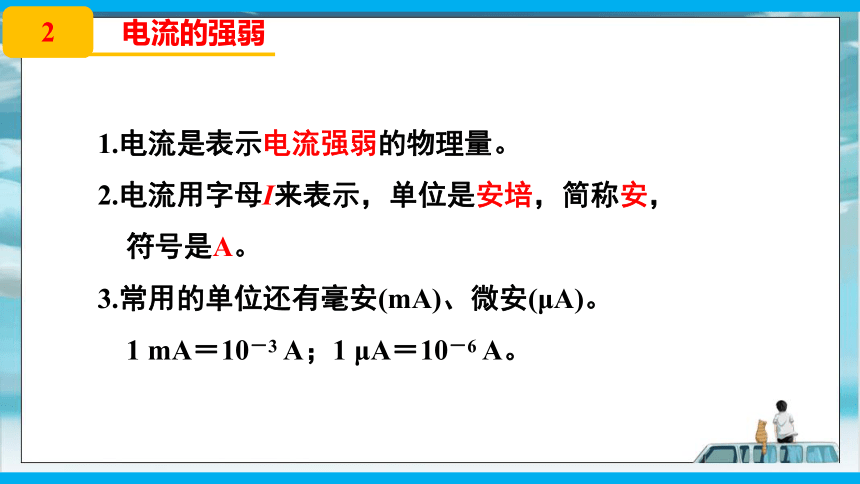

1.电流是表示电流强弱的物理量。
2.电流用字母I来表示，单位是安培，简称安，
符号是A。
3.常用的单位还有毫安(mA)、微安(μA)。
1 mA＝10－3 A；1 μA＝10－6 A。
2
电流的强弱
安培（1775-1836）
安培是法国的科学家，他在物理、化学、数学等方面都有很深的造诣，安培在电学方面的研究成果尤为突出，被后人称为“电学中的牛顿”，为了纪念他，物理学中用安培作为电流的单位。
人物简介
计算器电源的电流 约100μA
半导体收音机电流 约50mA
手电筒中的电流 约200mA
家庭节能灯电流 约100mA
家用普通照明灯泡 约200—500mA
家用电冰箱电流 约1A
家用空调电流 约5A
雷电电流 约2×105A
70W家用电风扇的电流 320mA
47寸彩色电视机的电流 约200mA

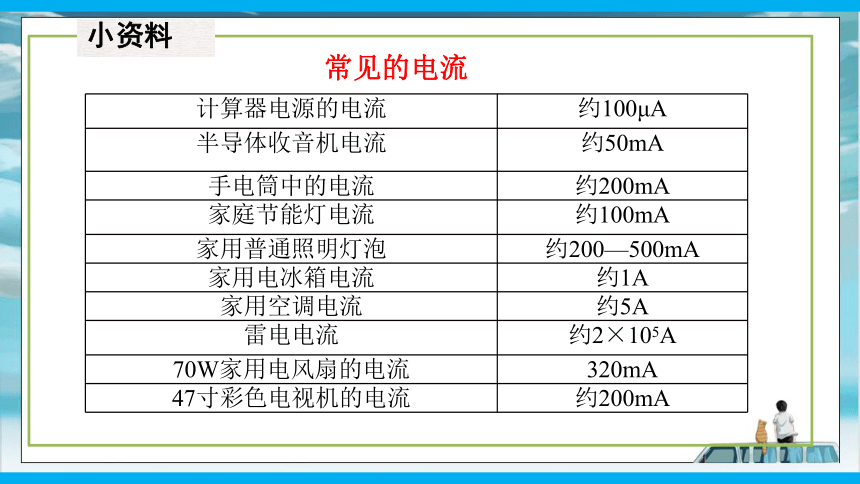

常见的电流
小资料
刻度盘
数值单位
指针
正接线柱
负接线柱
量程为0～0.6 A
量程为0～3 A
A
电流表的电路符号

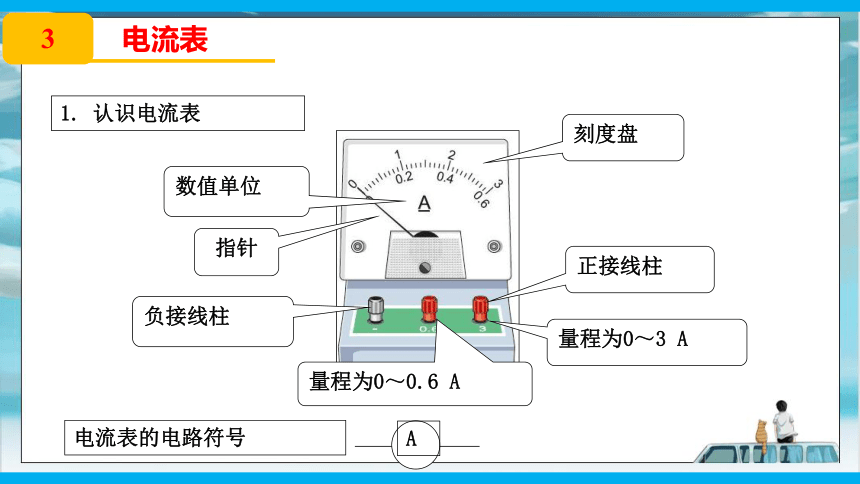

1. 认识电流表
3
电流表

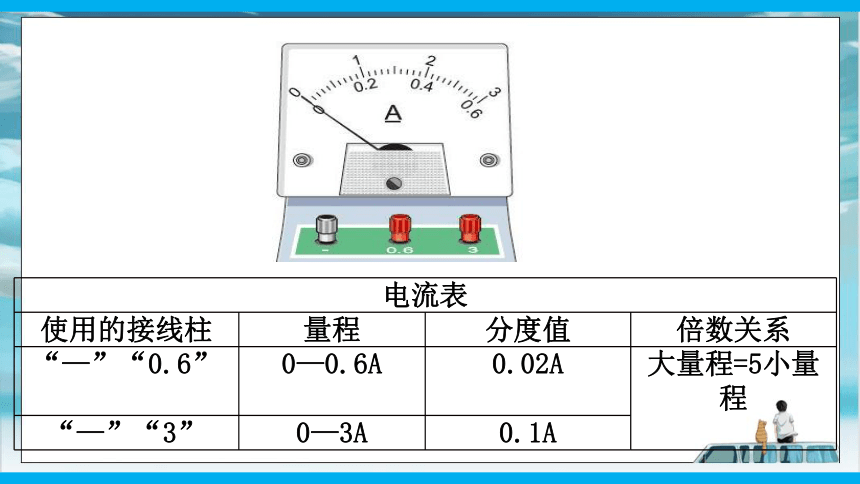

电流表 使用的接线柱 量程 分度值 倍数关系
“—”“0.6” 0—0.6A 0.02A 大量程=5小量程
“—”“3” 0—3A 0.1A 2.使用电流表
（1）使用前先观察指针是指观察什么？
（2）在不知道待测电路中的电流大小时如何选择电流表量程？用什么方法来选择？
3.如何接电流表的两个接线柱？
4.如何连接电流表与被测电路？能否直接将电流表接在电源两端？
5.如图所示甲、乙是什么问题？
练习读数
（1）调零
（2）串联
（3）“+” 进 “－”出
（4）不短接
（5）不超量程
（6）试触（能小则小）
使用电流表
小资料
1.根据电路连接实物图
4
含有电流表的电路连接与设计
2.根据电路连接实物图
3.连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5A），并画出电路图。
L2
L1
S
L2
L1
A
电流
电流表
定义
测量
使用方法
5
课堂小结
6
课堂练习
1．电流是表示____________的物理量，通常用字母__________表示。它的单位是__________，简称__________，符号是__________。
电流强弱
I
安培
安
A
2．完成下列单位换算：
(1)0.75 A＝________mA＝________μA；
(2)500 μA＝________mA＝________A；
(3)100 mA＝________μA＝________A。
750
7.5×105
0.5
5×10－4
105
0.1
3．给下列电流值填上相应的单位：普通手电筒中的电流约为200________；家用电冰箱的电流约为1 000________；家用空调器正常工作时的电流约为5________；计算器中电源的电流约为100________。
mA
A
μA
mA
4．在用电流表测量电流时，要正确地使用电流表。电流表的使用规则：(1)必须将电流表与被测用电器________联；(2)电流表正、负接线柱接法要正确，即要让电流从电流表________(填“正”或“负”)接线柱流进，从________接线柱流出；(3)被测电流不能______________________；(4)电流表________(填“能”或“不能”)直接接在电源两极之间。
串
正
负
超过电流表的量程
不能
5．在对电流表进行读数时，应该先看清所使用的________，还要看清所使用量程的________。如图所示的是某同学测量电流时的情景，这次测量的读数为________；若在另一次测量中，电流表用的是另一个量程，但电流表指针所指位
置仍然如图所示，则另一次
测量的结果是________。
量程
分度值
0.54 A
2.7 A
6.下列电路图中，电流表能直接测量流过灯L1电流的是(　　)
C
7．王海同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是___________________________________；
另一同学测量时，则发现指针偏转如图乙所示，产生这种情况的原因是
_________________
___________。
电流表选用的量程小了
电流表的正、负接线柱接反了
8.如图所示的是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。要求：两灯并联，开关S在干路上，
电流表只测量通过L1的电
流，导线不能交叉。
解：如图所示。
9．如图所示，在用电流表测量通过小灯泡的电流时，闭合开关S，发现小灯泡不亮，电流表的指针迅速偏转并超过了最大刻度。产生这种现象的原因可能是(　　)
A．电源损坏了
B．小灯泡的灯丝烧断了
C．小灯泡被短路了
D．接开关的两根导线接到了一起
C
