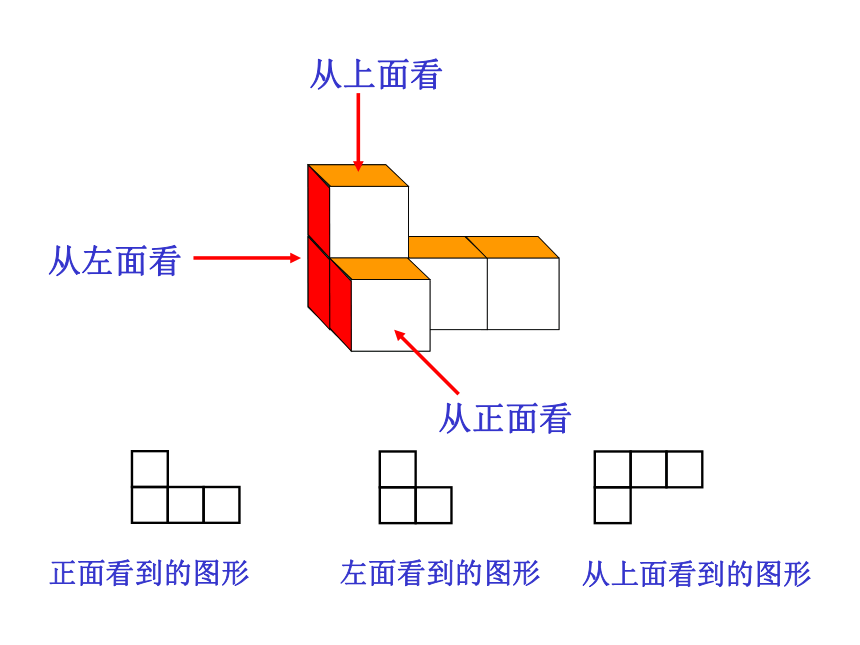

课件19张PPT。三视图三视图情境导入自主探究巩固练习拓展训练横看成岭侧成峰远近高低各不同苏轼<< 题西林壁>> 从侧面看从上面看从正面看从上面看从左面看从正面看

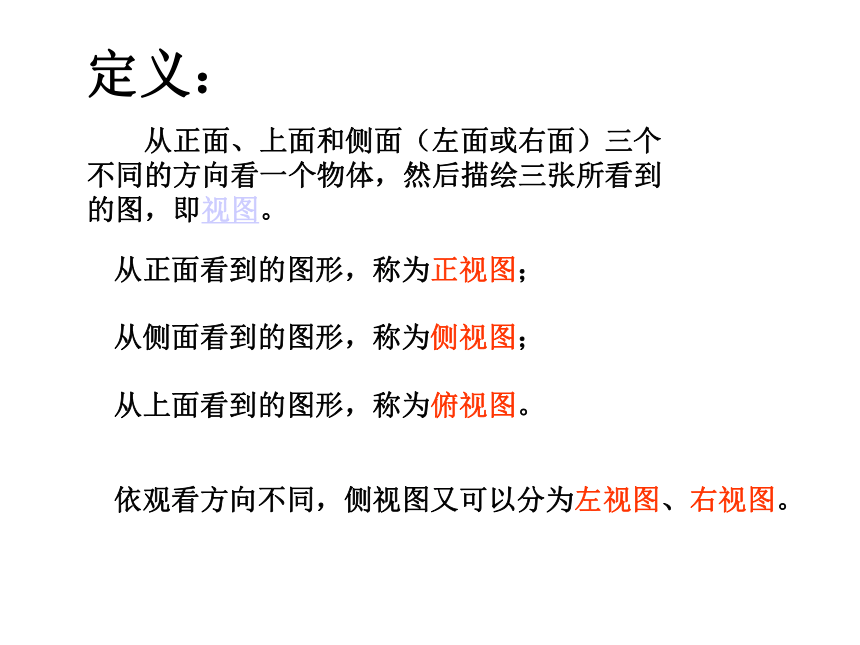

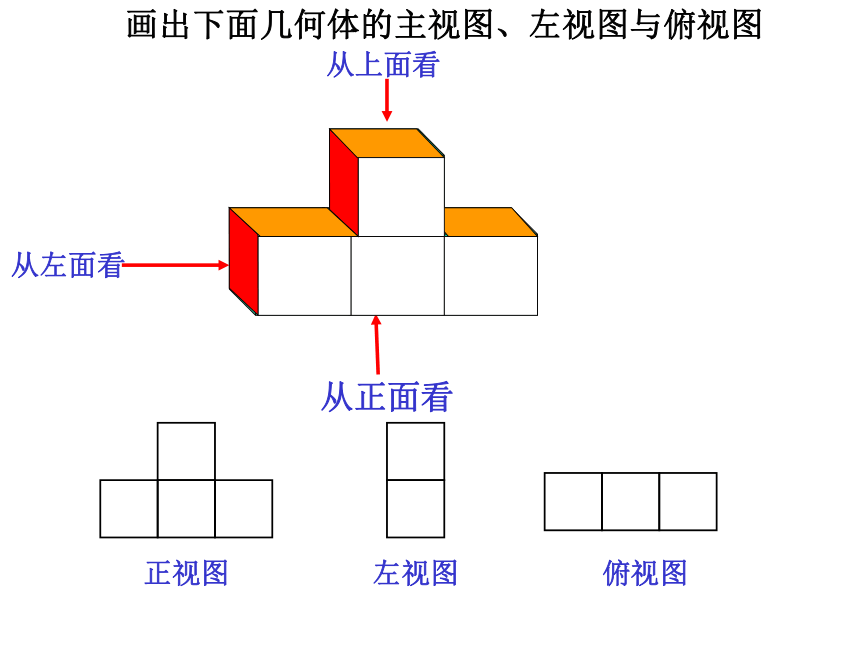

正面看到的图形左面看到的图形从上面看到的图形定义： 从正面、上面和侧面（左面或右面）三个不同的方向看一个物体，然后描绘三张所看到的图，即视图。从正面看到的图形，称为正视图；从上面看到的图形，称为俯视图。从侧面看到的图形，称为侧视图；依观看方向不同，侧视图又可以分为左视图、右视图。从正面看从上面看从左面看画出下面几何体的主视图、左视图与俯视图正视图左视图俯视图例1. 如图所示的长方体的长、宽、高分别为5cm、4cm、3cm，画出这个长方体的三视图。讨论：①这个长方体的三视图分别是什么形状的？②正视图、左视图和俯视图的长方形分别为多少厘米？③正视图和左视图中有没有相同的线段？正视图和俯视图呢？左视图和俯视图呢？④画出三视图。（注意线段的长短哦！）解：这个长方体的三视图都是长方形。请画出下列实物体的三视图(1)(2)(3)(4)俯视图左视图正视图正视图左视图俯视图小结：从正面、上面和侧面（左面或右面）三个不同的方向看一个物体,然后描绘三张所看到的图,即视图。
从正面看到的图形，称为正视图；
从侧面看到的图形，称为侧视图；
从上面看到的图形，称为俯视图。
依观看方向不同，侧视图又可以分为左视图、右视图。
注意：所看既所画。谢谢光临指导ABC（ ）（ ）（ ）AAB考考你俯视图左视图正视图ABC（ ）（ ）（ ）BCB 一辆汽车从李云的面前经过，他拍摄了一组照片（如下图），但不小心把顺序搞乱了，请你按照汽车被摄入镜头的先后顺序排序，并与同伴进行交流。开动脑筋
