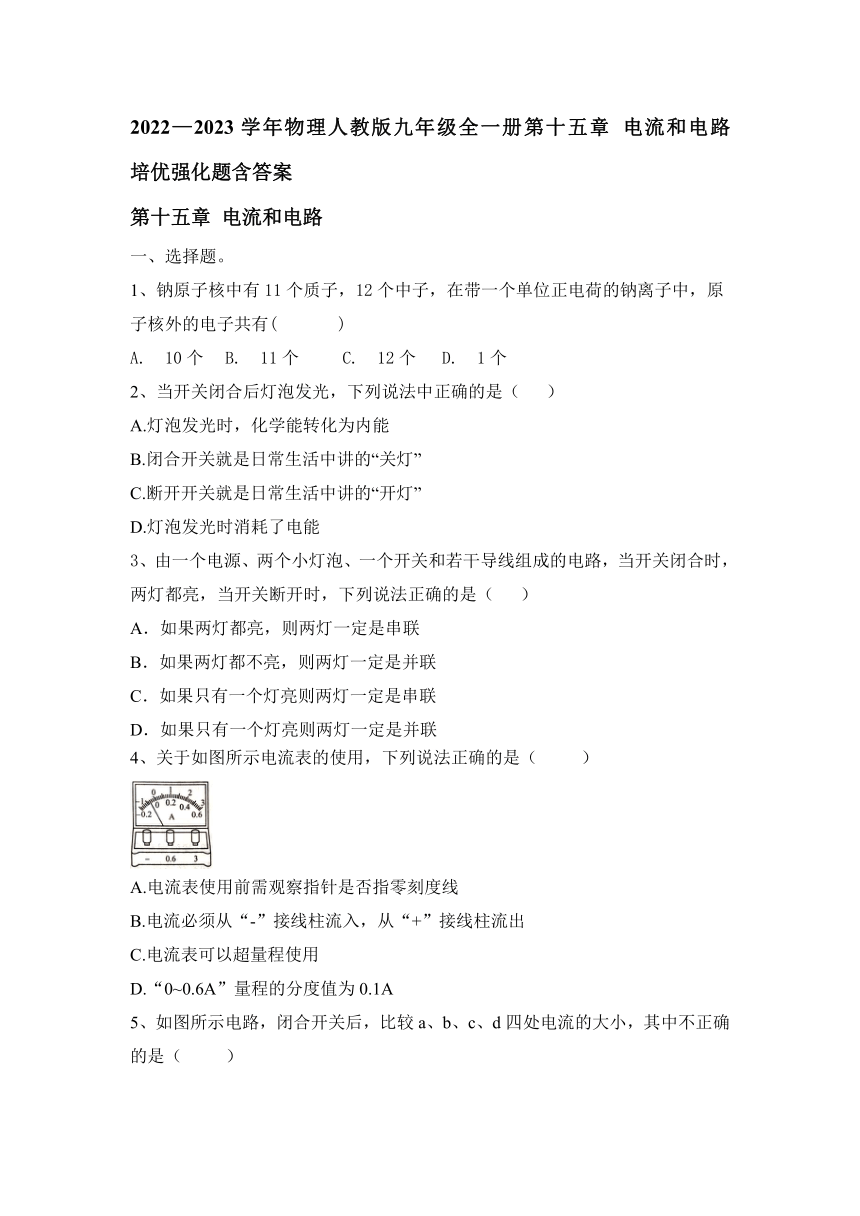

第十五章 电流和电路
一、选择题。
1、钠原子核中有11个质子，12个中子，在带一个单位正电荷的钠离子中，原子核外的电子共有( )
A. 10个 B. 11个 C. 12个 D. 1个
2、当开关闭合后灯泡发光，下列说法中正确的是（ ）
A.灯泡发光时，化学能转化为内能
B.闭合开关就是日常生活中讲的“关灯”
C.断开开关就是日常生活中讲的“开灯”
D.灯泡发光时消耗了电能
3、由一个电源、两个小灯泡、一个开关和若干导线组成的电路，当开关闭合时，两灯都亮，当开关断开时，下列说法正确的是（ ）
A．如果两灯都亮，则两灯一定是串联
B．如果两灯都不亮，则两灯一定是并联
C．如果只有一个灯亮则两灯一定是串联
D．如果只有一个灯亮则两灯一定是并联
4、关于如图所示电流表的使用，下列说法正确的是（ ）
A.电流表使用前需观察指针是否指零刻度线
B.电流必须从“-”接线柱流入，从“+”接线柱流出
C.电流表可以超量程使用
D.“0~0.6A”量程的分度值为0.1A

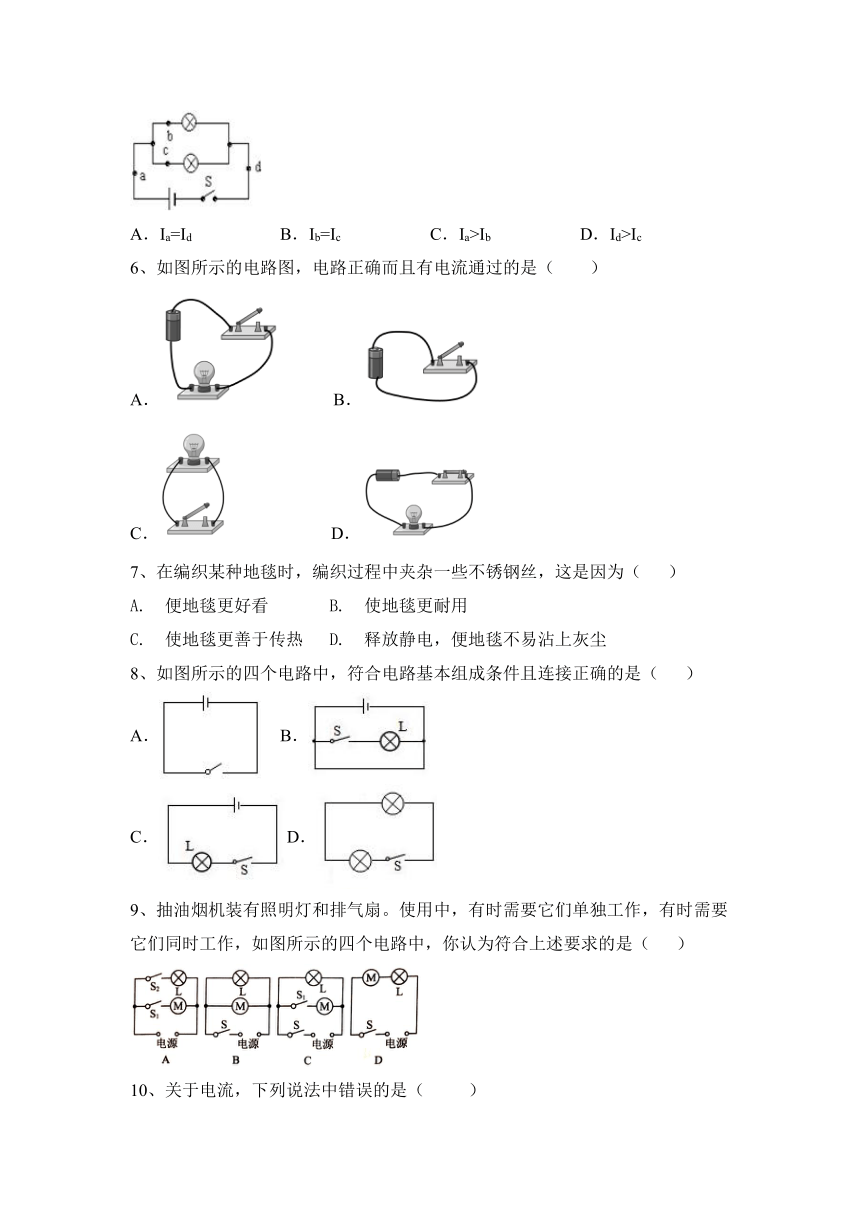

5、如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是（ ）
A．Ia=Id B．Ib=Ic C．Ia>Ib D．Id>Ic
6、如图所示的电路图，电路正确而且有电流通过的是（　　）
A． B．
C． D．
7、在编织某种地毯时，编织过程中夹杂一些不锈钢丝，这是因为（ ）
A. 便地毯更好看 B. 使地毯更耐用
C. 使地毯更善于传热 D. 释放静电，便地毯不易沾上灰尘
8、如图所示的四个电路中，符合电路基本组成条件且连接正确的是（ ）
A． B．
C．D．
9、抽油烟机装有照明灯和排气扇。使用中，有时需要它们单独工作，有时需要它们同时工作，如图所示的四个电路中，你认为符合上述要求的是（ ）
10、关于电流，下列说法中错误的是（ ）
A.电流是表示电流快慢的物理量
B.电流是表示电流强弱的物理量
C.电流的单位是安培，符号是“A”
D.电流的符号是“I”，单位可以用毫安，也可以用微安

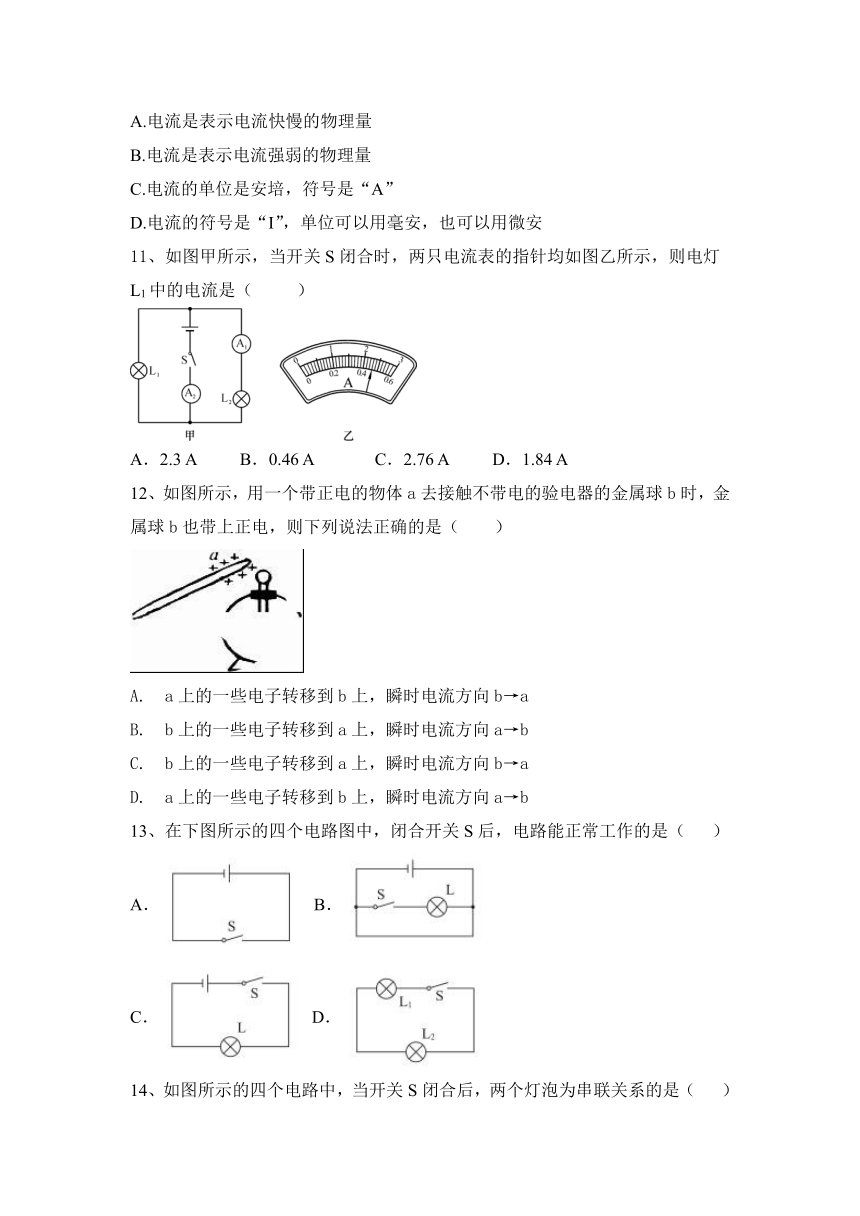

11、如图甲所示，当开关S闭合时，两只电流表的指针均如图乙所示，则电灯L1中的电流是（ ）
A．2.3 A B．0.46 A C．2.76 A D．1.84 A
12、如图所示，用一个带正电的物体a去接触不带电的验电器的金属球b时，金属球b也带上正电，则下列说法正确的是（　　）
A. a上的一些电子转移到b上，瞬时电流方向b→a
B. b上的一些电子转移到a上，瞬时电流方向a→b
C. b上的一些电子转移到a上，瞬时电流方向b→a
D. a上的一些电子转移到b上，瞬时电流方向a→b
13、在下图所示的四个电路图中，闭合开关S后，电路能正常工作的是（ ）
A．B．
C．D．

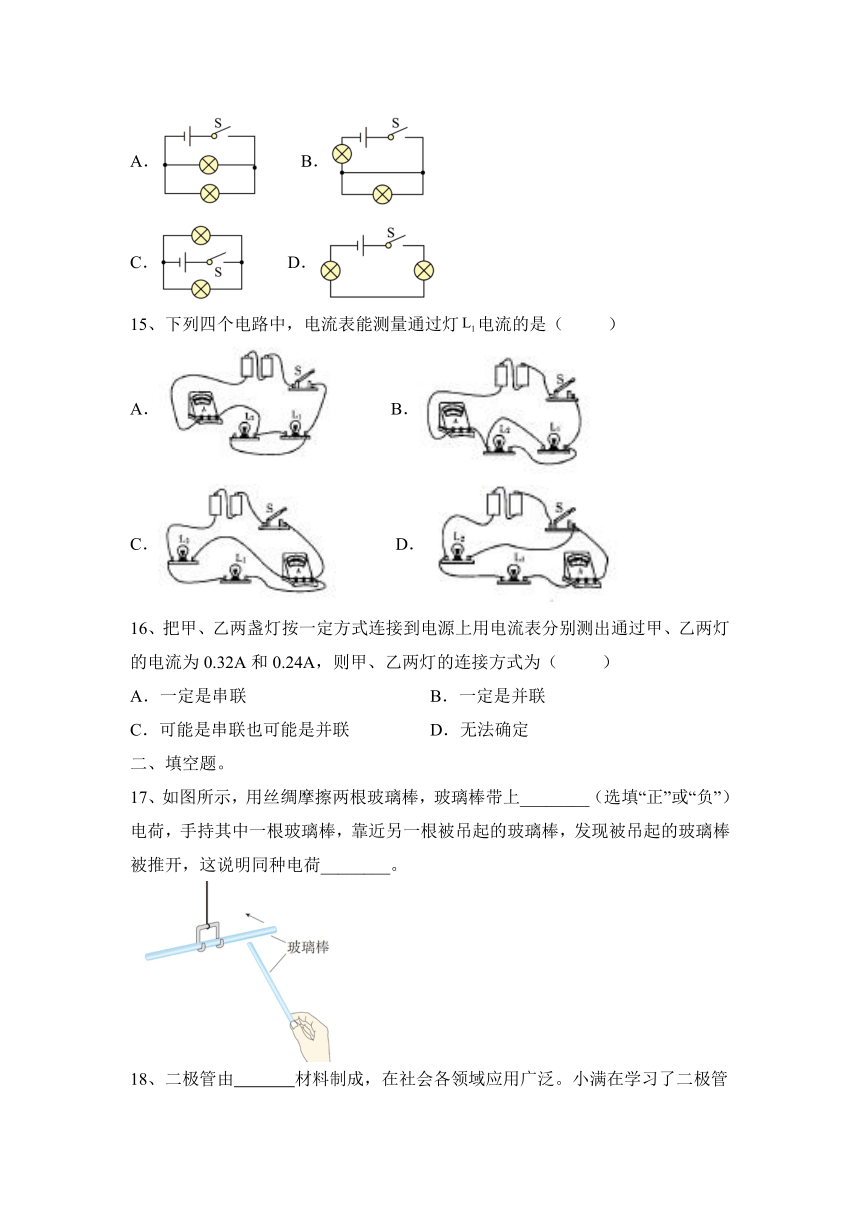

14、如图所示的四个电路中，当开关S闭合后，两个灯泡为串联关系的是（ ）
A． B．
C． D．
15、下列四个电路中，电流表能测量通过灯电流的是（ ）
A． B．
C． D．
16、把甲、乙两盏灯按一定方式连接到电源上用电流表分别测出通过甲、乙两灯的电流为0.32A和0.24A，则甲、乙两灯的连接方式为（ ）
A．一定是串联 B．一定是并联
C．可能是串联也可能是并联 D．无法确定
二、填空题。
17、如图所示，用丝绸摩擦两根玻璃棒，玻璃棒带上________（选填“正”或“负”）电荷，手持其中一根玻璃棒，靠近另一根被吊起的玻璃棒，发现被吊起的玻璃棒被推开，这说明同种电荷________。

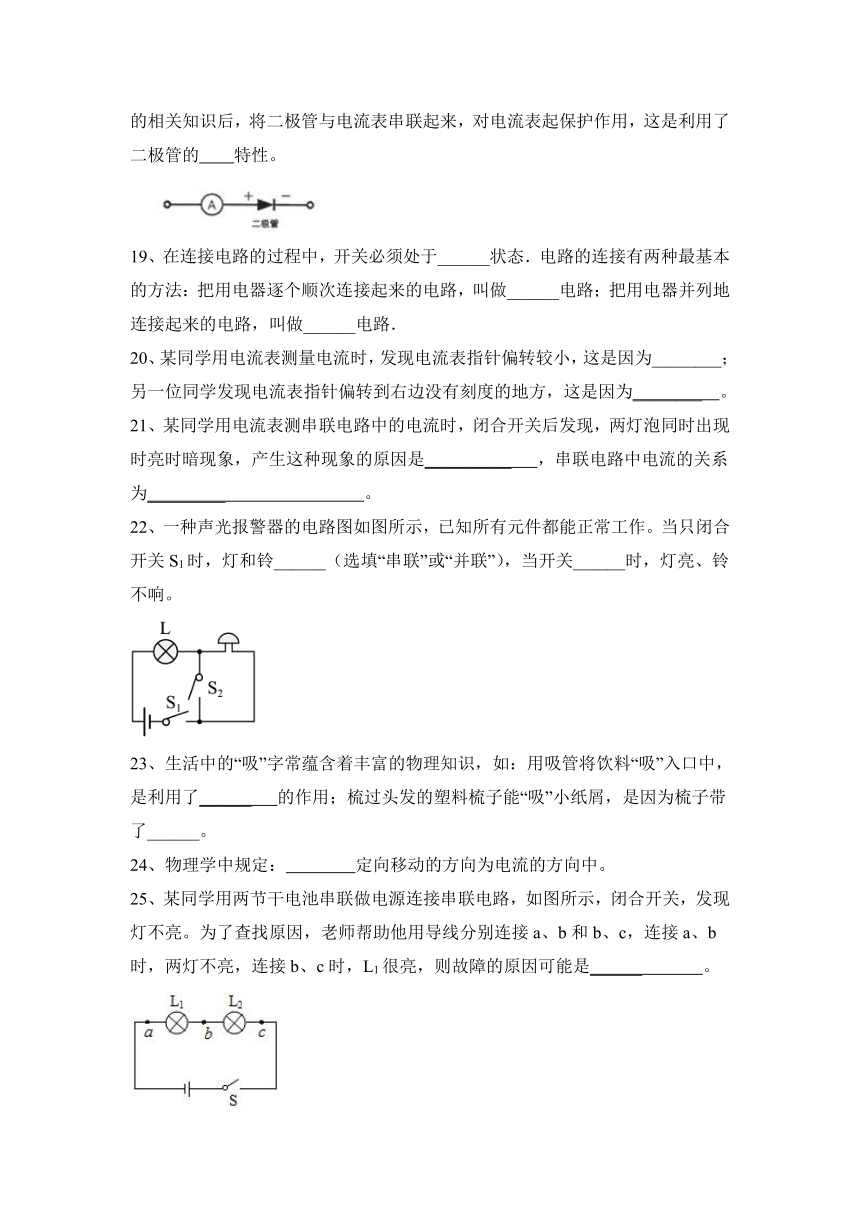

18、二极管由 材料制成，在社会各领域应用广泛。小满在学习了二极管的相关知识后，将二极管与电流表串联起来，对电流表起保护作用，这是利用了二极管的 特性。
19、在连接电路的过程中，开关必须处于______状态．电路的连接有两种最基本的方法：把用电器逐个顺次连接起来的电路，叫做______电路；把用电器并列地连接起来的电路，叫做______电路．
20、某同学用电流表测量电流时，发现电流表指针偏转较小，这是因为________；另一位同学发现电流表指针偏转到右边没有刻度的地方，这是因为________ 。
21、某同学用电流表测串联电路中的电流时，闭合开关后发现，两灯泡同时出现时亮时暗现象，产生这种现象的原因是__________ ，串联电路中电流的关系为_________ 。
22、一种声光报警器的电路图如图所示，已知所有元件都能正常工作。当只闭合开关S1时，灯和铃______（选填“串联”或“并联”），当开关______时，灯亮、铃不响。
23、生活中的“吸”字常蕴含着丰富的物理知识，如：用吸管将饮料“吸”入口中，是利用了______ 的作用；梳过头发的塑料梳子能“吸”小纸屑，是因为梳子带了______。
24、物理学中规定： 定向移动的方向为电流的方向中。
25、某同学用两节干电池串联做电源连接串联电路，如图所示，闭合开关，发现灯不亮。为了查找原因，老师帮助他用导线分别连接a、b和b、c，连接a、b时，两灯不亮，连接b、c时，L1很亮，则故障的原因可能是______ 。
三、作图题。
26、请根据图甲电路图，连接好图乙实物电路。（_____）
四、实验题。
27、我们学习了电路知识，现有两个小灯泡和相应的电器元件，怎样连接它们都亮起来？请在图中的虚线框内画出你所设计的两种不同的完整电路图，要求用规定的电路元件符号。
【评估】
（1）正确连接电路后闭合开关，灯泡不亮。请在表格中填写简单的检修方法。
故障现象 可能原因 检修方法
灯泡不亮 示例：灯泡的灯丝断了 换灯泡
电路中的导线断了
电池没电了
（2）如图丙所示，它们的电路连接情况不可见，闭合开关，两个小灯泡同时发光；断开开关，两个小灯泡同时熄灭，不借助其他器材。请设计一个简单的方法，判断它们是串联还是并联。
28、小明用如图所示的电路图来探究串联电路的电流规律：
（1）根据电路图连接电路时，开关应该_______；
（2）依次将电流表接入a、b、c三处，记录电流表的示数如表所示：
位置 a b c
电流表的示数I/A 0.32 0.32 0.32
根据表格中的数据，可知小明实验中电流表应该选用的量程为_______A，为了得到可靠的结论，接下来他应该_____________________或增加电池的个数再做几次实验。
五、计算类综合题。
29、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
(1)电流表A2和A3的示数。
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7 A和0.3 A，电流表A1的示数。
(3)若将S1、S2和S3同时闭合会发生什么现象？
2022—2023学年物理人教版九年级全一册第十五章 电流和电路 培优强化题含答案
第十五章 电流和电路
一、选择题。
1、钠原子核中有11个质子，12个中子，在带一个单位正电荷的钠离子中，原子核外的电子共有( )
A. 10个 B. 11个 C. 12个 D. 1个
【答案】A
2、当开关闭合后灯泡发光，下列说法中正确的是（ ）
A.灯泡发光时，化学能转化为内能
B.闭合开关就是日常生活中讲的“关灯”
C.断开开关就是日常生活中讲的“开灯”
D.灯泡发光时消耗了电能
【答案】D
3、由一个电源、两个小灯泡、一个开关和若干导线组成的电路，当开关闭合时，两灯都亮，当开关断开时，下列说法正确的是（ ）
A．如果两灯都亮，则两灯一定是串联
B．如果两灯都不亮，则两灯一定是并联
C．如果只有一个灯亮则两灯一定是串联
D．如果只有一个灯亮则两灯一定是并联
【答案】D
4、关于如图所示电流表的使用，下列说法正确的是（ ）
A.电流表使用前需观察指针是否指零刻度线
B.电流必须从“-”接线柱流入，从“+”接线柱流出
C.电流表可以超量程使用
D.“0~0.6A”量程的分度值为0.1A
【答案】A
5、如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是（ ）
A．Ia=Id B．Ib=Ic C．Ia>Ib D．Id>Ic
【答案】B
*6、如图所示的电路图，电路正确而且有电流通过的是（　　）
A． B．
C． D．
【答案】D
7、在编织某种地毯时，编织过程中夹杂一些不锈钢丝，这是因为（ ）
A. 便地毯更好看 B. 使地毯更耐用
C. 使地毯更善于传热 D. 释放静电，便地毯不易沾上灰尘
【答案】D
8、如图所示的四个电路中，符合电路基本组成条件且连接正确的是（ ）
A． B．
C．D．
【答案】C
9、抽油烟机装有照明灯和排气扇。使用中，有时需要它们单独工作，有时需要它们同时工作，如图所示的四个电路中，你认为符合上述要求的是（ ）
【答案】A
10、关于电流，下列说法中错误的是（ ）
A.电流是表示电流快慢的物理量
B.电流是表示电流强弱的物理量
C.电流的单位是安培，符号是“A”
D.电流的符号是“I”，单位可以用毫安，也可以用微安
【答案】A
11、如图甲所示，当开关S闭合时，两只电流表的指针均如图乙所示，则电灯L1中的电流是（ ）
A．2.3 A B．0.46 A C．2.76 A D．1.84 A
【答案】D
12、如图所示，用一个带正电的物体a去接触不带电的验电器的金属球b时，金属球b也带上正电，则下列说法正确的是（　　）
A. a上的一些电子转移到b上，瞬时电流方向b→a
B. b上的一些电子转移到a上，瞬时电流方向a→b
C. b上的一些电子转移到a上，瞬时电流方向b→a
D. a上的一些电子转移到b上，瞬时电流方向a→b
【答案】B
13、在下图所示的四个电路图中，闭合开关S后，电路能正常工作的是（ ）
A．B．
C．D．
【答案】C
14、如图所示的四个电路中，当开关S闭合后，两个灯泡为串联关系的是（ ）
A． B．
C． D．
【答案】D
15、下列四个电路中，电流表能测量通过灯电流的是（ ）
A． B．
C． D．
【答案】D
16、把甲、乙两盏灯按一定方式连接到电源上用电流表分别测出通过甲、乙两灯的电流为0.32A和0.24A，则甲、乙两灯的连接方式为（ ）
A．一定是串联 B．一定是并联
C．可能是串联也可能是并联 D．无法确定
【答案】B
二、填空题。
17、如图所示，用丝绸摩擦两根玻璃棒，玻璃棒带上________（选填“正”或“负”）电荷，手持其中一根玻璃棒，靠近另一根被吊起的玻璃棒，发现被吊起的玻璃棒被推开，这说明同种电荷________。
【答案】正 相互排斥
18、二极管由 材料制成，在社会各领域应用广泛。小满在学习了二极管的相关知识后，将二极管与电流表串联起来，对电流表起保护作用，这是利用了二极管的 特性。
【答案】半导体 单向导电
19、在连接电路的过程中，开关必须处于______状态．电路的连接有两种最基本的方法：把用电器逐个顺次连接起来的电路，叫做______电路；把用电器并列地连接起来的电路，叫做______电路．
【答案】断开 串联 并联
20、某同学用电流表测量电流时，发现电流表指针偏转较小，这是因为________；另一位同学发现电流表指针偏转到右边没有刻度的地方，这是因为________ 。
【答案】电流表量程选大了 电流表量程选小了
21、某同学用电流表测串联电路中的电流时，闭合开关后发现，两灯泡同时出现时亮时暗现象，产生这种现象的原因是__________ ，串联电路中电流的关系为_________ 。
【答案】电路接触不良 串联电路各处电流相等
22、一种声光报警器的电路图如图所示，已知所有元件都能正常工作。当只闭合开关S1时，灯和铃______（选填“串联”或“并联”），当开关______时，灯亮、铃不响。
【答案】串联 S1、S2同时闭合
23、生活中的“吸”字常蕴含着丰富的物理知识，如：用吸管将饮料“吸”入口中，是利用了______ 的作用；梳过头发的塑料梳子能“吸”小纸屑，是因为梳子带了______。
【答案】大气压 电荷
24、物理学中规定： 定向移动的方向为电流的方向中。
【答案】正
25、某同学用两节干电池串联做电源连接串联电路，如图所示，闭合开关，发现灯不亮。为了查找原因，老师帮助他用导线分别连接a、b和b、c，连接a、b时，两灯不亮，连接b、c时，L1很亮，则故障的原因可能是______ 。
【答案】L2断路
三、作图题。
26、请根据图甲电路图，连接好图乙实物电路。（_____）
【答案】如图所示：
四、实验题。
27、我们学习了电路知识，现有两个小灯泡和相应的电器元件，怎样连接它们都亮起来？请在图中的虚线框内画出你所设计的两种不同的完整电路图，要求用规定的电路元件符号。
【评估】
（1）正确连接电路后闭合开关，灯泡不亮。请在表格中填写简单的检修方法。
故障现象 可能原因 检修方法
灯泡不亮 示例：灯泡的灯丝断了 换灯泡
电路中的导线断了
电池没电了
（2）如图丙所示，它们的电路连接情况不可见，闭合开关，两个小灯泡同时发光；断开开关，两个小灯泡同时熄灭，不借助其他器材。请设计一个简单的方法，判断它们是串联还是并联。
【答案】如图所示；
（1）换导线；换电池；
（2）闭合开关，拧下其中的一个灯泡。若另一个灯仍亮，则两灯为并联；若另一个灯也熄灭，则两灯为串联。
28、小明用如图所示的电路图来探究串联电路的电流规律：
（1）根据电路图连接电路时，开关应该_______；
（2）依次将电流表接入a、b、c三处，记录电流表的示数如表所示：
位置 a b c
电流表的示数I/A 0.32 0.32 0.32
根据表格中的数据，可知小明实验中电流表应该选用的量程为_______A，为了得到可靠的结论，接下来他应该_____________________或增加电池的个数再做几次实验。
【答案】（1）断开
（2）0～0.6 换用不同规格的灯泡
五、计算类综合题。
29、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
(1)电流表A2和A3的示数。
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7 A和0.3 A，电流表A1的示数。
(3)若将S1、S2和S3同时闭合会发生什么现象？
【详解】 (1)根据电路图可知，当S1闭合、S2和S3都断开时，L1、L2串联，电流表A1和A2都测量电路中的电流，电流表A1的示数如图乙所示，该电流表选用小量程，分度值为0.02 A，则A1的示数为0.1 A，因串联电路中电流处处相等，故电流表A1和A2的示数相等，都等于0.1 A；电流表A3处于断路状态，因此其示数为0 A；
(2)当S2和S3闭合、S1断开时，两灯并联，电流表A3测干路电流，A1、A2分别测L2和L1支路的电流，
因并联电路中干路电流等于各支路电流之和，
所以当S2和S3闭合、S1断开时，电流表A1的示数：IA1＝IA3－IA2＝0.7 A－0.3 A＝0.4 A；
(3)当S1、S2和S3同时闭合时，电流从电源正极流出，直接从S3、S1回到电源负极，故发生电源短路，电源将被烧坏。
