三视图[上学期]

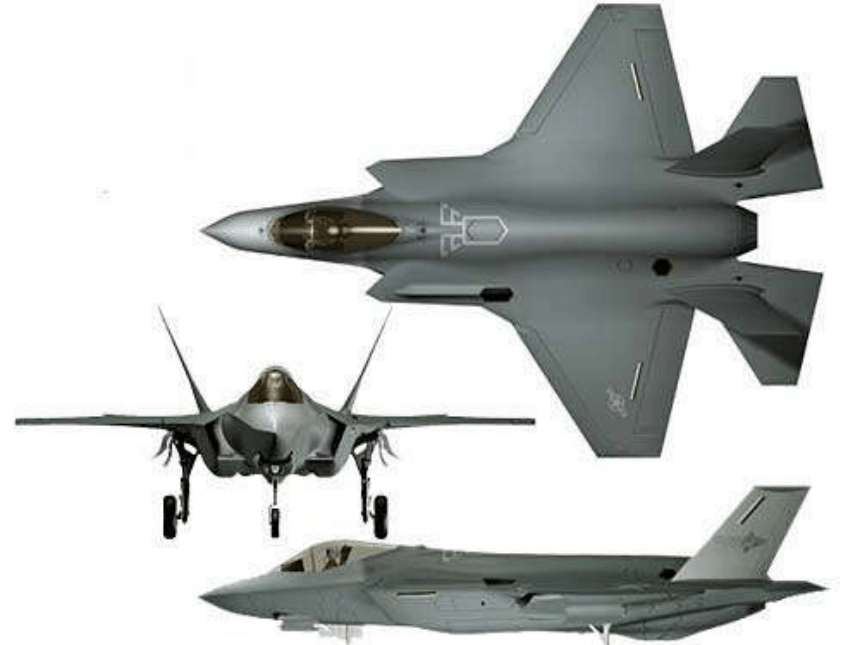

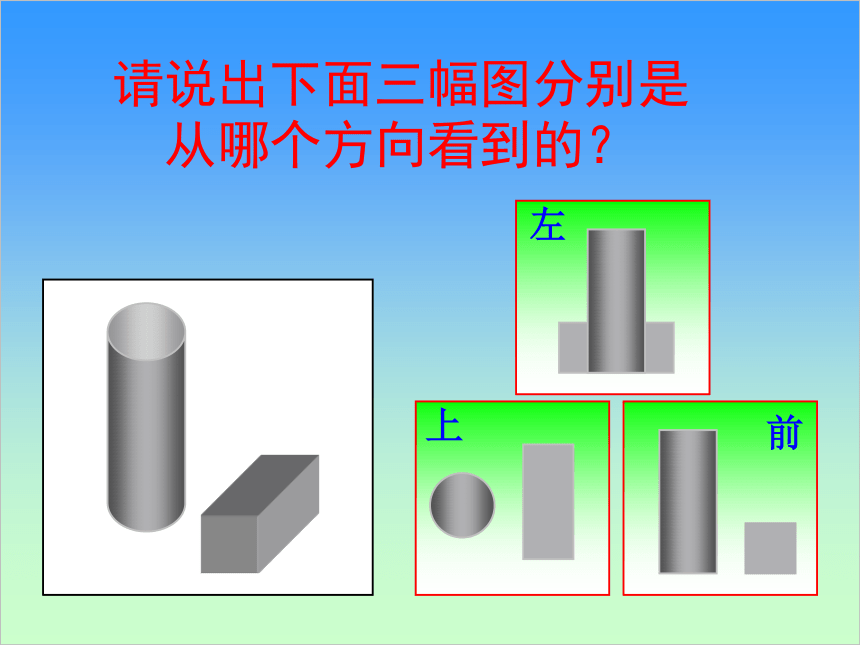

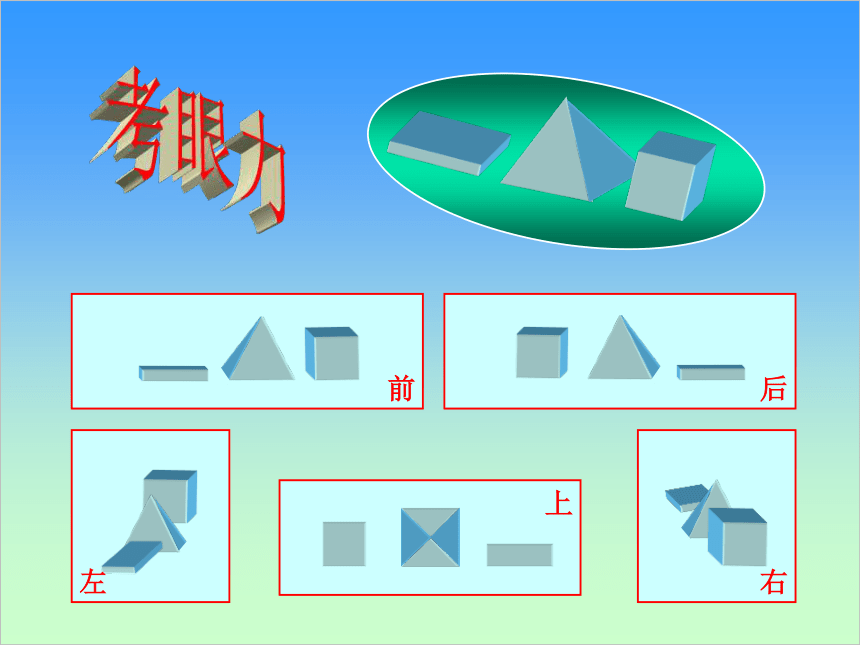

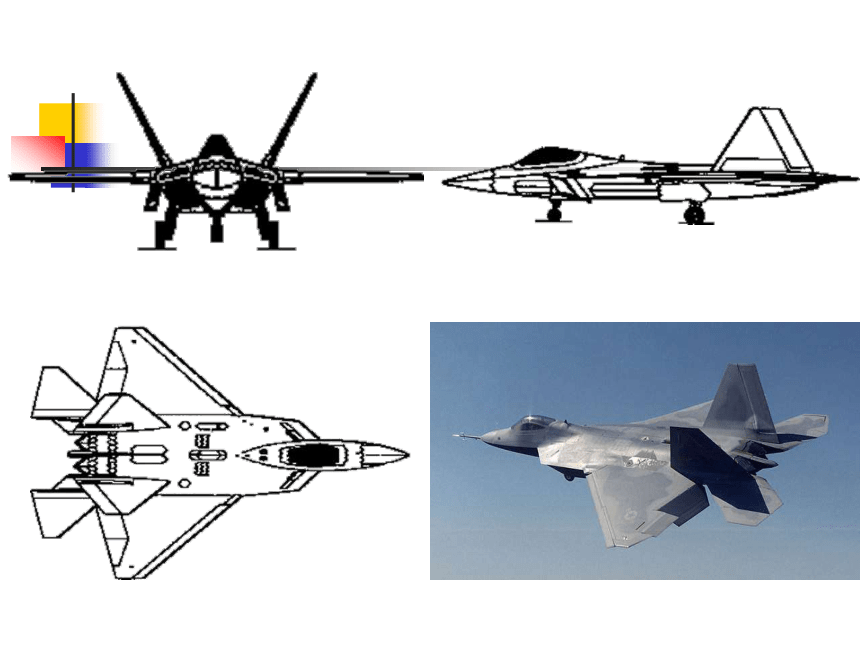

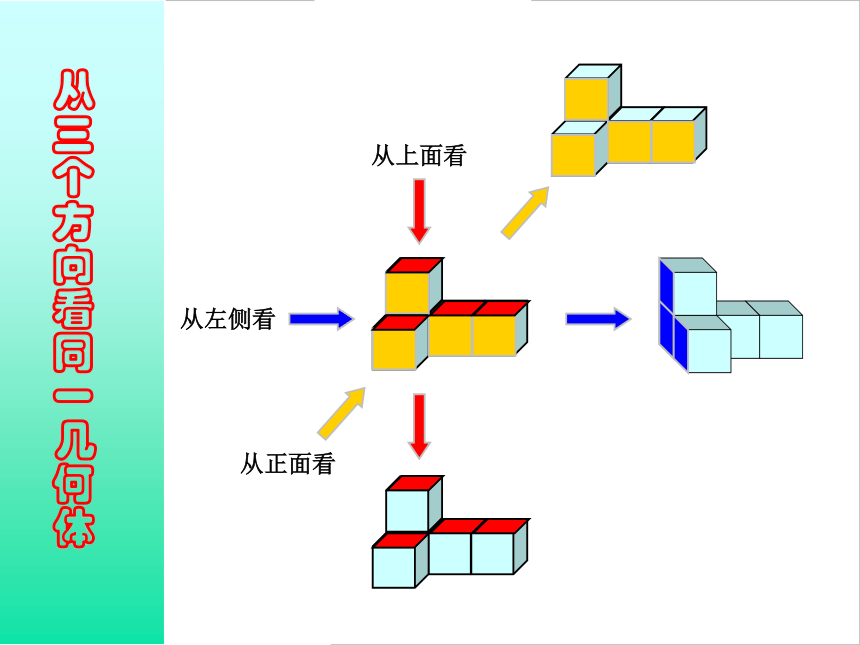

课件33张PPT。 从不同方向看 从侧面看从上面看从正面看 从不同方向看 从前面看从右面看从左面看从后面看考眼力前后左上右左上前请说出下面三幅图分别是从哪个方向看到的？从左侧看从正面看从上面看从三个方向看同一几何体 主视图左视图俯视图从正面看到的图叫主视图从左侧看到的图叫

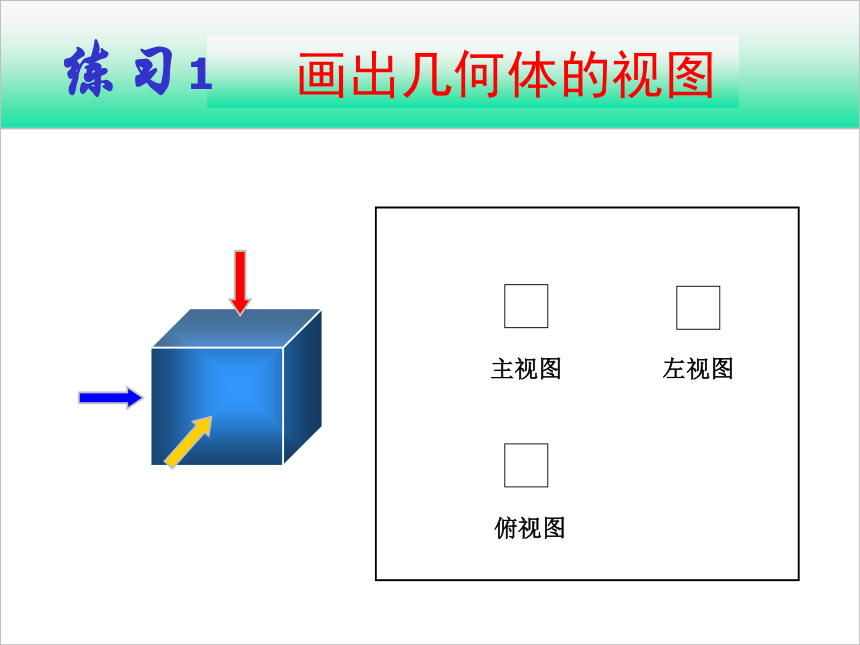

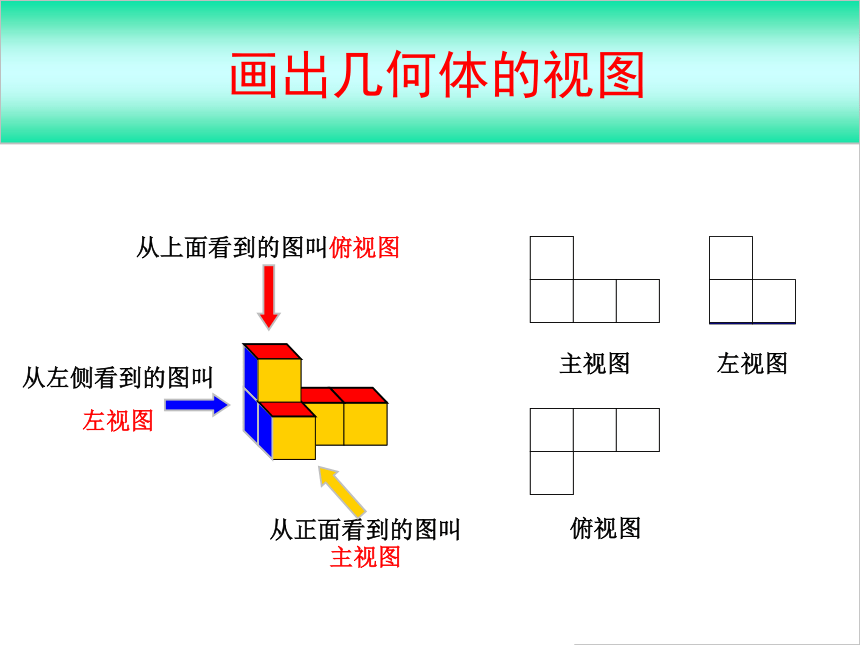

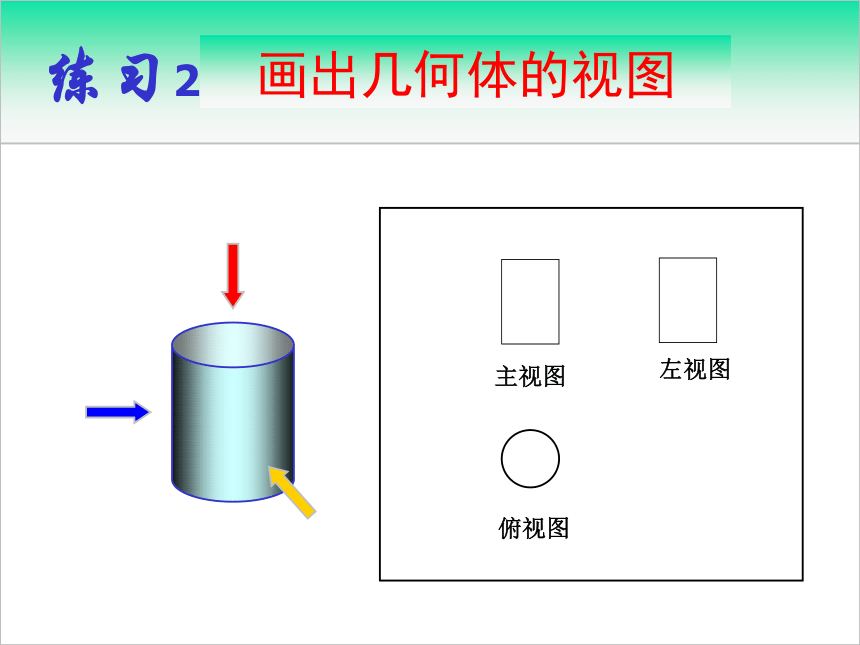

左视图从上面看到的图叫俯视图画出几何体的视图 画出几何体的视图主视图左视图俯视图练习1画出几何体的视图 练习2俯视图左视图主视图主视图左视图俯视图小结正方形正方形正方形矩形矩形矩形矩形矩形圆圆圆圆圆圆等腰三角形等腰三角形等腰梯形等腰梯形从正面看从上面看从左面看画出下面几何体的主视图、左视图与俯视图主视图左视图俯视图遵循从下层向上层、从左边到右边的
原则一层一层的画。做一做
将下面四个正方体摆放在一起
有几种不同摆放方法？摆放方式及视图举例⑴⑵摆放方式及视图举例ABC（　　）（　　 ）（　　）AAB考考你俯视图左视图正视图ABC（　　）（　　）（　　）BCB2 1 5 4 3行驶过程演示行驶过程演示主视图左视图俯视图分别画出图中几何体的主视图、左视图和 俯视图。比一比遵循从下层向上层、从左边到右边的

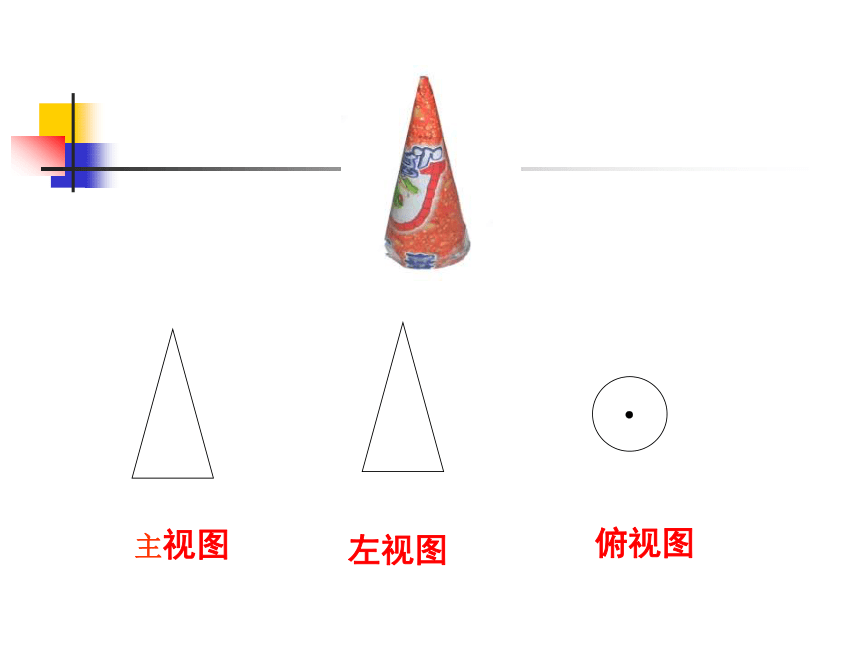

原则一层一层的画。画出下面几何体的主视图、左视图与俯视图主视图左视图俯视图再比一比动动脑如图是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出这个几何体的主视图和左视图。试一试如图所示的是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出相应几何体的主视图和左视图。 主视图左视图再试一试如图所示的是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出相应几何体的主视图和左视图。主视图左视图如图所示的是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出相应几何体的主视图和左视图。 主视图左视图再试一试2用小立方块搭出符合下列三视图的几何体：主视图左视图俯视图展开你的想象力考考你用小立方块搭一个几何体，使得它的主视图和俯视图如图所示，这样的几何体只有一种吗？它最少需要多少个小立方块？最多需要多少个立方块？主视图俯视图1至少有一个地方是2块，其它一块；至多每个地方都2块。至少有一个地方是3块，其它1块；至多每个地方都3块。小结正方形正方形正方形矩形矩形矩形矩形矩形圆圆圆圆圆圆等腰三角形等腰三角形等腰梯形等腰梯形
