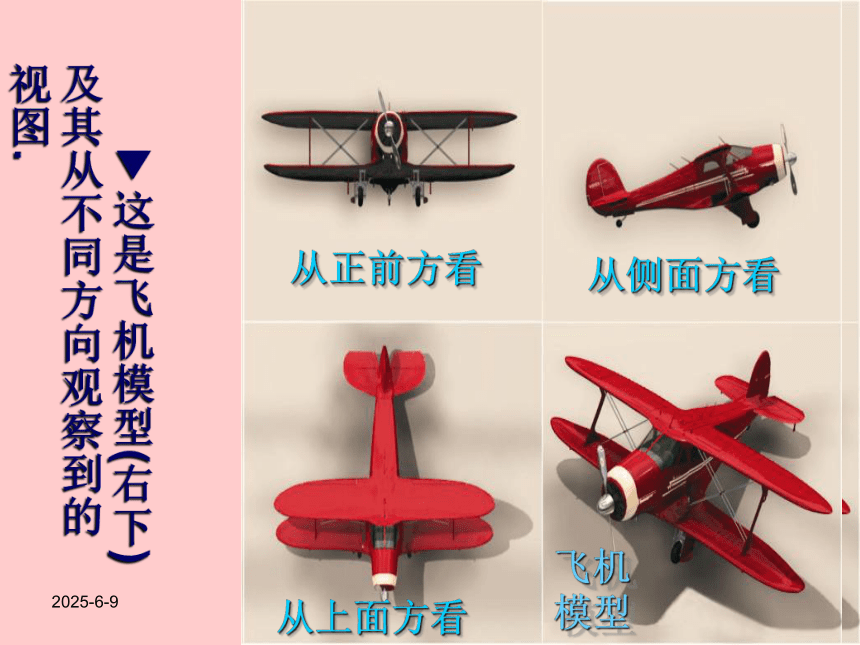

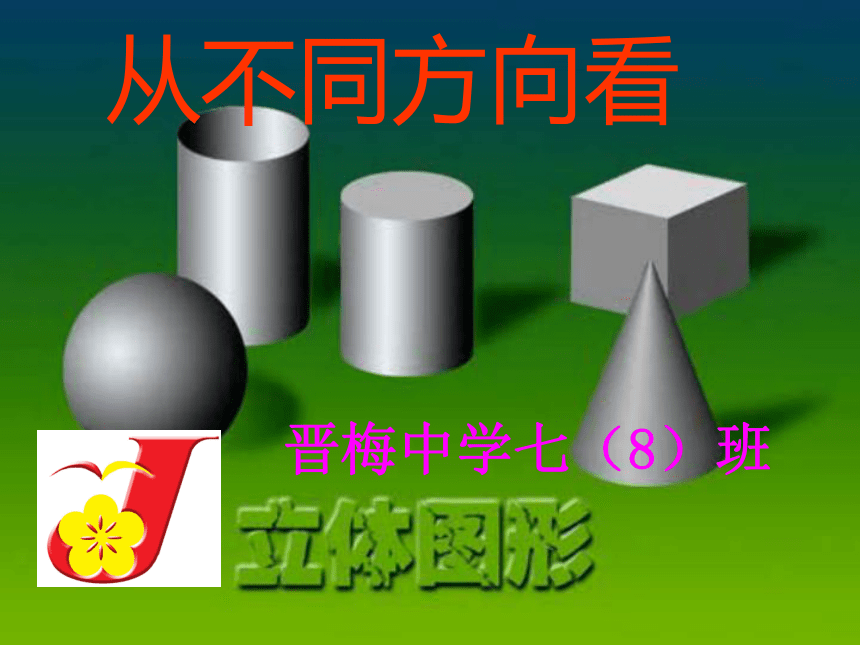

课件49张PPT。2019/3/16黄梅县晋梅中学1晋梅中学七（8）班 从不同方向看 2019/3/16黄梅县晋梅中学2横看成岭侧成峰,远近高低各不同.2019/3/16黄梅县晋梅中学3 ▼这是飞机模型(右下)及其从不同方向观察到的视图.飞机

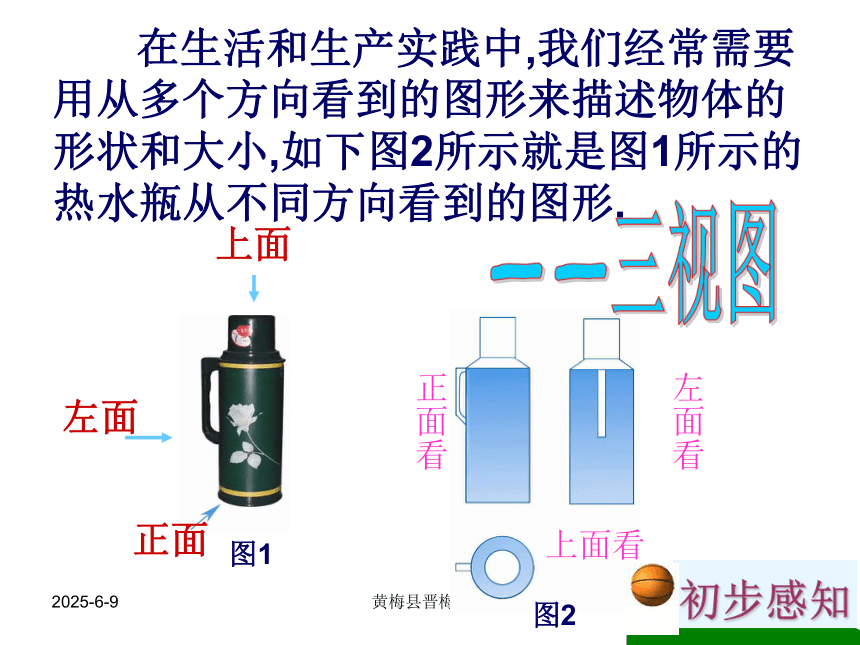

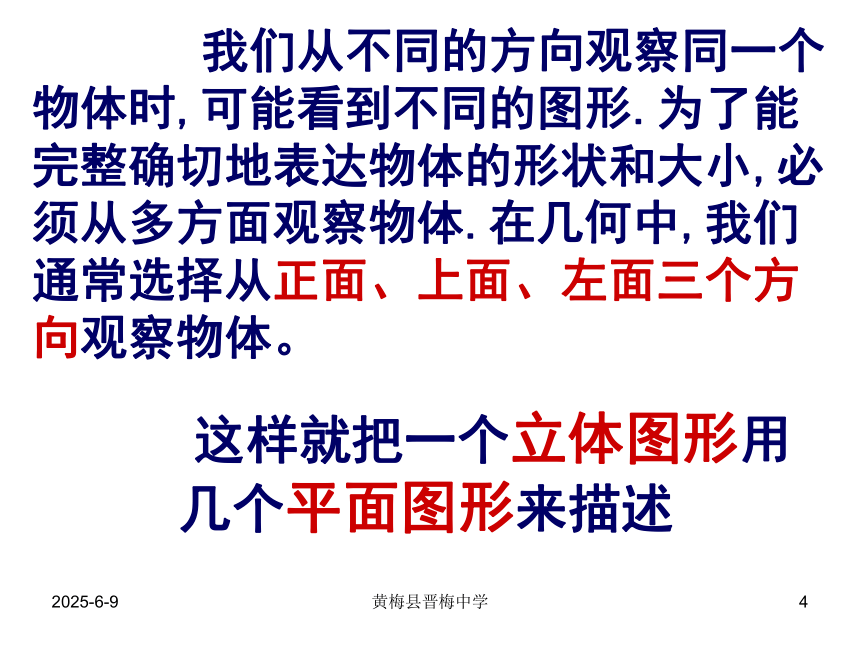

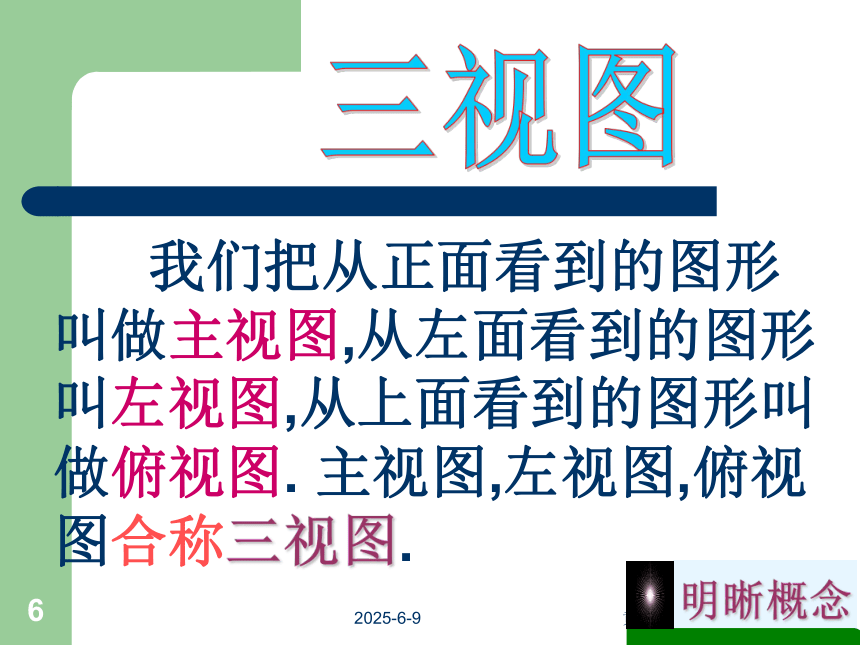

模型2019/3/16黄梅县晋梅中学4 我们从不同的方向观察同一个物体时,可能看到不同的图形.为了能完整确切地表达物体的形状和大小,必须从多方面观察物体.在几何中,我们通常选择从正面、上面、左面三个方向观察物体。 这样就把一个立体图形用
几个平面图形来描述2019/3/16黄梅县晋梅中学5图2图1 在生活和生产实践中,我们经常需要用从多个方向看到的图形来描述物体的形状和大小,如下图2所示就是图1所示的热水瓶从不同方向看到的图形.左面正面上面——三视图正面看左面看上面看2019/3/16黄梅县晋梅中学6 我们把从正面看到的图形叫做主视图,从左面看到的图形叫左视图,从上面看到的图形叫做俯视图. 主视图,左视图,俯视图合称三视图.三视图2019/3/16黄梅县晋梅中学7主视图左视图俯视图正方体的三视图都是正方形正方体2019/3/16黄梅县晋梅中学8主视图左视图俯视图圆柱圆柱的主视图和左视图都是长方形，俯视图是圆。2019/3/16黄梅县晋梅中学9四棱锥四棱锥的三视图下图主视图左视图俯视图2019/3/16黄梅县晋梅中学10圆锥球体2019/3/16黄梅县晋梅中学11正六棱柱侧视图.× 2019/3/16黄梅县晋梅中学122019/3/16黄梅县晋梅中学13 从不同方向看 2019/3/16黄梅县晋梅中学14从前面看从右面看从左面看从后面看2019/3/16黄梅县晋梅中学15考眼力前后左上右2019/3/16黄梅县晋梅中学16左上前请说出下面三幅图分别是从哪个方向看到的？2019/3/16黄梅县晋梅中学17从左侧看从正面看从上面看从三个方向看同一几何体 2019/3/16黄梅县晋梅中学18主视图左视图俯视图从正面看到的图叫主视图从左侧看到的图叫

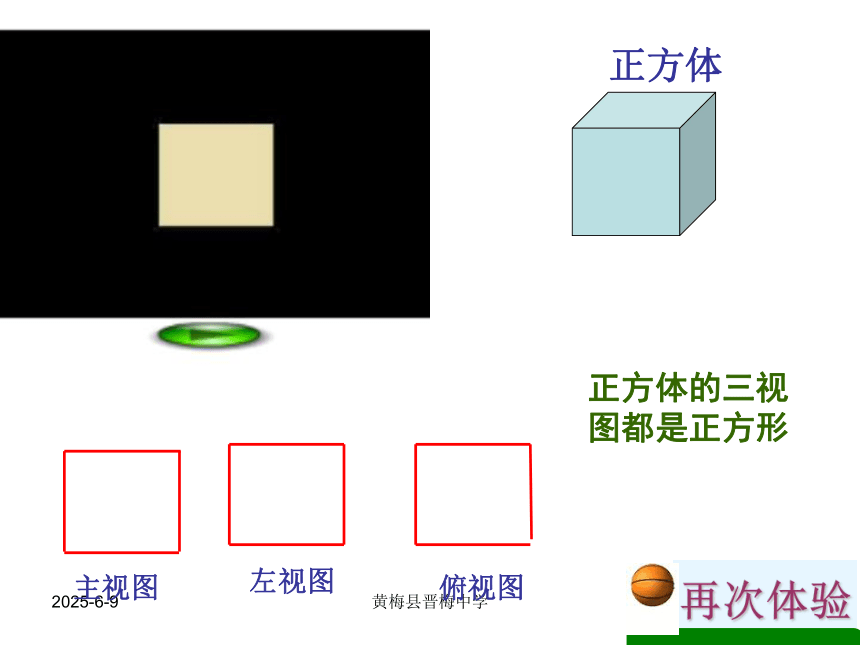

左视图从上面看到的图叫俯视图画出几何体的视图2019/3/16黄梅县晋梅中学19 画出几何体的视图主视图左视图俯视图练习12019/3/16黄梅县晋梅中学20画出几何体的视图 练习22019/3/16黄梅县晋梅中学21俯视图左视图主视图2019/3/16黄梅县晋梅中学222019/3/16黄梅县晋梅中学23 说出圆锥、球的三视图各是什么图形.说一说2019/3/16黄梅县晋梅中学24小结正方形正方形正方形矩形矩形矩形矩形矩形圆圆圆圆圆等腰三角形等腰三角形2019/3/16黄梅县晋梅中学25做一做

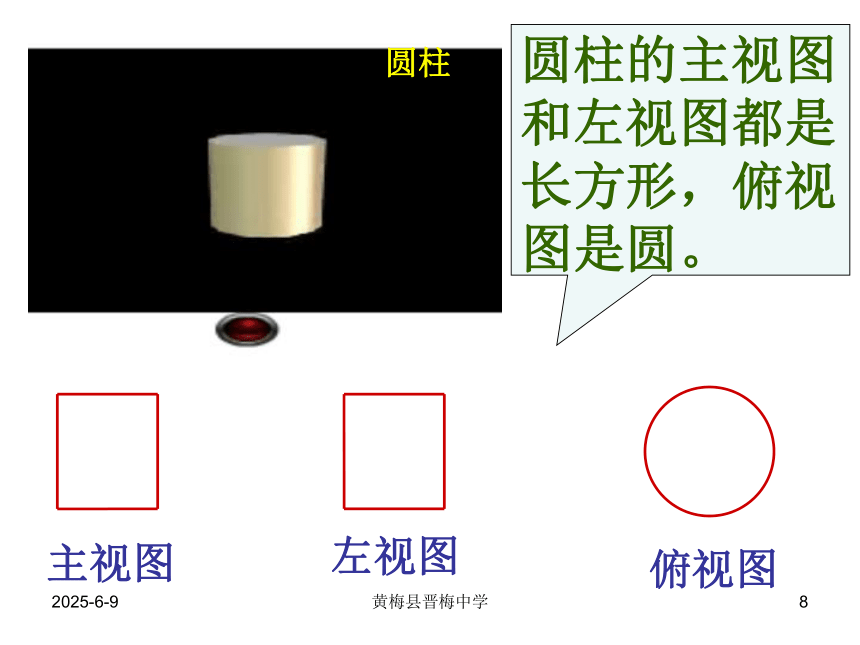

将下面四个正方体摆放在一起
有几种不同摆放方法？2019/3/16黄梅县晋梅中学26摆放方式及视图举例⑴⑵2019/3/16黄梅县晋梅中学27摆放方式及视图举例2019/3/16黄梅县晋梅中学28ABC（ ）（ ）（ ）AAB考考你2019/3/16黄梅县晋梅中学29俯视图左视图正视图ABC（ ）（ ）（ ）BCB2019/3/16黄梅县晋梅中学30从正面看从上面看从左面看画出下面几何体的主视图、左视图与俯视图主视图左视图俯视图遵循从下层向上层、从左边到右边的

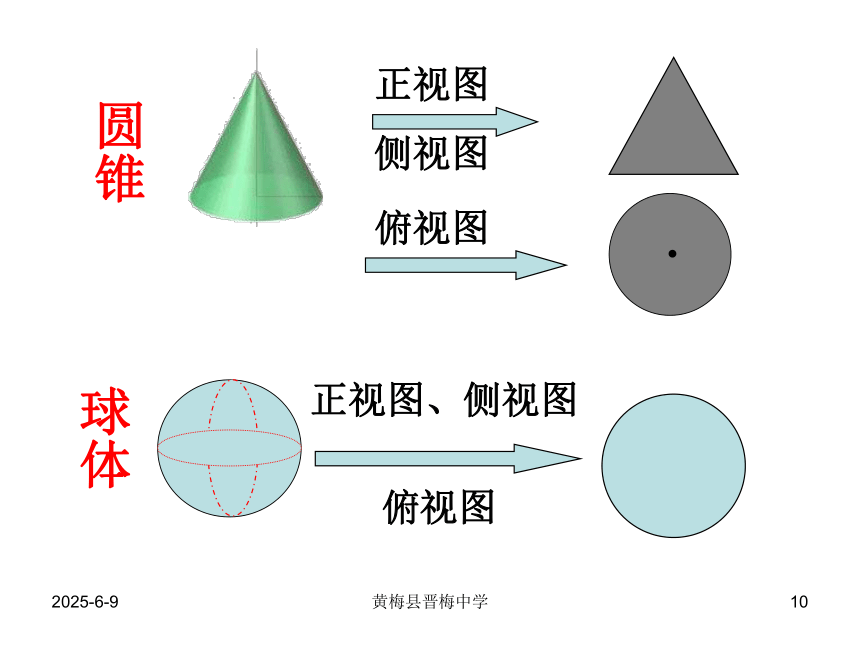

原则一层一层的画。2019/3/16黄梅县晋梅中学31主视图左视图俯视图分别画出图中几何体的主视图、左视图和 俯视图。比一比遵循从下层向上层、从左边到右边的

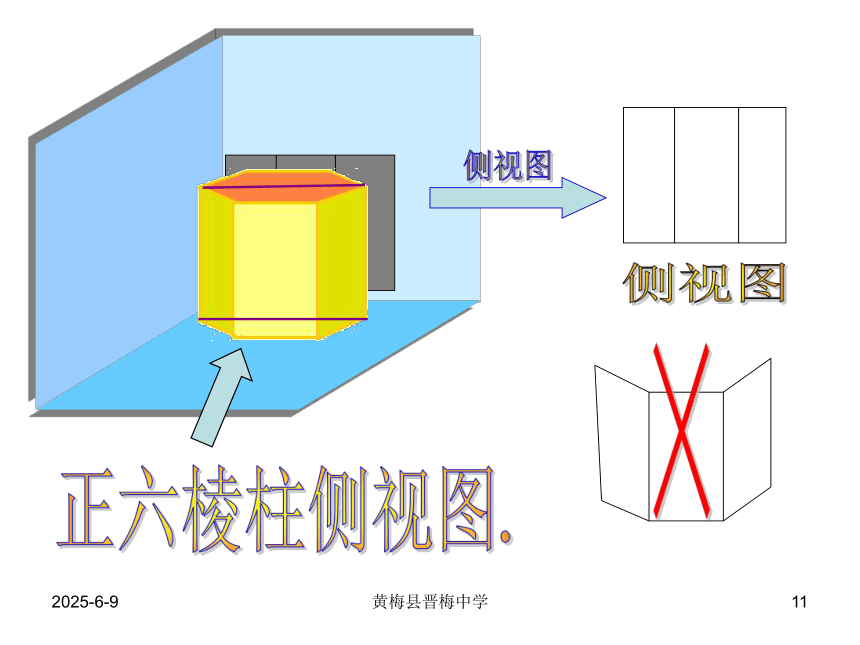

原则一层一层的画。2019/3/16黄梅县晋梅中学32由5个相同的小立方块搭成的几何体如图所示,请画出它的三视图:左视图俯视图主视图解: 所求三视图如图画一画主视方向2019/3/16黄梅县晋梅中学33上题作如下变化（如图所示）,请画出它的三视图:左视图俯视图主视图解: 所求三视图如图变一变主视方向2019/3/16黄梅县晋梅中学34解: 所求三视图如图：再变一次主视方向2019/3/16黄梅县晋梅中学35动动脑如图是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出这个几何体的主视图和左视图。2019/3/16黄梅县晋梅中学36如图所示的是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出相应几何体的主视图和左视图。 主视图左视图再试一试22019/3/16黄梅县晋梅中学37再试一试如图所示的是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出相应几何体的主视图和左视图。主视图左视图2019/3/16黄梅县晋梅中学38 1.一个直六棱柱和长方体如图所示放置.你能说出下面(a),(b),(c)三个视图分别是从哪个方向看到的吗?( 第1题 )(a) (b) (c)2.用4个小立方块搭成的几何体如图.请画出它的三视图.( 第2题 )2019/3/16黄梅县晋梅中学39( 第4题 )( 第3题 )3.一个圆柱如图,从正面看到的是什么图形?从上面看到的是什么图形?从左面看到的是什么图形?4.由5个相同的小立方块搭成如图所示的几何体.请画出它的三视图.2019/3/16黄梅县晋梅中学402 1 5 4 32019/3/16黄梅县晋梅中学41行驶过程演示2019/3/16黄梅县晋梅中学42画出下面几何体的主视图、左视图与俯视图主视图左视图俯视图再比一比2019/3/16黄梅县晋梅中学43动动脑如图是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出这个几何体的主视图和左视图。2019/3/16黄梅县晋梅中学44试一试如图所示的是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出相应几何体的主视图和左视图。 主视图左视图2019/3/16黄梅县晋梅中学45再试一试如图所示的是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出相应几何体的主视图和左视图。主视图左视图2019/3/16黄梅县晋梅中学46如图所示的是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出相应几何体的主视图和左视图。 主视图左视图再试一试22019/3/16黄梅县晋梅中学47用小立方块搭出符合下列三视图的几何体：主视图左视图俯视图展开你的想象力2019/3/16黄梅县晋梅中学48 平面图看到了什么画什么 平面图 平面图2019/3/16黄梅县晋梅中学49作业：

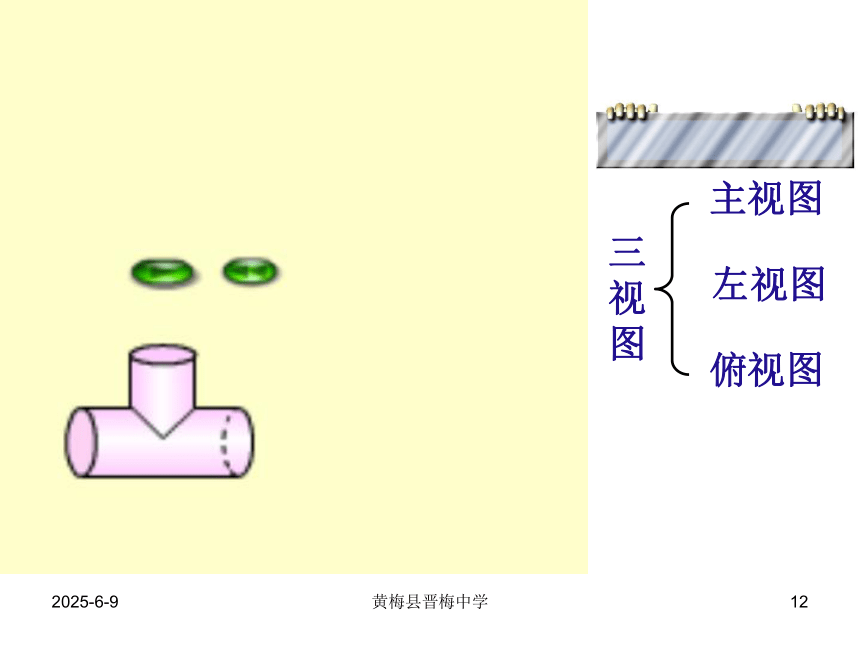

课本P118(4) 祝同学们学习进步！
模型2019/3/16黄梅县晋梅中学4 我们从不同的方向观察同一个物体时,可能看到不同的图形.为了能完整确切地表达物体的形状和大小,必须从多方面观察物体.在几何中,我们通常选择从正面、上面、左面三个方向观察物体。 这样就把一个立体图形用
几个平面图形来描述2019/3/16黄梅县晋梅中学5图2图1 在生活和生产实践中,我们经常需要用从多个方向看到的图形来描述物体的形状和大小,如下图2所示就是图1所示的热水瓶从不同方向看到的图形.左面正面上面——三视图正面看左面看上面看2019/3/16黄梅县晋梅中学6 我们把从正面看到的图形叫做主视图,从左面看到的图形叫左视图,从上面看到的图形叫做俯视图. 主视图,左视图,俯视图合称三视图.三视图2019/3/16黄梅县晋梅中学7主视图左视图俯视图正方体的三视图都是正方形正方体2019/3/16黄梅县晋梅中学8主视图左视图俯视图圆柱圆柱的主视图和左视图都是长方形，俯视图是圆。2019/3/16黄梅县晋梅中学9四棱锥四棱锥的三视图下图主视图左视图俯视图2019/3/16黄梅县晋梅中学10圆锥球体2019/3/16黄梅县晋梅中学11正六棱柱侧视图.× 2019/3/16黄梅县晋梅中学122019/3/16黄梅县晋梅中学13 从不同方向看 2019/3/16黄梅县晋梅中学14从前面看从右面看从左面看从后面看2019/3/16黄梅县晋梅中学15考眼力前后左上右2019/3/16黄梅县晋梅中学16左上前请说出下面三幅图分别是从哪个方向看到的？2019/3/16黄梅县晋梅中学17从左侧看从正面看从上面看从三个方向看同一几何体 2019/3/16黄梅县晋梅中学18主视图左视图俯视图从正面看到的图叫主视图从左侧看到的图叫
左视图从上面看到的图叫俯视图画出几何体的视图2019/3/16黄梅县晋梅中学19 画出几何体的视图主视图左视图俯视图练习12019/3/16黄梅县晋梅中学20画出几何体的视图 练习22019/3/16黄梅县晋梅中学21俯视图左视图主视图2019/3/16黄梅县晋梅中学222019/3/16黄梅县晋梅中学23 说出圆锥、球的三视图各是什么图形.说一说2019/3/16黄梅县晋梅中学24小结正方形正方形正方形矩形矩形矩形矩形矩形圆圆圆圆圆等腰三角形等腰三角形2019/3/16黄梅县晋梅中学25做一做
将下面四个正方体摆放在一起
有几种不同摆放方法？2019/3/16黄梅县晋梅中学26摆放方式及视图举例⑴⑵2019/3/16黄梅县晋梅中学27摆放方式及视图举例2019/3/16黄梅县晋梅中学28ABC（ ）（ ）（ ）AAB考考你2019/3/16黄梅县晋梅中学29俯视图左视图正视图ABC（ ）（ ）（ ）BCB2019/3/16黄梅县晋梅中学30从正面看从上面看从左面看画出下面几何体的主视图、左视图与俯视图主视图左视图俯视图遵循从下层向上层、从左边到右边的
原则一层一层的画。2019/3/16黄梅县晋梅中学31主视图左视图俯视图分别画出图中几何体的主视图、左视图和 俯视图。比一比遵循从下层向上层、从左边到右边的
原则一层一层的画。2019/3/16黄梅县晋梅中学32由5个相同的小立方块搭成的几何体如图所示,请画出它的三视图:左视图俯视图主视图解: 所求三视图如图画一画主视方向2019/3/16黄梅县晋梅中学33上题作如下变化（如图所示）,请画出它的三视图:左视图俯视图主视图解: 所求三视图如图变一变主视方向2019/3/16黄梅县晋梅中学34解: 所求三视图如图：再变一次主视方向2019/3/16黄梅县晋梅中学35动动脑如图是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出这个几何体的主视图和左视图。2019/3/16黄梅县晋梅中学36如图所示的是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出相应几何体的主视图和左视图。 主视图左视图再试一试22019/3/16黄梅县晋梅中学37再试一试如图所示的是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出相应几何体的主视图和左视图。主视图左视图2019/3/16黄梅县晋梅中学38 1.一个直六棱柱和长方体如图所示放置.你能说出下面(a),(b),(c)三个视图分别是从哪个方向看到的吗?( 第1题 )(a) (b) (c)2.用4个小立方块搭成的几何体如图.请画出它的三视图.( 第2题 )2019/3/16黄梅县晋梅中学39( 第4题 )( 第3题 )3.一个圆柱如图,从正面看到的是什么图形?从上面看到的是什么图形?从左面看到的是什么图形?4.由5个相同的小立方块搭成如图所示的几何体.请画出它的三视图.2019/3/16黄梅县晋梅中学402 1 5 4 32019/3/16黄梅县晋梅中学41行驶过程演示2019/3/16黄梅县晋梅中学42画出下面几何体的主视图、左视图与俯视图主视图左视图俯视图再比一比2019/3/16黄梅县晋梅中学43动动脑如图是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出这个几何体的主视图和左视图。2019/3/16黄梅县晋梅中学44试一试如图所示的是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出相应几何体的主视图和左视图。 主视图左视图2019/3/16黄梅县晋梅中学45再试一试如图所示的是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出相应几何体的主视图和左视图。主视图左视图2019/3/16黄梅县晋梅中学46如图所示的是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出相应几何体的主视图和左视图。 主视图左视图再试一试22019/3/16黄梅县晋梅中学47用小立方块搭出符合下列三视图的几何体：主视图左视图俯视图展开你的想象力2019/3/16黄梅县晋梅中学48 平面图看到了什么画什么 平面图 平面图2019/3/16黄梅县晋梅中学49作业：
