三视图[上学期]

课件27张PPT。三视图横看成岭侧成峰，远近高低各不同。
不识庐山真面目，只缘身在此山中。
——苏轼横看成岭侧成峰，远近高低各不同。
不识庐山真面目，只缘身在此山中。

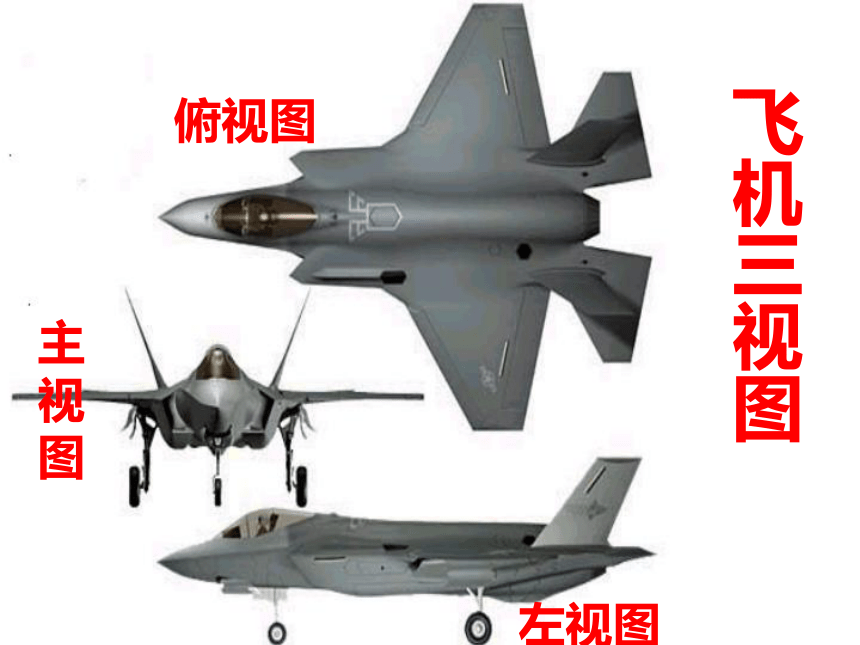

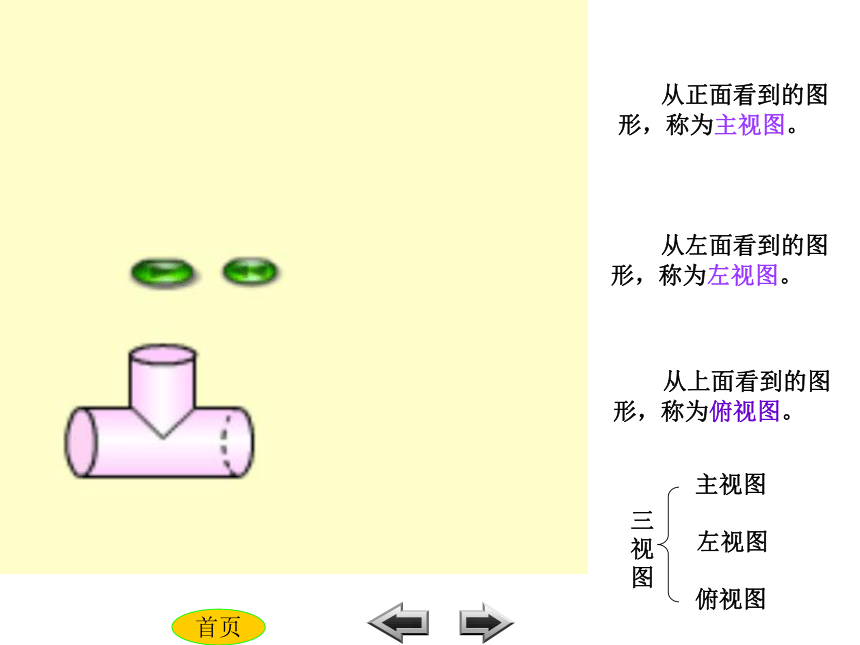

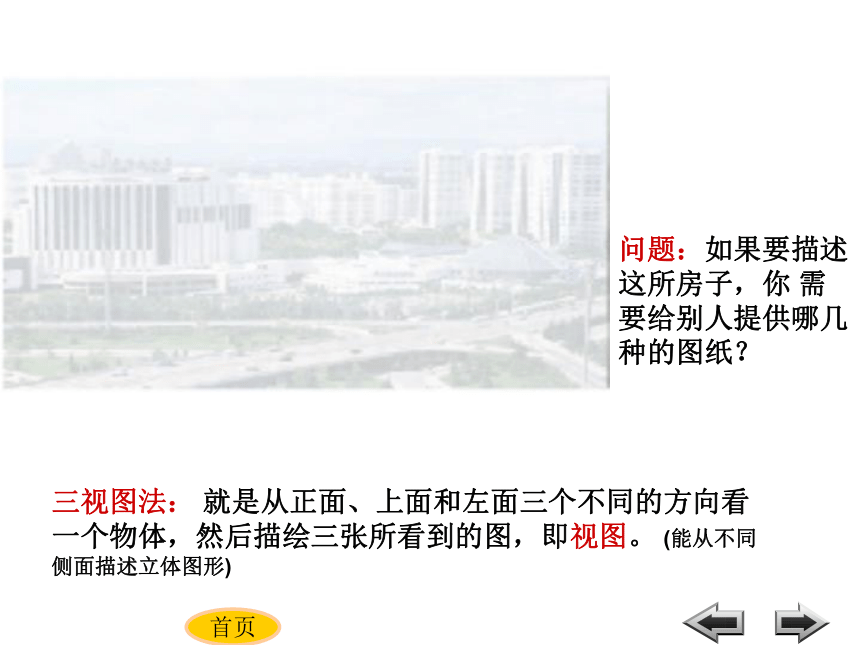

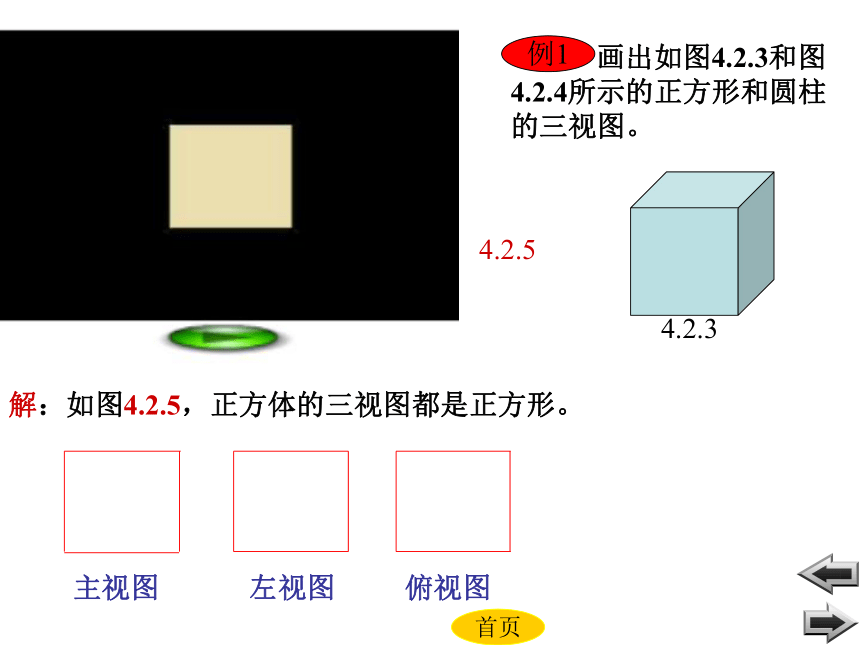

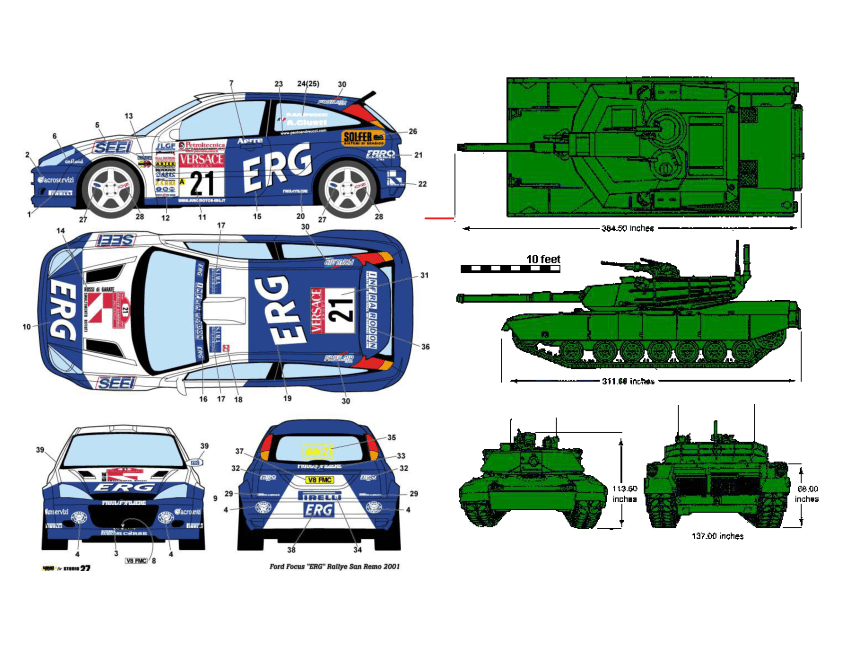

——苏轼请欣赏漫画并思考 ： 为什么会出现争执？ 漫画 “6”与“9” 问题：如果要描述这所房子，你 需要给别人提供哪几种的图纸？三视图法： 就是从正面、上面和左面三个不同的方向看一个物体，然后描绘三张所看到的图，即视图。 (能从不同侧面描述立体图形)首页飞机三视图俯视图主视图左视图— 从正面看到的图形，称为主视图。 从上面看到的图形，称为俯视图。 从左面看到的图形，称为左视图。首页 画出如图4.2.3和图4.2.4所示的正方形和圆柱的三视图。例1主视图左视图俯视图4.2.5解：如图4.2.5，正方体的三视图都是正方形。首页4.2.34.2.6 如图4.2.6，圆柱的主视图和左视图都是长方形，俯视图是圆。首页4.2.4 画出如图4.2.7所示四棱锥的三视图。例2解：四棱锥的三视图如图4.2.8：主视图左视图俯视图4.2.74.2.8首页俯视图左视图主视图主视图左视图俯视图画出下图所示三棱柱的三视图。主视图左视图俯视图从左面看从上面看从正面看主视图俯视图左视图画出下面几何体的主视图、左视图与俯视图从正面看从上面看从左面看画出下面几何体的主视图、左视图与俯视图主视图左视图俯视图从上面看从左面看从正面看主视图左视图俯视图主视图左视图俯视图下一页练习1、说出下列立体图形的三视图。2、指出左面三个平面图形是右面这个物体的三视图中
的哪个视图。（ （ （ 主视图)俯视图)左视图)下一页从三个方向看下一页从三个方向看下一页这节课你学会了什么?三视图
主视图——从正面看到的图
左视图——从左面看到的图
俯视图——从上面看到的图
下一页2.给了我们什么启示？ 这节课我们研究的都是从不同的方向观察物体，对人、对事呢？ 1. 这节课我们主要学习了什么知识？⑴从不同方向观察同一物体时，可能看到不同的图形。⑵画简单的几何体的三视图。随堂练习想一想 如图是一个蒙古包的照片.你认为这个蒙古包可以看成怎样的几何体？你能画出这个几何体的三种视图吗？ABC（　　）（　　 ）（　　）AAB考考你主视图左视图俯视图
