类型一　光沿直线传播作图

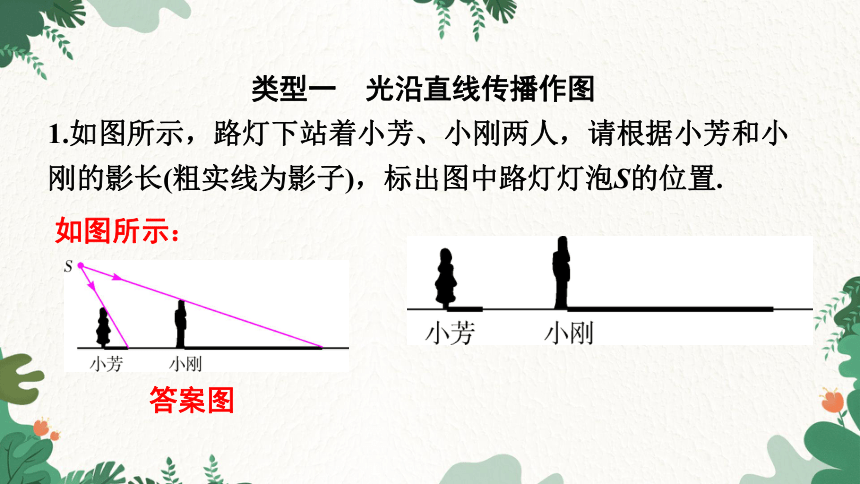

1.如图所示，路灯下站着小芳、小刚两人，请根据小芳和小刚的影长(粗实线为影子)，标出图中路灯灯泡S的位置.
如图所示：
答案图

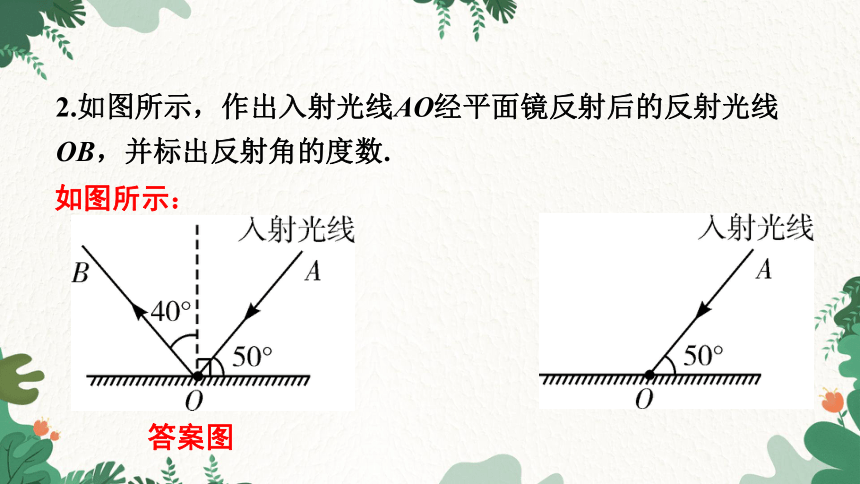

2.如图所示，作出入射光线AO经平面镜反射后的反射光线OB，并标出反射角的度数.
答案图
如图所示：

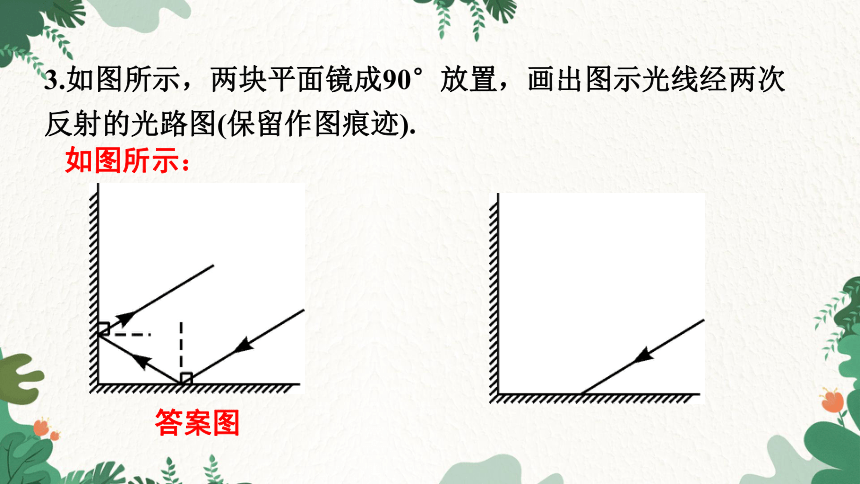

3.如图所示，两块平面镜成90°放置，画出图示光线经两次反射的光路图(保留作图痕迹).
答案图
如图所示：
类型二　光的反射作图

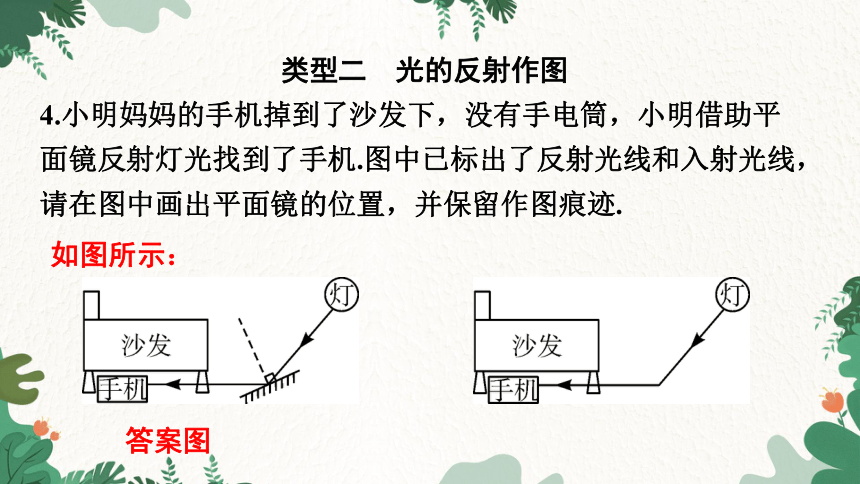

4.小明妈妈的手机掉到了沙发下，没有手电筒，小明借助平面镜反射灯光找到了手机.图中已标出了反射光线和入射光线，请在图中画出平面镜的位置，并保留作图痕迹.
答案图
如图所示：

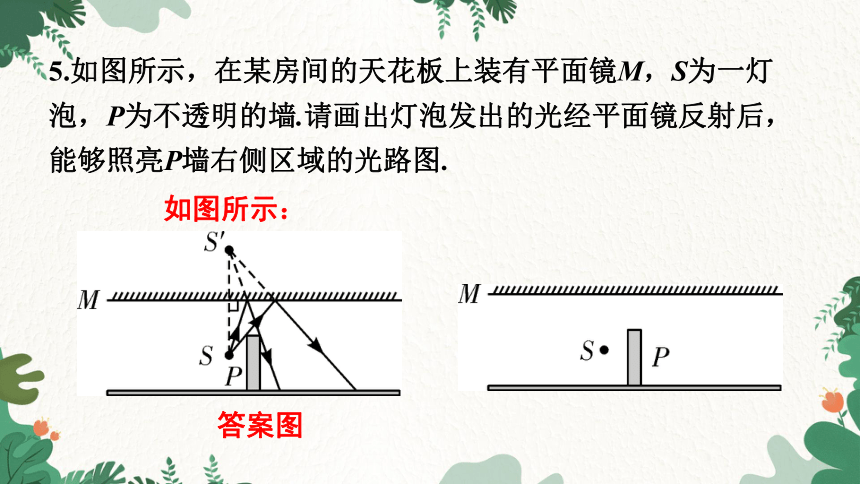

5.如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙.请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图.
答案图
如图所示：
类型三　光的折射作图

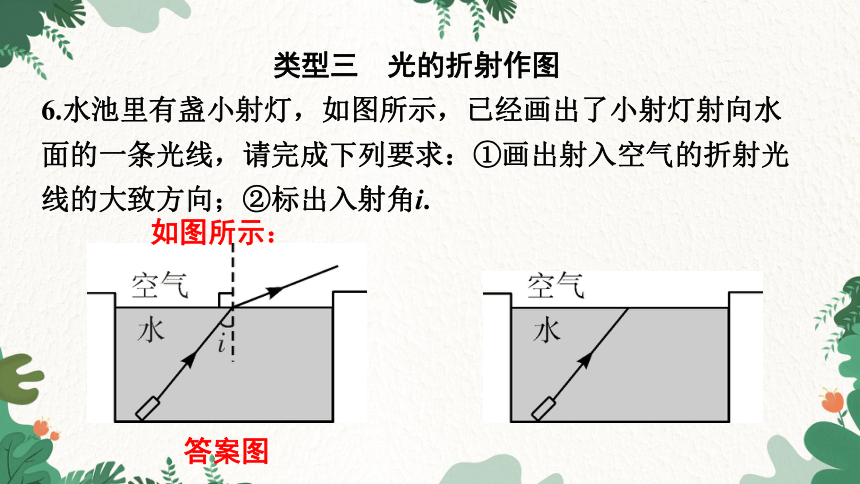

6.水池里有盏小射灯，如图所示，已经画出了小射灯射向水面的一条光线，请完成下列要求：①画出射入空气的折射光线的大致方向；②标出入射角i.
答案图
如图所示：
7.如图所示，一束光射向一块玻璃砖，并穿过玻璃砖.画出这束光进入玻璃和离开玻璃后的光线(注意标出法线).
答案图
如图所示：
8.如图所示，在平静的湖边上方有一盏路灯，潜水员在水下E处看到了路灯的像.图中A、B两点，其中一点是路灯的发光点，另一点是路灯的像点.请你区分发光点、像点，在图中画出水下E处的潜水员看到路灯的光路图.
答案图
如图所示：
类型四　光的反射、折射综合作图
9.如图是一条从玻璃斜射入空气的光线，请在图中画出对应的反射光线和大致的折射光线，并标出反射角的大小.
答案图
如图所示：
答案图
如图所示：
类型五　平面镜成像作图
10.根据平面镜成像的特点，在图中画出像A'B'对应的物体AB.
11.如图是小乔同学去“极地馆”看见企鹅在水池边休息的情景，其简图如图乙所示，其中A点代表小乔的眼睛，B点代表企鹅的头部，请在图乙中画出小乔看到企鹅头部及其像的光路图.
答案图
如图所示：
类型六　透镜的三条特殊光线作图
12.根据图中的入射光线或折射光线，分别作出相应的折射光线或入射光线.
如图所示：
类型七　补画透镜
13.在图中方框内填入适当的透镜.
如图所示：
14.如图所示，可以利用不同的光学元件来改变入射光线OA的传播方向，请在图中分别画出两种合适的光学元件.(只要求画出光学元件大致位置的示意图，但须与光学规律相符).
如图所示：
