第十八章 电功率
第 1 节 电能 电功
一

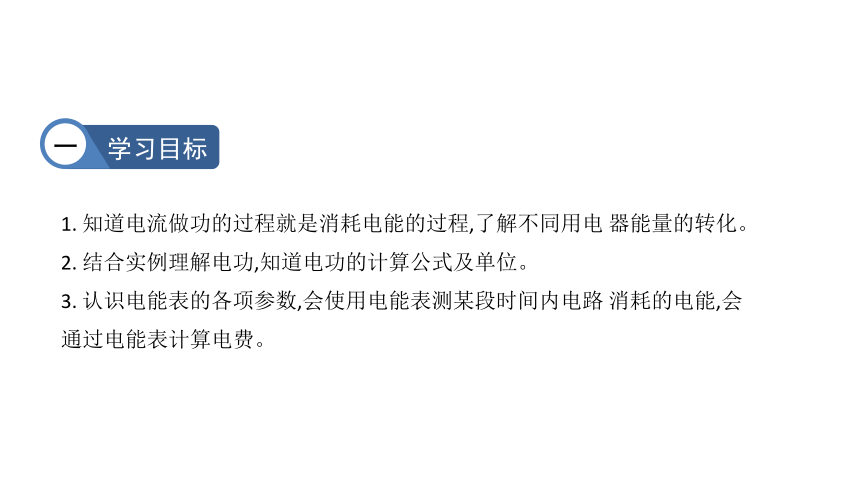

学习目标
1. 知道电流做功的过程就是消耗电能的过程,了解不同用电 器能量的转化。
2. 结合实例理解电功,知道电功的计算公式及单位。
3. 认识电能表的各项参数,会使用电能表测某段时间内电路 消耗的电能,会 通过电能表计算电费。
二
重难点
重点：电功和电能的计算。
难点：对电功的理解以及计算电路中电流做的功。

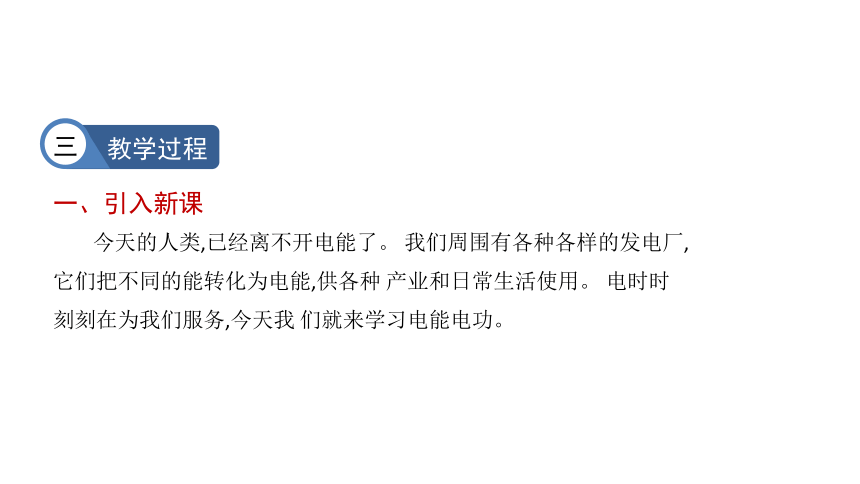

一、引入新课
今天的人类,已经离不开电能了。 我们周围有各种各样的发电厂,它们把不同的能转化为电能,供各种 产业和日常生活使用。 电时时刻刻在为我们服务,今天我 们就来学习电能电功。
三
教学过程

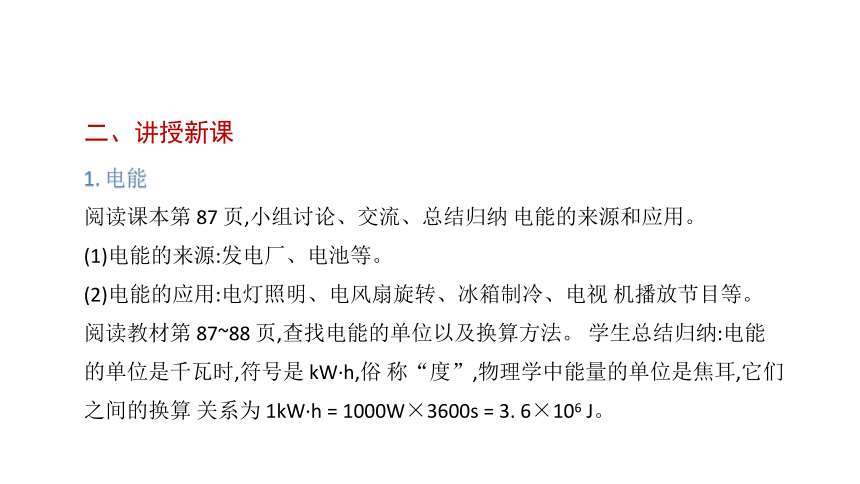

二、讲授新课
1. 电能
阅读课本第 87 页,小组讨论、交流、总结归纳 电能的来源和应用。
(1)电能的来源:发电厂、电池等。
(2)电能的应用:电灯照明、电风扇旋转、冰箱制冷、电视 机播放节目等。 阅读教材第 87~88 页,查找电能的单位以及换算方法。 学生总结归纳:电能的单位是千瓦时,符号是 kW·h,俗 称“度”,物理学中能量的单位是焦耳,它们之间的换算 关系为 1kW·h = 1000W×3600s = 3. 6×106 J。

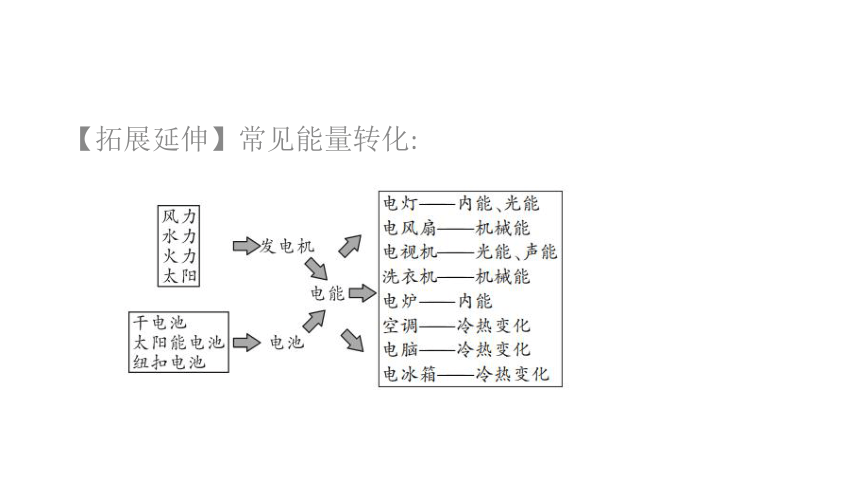

【拓展延伸】常见能量转化:
例题精讲

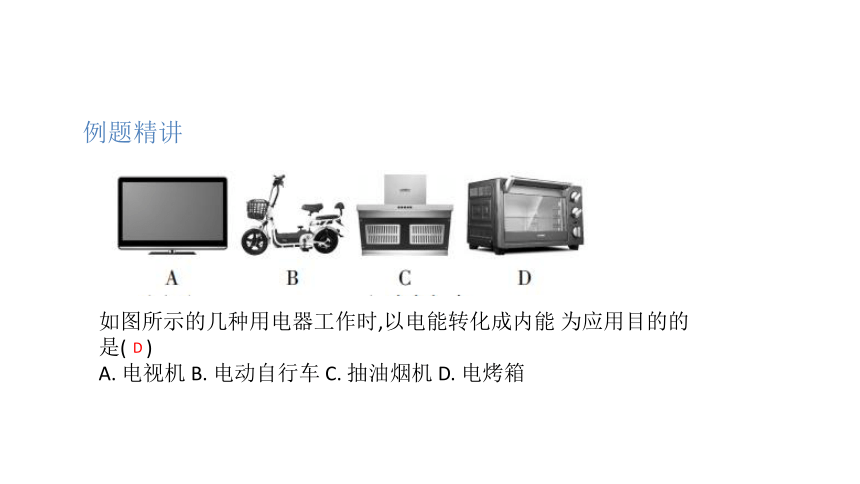

如图所示的几种用电器工作时,以电能转化成内能 为应用目的的是( )
A. 电视机 B. 电动自行车 C. 抽油烟机 D. 电烤箱
D
2. 电能的计量
(1)认识电能表介绍电能表的作用:在前面的学习中我们知道测量导体电流用电流表,测量导体两端电压用电压表。而用电器消耗的电能,就可以用它测量出来———电能表。电能表是用来测量用电器在一段时间内消耗电能多少的仪器。
(2)介绍电能表的表盘 这里有一个电能表,我们共同来 看一下它的表盘,最顶端有显示 数字的窗口,前 4 位是黑色窗口, 最后 1 位是红色窗口,说明前 4 位是整数,最后一位是小数,窗口 边上写有 kW·h,说明读取的数 值是以千瓦时为单位的,电能表的中间部位有一个 铝质圆盘,电能表工作时它进行转动,圆盘下面写有 该电能表的一些重要参数。
(3)电能表参数解读 下面我们来了解一下电能表上重要参数的意义: ①“220V”表示该电能表在 220V 的电路中使用; ②“5(20)A”表示这个电能表的标定电流是 5A;额 定最大电流是 20A; ③“3000r”为转盘转数,“3000r/ kW·h”表示每消耗 1kW·h 的电能,该电能表的转盘转 3000 转。
(4)电能表的读数生活中,电工师傅收取电费时都要记录月初和月末的电能表的示数,这样月末和月初两次读数之 差就是该月所用电的度数。提示:在生活中电工师傅为了收缴电费的方便,电能表最后一位小数部分通常不读,但是在我们的计算当中必须读出来。
例题精讲
一天,小红看她家电能表的 表盘如图所示,此时电能表 的读数是 ___________ ; 该电能表的表盘每转 300 转,说明小红家的用电器消 耗了 ___________的电能。
314. 5kW·h
0. 5kW·h
3. 电功
(1)电功的概念及解释 用电器工作时,有电流通过用电器,用电器把电 能转化为其他形式的能,因此电流做功的过程就是 把电能转化为其他形式能的过程,电流做了多少功 就有多少电能转化为其他形式的能,电流做的功就 叫做电功,用字母“W”表示,生活中我们常说用电器 消耗了多少电能,而很少说电流做了多少功,其实两 种说法是一样的,因此电功的单位和电能的单位是 一样的,是焦耳也是千瓦时。
(2)电功的计算 电流做功的多少与电压、电流和通电时间有关: ①在电流、通电时间相同时,电压大的电路电流做功 多; ②在电压、通电时间相同时,电流大的电路电流做功 多; ③在电压、电流相同时,电流做功的多少与通电时间 成正比。 进一步研究可得出如下结论:某段电路上电流 做功的多少,跟这段电路两端的电压、电路中的电流 以及通电时间成正比。 当电路两端的电压为 U,电 路中的电流为 I,通电时间为 t 时,电功 W=UIt。
(3)电功的单位:焦耳,简称焦,符号 J。
①焦耳有多大呢 在生活中通过手电筒的电流,每秒钟 做的功大约是 1 焦耳;通过普通电灯泡的电流,每秒 钟做的功一般是几十焦耳;通过洗衣机中电动机的电 流每秒钟做的功是 200 焦耳左右。 ②应用公式过程中的“同一性”:
说明
电路的同一性 W,U,I,t 四个物理量必须是同一个 导体上的四个物理量
单位的同一性 W,U,I,t 的单位必须分别是 J,V, A,s,若有一个单位不符合以上单 位,不经换算就代入公式计算会出 现错误
例题精讲
手电筒中的电流为 0. 6A,电源为三节干电池,则该手电筒中的小灯泡工作 1min 消耗的电能约为( )
A. 2. 7J B. 81J C. 162J D. 9720J
C
四、课堂小结
1. 电能:单位千瓦时;符号 kW·h,1kW·h = 3. 6×106 J。
2. 电能表
3. 电功:电流所做的功,单位是焦耳或千瓦时,计算公式: W=UIt。
